長ストロークダイヤルゲージ 目量0.01mm・0.05mm・0.1mm

長ストロークダイヤルゲージ 目量0.01mm・0.05mm・0.1mm
通常単価(税別)
7,139円～45,372円
税込単価
7,853円～49,909円
通常出荷日：在庫品1日目～3日目一部当日出荷可能

目量0.01mm・0.05mm・0.1mmで最も一般的な長ストロークダイヤルゲージです。【特長】・スピ...

詳細を確認

お得なエコノミーシリーズで消耗品もコストダウン！

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）
通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

未確定：候補が12型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

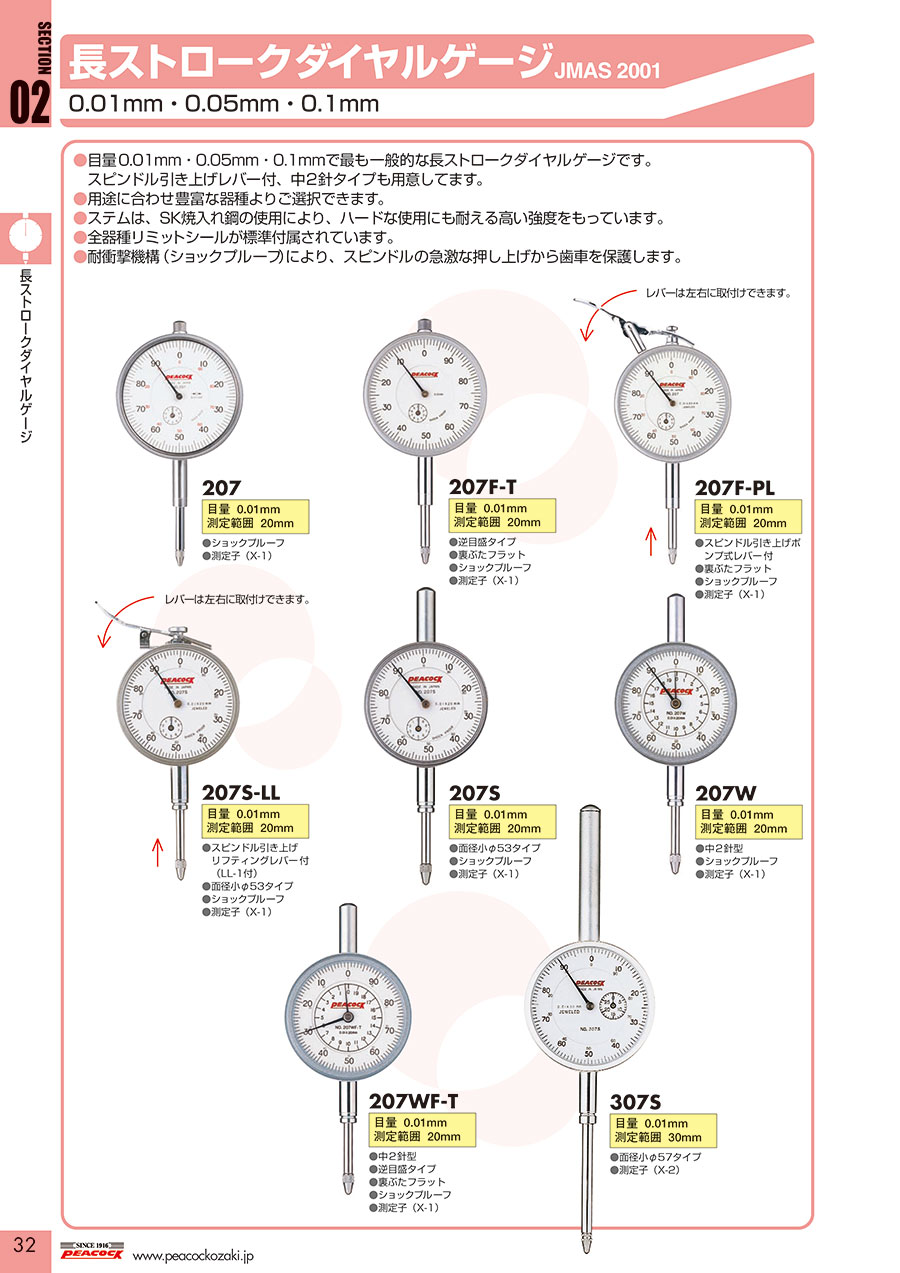

スピンドルの急激な押し上げから歯車を保護する、長ストロークダイヤルゲージ
