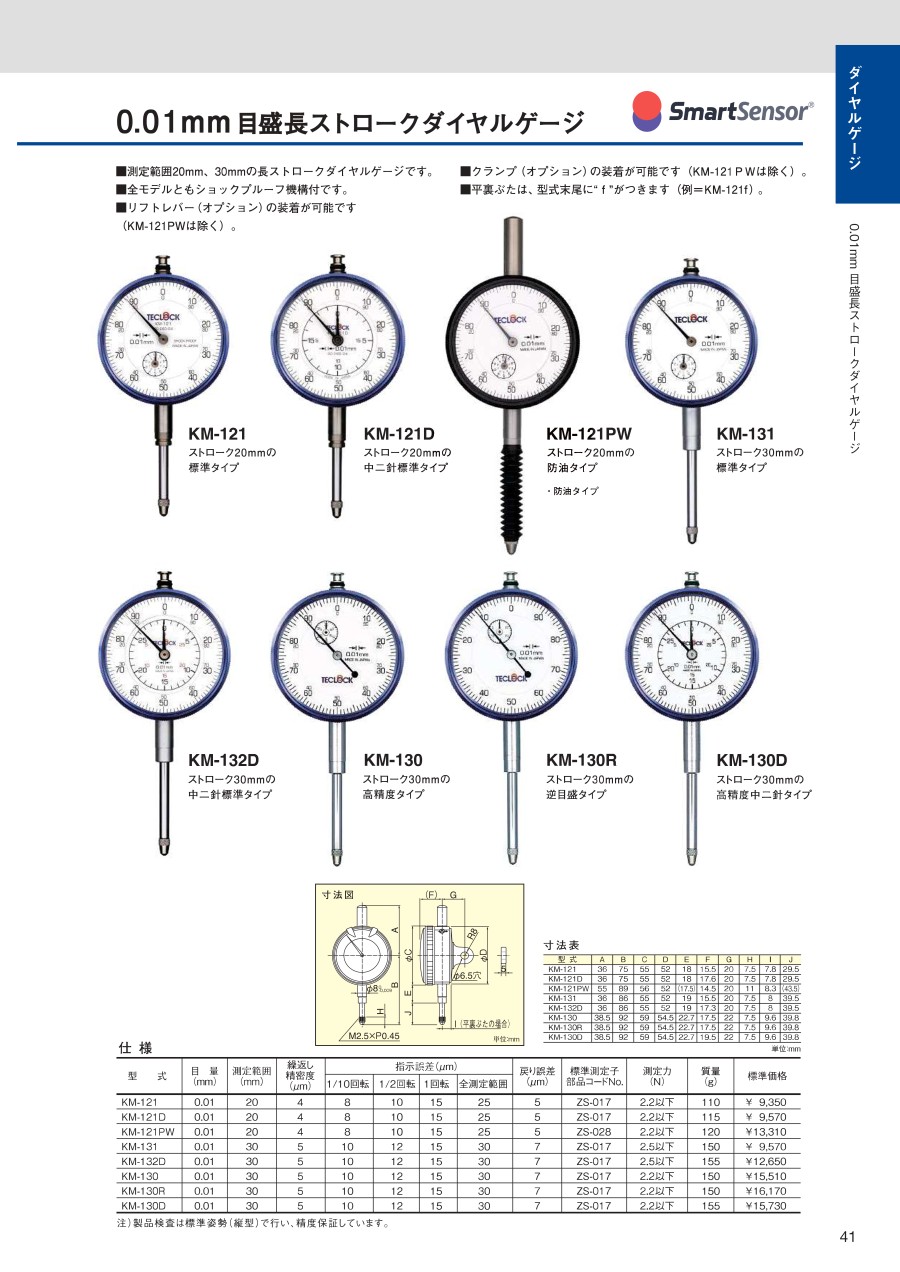

目盛長ストロークダイヤルゲージ 最小表示量：0.01mm
- 通常単価(税別)
- 8,333円～9,583円
- 税込単価
- 9,166円～10,541円
測定範囲20mm、30mmの長ストロークダイヤルゲージ。【特長】・ショックプルーフ機構付・衝撃緩衝機構...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
KM-121 ストローク20mmの標準タイプ
目量0.01mm、測定範囲20mm
ショックプルーフ
KM-131 ストローク30mmの標準タイプ
目量0.01mm、測定範囲30mm
ショックプルーフ
寸法図
（単位：mm）
| 型式 | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|
| KM-121 | 36 | 75 | 55 | 52 | 18 | 15.5 | 20 | 7.5 | 7.8 | 29.5 |
| KM-131 | 36 | 86 | 55 | 52 | 19 | 15.5 | 20 | 7.5 | 8 | 39.5 |
（単位：mm）
| 型式 | 目量 （mm） | 測定範囲 （mm） | 繰返し精密度 （μm） | 指示誤差（μm） | 戻り誤差 （μm） | 標準測定子部品コードNo. | 測定力 （N） | 質量 （g） | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/10回転 | 1/2回転 | 1回転 | 全測定範囲 | ||||||||
| KM-121 | 0.01 | 20 | 4 | 8 | 10 | 15 | 25 | 5 | ZS-017 | 2.2以下 | 110 |
| KM-131 | 0.01 | 30 | 5 | 10 | 12 | 15 | 30 | 7 | ZS-017 | 2.5以下 | 150 |
- ※ 平裏ぶたは、型式末尾に“ｆ”がつきます。
詳細情報
基本情報
測定範囲20mm、30mmの長ストロークダイヤルゲージ。
【特長】
・ショックプルーフ機構付
・衝撃緩衝機構（ショックプルーフ）により、歯車などの機構部品を保護し、耐久性を追求
【用途】
・寸法精度を確認する必要のある製造現場に
・機械の寸法出し、専用機への組み込みなど、長いストロークが必要な機械に
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
