三菱マテリアル

MMTE/MMTEN/MT 複合加工機用ねじ切り用HSK-T工具

MMTE/MMTEN/MT 複合加工機用ねじ切り用HSK-T工具
通常単価(税別)
29,145円～32,562円
税込単価
32,060円～35,818円
通常出荷日：2日目

鋼からステンレス、難削材まで、高精度・高能率・長寿命を極めたタフな新ねじ切りシリーズ。【特長】・M級3...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

ねじ切り（外径用）MTHバイト

三菱マテリアル

ねじ切り（外径用）MTHバイト
通常価格(税別)： 13,936円 (税込価格：15,330円)

通常出荷日：在庫品1日目

よく一緒に見られています

MMTE ねじ切り（外径用） バイト

三菱マテリアル

MMTE ねじ切り（外径用） バイト
通常価格(税別)： 16,965円 (税込価格：18,662円)

通常出荷日：2 日目 ～

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

MMTE／MMTEN／MT 複合加工機用ねじ切り用HSK-T工具の詳細

MMTE/MMTEN/MT 複合加工機用ねじ切り用HSK-T工具:関連画像

MMTEN イメージ

  • ※ B軸を45°傾けた状態で使用して下さい。
MMTE/MMTEN/MT 複合加工機用ねじ切り用HSK-T工具:関連画像

MMTE イメージ

MMTE/MMTEN/MT 複合加工機用ねじ切り用HSK-T工具:関連画像

MT イメージ

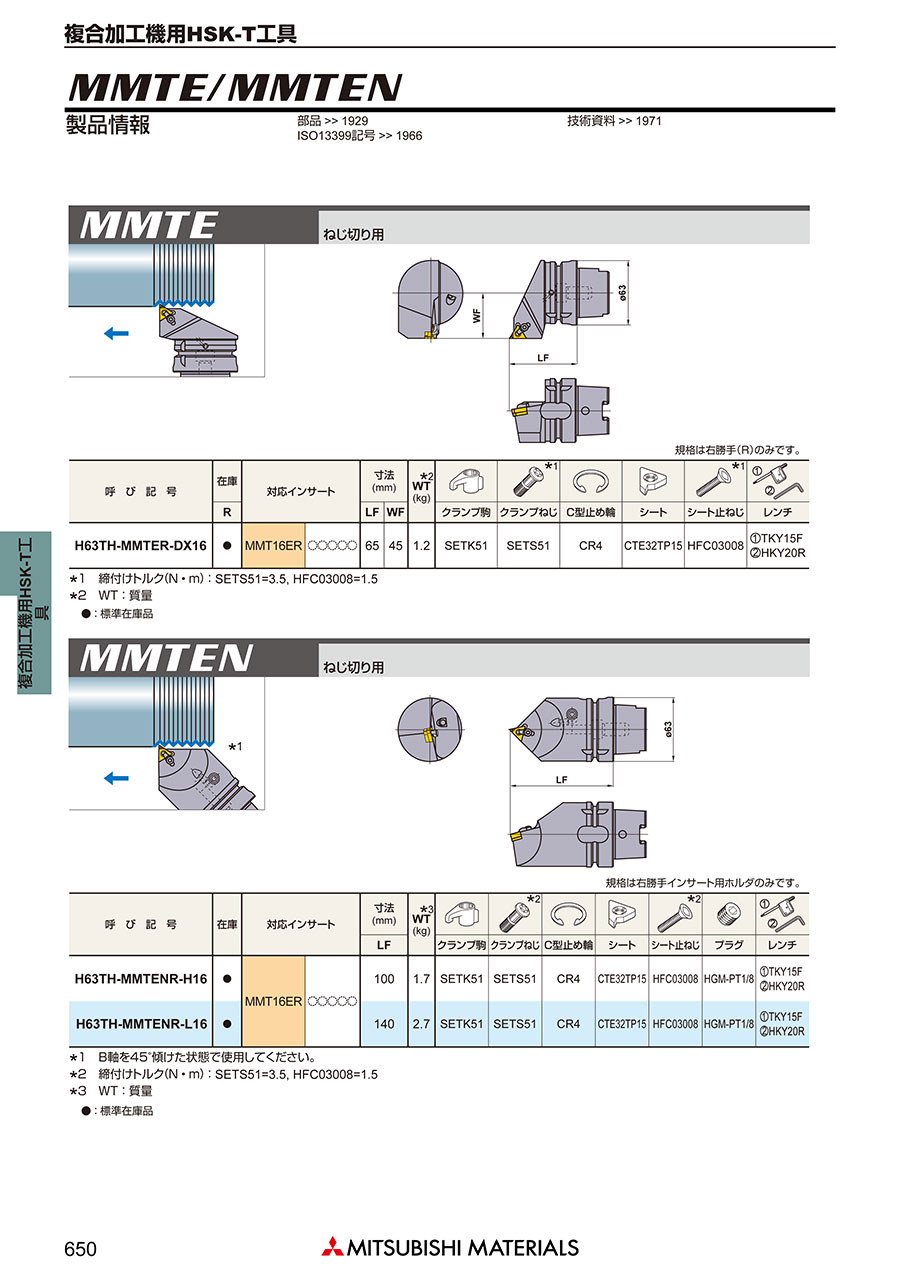

MMTE／MMTEN／MT 複合加工機用ねじ切り用HSK-T工具の寸法

MMTE/MMTEN/MT 複合加工機用ねじ切り用HSK-T工具:関連画像

MMTENの寸法図


MMTE/MMTEN/MT 複合加工機用ねじ切り用HSK-T工具:関連画像

MMTEの寸法図


MMTE/MMTEN/MT 複合加工機用ねじ切り用HSK-T工具:関連画像

MTの寸法図

MMTEN

呼び記号 寸法
（mm）		 質量
（kg）
LF
H63TH-MMTENR-H16 100 1.7
H63TH-MMTENR-L16 140 2.7
  • ※ 締付けトルク（N・m）：SETS51＝3.5／HFC03008＝1.5

MMTE

呼び記号 R 寸法
（mm）		 質量
（kg）
LF WF
H63TH-MMTER-DX16 ● 65 45 1.2
  • ※ 締付けトルク（N・m）：SETS51＝3.5／HFC03008＝1.5

MT

呼び記号 R L 寸法
（mm）		 質量
（kg）
LF WF
H63TH-MTHR/L-DX43 ● ● 65 45 1.2
  • ※ 締付けトルク（N・m）：HBH06020＝7.0

型番リスト

表示件数
  • 1
    • 型番
    H63TH-MMTENR-H16
    H63TH-MMTENR-L16
    H63TH-MMTER-DX16
    H63TH-MTHL-DX43
    H63TH-MTHR-DX43

    ねじ種類

    適合ピッチ

    適合山数

    勝手

    さらい刃対応

    全長

    (mm)

    刃先距離

    (mm)

    適合チップ

    チップ内接円記号

    クランプ駒

    クランプねじ

    シート止めねじ

    レンチ

    締付けトルク

    (N・m)

    シート

    		最小発注数量
    ISOメートル60°(M) / ウィットワース55°(W) / ユニファイ60°(UN) / 汎用55° / 汎用60° / 台形30°(Tr) / 台形29°(ACME) / 管用平行55°(G、Rp) / 管用テーパ55°(R、Rc) / イギリスBSPT55°(BSPT) / アメリカンNPTF60°(NPTF) / アメリカンNPT60°(NPT) / UNJ60°(UNJ) / 丸DIN405 30°(Rd) / APIバットレス60°(BCSG) / API丸60°(CSG、LCSG)
    0.5～5
    48～5、32～5、28～5、27、18、14、11、5、8
    右
    共用
    100
    -
    MMT16ER○○○○○
    16
    SETK51
    SETS51
    HFC03008
    TKY15F、HKY20R
    3.5
    CTE32TP15
    1個
    ISOメートル60°(M) / ウィットワース55°(W) / ユニファイ60°(UN) / 汎用55° / 汎用60° / 台形30°(Tr) / 台形29°(ACME) / 管用平行55°(G、Rp) / 管用テーパ55°(R、Rc) / イギリスBSPT55°(BSPT) / アメリカンNPTF60°(NPTF) / アメリカンNPT60°(NPT) / UNJ60°(UNJ) / 丸DIN405 30°(Rd) / APIバットレス60°(BCSG) / API丸60°(CSG、LCSG)
    0.5～5
    48～5、32～5、28～5、27、18、14、11、5、8
    右
    共用
    140
    -
    MMT16ER○○○○○
    16
    SETK51
    SETS51
    HFC03008
    TKY15F、HKY20R
    3.5
    CTE32TP15
    1個
    ISOメートル60°(M) / ウィットワース55°(W) / ユニファイ60°(UN) / 汎用55° / 汎用60° / 台形30°(Tr) / 台形29°(ACME) / 管用平行55°(G、Rp) / 管用テーパ55°(R、Rc) / イギリスBSPT55°(BSPT) / アメリカンNPTF60°(NPTF) / アメリカンNPT60°(NPT) / UNJ60°(UNJ) / 丸DIN405 30°(Rd) / APIバットレス60°(BCSG) / API丸60°(CSG、LCSG)
    0.5～5
    48～5、32～5、28～5、27、18、14、11、5、8
    右
    共用
    65
    45
    MMT16ER○○○○○
    16
    SETK51
    SETS51
    HFC03008
    TKY15F、HKY20R
    3.5
    CTE32TP15
    1個
    ISOメートル60°(M) / ユニファイ60°(UN) / 汎用55° / 汎用60°
    0.25～4.5
    20～9、64～6
    左
    なし
    65
    45
    MTTL43○○○○
    -
    MTK1L
    HBH06020
    -
    HKY40R
    7
    -
    1個
    ISOメートル60°(M) / ユニファイ60°(UN) / 汎用55° / 汎用60°
    0.25～4.5
    20～9、64～6
    右
    なし
    65
    45
    MTTR43○○○○
    -
    MTK1R
    HBH06020
    -
    HKY40R
    7
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    29,145円
    ( 32,060円 )
    2日目
    29,145円
    ( 32,060円 )
    2日目
    29,145円
    ( 32,060円 )
    2日目
    32,562円
    ( 35,818円 )
    2日目
    32,562円
    ( 35,818円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    鋼からステンレス、難削材まで、高精度・高能率・長寿命を極めたタフな新ねじ切りシリーズ。
    【特長】
    ・M級3次元ブレーカ形インサートと、全面研摩形インサートの使い分けができる。
    ・幅広いリード角に対応可能。
    ・脱着交換式のシートを搭載。
    ・シート交換により、右勝手ホルダで左ネジ切削も一部対応可能。
    ・内径用にクーラント穴を完備。
    【用途】
    ・多彩なねじ切り加工に対応。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
