三菱マテリアル

IMX-B4HV-E クーラントホール付4枚刃制振ボールヘッド

IMX-B4HV-E クーラントホール付4枚刃制振ボールヘッド
通常単価(税別)
17,021円～49,989円
税込単価
18,723円～54,988円
通常出荷日：2日目

ソリッド工具と刃先交換式工具の長所を融合し高精度・高剛性・高能率加工を可能にしたツーリングシステム。【...

詳細を確認
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

iMX-B3FV 高能率加工用3枚刃制振ボールヘッド

三菱マテリアル

iMX-B3FV 高能率加工用3枚刃制振ボールヘッド
通常価格(税別)： 12,850円 (税込価格：14,135円)

通常出荷日：2 日目

よく一緒に見られています

IMC-B4HV 4枚刃制振ボールヘッド

三菱マテリアル

IMC-B4HV 4枚刃制振ボールヘッド
通常価格(税別)： 13,201円 (税込価格：14,521円)

通常出荷日：2 日目

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

IMX-B4HV-E クーラントホール付4枚刃制振ボールヘッドの詳細

IMX-B4HV-E クーラントホール付4枚刃制振ボールヘッド イメージ

IMX-B4HV-E クーラントホール付4枚刃制振ボールヘッド イメージ

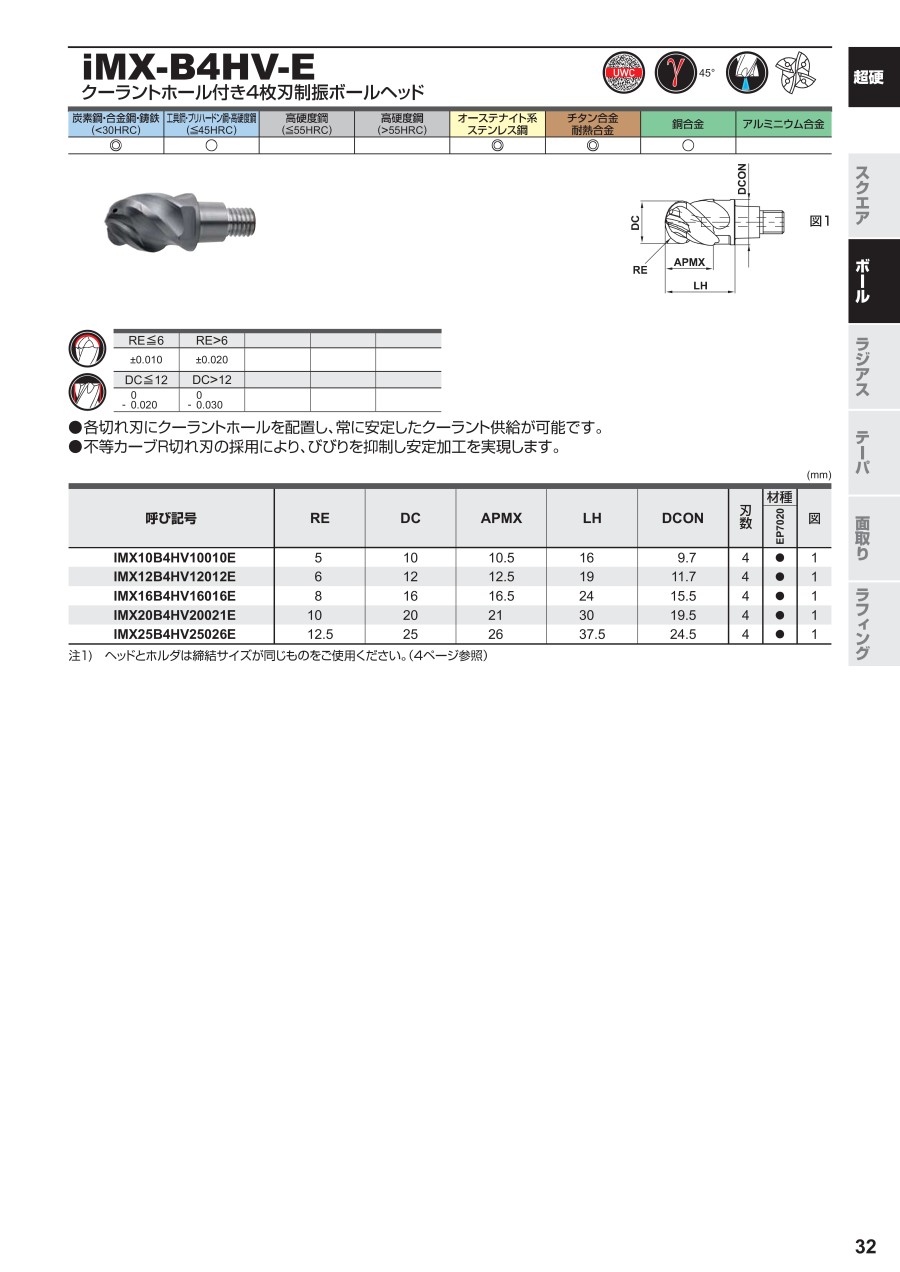

IMX-B4HV-E クーラントホール付4枚刃制振ボールヘッドの寸法

寸法図1

寸法図1

（単位：mm）

呼び記号PRFRADDCAPMXLHBD刃数材種図
EP7020
IMX10B4HV10010E51010.5169.74●1
IMX12B4HV12012E61212.51911.74●1
IMX16B4HV16016E81616.52415.54●1
IMX20B4HV20021E1020213019.54●1
IMX25B4HV25026E12.5252637.524.54●1

型番リスト

表示件数
  • 1
    • 型番
    IMX10B4HV10010E-EP7020
    IMX12B4HV12012E-EP7020
    IMX16B4HV16016E-EP7020
    IMX20B4HV20021E-EP7020
    IMX25B4HV25026E-EP7020

    外径（D)

    (φ)

    有効切れ刃長（Ad)

    (mm)

    首下長（ℓ1）

    (mm)

    ボール半径

    (mm)

    トラスココード

    		最小発注数量
    10
    10.5
    16
    5
    669-6678
    1個
    12
    12.5
    19
    6
    668-6338
    1個
    16
    16.5
    24
    8
    668-6478
    1個
    20
    21
    30
    10
    668-6613
    1個
    25
    26
    37.5
    12.5
    668-6753
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    17,021円
    ( 18,723円 )
    2日目
    21,577円
    ( 23,735円 )
    2日目
    30,891円
    ( 33,980円 )
    2日目
    39,535円
    ( 43,489円 )
    2日目
    49,989円
    ( 54,988円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    ソリッド工具と刃先交換式工具の長所を融合し高精度・高剛性・高能率加工を可能にしたツーリングシステム。
    【特長】
    ・刃部材質に極超微粒子超合金を使用。
    ・ねじれ角45°。
    ・ヘッドとホルダの締結面をすべて超硬製とすることで、ソリッド工具に近い剛性を確保。
    ・各切れ刃にクーラントホールを配置し、常に安定したクーラント供給が可能。
    ・不等カーブR切れ刃の採用により、難削材や突出しの長い加工においてもびびりを抑制し安定切削を実現。
    【用途】
    ・肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工。

    ご注意

    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
