日研工作所

3LOCKミーリングチャック MBT40

3LOCKミーリングチャック MBT40
通常単価(税別)
34,627円～39,042円
税込単価
38,090円～42,946円
通常出荷日：2日目

【特長】・高圧センタスルー対応（MAX.7MPa)で、標準仕様です。

  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

よく一緒に見られています

ミーリングチャック BT40-C

日研工作所

ミーリングチャック BT40-C
通常価格(税別)： 23,852円 (税込価格：26,237円)

通常出荷日：2 日目 ～

未確定：候補が14型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

BT2面拘束主軸で、即3面拘束で使用出来ます。

3LOCKミーリングチャック 関連商品集合画像


1. 減衰効果の威力
日研ドリームカットホルダで実証済みのとおり、減衰効果により刃具寿命が3～5倍。
角ガイド機・リニアガイド機共に快適切削

3LOCKミーリングチャック 減衰効果グラフ


2. 切削力を生む機構-内圧LOCK・内張りの威力
内張りクランプ機構
最大引込力を瞬時にロックするシステム
・皿バネによるツールのクランプ機構は、永年使用時クランプ力が低下します。
・3LOCKは、ツール引込時の瞬時に出る最大引込力を瞬時にロックするシステムです。
・切削トルクは、BTツールに比べ大幅に低減され、快適切削が実現します。

3LOCKミーリングチャック 最大引込力イメージグラフ
3LOCKミーリングチャック 内張りの威力イメージ図
3. 高速回転による、熱膨張による
   スピンドルテーパの広がりにテーパコーンが追従結合

テーパ密着：端面密着＝90%：10% が実現

4. 2LOCK・3LOCK（+）TiNベアリングの威力
3LOCKミーリングチャック 精度イメージ図
5. 剛性大幅アップ
横型M/Cで突出長の長いツールを用いる時、3LOCKツールが威力を発揮。
3LOCKミーリングチャック 突出長の長いツールを用いた時の参考図1

深穴ボーリング

3LOCKミーリングチャック 深穴ボーリング1

被削材：アルミニューム
取代：0.23～0.27mm/直径
V：450m/min.
S：3,000min-1
F：180mm/min.

3LOCKミーリングチャック 深穴ボーリング2

被削材：アルミニューム
取代：0.5mm/直径
V：545m/min.
S：3,000min-1
F：210mm/min.



外形図

3LOCKミーリングチャック 外形図



選定サポート情報

技術情報

1. 3LOCKツールが主軸に挿入された時は（ツールがクランプされる前）、主軸端面とツール端面の間には隙間があります。

2. ツールがクランプされた時、テーパコーンが縮みながらツール本体が上に引き上げられ、テーパ・端面・内張りの3面拘束が実現します。
3LOCKミーリングチャック 3面拘束イメージ図
3LOCKミーリングチャック クランプ前後のイメージ図


金型深彫ツール
突出長の長いカッタのプランジカットにも数多くの実績があります。

3LOCKミーリングチャック 金型深彫ツール

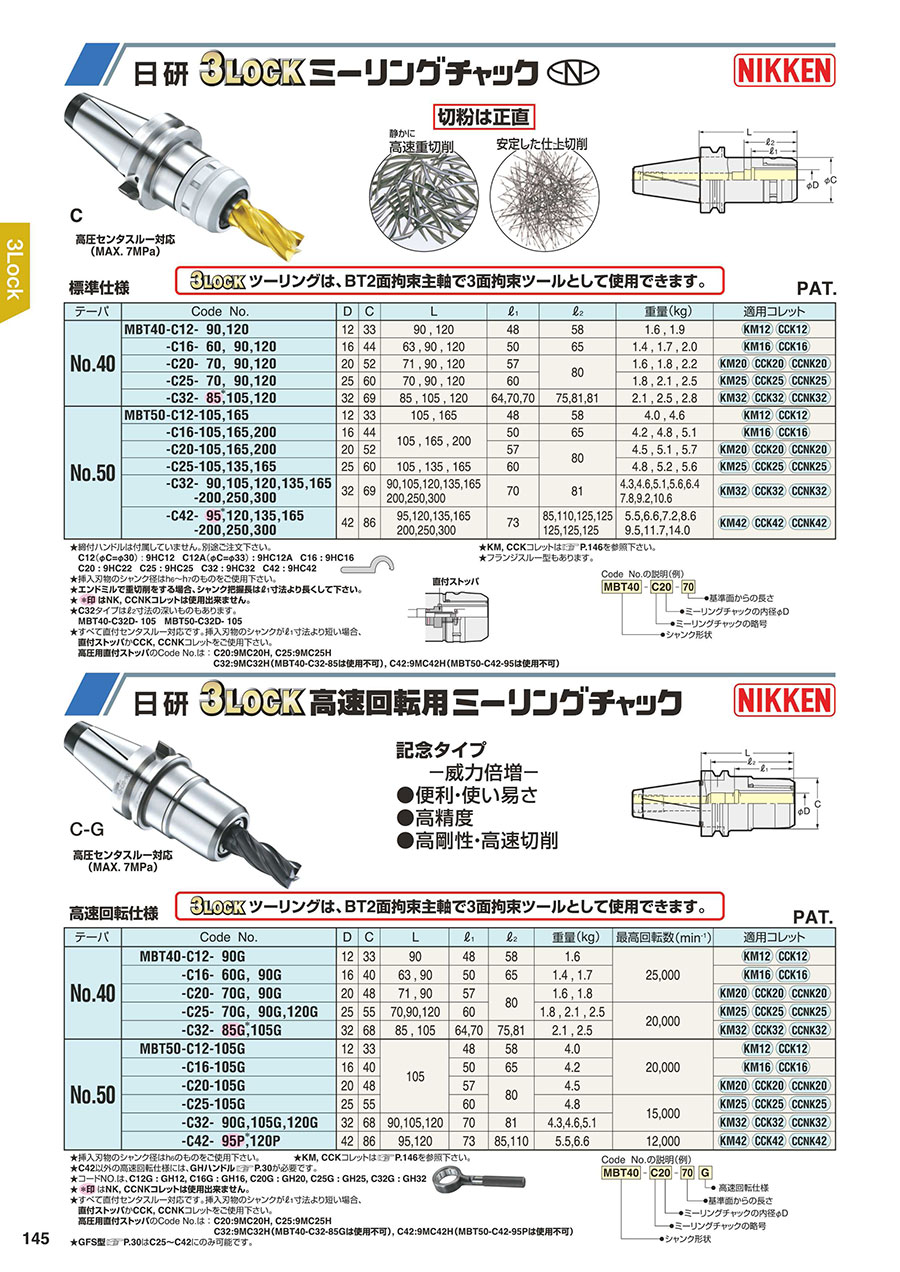

型番リスト

表示件数
  • 1
    • 型番
    MBT40-C12-90
    MBT40-C12-120
    MBT40-C16-60
    MBT40-C16-90
    MBT40-C16-120
    MBT40-C20-70
    MBT40-C20-90
    MBT40-C20-120
    MBT40-C25-70
    MBT40-C25-90
    MBT40-C25-120
    MBT40-C32-85
    MBT40-C32-105
    MBT40-C32-120

    ホルダ長さ

    (mm)

    先端チャック部外径

    (mm)

    適用コレット

    重量

    (g)

    先端チャック部内径

    (mm)

    チャック部長さ

    (mm)

    		最小発注数量
    90
    33
    KM12、CCK12
    1600
    12
    48
    1個
    120
    33
    KM12、CCK12
    1900
    12
    48
    1個
    60
    44
    KM16、CCK16
    1400
    16
    50
    1個
    90
    44
    KM16、CCK16
    1700
    16
    50
    1個
    120
    44
    KM16、CCK16
    2000
    16
    50
    1個
    70
    52
    KM20、CCK20、CCNK20
    1600
    20
    57
    1個
    90
    52
    KM20、CCK20、CCNK20
    1800
    20
    57
    1個
    120
    52
    KM20、CCK20、CCNK20
    2200
    20
    57
    1個
    70
    60
    KM25、CCK25、CCNK25
    1800
    25
    60
    1個
    90
    60
    KM25、CCK25、CCNK25
    2100
    25
    60
    1個
    120
    60
    KM25、CCK25、CCNK25
    2500
    25
    60
    1個
    85
    69
    KM32、CCK32
    2100
    32
    64
    1個
    105
    69
    KM32、CCK32、CCNK32
    2500
    32
    70
    1個
    120
    69
    KM32、CCK32、CCNK32
    2800
    32
    70
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    34,627円
    ( 38,090円 )
    2日目
    35,547円
    ( 39,102円 )
    2日目
    35,547円
    ( 39,102円 )
    2日目
    35,547円
    ( 39,102円 )
    2日目
    36,475円
    ( 40,123円 )
    2日目
    36,475円
    ( 40,123円 )
    2日目
    36,475円
    ( 40,123円 )
    2日目
    37,391円
    ( 41,130円 )
    2日目
    38,011円
    ( 41,812円 )
    2日目
    38,011円
    ( 41,812円 )
    2日目
    38,011円
    ( 41,812円 )
    2日目
    39,042円
    ( 42,946円 )
    2日目
    39,042円
    ( 42,946円 )
    2日目
    39,042円
    ( 42,946円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・高圧センタスルー対応（MAX.7MPa)で、標準仕様です。

    ご注意

    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
