日研工作所

マシニングセンタ用タッチポイント

マシニングセンタ用タッチポイント BT50-TP200
通常単価(税別)
67,268円
税込単価
73,995円
通常出荷日：2日目

【特長】・スピンドル端面より200mmの所にボールの先端があり、Z軸の基準点にすることができます。スラ...

詳細を確認
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

よく一緒に見られています

ストレートシャンクマイクロタッチ

日研工作所

ストレートシャンクマイクロタッチ
通常価格(税別)： 34,624円 (税込価格：38,086円)

通常出荷日：在庫品1日目

型番:

BT50-TP200
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

閲覧中の商品と併せてご検討ください

タフカットスキルリーマ（ストレートシャンク）タフカットスキルリーマ（ストレートシャンク）スリムチャック BT30/40/50-SK BT30スリムチャック BT30/40/50-SK BT30
－閉じる

BT50-TP200の仕様・寸法情報

主軸・シャンク形状
BT/BBT
内部接点/通電
通電方式
繰り返し精度(μm)
2
シャンク径(mm)
BT50
先端ボール直径(mm)
10
Zオーバートラベル(mm)
4
ワーク接触通知機能
LED
商品タイプ
測定器本体
主軸・シャンク種類
BT50番
重量(g)
4500
ホルダ長さ L(mm)
200
主軸側適用ホルダ
テーパNO.50
ゲージ外径(mm)
10
用途
電子式位置検出センサ、Z軸4mmフロート機構付
首下長(mm)
45
柄長(mm)
101.8

商品情報





製品特長・仕様

製品の基本仕様・特長

高感度な位置検出センサ

●一目で分かる赤ランプ点灯入り。
●先端の精密ボールが加工物に接触するだけで赤ランプが全周に点灯しますので瞬時に位置検出ができます。
●フライス盤、中ぐり盤、ボール盤、マシニングセンタ用芯出しに最適。
●繰返精度：±2μ

●オーバーランにも安全な新機構

マシニングセンタ用タッチポイント　製品特長1
ボールはスプリングで引っ張られており、もしオーバーランしても図のようにボール座から離れます。

●加工物の端面、外径、内径の位置検出に効力発揮

マシニングセンタ用タッチポイント　製品特長2
テーパ型番Lフロート量重量（kg）
No.40BT40-TP20065.441.9
No.50BT50-TP200101.844.5
  • 加工物が非電導物（プラスチック、ベークライト等）には使用できません。
  • 単5型バッテリー2ヶ入り。
  • ※印：スペアパーツとしてのタッチポイント本体の型番は9TP200-Sです。

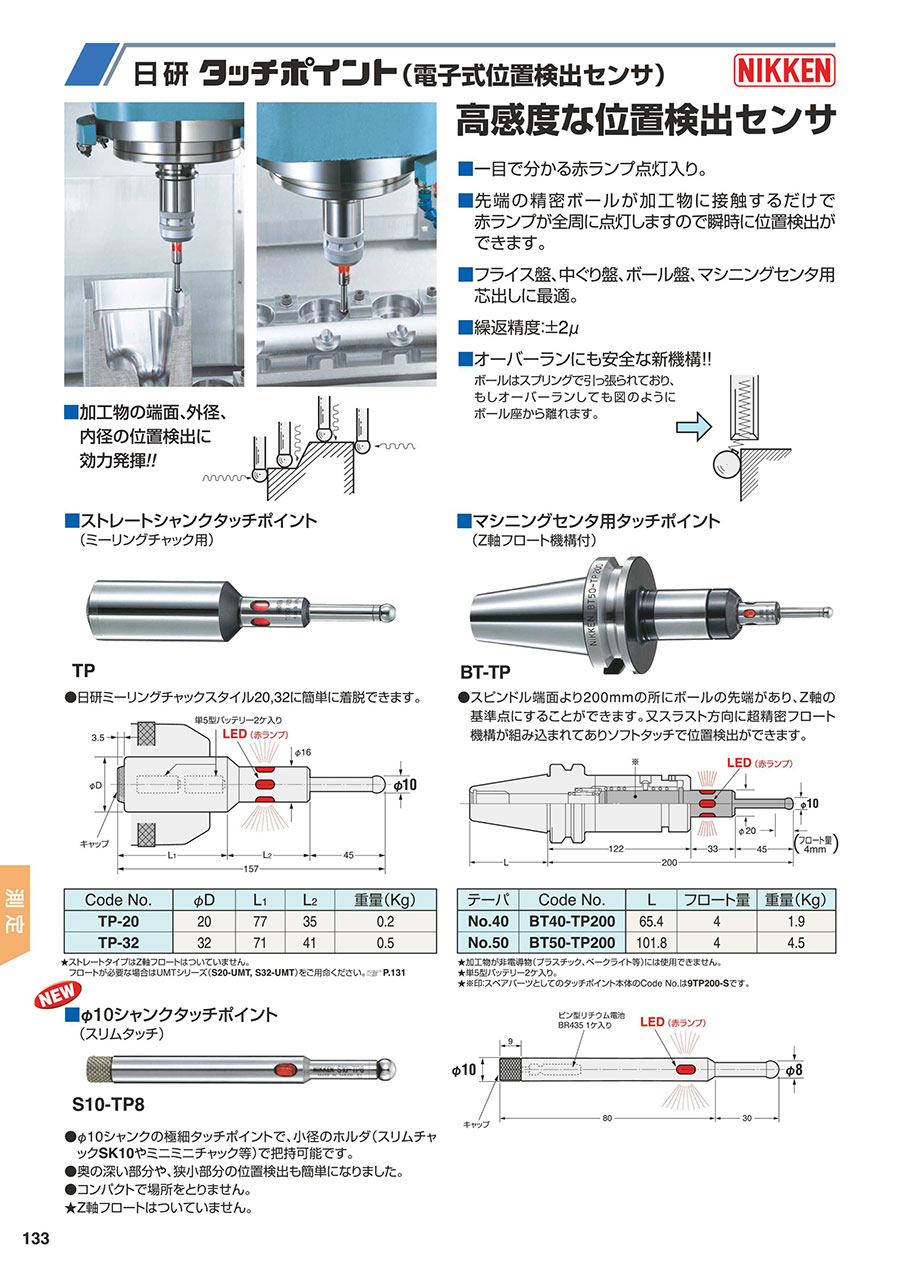

外形図

マシニングセンタ用タッチポイント　外形図

型番リスト

表示件数
  • 1
    • 型番
    BT50-TP200

    内部接点/通電

    繰り返し精度

    (μm)

    シャンク径

    (mm)

    先端ボール直径

    (mm)

    Zオーバートラベル

    (mm)

    ワーク接触通知機能

    商品タイプ

    主軸・シャンク種類

    重量

    (g)

    主軸側適用ホルダ

    柄長

    (mm)

    		最小発注数量
    通電方式
    2
    BT50
    10
    4
    LED
    測定器本体
    BT50番
    4500
    テーパNO.50
    101.8
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    67,268円
    ( 73,995円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・スピンドル端面より200mmの所にボールの先端があり、Z軸の基準点にすることができます。スラスト方向に超精密フロート機構が組み込まれてありソフトタッチで位置検出ができます。

    ご注意

    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    マシニングセンタ用タッチポイントの型番BT50-TP200のページです。 型番BT50-TP200に関する仕様情報を記載しております。
    マシニングセンタ用タッチポイントのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    マシニングセンタ用タッチポイント
    ストレートシャンクマイクロタッチ（内部接点式）
    ストレートシャンクタッチポイント
    ストレートシャンクマイクロタッチ
    マシニングセンタ用マイクロタッチ
    ポイントマスター（PMCシリーズ・ストレートシャンクタイプ）
    メーカー日研工作所日研工作所日研工作所日研工作所日研工作所大昭和精機
    通常価格67,268円80,016円 -17,549円 -34,624円 -47,340円53,594円
    通常出荷日2日目2日目在庫品1日目在庫品1日目〜2日目3日目〜
    主軸・シャンク形状BT/BBT-ST（ストレート）-BT/BBTST（ストレート）
    ホルダ長さ L(mm)20094----
    ゲージ外径(mm)104106--
    用途電子式位置検出センサ、Z軸4mmフロート機構付内部接点式 非電導体に使用出来ます。-赤いランプと電子音がタッチ位置を知らせます。--
    首下長(mm)45304543--
