日研工作所

NC用ドリルチャック

Name: NC用ドリルチャック
Brand: 日研工作所
SKU: 223005023322
Rating: 4 (2 reviews)

カタログ

通常単価(税別): 26,994円～39,903円

税込単価: 29,693円～43,893円

通常出荷日：在庫品1日目～2日目一部当日出荷可能

【特長】・シャンク本体とキーレスドリルチャックが一体になっているので、抜け落ちの心配が全くありません。...

詳細を確認

44.0

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

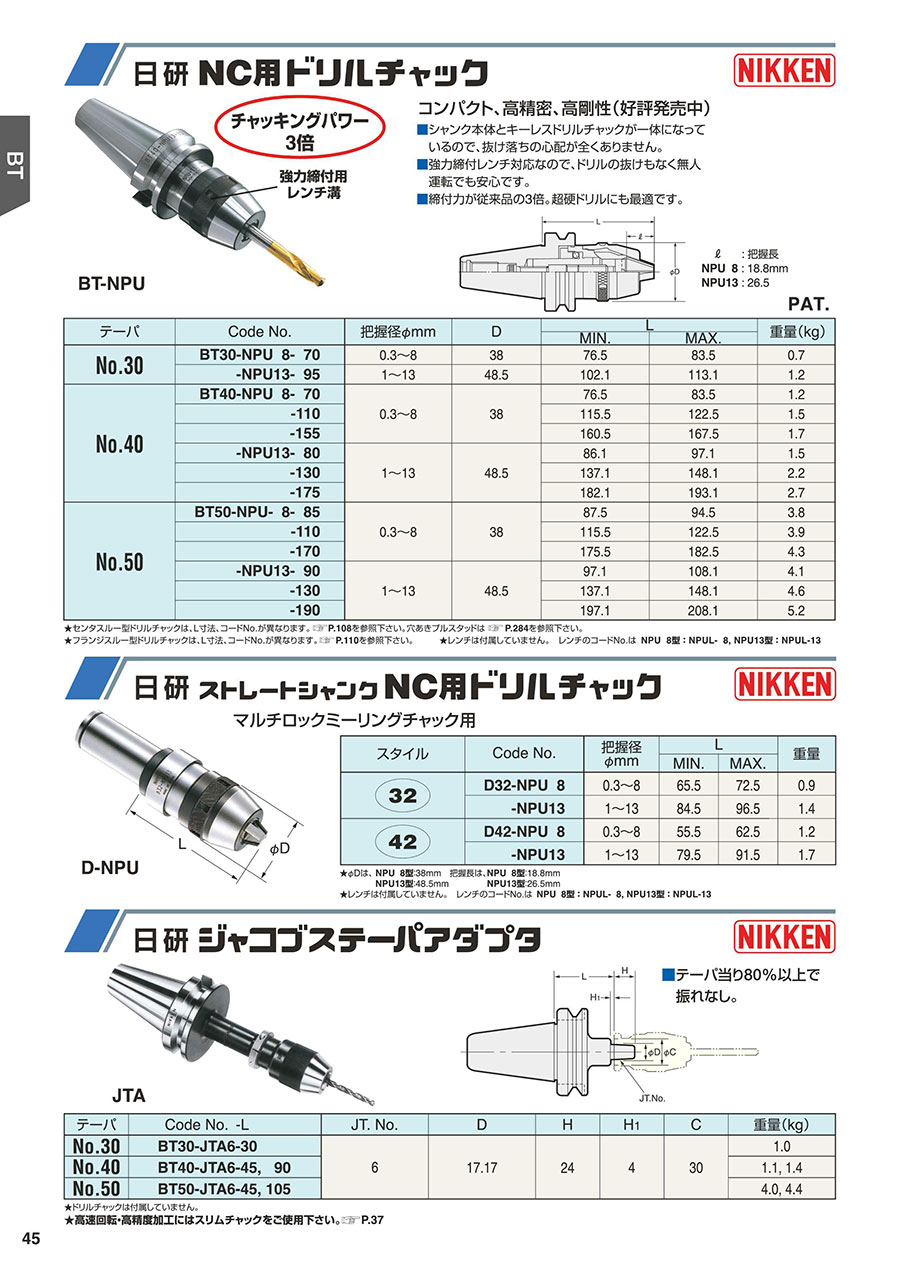

外形図

製品特長・仕様

製品の基本仕様・特長

コンパクト・高精密・剛性

シャンク本体とキーレスドリルチャックが一体になっているので、抜け落ちの心配が全くありません。
強力締付レンチ対応なので、ドリルの抜けもなく無人運転でも安心です。
締付力が従来品の3倍もありますので、超硬ドリル等のスリップも皆無です。

このような事故があればFMS化無人運転はおろか、加工物の不良品続につながり、工場の合理化になりません。

●一体化のため脱落の危険性がありません

日研NC用ドリルチャックは、図のようにドリルチャックがガッチリとソリッド用ボルトで締結されているため、回転中・切削中にはずれるという心配は全くありません。

●ヘッド部が小さくコンパクト設計です（PAT.）

二点鎖線はJIS及び従来型のドリルチャックです。干渉がなく機械のフトコロを更に広く使えます。

・0.04ミリ以下の振れ精度
・チャッキングパワー3倍
・超硬ドリルでもスリップなし
・センタスルー対応可
※NPU13型はφ6mm以上のシャンクの穴付ドリルのセンタスルー型ホルダとして使用出来ます。（特別仕様）

外形図

l：把握長
NPU8：18.8mm
NPU13：26.5mm

型番リスト

表示件数

型番

主軸・シャンク番号

最小把握径

(mm)

最大把握径

(mm)

重量

(g)

ホルダ長さ L

(mm)

主軸側適用ホルダ

先端チャック部外径

(mm)

最小発注数量

30	-	8.0以下	700	76.5～83.5	テーパNO.30	38	1個
30	1.0以上	13.0以下	1200	102.1～113.1	テーパNO.30	48.5	1個
40	-	8.0以下	1200	76.5～83.5	テーパNO.40	38	1個
40	-	8.0以下	1500	115.5～122.5	テーパNO.40	38	1個
40	-	8.0以下	1700	160.5～167.5	テーパNO.40	38	1個
40	1.0以上	13.0以下	1500	86.1～97.1	テーパNO.40	48.5	1個
40	1.0以上	13.0以下	2200	137.1～148.1	テーパNO.40	48.5	1個
50	-	8.0以下	3800	87.5～94.5	テーパNO.50	38	1個
50	-	8.0以下	3900	115.5～122.5	テーパNO.50	38	1個
50	-	8.0以下	4300	175.5～182.5	テーパNO.50	38	1個
50	1.0以上	13.0以下	4100	97.1～108.1	テーパNO.50	48.5	1個
50	1.0以上	13.0以下	4600	137.1～148.1	テーパNO.50	48.5	1個
50	1.0以上	13.0以下	5200	197.1～208.1	テーパNO.50	48.5	1個

通常単価(税別) (税込単価)	通常出荷日

26,994円 ( 29,693円 )	2日目
29,161円 ( 32,077円 )	2日目
26,994円 ( 29,693円 )	2日目
28,224円 ( 31,046円 )	2日目
29,545円 ( 32,500円 )	2日目
29,161円 ( 32,077円 )	在庫品1日目当日出荷可能
30,403円 ( 33,443円 )	2日目
35,303円 ( 38,833円 )	2日目
35,964円 ( 39,560円 )	2日目
37,184円 ( 40,902円 )	2日目
36,650円 ( 40,315円 )	2日目
38,684円 ( 42,552円 )	2日目
39,903円 ( 43,893円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・シャンク本体とキーレスドリルチャックが一体になっているので、抜け落ちの心配が全くありません。
・強力締付レンチ対応なので、ドリルの抜けもなく無人運転でも安心です。
・締付力が従来品の3倍。超硬ドリルにも最適です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
