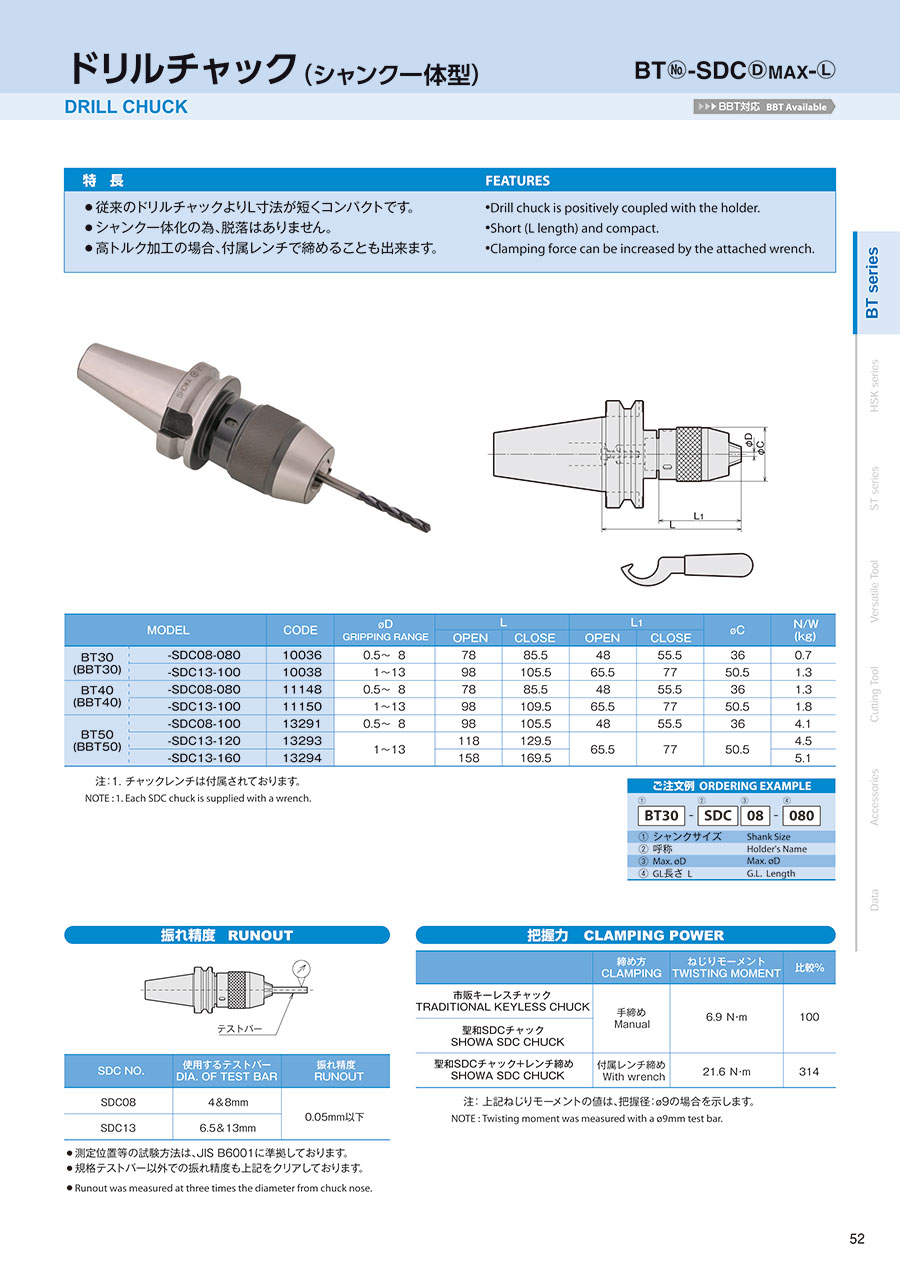

ドリルチャック（シャンク一体型）
- 通常単価(税別)
- 24,240円～36,300円
- 税込単価
- 26,664円～39,930円
コンパクトなシャンク一体型。経済的で使いやすさも魅力のドリルチャック。【特長】・従来のドリルチャックよ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
ドリルチャックの外観
ドリルチャックの寸法図
| MODEL | CODE | φD GRIPPING RANGE | L | L1 | φC | N/W (kg) | |||
|---|---|---|---|---|---|---|---|---|---|
| OPEN | CLOSE | OPEN | CLOSE | ||||||
| BT30 (BBT30) | -SDC08-080 | 10036 | 0.5～8 | 83 | 90.5 | 50 | 57.5 | 37.5 | 0.7 |
| -SDC08-080 | 10038 | 1～13 | 99 | 111.5 | 66 | 78.5 | 50 | 1.3 | |
| BT40 (BBT40) | -SDC08-080 | 11148 | 0.5～8 | 83 | 90.5 | 50 | 57.5 | 37.5 | 1.3 |
| -SDC13-100 | 11150 | 1～13 | 99 | 111.5 | 66 | 78.5 | 50 | 1.8 | |
| BT50 (BBT50) | -SDC08-100 | 13291 | 0.5～8 | 103 | 110.5 | 50 | 57.5 | 37.5 | 4.1 |
| -SDC13-120 | 13293 | 1～13 | 119 | 131.5 | 66 | 78.5 | 50 | 4.5 | |
| -SDC13-160 | 13294 | 159 | 171.5 | 5.1 | |||||
注 : 1.チャックレンチは付属されております。
振れ精度
振れ精度の外観
| SDC NO. | 使用するテストバー DIA. OF TEST BAR | 振れ精度 RUNOUT |
|---|---|---|
| SDC08 | 4&8mm | 0.05mm以下 |
| SDC13 | 6.5&13mm |
測定位置等の試験方法は、JIS B6001に準拠しております。
規格テストバー以外での振れ精度も上記をクリアしております。
把握力
| 比較対象 | 締め方 CLAMPING | ねじりモーメント TWISTING MOMENT | 比較% |
|---|---|---|---|
| 市販キーレスチャック TRADITIONAL KEYLESS CHUCK | 手締め Manual | 6.9 N・m | 100 |
| 聖和SDCチャック SHOWA SDC CHUCK | |||
| 聖和SDCチャック+レンチ締め SHOWA SDC CHUCK | 付属レンチ締め With wrench | 21.6 N・m | 314 |
注 : 上記ねじりモーメントの値は、φ9（把握径：9mm）の場合を示します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
36,300円 ( 39,930円 ) | 3日目 |
24,240円 ( 26,664円 ) | 3日目 |
25,380円 ( 27,918円 ) | 3日目 |
24,240円 ( 26,664円 ) | 3日目 |
25,380円 ( 27,918円 ) | 3日目 |
31,680円 ( 34,848円 ) | 3日目 |
32,760円 ( 36,036円 ) | 3日目 |
34,920円 ( 38,412円 ) | 3日目 |
詳細情報
基本情報
コンパクトなシャンク一体型。経済的で使いやすさも魅力のドリルチャック。
【特長】
・従来のドリルチャックよりL寸法が短くコンパクトです。
・シャンク一体化の為、脱落はありません。
・高トルク加工の場合、付属レンチで締めることも出来ます。
