ユキワ精工

ニュードリルミルチャック 15T/S20T/BT30/BT35

Name: ニュードリルミルチャック 15T/S20T/BT30/BT35
Brand: ユキワ精工
SKU: 223005019192
Rating: 3 (1 reviews)

カタログ |

平均満足度3.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 24,749円～35,050円

税込単価: 27,224円～38,555円

高い汎用性を持つツーリングでスタンダードモデルのドリルチャック。【特長】・片角...

詳細情報を確認する

未確定：候補が110型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

製品特長・仕様

製品の基本仕様・特長

1個のコレットで1mmのチャッキング能力

ニュードリルミルチャックは、YCCドリルミルコレットを使用して工具を把握します。YCCコレットは、口径サイズにより1個のコレットで最大1mmまで絞り込んでツールを把握できますので、工具のシャンク径に応じて、必要最小限のコレットを準備してもらえればOKです。

高圧クーラントに対応できる

ニュードリルミルチャックは、特別付属品のクーラントシールスクリュを使用することで、7.0MPa （70kg/cm²）までの高圧スピンドルスルークーラントに対応します。高圧クーラントを使用し加工を行うことで、切屑排出、切削スピードの向上、刃物磨耗の低減、品質の安定向上などが図れます。

タップホルダとして使用が可能

主軸の回転と送りが同期化されたマシニングセンタにおけるタップ加工は、高速且つ精度を要するため、ツールホルダーを使用する事が多くなっております。ニュードリルミルチャックでは、右記の寸法までのタップを掴み、加工する事が可能です。

チェック型番	被削機
チェック型番	軽合金アルミニウム	鋳物 FC30相当	鉄 S50C相当
NDC10型	M12	M12	M12
NDC13型	M16	M16	M16
NDC16型	M20	M16	M16
NDC20型	M24	M16	M16

タップ加工中に、タップ破損に至る異常トルクが発生した場合。
・M16以下のタップは、タップがスリップする前に破損します。
・M20以上のタップは、タップ破損前にスリップします。

外形図

図1

図2

図3

図4

図5

-	図1		図2	図3	図4	図5
型番	S20T-NDC7-45 S20T-NDC7-60 S20T-NDC7-75 BT30-NDC7S-60 BT30-NDC7S-90 BT30-NDC7S-120 BT30-NDC7-60 BT30-NDC7-90 BT30-NDC7-120	BT30-NDC10-60 BT30-NDC10-90 BT30-NDC10-120 BT30-NDC13-60 BT30-NDC13-90 BT30-NDC13-120 BT30-NDC16-75 BT30-NDC16-105 BT30-NDC16-120	S20T-NDC10-60 S20T-NDC10-75 S20T-NDC13-75 BT30-NDC20-75 BT30-NDC20-105 BT30-NDC20-120 BT30-NDC25-90 BT30-NDC25-120	S20T-NDC10-45 S20T-NDC13-45 S20T-NDC16-60	15T-NDC5-35 15T-NDC7S-48 15T-NDC7S-55 15T-NDC7S-75 15T-NDC10-52	BT35-NDC16-75 BT35-NDC20-75 BT35-NDC25-90

注意・禁止事項

※ 15T用ボトルグリップテーパシャンク形状は、JBS-4002-1987に基づいて製作しています。
※ S20T用ボトルグリップテーパシャンク形状は、JBS-4003-1993に基づいて製作しています。　
※ BT30、DB-35用ボトルグリップテーパシャンク形状は、MAS規格に基づいて製作しています。
※ 15T、S20Tホルダには本体部にスパナ掛け用二面幅が加工してあります。
※ コレット、スパナ、クーラントシールスクリュ、長さ調整ねじ、プルスタッドについては、別途ご用意ください。

開発秘話

ユキワ精工はお客様のオーダーに合わせ、様々な形状、用途のコレットチャックを作ってまいりました。ニュードリルミルチャックは性能と汎用性の両立をテーマに作られた製品です。是非お試しください。

型番リスト

表示件数

型番

主軸・シャンク形状

主軸・シャンク種類

主軸・シャンク番号

最小把握径

(mm)

最大把握径

(mm)

重量

(g)

適合スパナ・レンチ

付属品

ホルダ長さ L

(mm)

全長

(mm)

テーパ

(mm)

適合コレット

ナット外径D

(mm)

クーラントシールスクリュ

長さ調整ネジ

長さ調節ネジg

(mm)

長さ調節ネジℓ　最大

(mm)

RoHS?

最小発注数量

-	-	15T	0.5以上	5.0以下	90	FS10	なし	35	62	15T 7/24	YCC5	13	-	-	-	-	-	1個
-	-	15T	0.5以上	5.0以下	90	FS10	プルボルト（15P-1）	35	62	15T 7/24	YCC5	13	-	-	-	-	-	1個
-	-	15T	0.5以上	5.0以下	90	FS10	プルボルト（15P-2）	35	62	15T 7/24	YCC5	13	-	-	-	-	-	1個
-	-	15T	0.5以上	5.0以下	90	FS10	プルボルト（15PB）	35	62	15T 7/24	YCC5	13	-	-	-	-	-	1個
-	-	15T	0.5以上	7.0以下	130	FS22	なし	48	75	15T 7/24	YCC7	22	-	APM7-1	M8×0.75	45	-	1個
-	-	15T	0.5以上	7.0以下	130	FS22	プルボルト（15P-1）	48	75	15T 7/24	YCC7	22	-	APM7-1	M8×0.75	45	-	1個
-	-	15T	0.5以上	7.0以下	130	FS22	プルボルト（15P-2）	48	75	15T 7/24	YCC7	22	-	APM7-1	M8×0.75	45	-	1個
-	-	15T	0.5以上	7.0以下	130	FS22	プルボルト（15PB）	48	75	15T 7/24	YCC7	22	-	APM7-1	M8×0.75	45	-	1個
-	-	15T	0.5以上	7.0以下	150	FS22	なし	55	82	15T 7/24	YCC7	22	-	APM7-1	M8×0.75	45	-	1個
-	-	15T	0.5以上	7.0以下	150	FS22	プルボルト（15P-1）	55	82	15T 7/24	YCC7	22	-	APM7-1	M8×0.75	45	-	1個
-	-	15T	0.5以上	7.0以下	150	FS22	プルボルト（15P-2）	55	82	15T 7/24	YCC7	22	-	APM7-1	M8×0.75	45	-	1個
-	-	15T	0.5以上	7.0以下	150	FS22	プルボルト（15PB）	55	82	15T 7/24	YCC7	22	-	APM7-1	M8×0.75	45	-	1個
-	-	15T	0.5以上	7.0以下	190	FS22	なし	75	102	15T 7/24	YCC7	22	-	APM7-1	M8×0.75	45	-	1個
-	-	15T	0.5以上	7.0以下	190	FS22	プルボルト（15P-1）	75	102	15T 7/24	YCC7	22	-	APM7-1	M8×0.75	45	-	1個
-	-	15T	0.5以上	7.0以下	190	FS22	プルボルト（15P-2）	75	102	15T 7/24	YCC7	22	-	APM7-1	M8×0.75	45	-	1個
-	-	15T	0.5以上	7.0以下	190	FS22	プルボルト（15PB）	75	102	15T 7/24	YCC7	22	-	APM7-1	M8×0.75	45	-	1個
-	-	15T	0.5以上	10.0以下	190	FS33	なし	52	79	15T 7/24	YCC10	33	-	-	-	-	-	1個
-	-	15T	0.5以上	10.0以下	190	FS33	プルボルト（15P-1）	52	79	15T 7/24	YCC10	33	-	-	-	-	-	1個
-	-	15T	0.5以上	10.0以下	190	FS33	プルボルト（15P-2）	52	79	15T 7/24	YCC10	33	-	-	-	-	-	1個
-	-	15T	0.5以上	10.0以下	190	FS33	プルボルト（15PB）	52	79	15T 7/24	YCC10	33	-	-	-	-	-	1個
BT	BT	30	0.5以上	7.0以下	500	FS26	なし	60	108.4	BT30 7/24	YCC7	25	CSH7	APM7-2	M8×0.75	36	-	1個
BT	BT	30	0.5以上	7.0以下	500	FS26	プルボルト（15P-1）	60	108.4	BT30 7/24	YCC7	25	CSH7	APM7-2	M8×0.75	36	-	1個
BT	BT	30	0.5以上	7.0以下	500	FS26	プルボルト（15P-2）	60	108.4	BT30 7/24	YCC7	25	CSH7	APM7-2	M8×0.75	36	-	1個
BT	BT	30	0.5以上	7.0以下	600	FS26	なし	90	138.4	BT30 7/24	YCC7	25	CSH7	APM7-2	M8×0.75	45	-	1個
BT	BT	30	0.5以上	7.0以下	600	FS26	プルボルト（15P-1）	90	138.4	BT30 7/24	YCC7	25	CSH7	APM7-2	M8×0.75	45	-	1個
BT	BT	30	0.5以上	7.0以下	600	FS26	プルボルト（15P-2）	90	138.4	BT30 7/24	YCC7	25	CSH7	APM7-2	M8×0.75	45	-	1個
BT	BT	30	0.5以上	7.0以下	700	FS26	なし	120	168.4	BT30 7/24	YCC7	25	CSH7	APM7-2	M8×0.75	45	-	1個
BT	BT	30	0.5以上	7.0以下	700	FS26	プルボルト（15P-1）	120	168.4	BT30 7/24	YCC7	25	CSH7	APM7-2	M8×0.75	45	-	1個
BT	BT	30	0.5以上	7.0以下	700	FS26	プルボルト（15P-2）	120	168.4	BT30 7/24	YCC7	25	CSH7	APM7-2	M8×0.75	45	-	1個
BT	BT	30	0.5以上	7.0以下	500	FS22	なし	60	108.4	BT30 7/24	YCC7	22	CSH7	APM7-2	M8×0.75	45	-	1個
BT	BT	30	0.5以上	7.0以下	500	FS22	プルボルト（15P-1）	60	108.4	BT30 7/24	YCC7	22	CSH7	APM7-2	M8×0.75	45	-	1個
BT	BT	30	0.5以上	7.0以下	500	FS22	プルボルト（15P-2）	60	108.4	BT30 7/24	YCC7	22	CSH7	APM7-2	M8×0.75	45	-	1個
BT	BT	30	0.5以上	7.0以下	600	FS22	なし	90	138.4	BT30 7/24	YCC7	22	CSH7	APM7-2	M8×0.75	45	-	1個
BT	BT	30	0.5以上	7.0以下	600	FS22	プルボルト（15P-1）	90	138.4	BT30 7/24	YCC7	22	CSH7	APM7-2	M8×0.75	45	-	1個
BT	BT	30	0.5以上	7.0以下	600	FS22	プルボルト（15P-2）	90	138.4	BT30 7/24	YCC7	22	CSH7	APM7-2	M8×0.75	45	-	1個
BT	BT	30	0.5以上	7.0以下	600	FS22	なし	120	168.4	BT30 7/24	YCC7	22	CSH7	APM7-2	M8×0.75	45	-	1個
BT	BT	30	0.5以上	7.0以下	600	FS22	プルボルト（15P-1）	120	168.4	BT30 7/24	YCC7	22	CSH7	APM7-2	M8×0.75	45	-	1個
BT	BT	30	0.5以上	7.0以下	600	FS22	プルボルト（15P-2）	120	168.4	BT30 7/24	YCC7	22	CSH7	APM7-2	M8×0.75	45	-	1個
BT	BT	30	0.5以上	10.0以下	500	FS33	なし	60	108.4	BT30 7/24	YCC10	33	CSH10	APM10-2	M12×1.5	45	10	1個
BT	BT	30	0.5以上	10.0以下	500	FS33	プルボルト（15P-1）	60	108.4	BT30 7/24	YCC10	33	CSH10	APM10-2	M12×1.5	45	-	1個
BT	BT	30	0.5以上	10.0以下	500	FS33	プルボルト（15P-2）	60	108.4	BT30 7/24	YCC10	33	CSH10	APM10-2	M12×1.5	45	-	1個
BT	BT	30	0.5以上	10.0以下	700	FS33	なし	90	138.4	BT30 7/24	YCC10	33	CSH10	APM10-2	M12×1.5	45	10	1個
BT	BT	30	0.5以上	10.0以下	700	FS33	プルボルト（15P-1）	90	138.4	BT30 7/24	YCC10	33	CSH10	APM10-2	M12×1.5	45	-	1個
BT	BT	30	0.5以上	10.0以下	700	FS33	プルボルト（15P-2）	90	138.4	BT30 7/24	YCC10	33	CSH10	APM10-2	M12×1.5	45	-	1個
BT	BT	30	0.5以上	10.0以下	900	FS33	なし	120	168.4	BT30 7/24	YCC10	33	CSH10	APM10-2	M12×1.5	45	10	1個
BT	BT	30	0.5以上	10.0以下	900	FS33	プルボルト（15P-1）	120	168.4	BT30 7/24	YCC10	33	CSH10	APM10-2	M12×1.5	45	-	1個
BT	BT	30	0.5以上	10.0以下	900	FS33	プルボルト（15P-2）	120	168.4	BT30 7/24	YCC10	33	CSH10	APM10-2	M12×1.5	45	-	1個
BT	BT	30	0.5以上	13.0以下	500	FS36	なし	60	108.4	BT30 7/24	YCC13	36	CSH13	APM13-2	M15×1.5	43	10	1個
BT	BT	30	0.5以上	13.0以下	500	FS36	プルボルト（15P-1）	60	108.4	BT30 7/24	YCC13	36	CSH13	APM13-2	M15×1.5	43	-	1個
BT	BT	30	0.5以上	13.0以下	500	FS36	プルボルト（15P-2）	60	108.4	BT30 7/24	YCC13	36	CSH13	APM13-2	M15×1.5	43	-	1個
BT	BT	30	0.5以上	13.0以下	700	FS36	なし	90	138.4	BT30 7/24	YCC13	36	CSH13	APM13-2	M15×1.5	43	10	1個
BT	BT	30	0.5以上	13.0以下	700	FS36	プルボルト（15P-1）	90	138.4	BT30 7/24	YCC13	36	CSH13	APM13-2	M15×1.5	43	-	1個
BT	BT	30	0.5以上	13.0以下	700	FS36	プルボルト（15P-2）	90	138.4	BT30 7/24	YCC13	36	CSH13	APM13-2	M15×1.5	43	-	1個
BT	BT	30	0.5以上	13.0以下	900	FS36	なし	120	168.4	BT30 7/24	YCC13	36	CSH13	APM13-2	M15×1.5	43	10	1個
BT	BT	30	0.5以上	13.0以下	900	FS36	プルボルト（15P-1）	120	168.4	BT30 7/24	YCC13	36	CSH13	APM13-2	M15×1.5	43	-	1個
BT	BT	30	0.5以上	13.0以下	900	FS36	プルボルト（15P-2）	120	168.4	BT30 7/24	YCC13	36	CSH13	APM13-2	M15×1.5	43	-	1個
BT	BT	30	2.0以上	16.0以下	700	FS42	なし	75	123.4	BT30 7/24	YCC16	42	CSH16	APM16-2	M18×1.5	60	-	1個
BT	BT	30	2.0以上	16.0以下	700	FS42	プルボルト（15P-1）	75	123.4	BT30 7/24	YCC16	42	CSH16	APM16-2	M18×1.5	60	-	1個
BT	BT	30	2.0以上	16.0以下	700	FS42	プルボルト（15P-2）	75	123.4	BT30 7/24	YCC16	42	CSH16	APM16-2	M18×1.5	60	-	1個
BT	BT	30	2.0以上	16.0以下	900	FS42	なし	105	153.4	BT30 7/24	YCC16	42	CSH16	APM16-2	M18×1.5	60	-	1個

通常単価(税別) (税込単価)	通常出荷日

27,279円 ( 30,007円 )	1日目
30,106円 ( 33,117円 )	1日目
30,106円 ( 33,117円 )	1日目
30,106円 ( 33,117円 )	1日目
25,758円 ( 28,334円 )	1日目
28,584円 ( 31,442円 )	1日目
28,584円 ( 31,442円 )	1日目
28,584円 ( 31,442円 )	1日目
26,442円 ( 29,086円 )	5日目
29,268円 ( 32,195円 )	1日目
29,268円 ( 32,195円 )	1日目
29,159円 ( 32,075円 )	1日目
27,279円 ( 30,007円 )	1日目
30,106円 ( 33,117円 )	1日目
30,106円 ( 33,117円 )	1日目
30,106円 ( 33,117円 )	2日目
27,279円 ( 30,007円 )	1日目
30,106円 ( 33,117円 )	1日目
30,106円 ( 33,117円 )	1日目
30,106円 ( 33,117円 )	3日目
24,786円 ( 27,265円 )	1日目
26,146円 ( 28,761円 )	1日目
26,146円 ( 28,761円 )	1日目
26,442円 ( 29,086円 )	2日目
28,049円 ( 30,854円 )	1日目
28,049円 ( 30,854円 )	1日目
27,828円 ( 30,611円 )	1日目
29,147円 ( 32,062円 )	1日目
29,147円 ( 32,062円 )	1日目
24,786円 ( 27,265円 )	1日目
27,612円 ( 30,373円 )	1日目
27,612円 ( 30,373円 )	1日目
26,442円 ( 29,086円 )	1日目
29,268円 ( 32,195円 )	1日目
29,268円 ( 32,195円 )	1日目
27,828円 ( 30,611円 )	1日目
30,156円 ( 33,172円 )	1日目
30,156円 ( 33,172円 )	1日目
25,763円 ( 28,339円 )	1日目
27,154円 ( 29,869円 )	1日目
27,154円 ( 29,869円 )	1日目
27,282円 ( 30,010円 )	1日目
29,052円 ( 31,957円 )	1日目
29,052円 ( 31,957円 )	1日目
28,800円 ( 31,680円 )	1日目
30,148円 ( 33,163円 )	1日目
30,148円 ( 33,163円 )	1日目
26,449円 ( 29,094円 )	1日目
28,049円 ( 30,854円 )	1日目
28,049円 ( 30,854円 )	1日目
27,979円 ( 30,777円 )	1日目
30,054円 ( 33,059円 )	1日目
30,054円 ( 33,059円 )	1日目
29,948円 ( 32,943円 )	1日目
30,144円 ( 33,158円 )	1日目
30,144円 ( 33,158円 )	1日目
27,279円 ( 30,007円 )	1日目
29,052円 ( 31,957円 )	1日目
29,052円 ( 31,957円 )	1日目
28,800円 ( 31,680円 )	1日目

基本情報

基本情報

高い汎用性を持つツーリングでスタンダードモデルのドリルチャック。
【特長】
・片角7度テーパの採用で把握力を向上させつつ、締代を確保できる。
・豊富なシャンク形状と、アクセサリーで様々な加工に対応が可能。
・高剛性、高精度、高圧クーラントに適用できる。
・YCCドリルミルコレットを使用し、口径サイズにより最大1mmまで絞り込んでツールを把握できます。
・工具のシャンク径に応じて、必要最小限のコレットを準備できればOK。
・ホルダ本体コレット挿入部の肉厚が厚く剛性に優れ、かつ振れ精度のバラツキを最少に押えました。
・ホルダ外径部を研削することにより、バランスも良好です。
・クーラントシールスクリュをセットし、7.0MPa（70kg/cm2）の高圧・スピンドルスルークーラントに対応します。
・ツールの突出し量が改善され、ワークへの接近性が良好です。
【用途】
・コレットの数を少なく抑えたい場合に最適。
・多くの刃物を扱う際に利用可能。

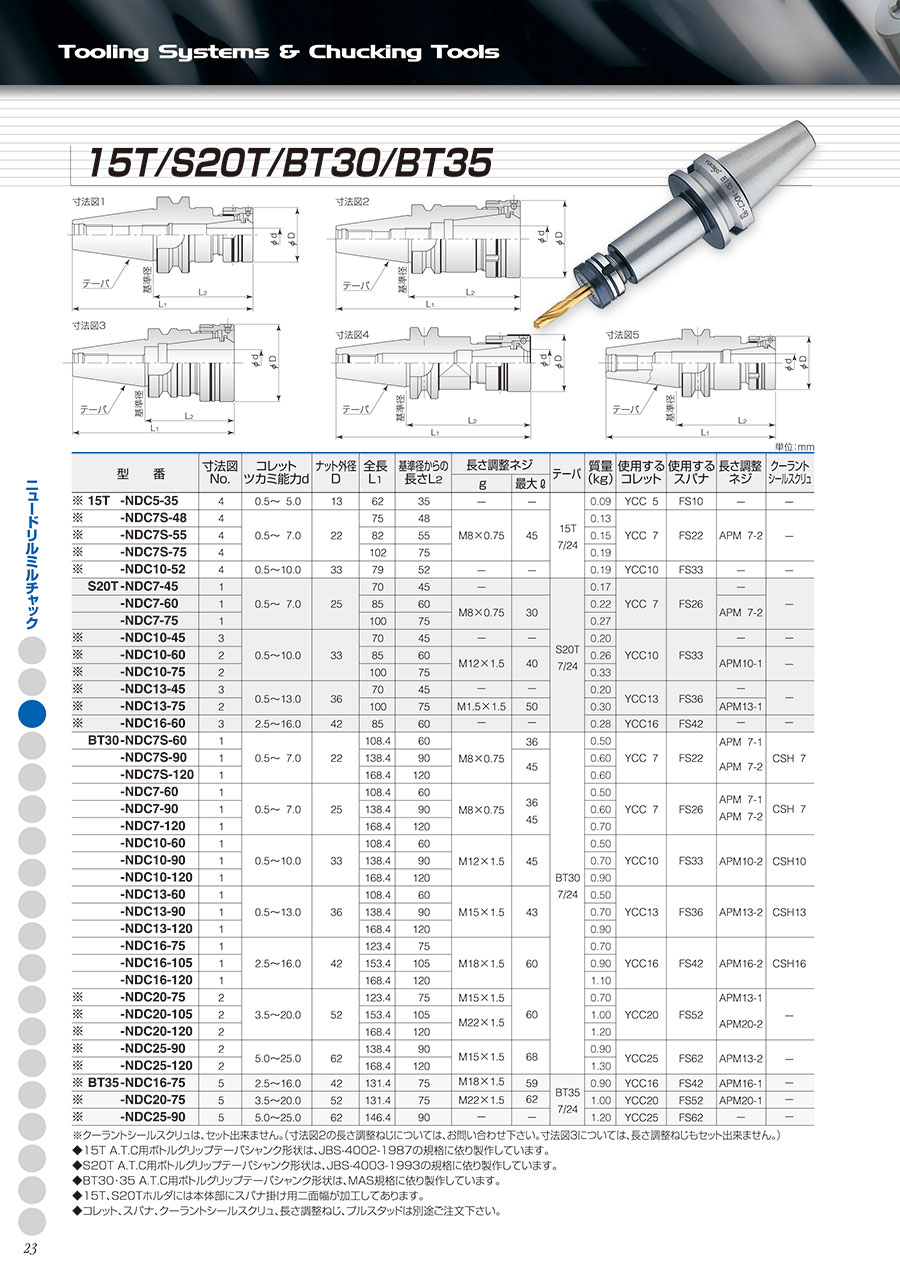

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ニュードリルミルチャック 15T/S20T/BT30/BT35のレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

円筒形切削部品の外径矯正

満足度：3.02021/05/17

歪んでしまった円筒形切削部品の外径を矯正するために、部品の内側にピンゲージを置き、コレットチャックで締め付けることで円周...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q締め代はどれくらいありますか。

ヨーロッパ規格であるERタイプと同等です。一部例外もありますが、呼び径の-1.0mmの締め代がございます。
