ユキワ精工

プルスタッド JBS/MAS規格

プルスタッド JBS/MAS規格
通常単価(税別)
3,140円～4,316円
税込単価
3,454円～4,748円
通常出荷日：在庫品1日目～7日目一部当日出荷可能

プルスタッドの形状はJIS規格及びMAS規格に依り製作しております。

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

フックスパナ FSシリーズ

ユキワ精工

フックスパナ FSシリーズ
通常価格(税別)： 1,030円 (税込価格：1,133円)

通常出荷日：在庫品1日目

よく一緒に見られています

プルスタッド（中心穴付）

ユキワ精工

プルスタッド（中心穴付）
通常価格(税別)： 3,390円 (税込価格：3,729円)

通常出荷日：1 日目

未確定：候補が18型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

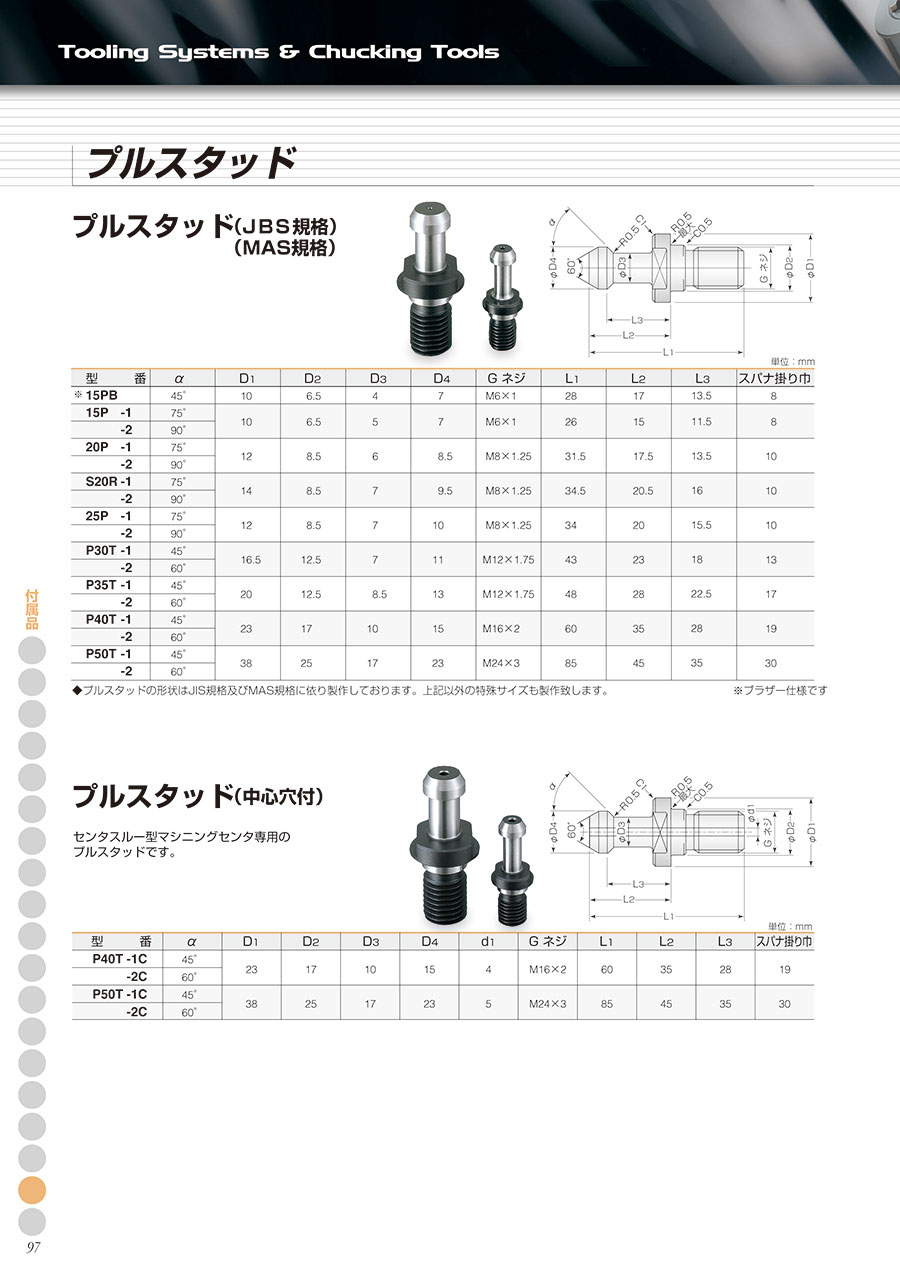

外形図

プルスタッドの外形図

プルスタッド JBS／MAS規格 外形図

プルスタッドの規格表

単位：mm

型 番αD1D2D3D4GネジL1L2L3スパナ掛り巾
15PB45°106.547M6×1281713.58
15P-175°106.557M6×1261511.58
15P-290°
20P-175°128.568.5M8×1.2531.517.513.510
20P-290°
S20R-175°148.579.5M8×1.2534.520.51610
S20R-290°
25P-175°128.5710M8×1.25342015.510
25P-290°
P30T-145°16.512.5711M12×1.7543231813
P30T-260°
P35T-145°2012.58.513M12×1.75482822.517
P35T-260°
P40T-145°23171015M16×260352819
P40T-260°
P50T-145°38251723M24×385453530
P50T-260°

プルスタッド（中心穴付き）の外形図

プルスタッド JBS／MAS規格 外形図

プルスタッド（中心穴付き）の規格表

単位：mm

型番タイプαD1D2D3D4d1L1L2Gネジスパナ掛り巾
P30T-1CFファナック45°16.512.581144323M12×1.7513

型番リスト

表示件数
  • 1
    • 型番
    15P-1
    15P-2
    15PB
    20P-1
    20P-2
    25P-1
    25P-2
    P30T-1
    P30T-1CF
    P30T-2
    P35T-1
    P35T-2
    P40T-1
    P40T-2
    P50T-1
    P50T-2
    S20R-1
    S20R-2

    商品コード

    D1

    (mm)

    D2

    (mm)

    D3

    (mm)

    D4

    (mm)

    L1

    (mm)

    L2

    (mm)

    L3

    (mm)

    対応スパナ

    仕様

    H

    (mm)

    α

    適用ツールシャンク

    呼称

    Gネジ

    		最小発注数量
    15P-1
    10
    6.5
    5
    7
    26
    15
    11.5
    8
    -
    8
    75°
    15T
    15P
    M6×1
    1個
    15P-2
    10
    6.5
    5
    7
    26
    15
    11.5
    8
    -
    8
    90°
    15T
    15P
    M6×1
    1個
    15PB
    10
    6.5
    4
    7
    28
    17
    13.5
    8
    ブラザー仕様
    8
    45°
    15T
    15P
    M6×1
    1個
    20P-1
    12
    8.5
    6
    8.5
    31.5
    17.5
    13.5
    10
    -
    10
    75°
    20T
    20P
    M8×1.25
    1個
    20P-2
    12
    8.5
    6
    8.5
    31.5
    17.5
    13.5
    10
    -
    10
    90°
    20T
    20P
    M8×1.25
    1個
    25P-1
    12
    8.5
    7
    10
    34
    20
    15.5
    10
    -
    10
    75°
    25T
    25P
    M8×1.25
    1個
    25P-2
    12
    8.5
    7
    10
    34
    20
    15.5
    10
    -
    10
    90°
    25T
    25P
    M8×1.25
    1個
    P30T-1
    16.5
    12.5
    7
    11
    43
    23
    18
    13
    -
    13
    45°
    BT30
    P30T
    M12×1.75
    1個
    P30T-1CF
    16.5
    12.5
    8
    11
    43
    23
    18
    13
    -
    13
    45°
    BT30
    P30T
    M12×1.75
    1個
    P30T-2
    16.5
    12.5
    7
    11
    43
    23
    18
    13
    -
    13
    60°
    BT30
    P30T
    M12×1.75
    1個
    P35T-1
    20
    12.5
    8.5
    13
    48
    28
    22.5
    17
    -
    17
    45°
    BT35
    P35T
    M12×1.75
    1個
    P35T-2
    20
    12.5
    8.5
    13
    48
    28
    22.5
    17
    -
    17
    60°
    BT35
    P35T
    M12×1.75
    1個
    P40T-1
    23
    17
    10
    15
    60
    35
    28
    19
    -
    19
    45°
    BT40
    P40T
    M16×2
    1個
    P40T-2
    23
    17
    10
    15
    60
    35
    28
    19
    -
    19
    60°
    BT40
    P40T
    M16×2
    1個
    P50T-1
    38
    25
    17
    23
    85
    45
    35
    30
    -
    30
    45°
    BT50
    P50T
    M24×3
    1個
    P50T-2
    38
    25
    17
    23
    85
    45
    35
    30
    -
    30
    60°
    BT50
    P50T
    M24×3
    1個
    S20R-1
    14
    8.5
    7
    9.5
    34.5
    20.5
    16
    10
    -
    10
    75°
    S20T
    S20R
    M8×1.25
    1個
    S20R-2
    14
    8.5
    7
    9.5
    34.5
    20.5
    16
    10
    -
    10
    90°
    S20T
    S20R
    M8×1.25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,140円
    ( 3,454円 )
    1日目
    3,140円
    ( 3,454円 )
    1日目
    3,140円
    ( 3,454円 )
    1日目
    3,140円
    ( 3,454円 )
    1日目
    3,140円
    ( 3,454円 )
    1日目
    3,140円
    ( 3,454円 )
    1日目
    3,140円
    ( 3,454円 )
    1日目
    3,140円
    ( 3,454円 )
    5日目
    4,316円
    ( 4,748円 )
    1日目
    3,140円
    ( 3,454円 )
    1日目
    3,140円
    ( 3,454円 )
    7日目
    3,140円
    ( 3,454円 )
    在庫品1日目当日出荷可能
    3,140円
    ( 3,454円 )
    在庫品1日目当日出荷可能
    3,140円
    ( 3,454円 )
    1日目
    3,550円
    ( 3,905円 )
    5日目
    3,550円
    ( 3,905円 )
    3日目
    3,140円
    ( 3,454円 )
    7日目
    3,140円
    ( 3,454円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    プルスタッドの形状はJIS規格及びMAS規格に依り製作しております。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
