日研工作所

スリムチャック BT30/40/50-SK BT30

Name: スリムチャック BT30/40/50-SK BT30
Brand: 日研工作所
SKU: 223005023210
Rating: 4.6 (5 reviews)

カタログ

通常単価(税別): 24,736円～32,357円

税込単価: 27,210円～35,593円

通常出荷日：2日目

【特長】・ストレートシャンクのドリル・タップ・リーマ・エンドミルをスリムなヘッドで高精度にチャッキング...

詳細を確認

4.64.6

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が19型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

製品特長・仕様

製品の基本仕様・特長

TiNベアリング内蔵で、高い振れ精度と把握力を同時に満足するスリムボディ
コレットチャック0.7mm～25.4mmの把握

●高速回転用スリムチャック MAX.40,000min^-1& G2.5

●TiNベアリングの威力

●Jタップナットの用途

標準ドリル用

リーマ用

タップ用

特殊刃物用

切粉・粉塵の侵入防止
アルミ加工にはぜひご使用ください。

SKJ-C
穴付き刃物用にキャップ内径にOリング付きのものもあります。

Jナットの場合、ナット全長が標準ナットに比べ6mm長くなります。
刃物突出長や全長の管理にご注意ください。

●把握力が強く剛性度の高い秘密は？…8°テーパ

8°テーパとクサビの原理がその答です。
テーパ角度が小さいほど、求芯性が良く、しかもクサビの原理で小さなトルクでも大きな把握力が得られます。16°テーパの2倍の把握力。

●平面部押しとテーパ部押しのちがい

●P級コレットの振れ精度

Jタイプナットでジェット噴射

外形図

型番リスト

表示件数

型番

主軸・シャンク形状

主軸・シャンク種類

主軸・シャンク番号

最大把握径

(mm)

最小把握径

(mm)

把握径

(mm)

最小刃具挿入量

(mm)

最大刃具挿入量

(mm)

ホルダ長さ

(mm)

先端チャック部外径

(mm)

適用コレット

重量

(g)

主軸側適用ホルダ

チャック部長さ

(mm)

最小発注数量

BT	BT	30	6.0以下	-	0.7～6	21	35	60	19.5	SK6	700	テーパNO.30	33	1個
BT	BT	30	6.0以下	-	0.7～6	21	35	90	19.5	SK6	700	テーパNO.30	56	1個
BT	BT	30	10.0以下	1.0以上	1.75～10	30	50	45	27.5	SK10	800	テーパNO.30	22	1個
BT	BT	30	10.0以下	1.0以上	1.75～10	30	50	60	27.5	SK10	900	テーパNO.30	35	1個
BT	BT	30	10.0以下	1.0以上	1.75～10	30	50	75	27.5	SK10	1000	テーパNO.30	50	1個
BT	BT	30	10.0以下	1.0以上	1.75～10	30	50	90	27.5	SK10	1000	テーパNO.30	65	1個
BT	BT	30	10.0以下	1.0以上	1.75～10	30	50	120	27.5	SK10	1100	テーパNO.30	95	1個
BT	BT	30	13.0以下	2.0以上	2.75～13	31	50	60	33	SK13	1000	テーパNO.30	35	1個
BT	BT	30	13.0以下	2.0以上	2.75～13	31	65	75	33	SK13	1100	テーパNO.30	50	1個
BT	BT	30	13.0以下	2.0以上	2.75～13	31	65	90	33	SK13	1100	テーパNO.30	65	1個
BT	BT	30	13.0以下	2.0以上	2.75～13	31	65	120	33	SK13	1200	テーパNO.30	95	1個
BT	BT	30	16.0以下	2.0以上	2.75～16	45	60	60	40	SK16	1100	テーパNO.30	37	1個
BT	BT	30	16.0以下	2.0以上	2.75～16	45	65	75	40	SK16	1200	テーパNO.30	52	1個
BT	BT	30	16.0以下	2.0以上	2.75～16	45	65	90	40	SK16	1200	テーパNO.30	67	1個
BT	BT	30	16.0以下	2.0以上	2.75～16	40	70	120	40	SK16	1300	テーパNO.30	97	1個
BT	BT	30	20.0以下	3.0以上	3.5～20	65	70	60	48.5	SK20	700	テーパNO.30	37	1個
BT	BT	30	20.0以下	3.0以上	3.5～20	70	75	75	48.5	SK20	900	テーパNO.30	52	1個
BT	BT	30	20.0以下	3.0以上	3.5～20	65	75	90	48.5	SK20	1200	テーパNO.30	67	1個
BT	BT	30	-	7.0以上	7.5～25.4	55	75	90	55	SK25	1500	テーパNO.30	67	1個

通常単価(税別) (税込単価)	通常出荷日

24,972円 ( 27,469円 )	2日目
26,101円 ( 28,711円 )	2日目
25,130円 ( 27,643円 )	2日目
25,130円 ( 27,643円 )	2日目
24,736円 ( 27,210円 )	2日目
26,259円 ( 28,885円 )	2日目
27,665円 ( 30,432円 )	2日目
25,647円 ( 28,212円 )	2日目
26,188円 ( 28,807円 )	2日目
26,726円 ( 29,399円 )	2日目
27,987円 ( 30,786円 )	2日目
27,169円 ( 29,886円 )	2日目
26,728円 ( 29,401円 )	2日目
28,287円 ( 31,116円 )	2日目
29,692円 ( 32,661円 )	2日目
31,153円 ( 34,268円 )	2日目
31,153円 ( 34,268円 )	2日目
31,153円 ( 34,268円 )	2日目
32,357円 ( 35,593円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・ストレートシャンクのドリル・タップ・リーマ・エンドミルをスリムなヘッドで高精度にチャッキング出来ます。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

カタログ

商品TOP

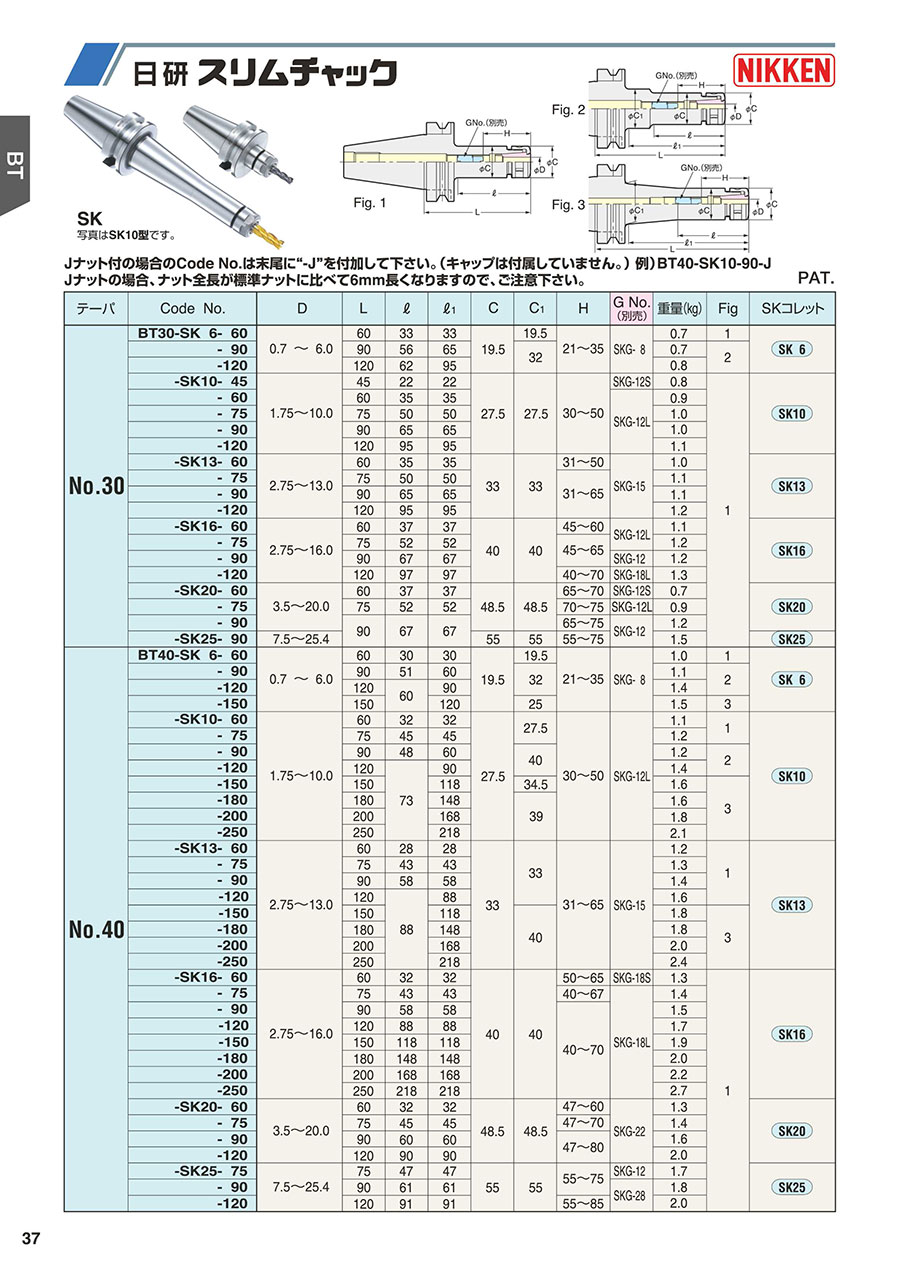

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
