大昭和精機

SWカートリッジ（貫通穴用Aタイプ）

カタログ |

通常単価(税別): 19,727円～44,046円

税込単価: 21,700円～48,451円

【特長】CKボーリングシステムのSWカートリッジ、貫通穴用Aタイプです。チップ...

詳細タイプ
貫通穴用Aタイプ
油穴有無
無
仕様
チップの4コーナーが使用可能
適用チップ形状
S(四角形)
用途
内径
説明
カートリッジは2枚セットとチップクランプスクリュレンチ1本がついています。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が15型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

型番	加工径 φD	適合ヘッド形式	適合チップ	適合チップクランプスクリュセット
SW2026A	20～26	SW20-31CKB1	SC06	S2.5S-7IP
SW2531A	25～31	SW20-31CKB1
SW2533A	25～33	SW25-40CKB2
SW3240A	32～40	SW25-40CKB2
SW3242A	32～42	SW32-51CKB3	SC09	S4S-15IP
SW4151A	41～51	SW32-51CKB3
SW4154A	41～54	SW41-66CKB4
SW5366A	53～66	SW41-66CKB4
SW5370A	53～70	SW53-86CKB5	SC12	S5S-20IP
SW6986A	69～86	SW53-86CKB5
SW6890A	68～90	SW68-110CKB6
SW88110A	88～110	SW68-110CKB6
SW98126A	98～126	SW98-153CKB6 SW98-153CKB7
SW125153A	125～153	SW98-153CKB6 SW98-153CKB7
SW148176A	148～176	SW148-203CKB6 SW148-203CKB7
SW175203A	175～203	SW148-203CKB6 SW148-203CKB7

外形図

選定サポート情報

■各ネジ部名称（A・Eタイプ共通）

注意・禁止事項

カートリッジは2枚セットとチップクランプスクリュレンチ1本がついています。

1.スローアウェイチップは付属しておりませんので、別途お求めください。
2.ステップカットではご使用いただけません。
3.加工径の範囲はSC06チップではノーズR0.4、SC09、SC12チップではノーズR0.8をご使用時の値です。
4.チップクランプスクリュセット（別売）にはレンチ1本とスクリュ10個が入っています。

型番リスト

表示件数

型番

加工径φD

(mm)

適合チップ

最小加工径

(mm)

適合チップクランプスクリュセット

適合ヘッド型式

最小発注数量

125～153	SC12	φ125	S5S-20IP	SW98-153CKB6、SW98-153CKB7	1個
148～176	SC12	φ148	S5S-20IP	SW148-203CKB6、SW148-203CKB7	1個
175～203	SC12	φ175	S5S-20IP	SW148-203CKB6、SW148-203CKB7	1個
20～26	SC06	φ20	S2.5S-7IP	SW20-31CKB1	1個
25～31	SC06	φ25	S2.5S-7IP	SW20-31CKB1	1個
25～33	SC06	φ25	S2.5S-7IP	SW25-40CKB2	1個
32～40	SC06	φ32	S2.5S-7IP	SW25-40CKB2	1個
32～42	SC09	φ32	S4S-15IP	SW32-51CKB3	1個
41～51	SC09	φ41	S4S-15IP	SW32-51CKB3	1個
41～54	SC09	φ41	S4S-15IP	SW41-66CKB4	1個
53～66	SC09	φ53	S4S-15IP	SW41-66CKB4	1個
53～70	SC12	φ53	S5S-20IP	SW53-86CKB5	1個
69～86	SC12	φ69	S5S-20IP	SW53-86CKB5	1個
88～110	SC12	φ88	S5S-20IP	SW68-110CKB6	1個
98～126	SC12	φ98	S5S-20IP	SW98-153CKB6、SW98-153CKB7	1個

通常単価(税別) (税込単価)	通常出荷日

44,046円 ( 48,451円 )	5日目
44,046円 ( 48,451円 )	5日目
44,046円 ( 48,451円 )	5日目
19,727円 ( 21,700円 )	3日目
19,945円 ( 21,940円 )	5日目
19,727円 ( 21,700円 )	5日目
19,727円 ( 21,700円 )	5日目
19,727円 ( 21,700円 )	5日目
23,375円 ( 25,713円 )	5日目
23,038円 ( 25,342円 )	5日目
26,297円 ( 28,927円 )	5日目
25,928円 ( 28,521円 )	5日目
32,394円 ( 35,633円 )	5日目
32,733円 ( 36,006円 )	5日目
36,216円 ( 39,838円 )	5日目

詳細情報

基本情報

基本情報

【特長】
CKボーリングシステムのSWカートリッジ、貫通穴用Aタイプです。
チップの4コーナーが使用可能です。
適合品を確認の上ご発注ください。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

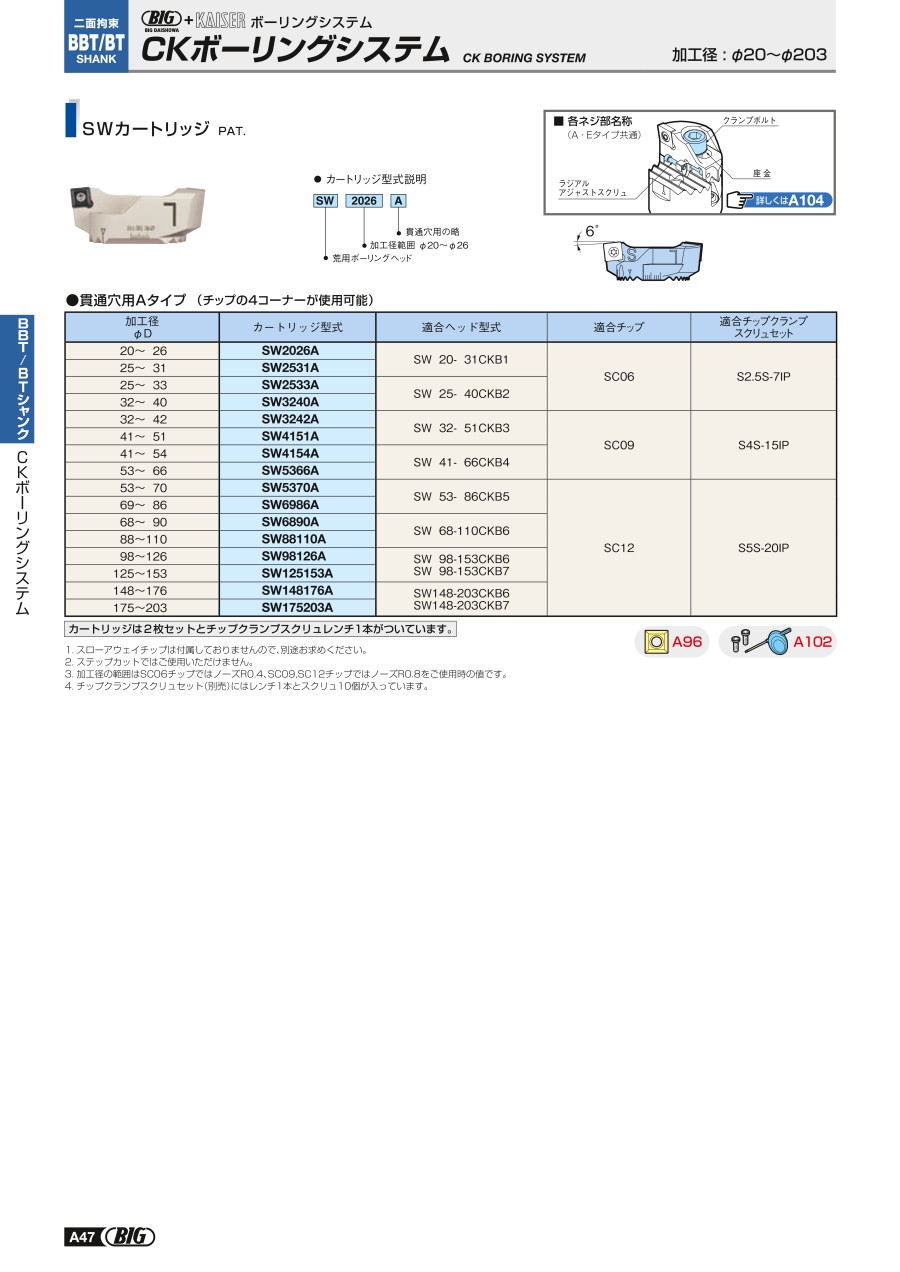

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
