三菱マテリアル

ドリル用インサート STAWN

カタログ

通常単価(税別): 7,841円～9,985円

税込単価: 8,625円～10,984円

通常出荷日：2日目

ヘッド交換式超硬ドリル用インサート（汎用）。【特長】・新発想のインサートクランプが安定した小径穴加工を...

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

三菱マテリアル

通常出荷日：2 日目～

未確定：候補が85型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

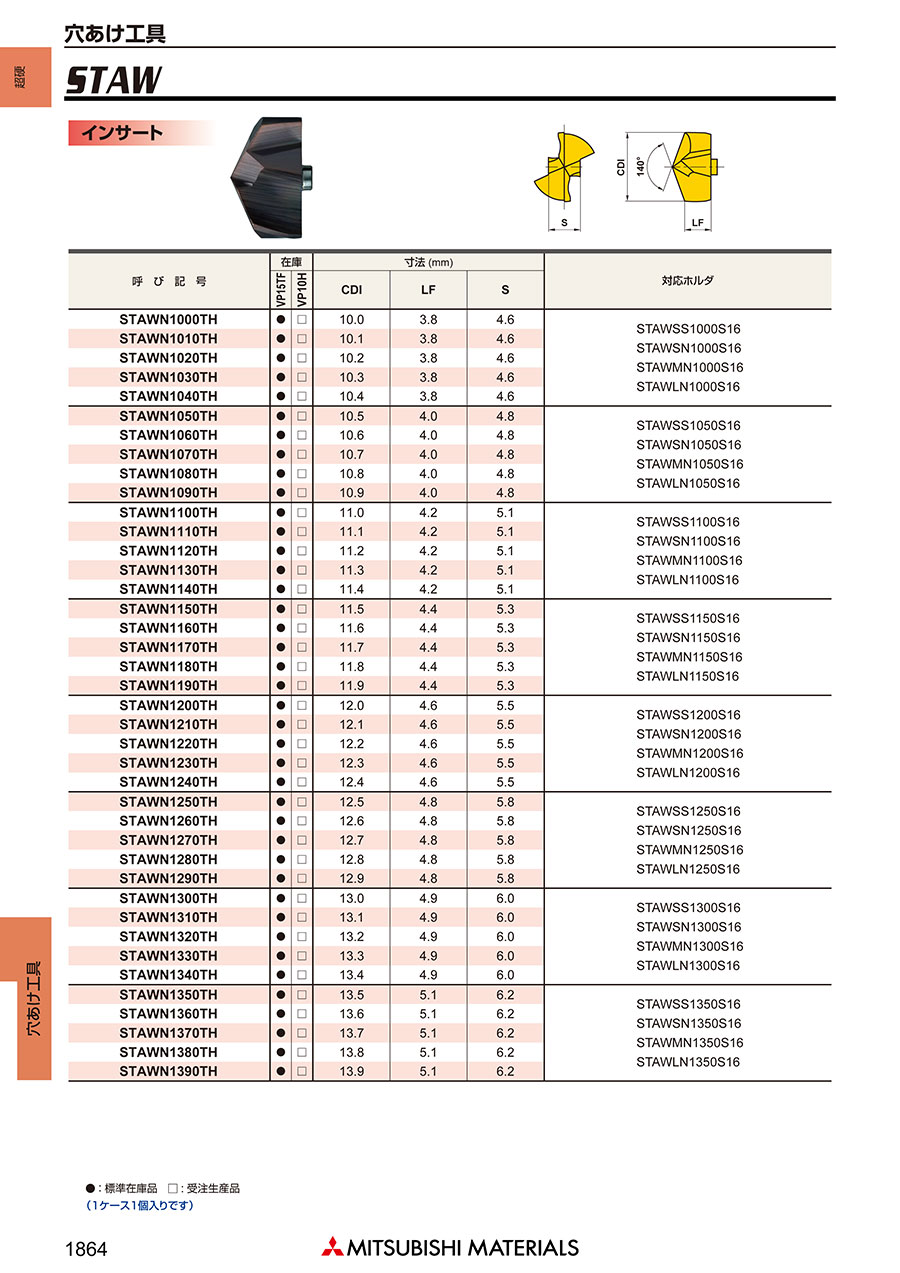

カタログ

商品情報

ドリル用インサート STAWNの詳細

ドリル用インサート STAWN イメージ

回転工具用インサート

ドリル用インサート STAWNの寸法

（単位：mm）

寸法図

呼び記号	VP15TF	寸法（mm）			対応ホルダ
呼び記号	VP15TF	DC	LF	S	対応ホルダ
STAWN1000TH	●	10.0	3.8	4.6	STAWSS1000S16 STAWSN1000S16 STAWMN1000S16 STAWLN1000S16
STAWN1010TH	●	10.1	3.8	4.6
STAWN1020TH	●	10.2	3.8	4.6
STAWN1030TH	●	10.3	3.8	4.6
STAWN1040TH	●	10.4	3.8	4.6
STAWN1050TH	●	10.5	4.0	4.8	STAWSS1050S16 STAWSN1050S16 STAWMN1050S16 STAWLN1050S16
STAWN1060TH	●	10.6	4.0	4.8
STAWN1070TH	●	10.7	4.0	4.8
STAWN1080TH	●	10.8	4.0	4.8
STAWN1090TH	●	10.9	4.0	4.8
STAWN1100TH	●	11.0	4.2	5.1	STAWSS1100S16 STAWSN1100S16 STAWMN1100S16 STAWLN1100S16
STAWN1110TH	●	11.1	4.2	5.1
STAWN1120TH	●	11.2	4.2	5.1
STAWN1130TH	●	11.3	4.2	5.1
STAWN1140TH	●	11.4	4.2	5.1
STAWN1150TH	●	11.5	4.4	5.3	STAWSS1150S16 STAWSN1150S16 STAWMN1150S16 STAWLN1150S16
STAWN1160TH	●	11.6	4.4	5.3
STAWN1170TH	●	11.7	4.4	5.3
STAWN1180TH	●	11.8	4.4	5.3
STAWN1190TH	●	11.9	4.4	5.3
STAWN1200TH	●	12.0	4.6	5.5	STAWSS1200S16 STAWSN1200S16 STAWMN1200S16 STAWLN1200S16
STAWN1210TH	●	12.1	4.6	5.5
STAWN1220TH	●	12.2	4.6	5.5
STAWN1230TH	●	12.3	4.6	5.5
STAWN1240TH	●	12.4	4.6	5.5
STAWN1250TH	●	12.5	4.8	5.8	STAWSS1250S16 STAWSN1250S16 STAWMN1250S16 STAWLN1250S16
STAWN1260TH	●	12.6	4.8	5.8
STAWN1270TH	●	12.7	4.8	5.8
STAWN1280TH	●	12.8	4.8	5.8
STAWN1290TH	●	12.9	4.8	5.8
STAWN1300TH	●	13.0	4.9	6.0	STAWSS1300S16 STAWSN1300S16 STAWMN1300S16 STAWLN1300S16
STAWN1310TH	●	13.1	4.9	6.0
STAWN1320TH	●	13.2	4.9	6.0
STAWN1330TH	●	13.3	4.9	6.0
STAWN1340TH	●	13.4	4.9	6.0
STAWN1350TH	●	13.5	5.1	6.2	STAWSS1350S16 STAWSN1350S16 STAWMN1350S16 STAWLN1350S16
STAWN1360TH	●	13.6	5.1	6.2
STAWN1370TH	●	13.7	5.1	6.2
STAWN1380TH	●	13.8	5.1	6.2
STAWN1390TH	●	13.9	5.1	6.2
STAWN1400TH	●	14.0	5.3	6.4	STAWSS1400S16 STAWSN1400S16 STAWMN1400S16 STAWLN1400S16
STAWN1410TH	●	14.1	5.3	6.4
STAWN1420TH	●	14.2	5.3	6.4
STAWN1430TH	●	14.3	5.3	6.4
STAWN1440TH	●	14.4	5.3	6.4
STAWN1450TH	●	14.5	5.5	6.7	STAWSS1450S16 STAWSN1450S16 STAWMN1450S16 STAWLN1450S16
STAWN1460TH	●	14.6	5.5	6.7
STAWN1470TH	●	14.7	5.5	6.7
STAWN1480TH	●	14.8	5.5	6.7
STAWN1490TH	●	14.9	5.5	6.7
STAWN1500TH	●	15.0	5.7	6.9	STAWSS1500S20 STAWSN1500S20 STAWMN1500S20 STAWLN1500S20
STAWN1510TH	●	15.1	5.7	6.9
STAWN1520TH	●	15.2	5.7	6.9
STAWN1530TH	●	15.3	5.7	6.9
STAWN1540TH	●	15.4	5.7	6.9
STAWN1550T	●	15.5	5.9	7.1	STAWSS1600S20 STAWSN1600S20 STAWMN1600S20 STAWLN1600S20
STAWN1560T	●	15.6	5.9	7.1
STAWN1570T	●	15.7	5.9	7.1
STAWN1580T	●	15.8	5.9	7.1
STAWN1590T	●	15.9	5.9	7.1
STAWN1600T	●	16.0	5.9	7.1
STAWN1610T	●	16.1	5.9	7.1
STAWN1620T	●	16.2	5.9	7.1
STAWN1630T	●	16.3	5.9	7.1
STAWN1640T	●	16.4	5.9	7.1
STAWN1650T	●	16.5	6.3	7.6	STAWSS1700S20 STAWSN1700S20 STAWMN1700S20 STAWLN1700S20
STAWN1660T	●	16.6	6.3	7.6
STAWN1670T	●	16.7	6.3	7.6
STAWN1680T	●	16.8	6.3	7.6
STAWN1690T	●	16.9	6.3	7.6
STAWN1700T	●	17.0	6.3	7.6
STAWN1710T	●	17.1	6.3	7.6
STAWN1720T	●	17.2	6.3	7.6
STAWN1730T	●	17.3	6.3	7.6
STAWN1740T	●	17.4	6.3	7.6
STAWN1750T	●	17.5	6.7	8.1	STAWSS1800S20 STAWSN1800S20 STAWMN1800S20 STAWLN1800S20
STAWN1760T	●	17.6	6.7	8.1
STAWN1770T	●	17.7	6.7	8.1
STAWN1780T	●	17.8	6.7	8.1
STAWN1790T	●	17.9	6.7	8.1
STAWN1800T	●	18.0	6.7	8.1
STAWN1810T	●	18.1	6.7	8.1
STAWN1820T	●	18.2	6.7	8.1
STAWN1830T	●	18.3	6.7	8.1
STAWN1840T	●	18.4	6.7	8.1

型番リスト

表示件数

型番

適合本体

ドリル径（刃径）

(mm)

呼び記号

トラスココード

対応ホルダ

最小発注数量

STAWSS1000S16、STAWSN1000S16、STAWMN1000S16、STAWLN1000S16	10	3.8	10.0	4.6	STAWN1000TH	657-8527	STAWSS1000S16、STAWSN1000S16、STAWMN1000S16、STAWLN1000S16	10個
STAWSS1000S16、STAWSN1000S16、STAWMN1000S16、STAWLN1000S16	10.1	3.8	10.1	4.6	STAWN1010TH	-	STAWSS1000S16、STAWSN1000S16、STAWMN1000S16、STAWLN1000S16	10個
STAWSS1000S16、STAWSN1000S16、STAWMN1000S16、STAWLN1000S16	10.2	3.8	10.2	4.6	STAWN1020TH	-	STAWSS1000S16、STAWSN1000S16、STAWMN1000S16、STAWLN1000S16	10個
STAWSS1000S16、STAWSN1000S16、STAWMN1000S16、STAWLN1000S16	10.3	3.8	10.3	4.6	STAWN1030TH	-	STAWSS1000S16、STAWSN1000S16、STAWMN1000S16、STAWLN1000S16	10個
STAWSS1000S16、STAWSN1000S16、STAWMN1000S16、STAWLN1000S16	10.4	3.8	10.4	4.6	STAWN1040TH	-	STAWSS1000S16、STAWSN1000S16、STAWMN1000S16、STAWLN1000S16	10個
STAWSS1050S16、STAWSN1050S16、STAWMN1050S16、STAWLN1050S16	10.5	4.0	10.5	4.8	STAWN1050TH	657-8535	STAWSS1050S16、STAWSN1050S16、STAWMN1050S16、STAWLN1050S16	10個
STAWSS1050S16、STAWSN1050S16、STAWMN1050S16、STAWLN1050S16	10.6	4.0	10.6	4.8	STAWN1060TH	-	STAWSS1050S16、STAWSN1050S16、STAWMN1050S16、STAWLN1050S16	10個
STAWSS1050S16、STAWSN1050S16、STAWMN1050S16、STAWLN1050S16	10.7	4.0	10.7	4.8	STAWN1070TH	-	STAWSS1050S16、STAWSN1050S16、STAWMN1050S16、STAWLN1050S16	10個
STAWSS1050S16、STAWSN1050S16、STAWMN1050S16、STAWLN1050S16	10.8	4.0	10.8	4.8	STAWN1080TH	-	STAWSS1050S16、STAWSN1050S16、STAWMN1050S16、STAWLN1050S16	10個
STAWSS1050S16、STAWSN1050S16、STAWMN1050S16、STAWLN1050S16	10.9	4.0	10.9	4.8	STAWN1090TH	-	STAWSS1050S16、STAWSN1050S16、STAWMN1050S16、STAWLN1050S16	10個
STAWSS1100S16、STAWSN1100S16、STAWMN1100S16、STAWLN1100S16	11	4.2	11.0	5.1	STAWN1100TH	657-8543	STAWSS1100S16、STAWSN1100S16、STAWMN1100S16、STAWLN1100S16	10個
STAWSS1100S16、STAWSN1100S16、STAWMN1100S16、STAWLN1100S16	11.1	4.2	11.1	5.1	STAWN1110TH	-	STAWSS1100S16、STAWSN1100S16、STAWMN1100S16、STAWLN1100S16	10個
STAWSS1100S16、STAWSN1100S16、STAWMN1100S16、STAWLN1100S16	11.2	4.2	11.2	5.1	STAWN1120TH	-	STAWSS1100S16、STAWSN1100S16、STAWMN1100S16、STAWLN1100S16	10個
STAWSS1100S16、STAWSN1100S16、STAWMN1100S16、STAWLN1100S16	11.3	4.2	11.3	5.1	STAWN1130TH	-	STAWSS1100S16、STAWSN1100S16、STAWMN1100S16、STAWLN1100S16	10個
STAWSS1100S16、STAWSN1100S16、STAWMN1100S16、STAWLN1100S16	11.4	4.2	11.4	5.1	STAWN1140TH	-	STAWSS1100S16、STAWSN1100S16、STAWMN1100S16、STAWLN1100S16	10個
STAWSS1150S16、STAWSN1150S16、STAWMN1150S16、STAWLN1150S16	11.5	4.4	11.5	5.3	STAWN1150TH	657-8551	STAWSS1150S16、STAWSN1150S16、STAWMN1150S16、STAWLN1150S16	10個
STAWSS1150S16、STAWSN1150S16、STAWMN1150S16、STAWLN1150S16	11.6	4.4	11.6	5.3	STAWN1160TH	-	STAWSS1150S16、STAWSN1150S16、STAWMN1150S16、STAWLN1150S16	10個
STAWSS1150S16、STAWSN1150S16、STAWMN1150S16、STAWLN1150S16	11.7	4.4	11.7	5.3	STAWN1170TH	-	STAWSS1150S16、STAWSN1150S16、STAWMN1150S16、STAWLN1150S16	10個
STAWSS1150S16、STAWSN1150S16、STAWMN1150S16、STAWLN1150S16	11.8	4.4	11.8	5.3	STAWN1180TH	-	STAWSS1150S16、STAWSN1150S16、STAWMN1150S16、STAWLN1150S16	10個
STAWSS1150S16、STAWSN1150S16、STAWMN1150S16、STAWLN1150S16	11.9	4.4	11.9	5.3	STAWN1190TH	-	STAWSS1150S16、STAWSN1150S16、STAWMN1150S16、STAWLN1150S16	10個
STAWSS1200S16、STAWSN1200S16、STAWMN1200S16、STAWLN1200S16	12	4.6	12.0	5.5	STAWN1200TH	657-8560	STAWSS1200S16、STAWSN1200S16、STAWMN1200S16、STAWLN1200S16	10個
STAWSS1200S16、STAWSN1200S16、STAWMN1200S16、STAWLN1200S16	12.1	4.6	12.1	5.5	STAWN1210TH	-	STAWSS1200S16、STAWSN1200S16、STAWMN1200S16、STAWLN1200S16	10個
STAWSS1200S16、STAWSN1200S16、STAWMN1200S16、STAWLN1200S16	12.2	4.6	12.2	5.5	STAWN1220TH	-	STAWSS1200S16、STAWSN1200S16、STAWMN1200S16、STAWLN1200S16	10個
STAWSS1200S16、STAWSN1200S16、STAWMN1200S16、STAWLN1200S16	12.3	4.6	12.3	5.5	STAWN1230TH	-	STAWSS1200S16、STAWSN1200S16、STAWMN1200S16、STAWLN1200S16	10個
STAWSS1200S16、STAWSN1200S16、STAWMN1200S16、STAWLN1200S16	12.4	4.6	12.4	5.5	STAWN1240TH	-	STAWSS1200S16、STAWSN1200S16、STAWMN1200S16、STAWLN1200S16	10個
STAWSS1250S16、STAWSN1250S16、STAWMN1250S16、STAWLN1250S16	12.5	4.8	12.5	5.8	STAWN1250TH	657-8578	STAWSS1250S16、STAWSN1250S16、STAWMN1250S16、STAWLN1250S16	10個
STAWSS1250S16、STAWSN1250S16、STAWMN1250S16、STAWLN1250S16	12.6	4.8	12.6	5.8	STAWN1260TH	-	STAWSS1250S16、STAWSN1250S16、STAWMN1250S16、STAWLN1250S16	10個
STAWSS1250S16、STAWSN1250S16、STAWMN1250S16、STAWLN1250S16	12.7	4.8	12.7	5.8	STAWN1270TH	-	STAWSS1250S16、STAWSN1250S16、STAWMN1250S16、STAWLN1250S16	10個
STAWSS1250S16、STAWSN1250S16、STAWMN1250S16、STAWLN1250S16	12.8	4.8	12.8	5.8	STAWN1280TH	657-8586	STAWSS1250S16、STAWSN1250S16、STAWMN1250S16、STAWLN1250S16	10個
STAWSS1250S16、STAWSN1250S16、STAWMN1250S16、STAWLN1250S16	12.9	4.8	12.9	5.8	STAWN1290TH	-	STAWSS1250S16、STAWSN1250S16、STAWMN1250S16、STAWLN1250S16	10個
STAWSS1300S16、STAWSN1300S16、STAWMN1300S16、STAWLN1300S16	13	4.9	13.0	6.0	STAWN1300TH	657-8594	STAWSS1300S16、STAWSN1300S16、STAWMN1300S16、STAWLN1300S16	10個
STAWSS1300S16、STAWSN1300S16、STAWMN1300S16、STAWLN1300S16	13.1	4.9	13.1	6.0	STAWN1310TH	-	STAWSS1300S16、STAWSN1300S16、STAWMN1300S16、STAWLN1300S16	10個
STAWSS1300S16、STAWSN1300S16、STAWMN1300S16、STAWLN1300S16	13.2	4.9	13.2	6.0	STAWN1320TH	-	STAWSS1300S16、STAWSN1300S16、STAWMN1300S16、STAWLN1300S16	10個
STAWSS1300S16、STAWSN1300S16、STAWMN1300S16、STAWLN1300S16	13.3	4.9	13.3	6.0	STAWN1330TH	-	STAWSS1300S16、STAWSN1300S16、STAWMN1300S16、STAWLN1300S16	10個
STAWSS1300S16、STAWSN1300S16、STAWMN1300S16、STAWLN1300S16	13.4	4.9	13.4	6.0	STAWN1340TH	-	STAWSS1300S16、STAWSN1300S16、STAWMN1300S16、STAWLN1300S16	10個
STAWSS1350S16、STAWSN1350S16、STAWMN1350S16、STAWLN1350S16	13.5	5.1	13.5	6.2	STAWN1350TH	657-8608	STAWSS1350S16、STAWSN1350S16、STAWMN1350S16、STAWLN1350S16	10個
STAWSS1350S16、STAWSN1350S16、STAWMN1350S16、STAWLN1350S16	13.6	5.1	13.6	6.2	STAWN1360TH	-	STAWSS1350S16、STAWSN1350S16、STAWMN1350S16、STAWLN1350S16	10個
STAWSS1350S16、STAWSN1350S16、STAWMN1350S16、STAWLN1350S16	13.7	5.1	13.7	6.2	STAWN1370TH	-	STAWSS1350S16、STAWSN1350S16、STAWMN1350S16、STAWLN1350S16	10個
STAWSS1350S16、STAWSN1350S16、STAWMN1350S16、STAWLN1350S16	13.8	5.1	13.8	6.2	STAWN1380TH	-	STAWSS1350S16、STAWSN1350S16、STAWMN1350S16、STAWLN1350S16	10個
STAWSS1350S16、STAWSN1350S16、STAWMN1350S16、STAWLN1350S16	13.9	5.1	13.9	6.2	STAWN1390TH	-	STAWSS1350S16、STAWSN1350S16、STAWMN1350S16、STAWLN1350S16	10個
STAWSS1400S16、STAWSN1400S16、STAWMN1400S16、STAWLN1400S16	14	5.3	14.0	6.4	STAWN1400TH	661-7557	STAWSS1400S16、STAWSN1400S16、STAWMN1400S16、STAWLN1400S16	10個
STAWSS1400S16、STAWSN1400S16、STAWMN1400S16、STAWLN1400S16	14.1	5.3	14.1	6.4	STAWN1410TH	661-7565	STAWSS1400S16、STAWSN1400S16、STAWMN1400S16、STAWLN1400S16	10個
STAWSS1400S16、STAWSN1400S16、STAWMN1400S16、STAWLN1400S16	14.2	5.3	14.2	6.4	STAWN1420TH	661-7573	STAWSS1400S16、STAWSN1400S16、STAWMN1400S16、STAWLN1400S16	10個
STAWSS1400S16、STAWSN1400S16、STAWMN1400S16、STAWLN1400S16	14.3	5.3	14.3	6.4	STAWN1430TH	661-7581	STAWSS1400S16、STAWSN1400S16、STAWMN1400S16、STAWLN1400S16	10個
STAWSS1400S16、STAWSN1400S16、STAWMN1400S16、STAWLN1400S16	14.4	5.3	14.4	6.4	STAWN1440TH	661-7590	STAWSS1400S16、STAWSN1400S16、STAWMN1400S16、STAWLN1400S16	10個
STAWSS1450S16、STAWSN1450S16、STAWMN1450S16、STAWLN1450S16	14.5	5.5	14.5	6.7	STAWN1450TH	661-7603	STAWSS1450S16、STAWSN1450S16、STAWMN1450S16、STAWLN1450S16	10個
STAWSS1450S16、STAWSN1450S16、STAWMN1450S16、STAWLN1450S16	14.6	5.5	14.6	6.7	STAWN1460TH	661-7611	STAWSS1450S16、STAWSN1450S16、STAWMN1450S16、STAWLN1450S16	10個
STAWSS1450S16、STAWSN1450S16、STAWMN1450S16、STAWLN1450S16	14.7	5.5	14.7	6.7	STAWN1470TH	661-7620	STAWSS1450S16、STAWSN1450S16、STAWMN1450S16、STAWLN1450S16	10個
STAWSS1450S16、STAWSN1450S16、STAWMN1450S16、STAWLN1450S16	14.8	5.5	14.8	6.7	STAWN1480TH	661-7638	STAWSS1450S16、STAWSN1450S16、STAWMN1450S16、STAWLN1450S16	10個
STAWSS1450S16、STAWSN1450S16、STAWMN1450S16、STAWLN1450S16	14.9	5.5	14.9	6.7	STAWN1490TH	661-7646	STAWSS1450S16、STAWSN1450S16、STAWMN1450S16、STAWLN1450S16	10個
STAWSS1500S20、STAWSN1500S20、STAWMN1500S20、STAWLN1500S20	15	5.7	15.0	6.9	STAWN1500TH	661-7654	STAWSS1500S20、STAWSN1500S20、STAWMN1500S20、STAWLN1500S20	10個
STAWSS1500S20、STAWSN1500S20、STAWMN1500S20、STAWLN1500S20	15.1	5.7	15.1	6.9	STAWN1510TH	661-7662	STAWSS1500S20、STAWSN1500S20、STAWMN1500S20、STAWLN1500S20	10個
STAWSS1500S20、STAWSN1500S20、STAWMN1500S20、STAWLN1500S20	15.2	5.7	15.2	6.9	STAWN1520TH	661-7671	STAWSS1500S20、STAWSN1500S20、STAWMN1500S20、STAWLN1500S20	10個
STAWSS1500S20、STAWSN1500S20、STAWMN1500S20、STAWLN1500S20	15.3	5.7	15.3	6.9	STAWN1530TH	661-7689	STAWSS1500S20、STAWSN1500S20、STAWMN1500S20、STAWLN1500S20	10個
STAWSS1500S20、STAWSN1500S20、STAWMN1500S20、STAWLN1500S20	15.4	5.7	15.4	6.9	STAWN1540TH	661-7697	STAWSS1500S20、STAWSN1500S20、STAWMN1500S20、STAWLN1500S20	10個
STAWSS1600S20、STAWSN1600S20、STAWMN1600S20、STAWLN1600S20	15.5	5.9	15.5	7.1	STAWN1550T	664-5356	STAWSS1600S20、STAWSN1600S20、STAWMN1600S20、STAWLN1600S20	10個
STAWSS1600S20、STAWSN1600S20、STAWMN1600S20、STAWLN1600S20	15.6	5.9	15.6	7.1	STAWN1560T	664-5364	STAWSS1600S20、STAWSN1600S20、STAWMN1600S20、STAWLN1600S20	10個
STAWSS1600S20、STAWSN1600S20、STAWMN1600S20、STAWLN1600S20	15.7	5.9	15.7	7.1	STAWN1570T	664-5372	STAWSS1600S20、STAWSN1600S20、STAWMN1600S20、STAWLN1600S20	10個
STAWSS1600S20、STAWSN1600S20、STAWMN1600S20、STAWLN1600S20	15.8	5.9	15.8	7.1	STAWN1580T	664-5381	STAWSS1600S20、STAWSN1600S20、STAWMN1600S20、STAWLN1600S20	10個
STAWSS1600S20、STAWSN1600S20、STAWMN1600S20、STAWLN1600S20	15.9	5.9	15.9	7.1	STAWN1590T	664-7481	STAWSS1600S20、STAWSN1600S20、STAWMN1600S20、STAWLN1600S20	10個

通常単価(税別) (税込単価)	通常出荷日

7,841円 ( 8,625円 )	2日目
7,841円 ( 8,625円 )	2日目
7,841円 ( 8,625円 )	2日目
7,841円 ( 8,625円 )	2日目
7,841円 ( 8,625円 )	2日目
7,841円 ( 8,625円 )	2日目
7,841円 ( 8,625円 )	2日目
7,841円 ( 8,625円 )	2日目
7,841円 ( 8,625円 )	2日目
7,841円 ( 8,625円 )	2日目
7,841円 ( 8,625円 )	2日目
7,841円 ( 8,625円 )	2日目
7,841円 ( 8,625円 )	2日目
7,841円 ( 8,625円 )	2日目
7,841円 ( 8,625円 )	2日目
7,841円 ( 8,625円 )	2日目
7,841円 ( 8,625円 )	2日目
7,841円 ( 8,625円 )	2日目
7,841円 ( 8,625円 )	2日目
7,841円 ( 8,625円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,378円 ( 9,216円 )	2日目
8,980円 ( 9,878円 )	2日目
8,980円 ( 9,878円 )	2日目
8,980円 ( 9,878円 )	2日目
8,980円 ( 9,878円 )	2日目
8,980円 ( 9,878円 )	2日目
8,980円 ( 9,878円 )	2日目
8,980円 ( 9,878円 )	2日目
8,980円 ( 9,878円 )	2日目
8,980円 ( 9,878円 )	2日目
8,980円 ( 9,878円 )	2日目
8,980円 ( 9,878円 )	2日目
8,980円 ( 9,878円 )	2日目
8,980円 ( 9,878円 )	2日目
8,980円 ( 9,878円 )	2日目
8,980円 ( 9,878円 )	2日目

基本情報

基本情報

ヘッド交換式超硬ドリル用インサート（汎用）。
【特長】
・新発想のインサートクランプが安定した小径穴加工を実現。
・切れ味、高精度、高剛性を追求した設計。
・8Dまでの穴深さに対応。
・強固なクランプ機構。
・長寿命ボディ&インサート。
【用途】
・穴あけ加工用。

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

サンドビック
CoroDrill 870 用ドリルヘッド
タンガロイ
センター穴加工用ヘッド 2枚刃 VDP
住友電工ハードメタル
SEC-マルチドリル SMD型（内部給油式）用刃先交換ヘッド MSL型

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ドリル用インサート STAWNのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ドリル用インサート STAWN	ドリル用インサート TAWBH	M12下穴加工用TAドリルインサート TTD形	TRISTARドリル用ヘッド	ヘッド交換式ドリル DMC形	ドリルマイスターヘッド交換式ドリル用DMC形ドリルヘッド
メーカー	三菱マテリアル	三菱マテリアル	ダイジェット	三菱マテリアル	タンガロイ	タンガロイ
通常価格	7,841円-	12,196円	7,369円	10,493円 -	7,571円 -	8,005円 -
通常出荷日	2日目	2日目〜	3日目	2日目〜	1日目	1日目
被削材	P（鋼） / M（ステンレス鋼） / K（鋳鉄）	P（鋼）	K（鋳鉄）	P（鋼） / K（鋳鉄）	P（鋼） / M（ステンレス鋼） / K（鋳鉄） / N（非鉄金属） / S（チタン合金） / H（高硬度材）	P（鋼） / M（ステンレス鋼） / K（鋳鉄） / S（チタン合金）
コーティング・表面処理有無	有	有	あり	有	あり	有
材種記号	VP15TF	VP15TF	-	-	-	-
材種	コーティング	コーティング	-	-	-	-
対応ドリル	STAW	TAW	-	-	-	-
