三菱マテリアル

カッタ用インサート NNMU

カタログ

通常単価(税別): 1,663円～3,688円

税込単価: 1,829円～4,057円

通常出荷日：2日目

多コーナ形（正7角形）回転工具用インサート。【特長】・7角形両面使用で高い経済性・両面使用でありながら...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が53型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

カッタ用インサート NNMU○○○-HK/MK/MP/MM/M/L/Rの詳細

NNMU20○○-MK/HK イメージ

NNMU20○○-MM イメージ

NNMU20○○-MP/M イメージ

NNMU13○○-M/L/R イメージ

NNMU20○○-L イメージ

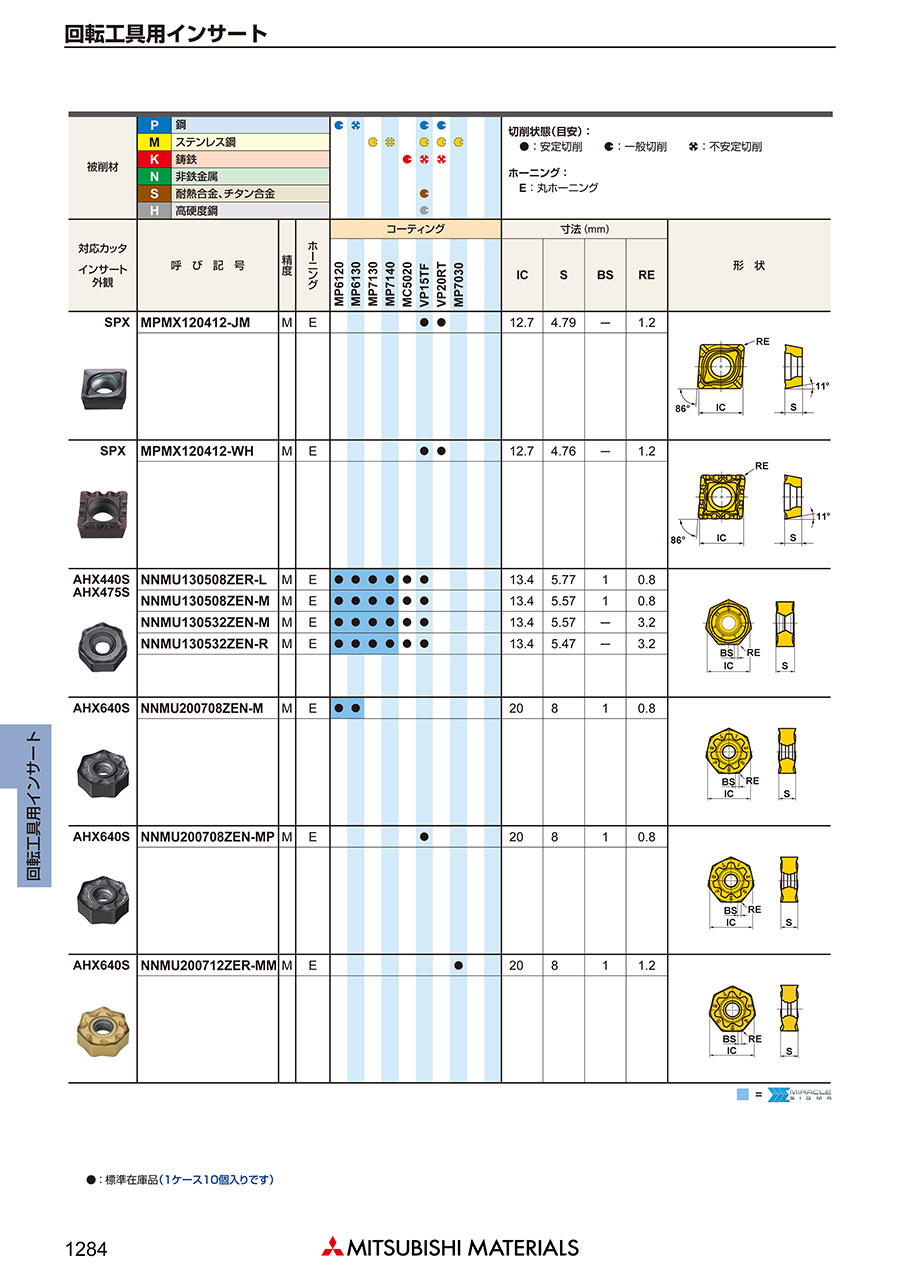

カッタ用インサート NNMU○○○-HK/MK/MP/MM/M/L/Rの寸法

（単位：mm）

NNMU20○○-MK/HKの寸法図

NNMU20○○-MM/Lの寸法図

NNMU20○○-MP/M/の寸法図

NNMU13○○-M/L/Rの寸法図

対応カッタ	呼び記号	精度	ホーニング	コーティング												寸法（mm）
対応カッタ	呼び記号	精度	ホーニング	MC5020	VP15TF	VP20RT	MP6120	MP6130	MP7130	MP7140	MV1020	MP9120	MP9130	MP7030	MV1030	IC	S	BS	RE
AHX640S AHX640W	NNMU200608ZEN-MK	M	E	●	●	●		-	-	-	-	-	-	-	-	20	6.55	1.0	0.8
AHX640S AHX640W	NNMU200608ZEN-HK	M	E	●	●	●	-	-	-	-	-	-	-	-	-	20	6.55	1.0	0.8
AHX640S	NNMU200708ZEN-MP	M	E	-	●	-	-	-	-	-	-	-	-	-	-	20	8	1.0	0.8
AHX440S AHX475S	NNMU130508ZEN-M	M	E	●	●	-	●	●	●	●	-	-	-	-	-	13.4	5.57	1.0	0.8
AHX440S AHX475S	NNMU130508ZER-L	M	E	●	●	-	●	●	●	●	-	-	-	-	-	13.4	5.77	1.0	0.8
AHX440S AHX475S	NNMU130532ZEN-M	M	E	●	●	-	●	●	●	●	-	-	-	-	-	13.4	5.57	-	3.2
AHX440S AHX475S	NNMU130532ZEN-R	M	E	●	●	-	●	●	●	●	-	-	-	-	-	13.4	5.47	-	3.2
AHX640S	NNMU200712ZER-L	M	E	-	-	-	-	-	-	-	-	●	●	-	-	20	8	1.0	1.2
AHX640S	NNMU200708ZEN-M	M	E	-	-	-	●	●	-	-	-	-	-	-	-	20	8	1.0	0.8
AHX640S	NNMU200712ZER-MM	M	E	-	-	-	-	-	-	-	-	-	-	●	-	20	8	1.0	1.2
AHX440 AHX475	NNMU130508ZER-L	M	E	-	-	-	-	-	-	-	●	-	-	-	●	13.4	5.77	1.0	0.8
AHX440 AHX475	NNMU130508ZEN-M	M	E	-	-	-	-	-	-	-	●	-	-	-	●	13.4	5.57	1.0	0.8
AHX440 AHX475	NNMU130532ZEN-M	M	E	-	-	-	-	-	-	-	●	-	-	-	●	13.4	5.57	-	3.2
AHX440 AHX475	NNMU130532ZEN-R	M	E	-	-	-	-	-	-	-	●	-	-	-	●	13.4	5.47	-	3.2

ホーニング：
E：丸ホーニング

型番リスト

表示件数

型番

注文停止中

NNMU130508ZEN-M-MC5020

注文停止中

NNMU130508ZEN-M-MP6120

注文停止中

NNMU130508ZEN-M-MP6130

注文停止中

NNMU130508ZEN-M-MP7130

注文停止中

NNMU130508ZEN-M-MP7140

注文停止中

NNMU130508ZEN-M-MV1020

注文停止中

NNMU130508ZEN-M-MV1030

注文停止中

NNMU130508ZEN-M-VP15TF

注文停止中

NNMU130508ZER-L-MC5020

注文停止中

NNMU130508ZER-L-MP6120

注文停止中

NNMU130508ZER-L-MP6130

注文停止中

NNMU130508ZER-L-MP7130

注文停止中

NNMU130508ZER-L-MP7140

注文停止中

NNMU130508ZER-L-MV1020

注文停止中

NNMU130508ZER-L-MV1030

注文停止中

NNMU130508ZER-L-VP15TF

注文停止中

NNMU130532ZEN-M-MC5020

注文停止中

NNMU130532ZEN-M-MP6120

注文停止中

NNMU130532ZEN-M-MP6130

注文停止中

NNMU130532ZEN-M-MP7130

注文停止中

NNMU130532ZEN-M-MP7140

注文停止中

NNMU130532ZEN-M-MV1020

注文停止中

NNMU130532ZEN-M-MV1030

注文停止中

NNMU130532ZEN-M-VP15TF

注文停止中

NNMU130532ZEN-R-MC5020

注文停止中

NNMU130532ZEN-R-MP6120

注文停止中

NNMU130532ZEN-R-MP6130

注文停止中

NNMU130532ZEN-R-MP7130

注文停止中

NNMU130532ZEN-R-MP7140

注文停止中

NNMU130532ZEN-R-MV1020

注文停止中

NNMU130532ZEN-R-MV1030

注文停止中

NNMU130532ZEN-R-VP15TF

注文停止中

NNMU200608ZEN-HK-MC5020

注文停止中

NNMU200608ZEN-HK-MV1020

注文停止中

NNMU200608ZEN-HK-MV1030

注文停止中

NNMU200608ZEN-HK-VP15TF

注文停止中

NNMU200608ZEN-HK-VP20RT

注文停止中

NNMU200608ZEN-MK-MC5020

注文停止中

NNMU200608ZEN-MK-MV1020

注文停止中

NNMU200608ZEN-MK-MV1030

注文停止中

NNMU200608ZEN-MK-VP15TF

注文停止中

NNMU200608ZEN-MK-VP20RT

注文停止中

NNMU200608ZEN-MK-XC5010

注文停止中

NNMU200708ZEN-M-MP6120

注文停止中

NNMU200708ZEN-M-MP6130

注文停止中

NNMU200708ZEN-M-MV1020

注文停止中

NNMU200708ZEN-M-MV1030

注文停止中

NNMU200708ZEN-MP-VP15TF

注文停止中

NNMU200712ZER-L-MP9120

注文停止中

NNMU200712ZER-L-MP9130

注文停止中

NNMU200712ZER-L-MV1020

注文停止中

NNMU200712ZER-L-MV1030

注文停止中

NNMU200712ZER-MM-MP7030

被削材

(mm)

呼び記号

材種記号

勝手

(mm)

対応カッタ

CADデータ有無

(2D/3D)

ブレーカ記号

最小発注数量

鋳鉄	0.8	NNMU130508ZEN-M	MC5020	左右共用	13.4	5.57	1	AHX440S、AHX475S	-	M	10個
鋼	0.8	NNMU130508ZEN-M	MP6120	左右共用	13.4	5.57	1	AHX440S、AHX475S	-	M	10個
鋼	0.8	NNMU130508ZEN-M	MP6130	左右共用	13.4	5.57	1	AHX440S、AHX475S	-	M	10個
ステンレス鋼	0.8	NNMU130508ZEN-M	MP7130	左右共用	13.4	5.57	1	AHX440S、AHX475S	-	M	10個
ステンレス鋼	0.8	NNMU130508ZEN-M	MP7140	左右共用	13.4	5.57	1	AHX440S、AHX475S	-	M	10個
鋼 / 鋳鉄	0.8	NNMU130508ZEN-M	MV1020	左右共用	13.4	5.09	1	AHX440S、AHX475S	-	M	10個
鋼 / ステンレス鋼 / 鋳鉄	0.8	NNMU130508ZEN-M	MV1030	左右共用	13.4	5.09	1	AHX440S、AHX475S	-	M	10個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	0.8	NNMU130508ZEN-M	VP15TF	左右共用	13.4	5.57	1	AHX440S、AHX475S	-	M	10個
鋳鉄	0.8	NNMU130508ZER-L	MC5020	右勝手	13.4	5.77	1	AHX440S、AHX475S	-	L	10個
鋼	0.8	NNMU130508ZER-L	MP6120	右勝手	13.4	5.77	1	AHX440S、AHX475S	-	L	10個
鋼	0.8	NNMU130508ZER-L	MP6130	右勝手	13.4	5.77	1	AHX440S、AHX475S	-	L	10個
ステンレス鋼	0.8	NNMU130508ZER-L	MP7130	右勝手	13.4	5.77	1	AHX440S、AHX475S	-	L	10個
ステンレス鋼	0.8	NNMU130508ZER-L	MP7140	右勝手	13.4	5.77	1	AHX440S、AHX475S	-	L	10個
鋼 / 鋳鉄	0.8	NNMU130508ZER-L	MV1020	右勝手	13.4	5.09	1	AHX440S、AHX475S	-	L	10個
鋼 / ステンレス鋼 / 鋳鉄	0.8	NNMU130508ZER-L	MV1030	右勝手	13.4	5.09	1	AHX440S、AHX475S	-	L	10個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	0.8	NNMU130508ZER-L	VP15TF	右勝手	13.4	5.77	1	AHX440S、AHX475S	-	L	10個
鋳鉄	3.2	NNMU130532ZEN-M	MC5020	左右共用	13.4	5.57	-	AHX440S、AHX475S	-	M	10個
鋼	3.2	NNMU130532ZEN-M	MP6120	左右共用	13.4	5.57	-	AHX440S、AHX475S	-	M	10個
鋼	3.2	NNMU130532ZEN-M	MP6130	左右共用	13.4	5.57	-	AHX440S、AHX475S	-	M	10個
ステンレス鋼	3.2	NNMU130532ZEN-M	MP7130	左右共用	13.4	5.57	-	AHX440S、AHX475S	-	M	10個
ステンレス鋼	3.2	NNMU130532ZEN-M	MP7140	左右共用	13.4	5.57	-	AHX440S、AHX475S	-	M	10個
鋼 / 鋳鉄	3.2	NNMU130532ZEN-M	MV1020	左右共用	13.4	5.09	-	AHX440S、AHX475S	-	M	10個
鋼 / ステンレス鋼 / 鋳鉄	3.2	NNMU130532ZEN-M	MV1030	左右共用	13.4	5.09	-	AHX440S、AHX475S	-	M	10個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	3.2	NNMU130532ZEN-M	VP15TF	左右共用	13.4	5.57	-	AHX440S、AHX475S	-	M	10個
鋳鉄	3.2	NNMU130532ZEN-R	MC5020	左右共用	13.4	5.47	-	AHX440S、AHX475S	-	R	10個
鋼	3.2	NNMU130532ZEN-R	MP6120	左右共用	13.4	5.47	-	AHX440S、AHX475S	-	R	10個
鋼	3.2	NNMU130532ZEN-R	MP6130	左右共用	13.4	5.47	-	AHX440S、AHX475S	-	R	10個
ステンレス鋼	3.2	NNMU130532ZEN-R	MP7130	左右共用	13.4	5.47	-	AHX440S、AHX475S	-	R	10個
ステンレス鋼	3.2	NNMU130532ZEN-R	MP7140	左右共用	13.4	5.47	-	AHX440S、AHX475S	-	R	10個
鋼 / 鋳鉄	3.2	NNMU130532ZEN-R	MV1020	左右共用	13.4	5.09	-	AHX440S、AHX475S	-	R	10個
鋼 / ステンレス鋼 / 鋳鉄	3.2	NNMU130532ZEN-R	MV1030	左右共用	13.4	5.09	-	AHX440S、AHX475S	-	R	10個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	3.2	NNMU130532ZEN-R	VP15TF	左右共用	13.4	5.47	-	AHX440S、AHX475S	-	R	10個
鋳鉄	0.8	NNMU200608ZEN-HK	MC5020	左右共用	20	6.55	1	AHX640S、AHX640W	3D	HK	10個
鋼 / 鋳鉄	0.8	NNMU200608ZEN-HK	MV1020	左右共用	20	6.1	1	AHX640S	-	HK	10個
鋼 / ステンレス鋼 / 鋳鉄	0.8	NNMU200608ZEN-HK	MV1030	左右共用	20	6.1	1	AHX640S	-	HK	10個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	0.8	NNMU200608ZEN-HK	VP15TF	左右共用	20	6.55	1	AHX640S、AHX640W	3D	HK	10個
鋼 / ステンレス鋼 / 鋳鉄	0.8	NNMU200608ZEN-HK	VP20RT	左右共用	20	6.55	1	AHX640S、AHX640W	3D	HK	10個
鋳鉄	0.8	NNMU200608ZEN-MK	MC5020	左右共用	20	6.55	1	AHX640S、AHX640W	3D	MK	10個
鋼 / 鋳鉄	0.8	NNMU200608ZEN-MK	MV1020	左右共用	20	6.1	1	AHX640S	-	MK	10個
鋼 / ステンレス鋼 / 鋳鉄	0.8	NNMU200608ZEN-MK	MV1030	左右共用	20	6.1	1	AHX640S	-	MK	10個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	0.8	NNMU200608ZEN-MK	VP15TF	左右共用	20	6.55	1	AHX640S、AHX640W	3D	MK	10個
鋼 / ステンレス鋼 / 鋳鉄	0.8	NNMU200608ZEN-MK	VP20RT	左右共用	20	6.55	1	AHX640S、AHX640W	3D	MK	10個
鋳鉄	0.8	NNMU200608ZEN-MK	XC5010	左右共用	20	6.1	1	AHX640S、AHX640W	-	MK	10個
鋼	0.8	NNMU200708ZEN-M	MP6120	左右共用	20	8	1	AHX640S	-	M	10個
鋼	0.8	NNMU200708ZEN-M	MP6130	左右共用	20	8	1	AHX640S	-	M	10個
鋼 / 鋳鉄	0.8	NNMU200708ZEN-M	MV1020	左右共用	20	7.28	1	AHX640S	-	M	10個
鋼 / ステンレス鋼 / 鋳鉄	0.8	NNMU200708ZEN-M	MV1030	左右共用	20	7.28	1	AHX640S	-	M	10個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	0.8	NNMU200708ZEN-MP	VP15TF	左右共用	20	8	1	AHX640S	3D	MP	10個
耐熱合金、チタン合金	1.2	NNMU200712ZER-L	MP9120	右勝手	20	8	1	AHX640S	-	L	10個
耐熱合金、チタン合金	1.2	NNMU200712ZER-L	MP9130	右勝手	20	8	1	AHX640S	-	L	10個
鋼 / 鋳鉄	1.2	NNMU200712ZER-L	MV1020	右勝手	20	7.24	1	AHX640S	-	L	10個
鋼 / ステンレス鋼 / 鋳鉄	1.2	NNMU200712ZER-L	MV1030	右勝手	20	7.24	1	AHX640S	-	L	10個
ステンレス鋼	1.2	NNMU200712ZER-MM	MP7030	右勝手	20	8	1	AHX640S	-	MM	10個

通常単価(税別) (税込単価)	通常出荷日

1,663円 ( 1,829円 )	2日目
1,663円 ( 1,829円 )	2日目
1,663円 ( 1,829円 )	2日目
1,663円 ( 1,829円 )	2日目
1,663円 ( 1,829円 )	2日目
2,022円 ( 2,224円 )	2日目
2,268円 ( 2,495円 )	2日目
1,663円 ( 1,829円 )	2日目
1,663円 ( 1,829円 )	2日目
1,663円 ( 1,829円 )	2日目
1,663円 ( 1,829円 )	2日目
1,663円 ( 1,829円 )	2日目
1,663円 ( 1,829円 )	2日目
2,022円 ( 2,224円 )	2日目
2,268円 ( 2,495円 )	2日目
1,663円 ( 1,829円 )	2日目
1,663円 ( 1,829円 )	2日目
1,663円 ( 1,829円 )	2日目
1,663円 ( 1,829円 )	2日目
1,663円 ( 1,829円 )	2日目
1,663円 ( 1,829円 )	2日目
2,022円 ( 2,224円 )	2日目
2,268円 ( 2,495円 )	2日目
1,663円 ( 1,829円 )	2日目
1,663円 ( 1,829円 )	2日目
1,663円 ( 1,829円 )	2日目
1,663円 ( 1,829円 )	2日目
1,663円 ( 1,829円 )	2日目
1,663円 ( 1,829円 )	2日目
2,022円 ( 2,224円 )	2日目
2,268円 ( 2,495円 )	2日目
1,663円 ( 1,829円 )	2日目
1,957円 ( 2,153円 )	2日目
2,662円 ( 2,928円 )	2日目
2,662円 ( 2,928円 )	2日目
1,957円 ( 2,153円 )	2日目
1,957円 ( 2,153円 )	2日目
1,957円 ( 2,153円 )	2日目
2,662円 ( 2,928円 )	2日目
2,662円 ( 2,928円 )	2日目
1,957円 ( 2,153円 )	2日目
1,957円 ( 2,153円 )	2日目
3,688円 ( 4,057円 )	2日目
1,899円 ( 2,089円 )	2日目
1,899円 ( 2,089円 )	2日目
2,662円 ( 2,928円 )	2日目
2,662円 ( 2,928円 )	2日目
1,957円 ( 2,153円 )	2日目
1,899円 ( 2,089円 )	2日目
1,899円 ( 2,089円 )	2日目
2,662円 ( 2,928円 )	2日目
2,662円 ( 2,928円 )	2日目
1,957円 ( 2,153円 )	2日目

詳細情報

基本情報

基本情報

多コーナ形（正7角形）回転工具用インサート。
【特長】
・7角形両面使用で高い経済性
・両面使用でありながら低切削抵抗ダブルポジ刃形を採用し、多刃による高能率加工を実現
・高剛性を実現
・インサートを厚く設計することで、高送りなどの負荷がかかる加工に対応

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カッタ用インサート NNMUのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qコーナー数が増えた分、インサート単価も高いのでは？

インサート単位で見ると価格は上がりますが、コーナー単価は安くなるので、実質はコスト削減に繋がります。
