サイトウ製作所（ATOM・アトム）

難削材用マイクロドリル標準刃長 ADR-SUSシリーズ

Name: 難削材用 マイクロドリル 標準刃長 ADR-SUSシリーズ
Brand: サイトウ製作所（ATOM・アトム）
SKU: 223004993912
Rating: 5 (1 reviews)

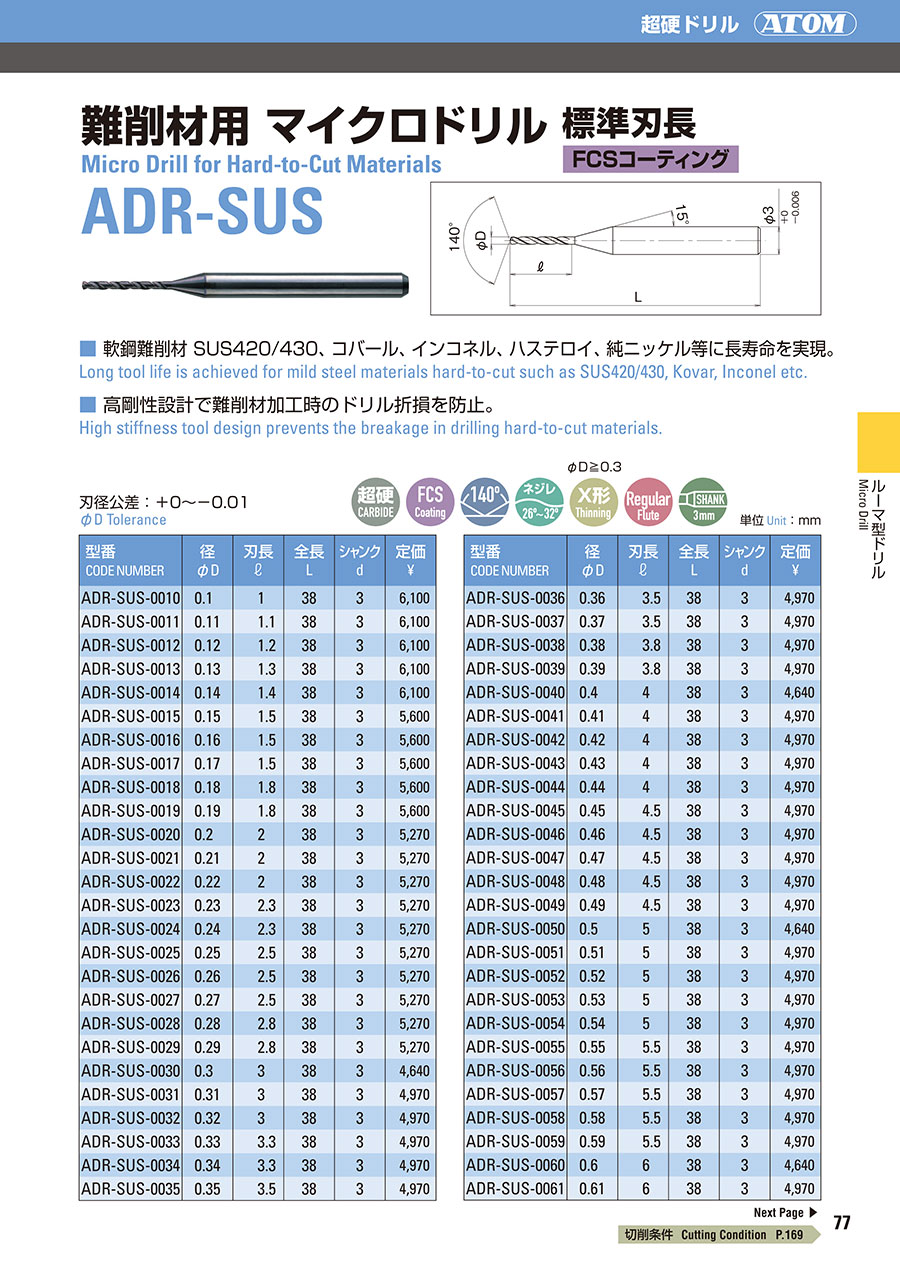

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 3,608円～5,120円

税込単価: 3,969円～5,632円

軟鋼難削材SUS420／430、コバール、インコネル、ハステロイ、純ニッケル等...

詳細情報を確認する

シャンク径・MT No
3
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / チタン
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
鋼用
単品/セット品
単品
先端角 (°)
140
直径公差 (mm)
-0.01～0
工具材質（詳細）
超硬合金
コーティング・表面処理（詳細）
FCS コーティング（TiAlN系）
被削材（詳細）
一般鋼/調質鋼/高硬度鋼/ステンレス鋼
ねじれ角 (°)
26～32
コーティング有無
有
シャンクタイプ詳細
ルーマ型

未確定：候補が290型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

特長

ステンレス鋼などの難削材用に独自に開発した刃部形状は耐磨耗性、耐チッピング性に優れています。かつ全体設計を高剛性仕様とし、耐折損性の向上をはかっています。

ドリル径0.3mmからシンニング付き。スラスト方向の抵抗が削減し、ステンレス鋼加工時の発熱による加工硬化、溶着が抑制され、表面処理効果と併せ長寿命を実現します。

表面処理は小径専用PVDコーティング方式を採用。小径ドリルの切れ刃も均一に皮膜されています。

性能・試験情報

他社ステンレス用ドリル（HSS/コーテイング）との耐摩耗性比較

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

被削材 Work Materials	ステンレス鋼 STAINLESS STEEL
被削材 Work Materials	オーステナイト系 SUS304/316 Austentic		マルテンサイト・フェライト系 SUS420/430 Martensitic & Ferritic		析出硬化系 SUS630 Precipitation
ドリル径 Drill Dia. (mm)	回転数 Rotation (min-1)	送り量 Feed (mm/rev)	回転数 Rotation (min-1)	送り量 Feed (mm/rev)	回転数 Rotation (min-1)	送り量 Feed (mm/rev)
φ0.1～ 0.2	10,000	0.0003～ 0.001	12,500～ 11,200	0.0004～ 0.001	7,100	0.0003～ 0.0008
φ0.3～ 0.4	8,500～ 7,900	0.0015～ 0.003	10,500～ 10,000	0.0015～ 0.003	6,400～ 6,000	0.001～ 0.002
φ0.5～ 0.7	7,600～ 6,800	0.004～ 0.01	9,600～ 9,100	0.004～ 0.01	5,700～ 5,100	0.0035～ 0.0075
φ0.8～ 1.4	6,800～ 6,400	0.015～ 0.02	8,800～ 8,000	0.015～ 0.02	5,100～ 4,800	0.01～ 0.015
φ1.5～ 2	4,300～ 3,200	0.02～ 0.03	5,300～ 4,000	0.03～ 0.05	3,200～ 2,400	0.02～ 0.03
φ2.1～ 3	2,700	0.03～ 0.05	3,200	0.07	2,000	0.04

被削材 Work Materials	超耐熱合金インコネル・ハステロイ Inconel/ Hasteroy		コバール Kovar (FE-Ni-Co 合金)		チタン合金 Titan Alloy
ドリル径 Drill Dia. (mm)	回転数 Rotation (min-1)	送り量 Feed (mm/rev)	回転数 Rotation (min-1)	送り量 Feed (mm/rev)	回転数 Rotation (min-1)	送り量 Feed (mm/rev)
φ0.1～ 0.2	4,300	0.0003～ 0.0007	9,500	0.0003～ 0.0008	7,400	0.0003～ 0.0007
φ0.3～ 0.4	3,900～ 3,600	0.001～ 0.002	8500～ 7,900	0.0015～ 0.003	6,600～ 6,200	0.001～ 0.002
φ0.5～ 0.7	4,900～ 4,400	0.003～ 0.006	7,600～ 6,800	0.004～ 0.01	5,900～ 5,300	0.003～ 0.006
φ0.8～ 1.4	3,100～ 2,900	0.007～ 0.01	6,800～ 6,400	0.015～ 0.02	5,300～ 5,000	0.007～ 0.01
φ1.5～ 2	2,000～ 1,500	0.02～ 0.03	4,300～ 3,200	0.03～ 0.05	3,400～ 2,500	0.02～ 0.03
φ2.1～ 3	1,200	0.04	2,700	0.07	2,000	0.04

細穴、特にφ1.0（直径1.0mm）以下の穴あけ加工の場合には、ガイド穴（センター穴）を施した上で穴加工を行って下さい。ドリル食い付き時の破損・チッピングを防ぎます。
チャッキング時のドリル振れ精度は0.003mm以下に抑えて下さい。
ご使用の機械の最高回転数が上記切削条件に達しない場合は、なるべく安定領域での高い回転数でご使用下さい。その場合送り量も同じ比率で下げて下さい。
ドリルφ0.5（直径0.5mm）以下ご使用の場合は、上記切削条件よりもご使用のスピンドル精度が最も安定する回転数を優先させて下さい。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シンニング

有効加工深さ

(mm)

最小発注数量

0.1	1	38	-	1	1個
0.11	1.1	38	-	1.1	1個
0.12	1.2	38	-	1.2	1個
0.13	1.3	38	-	1.3	1個
0.14	1.4	38	-	1.4	1個
0.15	1.5	38	-	1.5	1個
0.16	1.5	38	-	1.5	1個
0.17	1.5	38	-	1.5	1個
0.18	1.8	38	-	1.8	1個
0.19	1.8	38	-	1.8	1個
0.2	2	38	-	2	1個
0.21	2	38	-	2	1個
0.22	2	38	-	2	1個
0.23	2.3	38	-	2.3	1個
0.24	2.3	38	-	2.3	1個
0.25	2.5	38	-	2.5	1個
0.26	2.5	38	-	2.5	1個
0.27	2.5	38	-	2.5	1個
0.28	2.8	38	-	2.8	1個
0.29	2.8	38	-	2.8	1個
0.3	3	38	X形	3	1個
0.31	3	38	X形	3	1個
0.32	3	38	X形	3	1個
0.33	3.3	38	X形	3.3	1個
0.34	3.3	38	X形	3.3	1個
0.35	3.5	38	X形	3.5	1個
0.36	3.5	38	X形	3.5	1個
0.37	3.5	38	X形	3.5	1個
0.38	3.8	38	X形	3.8	1個
0.39	3.8	38	X形	3.8	1個
0.4	4	38	X形	4	1個
0.41	4	38	X形	4	1個
0.42	4	38	X形	4	1個
0.43	4	38	X形	4	1個
0.44	4	38	X形	4	1個
0.45	4.5	38	X形	4.5	1個
0.46	4.5	38	X形	4.5	1個
0.47	4.5	38	X形	4.5	1個
0.48	4.5	38	X形	4.5	1個
0.49	4.5	38	X形	4.5	1個
0.5	5	38	X形	5	1個
0.52	5	38	X形	5	1個
0.53	5	38	X形	5	1個
0.54	5	38	X形	5	1個
0.55	5.5	38	X形	5.5	1個
0.56	5.5	38	X形	5.5	1個
0.57	5.5	38	X形	5.5	1個
0.58	5.5	38	X形	5.5	1個
0.59	5.5	38	X形	5.5	1個
0.6	6	38	X形	6	1個
0.61	6	38	X形	6	1個
0.62	6	38	X形	6	1個
0.63	6	38	X形	6	1個
0.64	6	38	X形	6	1個
0.65	6.5	38	X形	6.5	1個
0.66	6.5	38	X形	6.5	1個
0.67	6.5	38	X形	6.5	1個
0.68	6.5	38	X形	6.5	1個
0.69	6.5	38	X形	6.5	1個
0.7	7	38	X形	7	1個

通常単価(税別) (税込単価)	通常出荷日

5,120円 ( 5,632円 )	1日目
5,120円 ( 5,632円 )	1日目
5,120円 ( 5,632円 )	5日目
5,120円 ( 5,632円 )	1日目
5,120円 ( 5,632円 )	1日目
4,699円 ( 5,169円 )	1日目
4,699円 ( 5,169円 )	在庫品1日目当日出荷可能
4,699円 ( 5,169円 )	1日目
4,699円 ( 5,169円 )	5日目
4,699円 ( 5,169円 )	1日目
4,426円 ( 4,869円 )	1日目
4,426円 ( 4,869円 )	1日目
4,426円 ( 4,869円 )	在庫品1日目当日出荷可能
4,426円 ( 4,869円 )	1日目
4,426円 ( 4,869円 )	1日目
4,426円 ( 4,869円 )	1日目
4,426円 ( 4,869円 )	1日目
4,426円 ( 4,869円 )	1日目
4,426円 ( 4,869円 )	1日目
4,426円 ( 4,869円 )	在庫品1日目当日出荷可能
3,892円 ( 4,281円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	3日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
3,892円 ( 4,281円 )	在庫品1日目当日出荷可能
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	3日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
3,892円 ( 4,281円 )	在庫品1日目当日出荷可能
4,174円 ( 4,591円 )	5日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
3,892円 ( 4,281円 )	1日目
4,174円 ( 4,591円 )	5日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
4,174円 ( 4,591円 )	1日目
3,892円 ( 4,281円 )	1日目

基本情報

基本情報

軟鋼難削材SUS420／430、コバール、インコネル、ハステロイ、純ニッケル等に長寿命を実現。
【特長】
・高剛性設計で難削材加工時のドリル折損を防止。

カタログ

カタログ (見開き版)

商品担当おすすめ

ダイジェット
ストライクドリル EZN5D形（5Dタイプ）
ダイジェット
ストライクドリル EZN8D形（8Dタイプ）
ダイジェット
ロールタップ下穴用ストライクドリル EZT3D形（3Dタイプ）外部給油式

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

難削材用マイクロドリル標準刃長 ADR-SUSシリーズのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

アルミの切削に使用

満足度：5.02018/08/13

アルミの切削に使用しています。昔から使っているドリルで、安心して継続利用しています。切削に問題なく、よく削ってくれていま...もっと読む

1人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qインコネル厚さ0.3mmに使えるφ1のドリルを紹介して欲しい。

インコネル対応の型番ADR-SUS-0100をご紹介致します。
