サイトウ製作所（ATOM・アトム）

NCポインティングドリル V-ADPF31

カタログ |

通常単価(税別): 5,718円～38,841円

税込単価: 6,290円～42,725円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

NCポインティングドリルV-ADPF31、鋼材用で先端角は120度のTiAlNコーティング。【特長】・...

未確定：候補が63型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

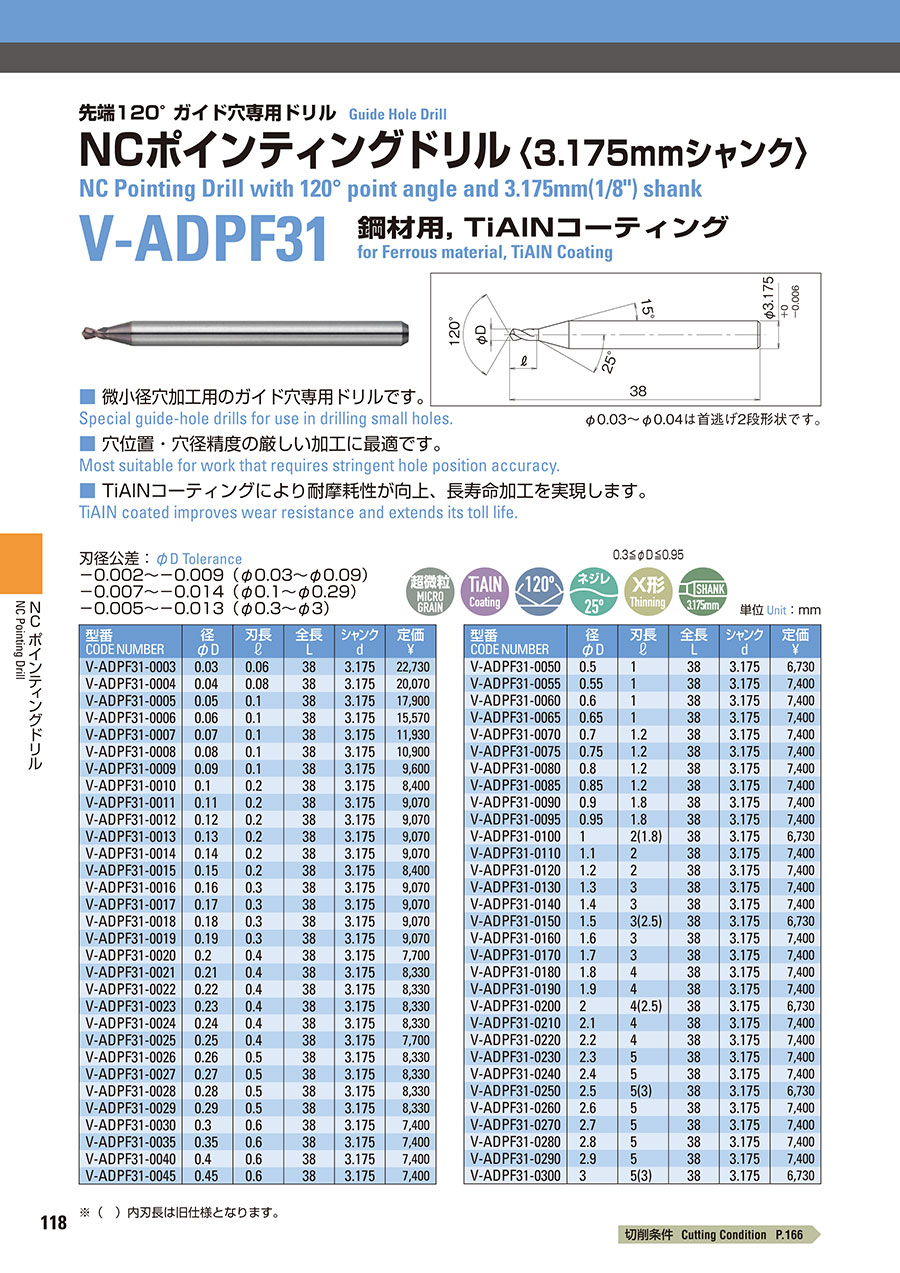

カタログ

商品情報

推奨切削条件

NCポインティングドリルV-ADPF31の特長

寸法図（φ0.03〜0.04（直径0.03〜0.04mm）は首逃げ2段形状）

型番 CODE NUMBER	径 φD	刃長 l	全長 L	シャンク d
ADPF31-0003	0.03	0.06	38	3.175
ADPF31-0004	0.04	0.08	38	3.175
ADPF31-0005	0.05	0.1	38	3.175
ADPF31-0006	0.06	0.1	38	3.175
ADPF31-0007	0.07	0.1	38	3.175
ADPF31-0008	0.08	0.14	38	3.175
ADPF31-0009	0.09	0.1	38	3.175
ADPF31-0010	0.1	0.2	38	3.175
ADPF31-0011	0.11	0.2	38	3.175
ADPF31-0012	0.12	0.2	38	3.175
ADPF31-0013	0.13	0.2	38	3.175
ADPF31-0014	0.14	0.2	38	3.175
ADPF31-0015	0.15	0.2	38	3.175
ADPF31-0016	0.16	0.3	38	3.175
ADPF31-0017	0.17	0.3	38	3.175
ADPF31-0018	0.18	0.3	38	3.175
ADPF31-0019	0.19	0.3	38	3.175
ADPF31-0020	0.2	0.4	38	3.175
ADPF31-0021	0.21	0.4	38	3.175
ADPF31-0022	0.22	0.4	38	3.175
ADPF31-0023	0.23	0.4	38	3.175
ADPF31-0024	0.24	0.4	38	3.175
ADPF31-0025	0.25	0.4	38	3.175
ADPF31-0026	0.26	0.5	38	3.175
ADPF31-0027	0.27	0.5	38	3.175
ADPF31-0028	0.28	0.5	38	3.175
ADPF31-0029	0.29	0.5	38	3.175
ADPF31-0030	0.3	0.6	38	3.175
ADPF31-0035	0.35	0.6	38	3.175
ADPF31-0040	0.4	0.6	38	3.175
ADPF31-0045	0.45	0.6	38	3.175

型番 CODE NUMBER	径 φD	刃長 l	全長 L	シャンク d
V-ADPF31-0050	0.5	1	38	3.175
V-ADPF31-0055	0.55	1	38	3.175
V-ADPF31-0060	0.6	1	38	3.175
V-ADPF31-0065	0.65	1	38	3.175
V-ADPF31-0070	0.7	1.2	38	3.175
V-ADPF31-0075	0.75	1.2	38	3.175
V-ADPF31-0080	0.8	1.2	38	3.175
V-ADPF31-0085	0.85	1.2	38	3.175
V-ADPF31-0090	0.9	1.8	38	3.175
V-ADPF31-0095	0.95	1.8	38	3.175
V-ADPF31-0100	1	2	38	3.175
V-ADPF31-0110	1.1	2	38	3.175
V-ADPF31-0120	1.2	2	38	3.175
V-ADPF31-0130	1.3	3	38	3.175
V-ADPF31-0140	1.4	3	38	3.175
V-ADPF31-0150	1.5	3	38	3.175
V-ADPF31-0160	1.6	3	38	3.175
V-ADPF31-0170	1.7	3	38	3.175
V-ADPF31-0180	1.8	4	38	3.175
V-ADPF31-0190	1.9	4	38	3.175
V-ADPF31-0200	2	4	38	3.175
V-ADPF31-0210	2.1	4	38	3.175
V-ADPF31-0220	2.2	4	38	3.175
V-ADPF31-0230	2.3	5	38	3.175
V-ADPF31-0240	2.4	5	38	3.175
V-ADPF31-0250	2.5	5	38	3.175
V-ADPF31-0260	2.6	5	38	3.175
V-ADPF31-0270	2.7	5	38	3.175
V-ADPF31-0280	2.8	5	38	3.175
V-ADPF31-0290	2.9	5	38	3.175
V-ADPF31-0300	3	5	38	3.175

ガイド穴専用ドリル超硬 NCポインティングドリル

120度タイプ位置決め専用

ガイド穴の底辺が広いと正確な穴位置が得られない。

特徴

小径、微小径穴加工用に設計されたガイド（センター）穴専用ドリル。
φ0.3～0.95（直径0.3～0.95mm）はシンニングを施し、小径で高い位置精度のガイド穴が得られる。
φ1（直径1mm）以上はシンニング無しで先端チゼル幅を小さく設計。高い位置精度を確保しながら、中心付近まで先端角を有効に使用可能。
共にガイド穴底辺の幅は二次工程ドリル芯厚より狭く保たれる。

用途・効果

正確なガイド穴により加工穴曲がりを防ぐ。
ドリル食い付き時に起こる刃先の破損、チッピングを防ぐ。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

ドリル径（刃径）

(mm)

溝長

(mm)

刃径公差

(mm)

シンニング

最小発注数量

0.02	0.04	－0.002～－0.009	-	1個
0.03	0.06	－0.002～－0.009	-	1個
0.04	0.08	－0.002～－0.009	-	1個
0.05	0.1	－0.002～－0.009	-	1個
0.06	0.1	－0.002～－0.009	-	1個
0.07	0.1	－0.002～－0.009	-	1個
0.08	0.1	－0.002～－0.009	-	1個
0.09	0.1	－0.002～－0.009	-	1個
0.1	0.2	－0.007～－0.014	-	1個
0.11	0.2	－0.007～－0.014	-	1個
0.12	0.2	－0.007～－0.014	-	1個
0.13	0.2	－0.007～－0.014	-	1個
0.14	0.2	－0.007～－0.014	-	1個
0.15	0.2	－0.007～－0.014	-	1個
0.16	0.3	－0.007～－0.014	-	1個
0.17	0.3	－0.007～－0.014	-	1個
0.18	0.3	－0.007～－0.014	-	1個
0.19	0.3	－0.007～－0.014	-	1個
0.2	0.4	－0.007～－0.014	-	1個
0.21	0.4	－0.007～－0.014	-	1個
0.22	0.4	－0.007～－0.014	-	1個
0.23	0.4	－0.007～－0.014	-	1個
0.24	0.4	－0.007～－0.014	-	1個
0.25	0.4	－0.007～－0.014	-	1個
0.26	0.5	－0.007～－0.014	-	1個
0.27	0.5	－0.007～－0.014	-	1個
0.28	0.5	－0.007～－0.014	-	1個
0.29	0.5	－0.007～－0.014	-	1個
0.3	0.6	－0.005～－0.013	X形	1個
0.35	0.6	－0.005～－0.013	X形	1個
0.4	0.6	－0.005～－0.013	X形	1個
0.45	0.6	－0.005～－0.013	X形	1個
0.5	1	－0.005～－0.013	X形	1個
0.55	1	－0.005～－0.013	X形	1個
0.6	1	－0.005～－0.013	X形	1個
0.65	1	－0.005～－0.013	X形	1個
0.7	1.2	－0.005～－0.013	X形	1個
0.75	1.2	－0.005～－0.013	X形	1個
0.8	1.2	－0.005～－0.013	X形	1個
0.85	1.2	－0.005～－0.013	X形	1個
0.9	1.8	－0.005～－0.013	X形	1個
0.95	1.8	－0.005～－0.013	X形	1個
1	2	－0.005～－0.013	-	1個
1.1	2	－0.005～－0.013	-	1個
1.2	2	－0.005～－0.013	-	1個
1.3	3	－0.005～－0.013	-	1個
1.4	3	－0.005～－0.013	-	1個
1.5	3	－0.005～－0.013	-	1個
1.6	3	－0.005～－0.013	-	1個
1.7	3	－0.005～－0.013	-	1個
1.8	4	－0.005～－0.013	-	1個
1.9	4	－0.005～－0.013	-	1個
2	4	－0.005～－0.013	-	1個
2.1	4	－0.005～－0.013	-	1個
2.2	4	－0.005～－0.013	-	1個
2.3	5	－0.005～－0.013	-	1個
2.4	5	－0.005～－0.013	-	1個
2.5	5	－0.005～－0.013	-	1個
2.6	5	－0.005～－0.013	-	1個
2.7	5	－0.005～－0.013	-	1個

通常単価(税別) (税込単価)	通常出荷日

38,841円 ( 42,725円 )	3日目
15,678円 ( 17,246円 )	3日目
13,846円 ( 15,231円 )	在庫品1日目当日出荷可能
12,346円 ( 13,581円 )	3日目
10,740円 ( 11,814円 )	3日目
8,226円 ( 9,049円 )	3日目
8,428円 ( 9,271円 )	3日目
7,423円 ( 8,165円 )	3日目
6,490円 ( 7,139円 )	3日目
7,014円 ( 7,715円 )	3日目
7,014円 ( 7,715円 )	3日目
7,014円 ( 7,715円 )	3日目
7,014円 ( 7,715円 )	3日目
6,490円 ( 7,139円 )	3日目
7,014円 ( 7,715円 )	3日目
7,014円 ( 7,715円 )	3日目
7,014円 ( 7,715円 )	3日目
7,014円 ( 7,715円 )	3日目
5,954円 ( 6,549円 )	在庫品1日目当日出荷可能
6,440円 ( 7,084円 )	3日目
6,440円 ( 7,084円 )	3日目
6,440円 ( 7,084円 )	3日目
6,440円 ( 7,084円 )	3日目
5,954円 ( 6,549円 )	3日目
6,440円 ( 7,084円 )	3日目
6,440円 ( 7,084円 )	3日目
6,440円 ( 7,084円 )	3日目
6,440円 ( 7,084円 )	3日目
5,718円 ( 6,290円 )	3日目
5,718円 ( 6,290円 )	3日目
5,718円 ( 6,290円 )	在庫品1日目当日出荷可能
5,718円 ( 6,290円 )	在庫品1日目当日出荷可能
5,905円 ( 6,496円 )	3日目
5,718円 ( 6,290円 )	3日目
5,718円 ( 6,290円 )	3日目
5,718円 ( 6,290円 )	在庫品1日目当日出荷可能
5,718円 ( 6,290円 )	3日目
5,718円 ( 6,290円 )	3日目
5,718円 ( 6,290円 )	在庫品1日目当日出荷可能
5,718円 ( 6,290円 )	3日目
5,718円 ( 6,290円 )	3日目
5,718円 ( 6,290円 )	3日目
5,905円 ( 6,496円 )	3日目
5,718円 ( 6,290円 )	3日目
5,718円 ( 6,290円 )	3日目
5,718円 ( 6,290円 )	3日目
5,718円 ( 6,290円 )	3日目
5,905円 ( 6,496円 )	3日目
5,718円 ( 6,290円 )	在庫品1日目当日出荷可能
5,718円 ( 6,290円 )	3日目
5,718円 ( 6,290円 )	在庫品1日目当日出荷可能
5,718円 ( 6,290円 )	3日目
5,905円 ( 6,496円 )	3日目
5,718円 ( 6,290円 )	3日目
5,718円 ( 6,290円 )	3日目
5,718円 ( 6,290円 )	3日目
5,718円 ( 6,290円 )	3日目
5,905円 ( 6,496円 )	3日目
5,718円 ( 6,290円 )	3日目
5,718円 ( 6,290円 )	3日目

基本情報

基本情報

NCポインティングドリルV-ADPF31、鋼材用で先端角は120度のTiAlNコーティング。
【特長】
・微小径穴加工用のガイド穴専用ドリルです
・穴位置・穴径精度の厳しい加工に最適です
・TiAINコーティングにより耐摩耗性が向上、長寿命加工を実現します
【用途】
・ピッチ精度が厳しい小径多孔穴あけ加工

カタログ

カタログ (見開き版)

商品担当おすすめ

サイトウ製作所（ATOM・アトム）
NCポインティングドリル V-ADPF30
サイトウ製作所（ATOM・アトム）
ルーマドリル 3.175mm シャンク ADR31シリーズ
サイトウ製作所（ATOM・アトム）
NCポインティングドリル ADPF31

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
