住友電工ハードメタル

SEC-D型バイト DDJN型（勝手：右）

カタログ |

通常単価(税別): 7,980円～8,705円

税込単価: 8,778円～9,576円

ダブルクランプ式。外径・倣い切削用【特長】・安定クランプでインサートの耐欠損性...

加工用途
外径 / 倣い
適合チップ形状
D（55°ひし形）
適合チップ逃げ角
ネガ0°（N）
適合チップ切れ刃長
15
勝手
右
切込み角
J：93°（オフセットあり）
クランプ方式
ダブルクランプ(D)
シャンク材質
鋼
クランプセット
SCP-2
推奨締付けトルク (N・ｍ)
5

ご注意

ホルダ本体には、チップは付属しておりません。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

一操作で簡単刃先交換

■クランプ構造

外形図

本図は右勝手（R）を示す。

型番リスト

表示件数

型番

DDJNR2020K15

DDJNR2525M15

DDJNR2525M15E

シャンク高さ

(mm)

シャンク幅

(mm)

全長

(mm)

適合チップ

シャンク断面H/B

最小発注数量

20	20	125	DN□□1504	20	1個
25	25	150	DN□□1504	25	1個
25	25	150	DN□□1506	25	1個

通常単価(税別) (税込単価)	通常出荷日

8,361円 ( 9,197円 )	5日目
7,980円 ( 8,778円 )	3日目
8,705円 ( 9,576円 )	1日目

詳細情報

基本情報

基本情報

ダブルクランプ式。外径・倣い切削用
【特長】
・安定クランプでインサートの耐欠損性向上。
・高いインデックス精度で加工精度向上。
・バイト下面側からのインサート交換作業が可能。
・高能率・断続・高硬度材加工に最適。

ご注意

ホルダ本体には、チップは付属しておりません。

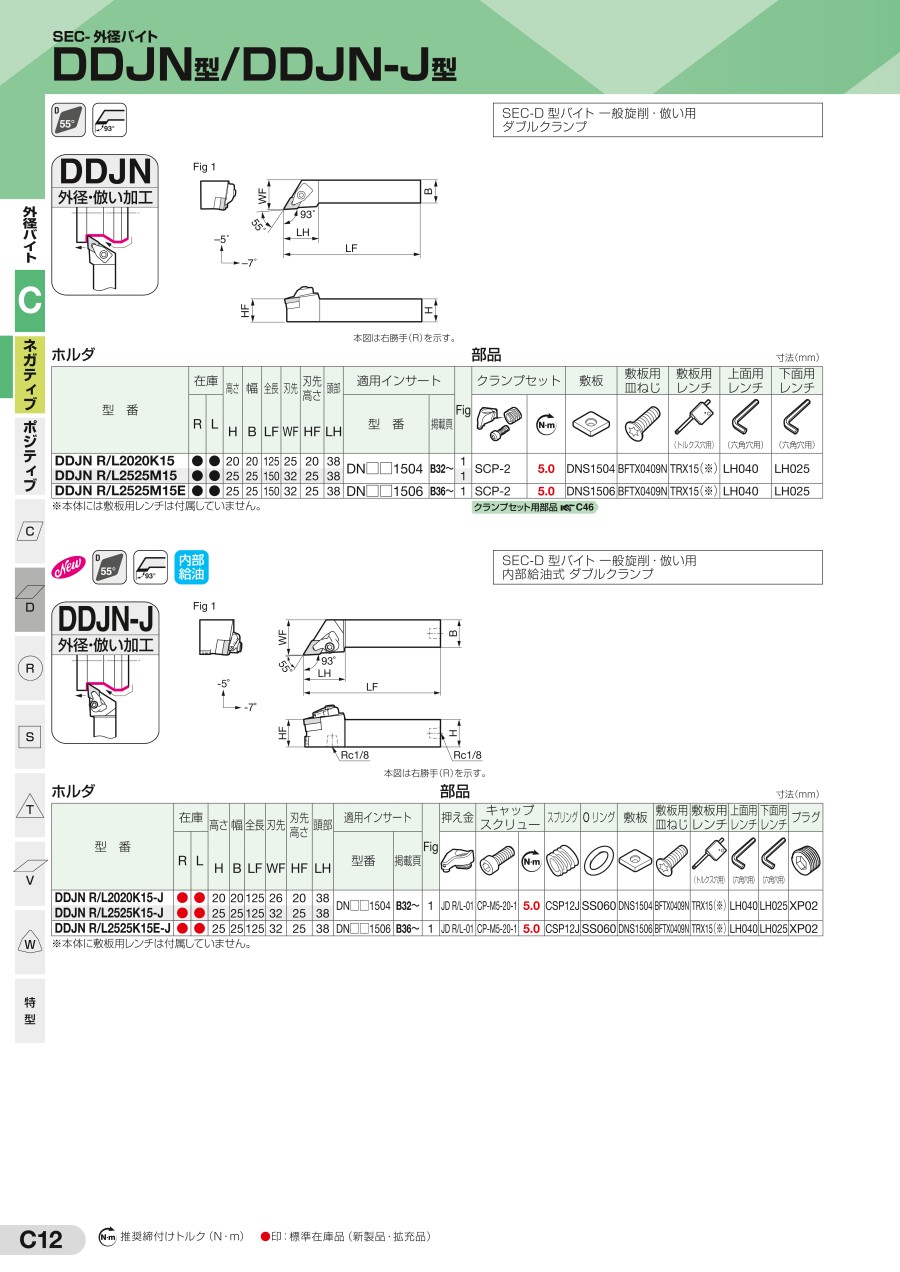

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
