タンガロイ

外径用ホルダ ターニングA ワン・ダブル式バイト DDJNR／L

外径用ホルダ ターニングA ワン・ダブル式バイト DDJNR／L
通常単価(税別)
11,974円～15,113円
税込単価
13,171円～16,624円
通常出荷日：1日目

ワン・ダブル式のバイト。【特長】・アプローチ角：93°。・使用インサート：ネガ55°ひし形。【用途】・...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

外径加工用ホルダ PDJNR／L

タンガロイ

外径加工用ホルダ PDJNR／L
通常価格(税別)： 8,326円 (税込価格：9,159円)

通常出荷日：1 日目 ～

未確定：候補が12型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

ワン・ダブル式バイト DDJNR／Lの仕様

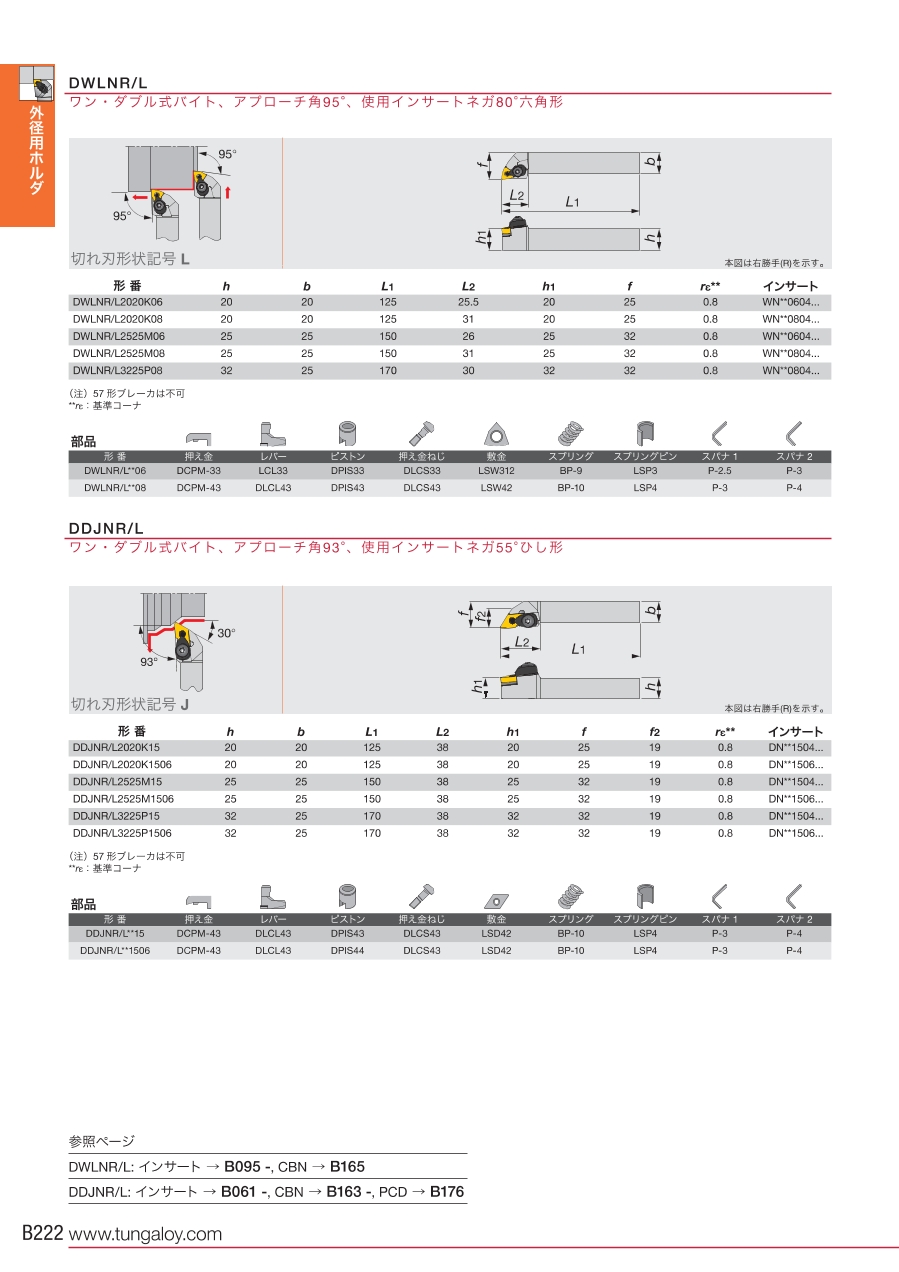

DDJNR／Lの寸法図

DDJNR／Lの寸法図

DDJNR／Lの使用イメージ（切れ刃形状：J）

DDJNR／Lの使用イメージ（切れ刃形状：J）

本図は右勝手（R）を示す。

形番R／LhbL1L2h1ff2re
DDJNR2020K15R20.020.0125.038.020.0025.0019.000.80
DDJNL2020K15L20.020.0125.038.020.0025.0019.000.80
DDJNR2020K1506R20.020.0125.038.020.0025.0019.000.80
DDJNL2020K1506L20.020.0125.038.020.0025.0019.000.80
DDJNR2525M15R25.025.0150.038.025.0032.0019.000.80
DDJNL2525M15L25.025.0150.038.025.0032.0019.000.80
DDJNR2525M1506R25.025.0150.038.025.0032.0019.000.80
DDJNL2525M1506L25.025.0150.038.025.0032.0019.000.80
DDJNR3225P15R32.025.0170.038.032.0032.0019.000.80
DDJNL3225P15L32.025.0170.038.032.0032.0019.000.80
DDJNR3225P1506R32.025.0170.038.032.0032.0019.000.80
DDJNL3225P1506L32.025.0170.038.032.0032.0019.000.80

単位：mm
57形ブレーカは不可

型番リスト

表示件数
  • 1
    • 型番
    DDJNL2020K15
    DDJNL2020K1506
    DDJNL2525M15
    DDJNL2525M1506
    DDJNL3225P15
    DDJNL3225P1506
    DDJNR2020K15
    DDJNR2020K1506
    DDJNR2525M15
    DDJNR2525M1506
    DDJNR3225P15
    DDJNR3225P1506

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    適合チップ

    シャンク断面H/B

    		最小発注数量
    左
    20
    20
    125
    350-3631
    DN□□1504□□
    20
    1個
    左
    20
    20
    125
    350-3640
    DN□□1506□□
    20
    1個
    左
    25
    25
    150
    350-3658
    DN□□1504□□
    25
    1個
    左
    25
    25
    150
    350-3666
    DN□□1506□□
    25
    1個
    左
    32
    25
    170
    350-3674
    DN□□1504□□
    32
    1個
    左
    32
    25
    170
    350-3682
    DN□□1506□□
    32
    1個
    右
    20
    20
    125
    350-3691
    DN□□1504□□
    20
    1個
    右
    20
    20
    125
    350-3704
    DN□□1506□□
    20
    1個
    右
    25
    25
    150
    350-3712
    DN□□1504□□
    25
    1個
    右
    25
    25
    150
    350-3721
    DN□□1506□□
    25
    1個
    右
    32
    25
    170
    350-3739
    DN□□1504□□
    32
    1個
    右
    32
    25
    170
    350-3747
    DN□□1506□□
    32
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,998円
    ( 13,198円 )
    1日目
    11,974円
    ( 13,171円 )
    1日目
    12,564円
    ( 13,820円 )
    1日目
    12,564円
    ( 13,820円 )
    1日目
    15,113円
    ( 16,624円 )
    1日目
    15,113円
    ( 16,624円 )
    1日目
    11,974円
    ( 13,171円 )
    1日目
    11,974円
    ( 13,171円 )
    1日目
    12,564円
    ( 13,820円 )
    1日目
    12,564円
    ( 13,820円 )
    1日目
    15,113円
    ( 16,624円 )
    1日目
    15,113円
    ( 16,624円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ワン・ダブル式のバイト。
    【特長】
    ・アプローチ角：93°。
    ・使用インサート：ネガ55°ひし形。
    【用途】
    ・外径・倣い切削用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    カタログ

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
