住友電工ハードメタル

SEC-D型バイト DCLN型

SEC-D型バイト DCLN型
通常単価(税別)
8,367円～19,516円
税込単価
9,204円～21,468円
通常出荷日：3日目

【仕様】・加工用途：端面・適合チップ形状：C（80°ひし形）・適合チップ逃げ角：ネガ0°（N）・クラン...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。

よく一緒に見られています

SEC-70型バイト PCLN型（勝手：右）

住友電工ハードメタル

SEC-70型バイト PCLN型（勝手：右）
通常価格(税別)： 7,917円 (税込価格：8,709円)

通常出荷日：3 日目 ～

よく一緒に見られています

SEC-D型バイト DCLN型（勝手：右）

住友電工ハードメタル

SEC-D型バイト DCLN型（勝手：右）
通常価格(税別)： 8,378円 (税込価格：9,216円)

通常出荷日：3 日目

未確定：候補が7型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

強固なダブルクランプ方式バイト
1. 安定したクランプでチップの耐欠損性向上
2. 高いインデックス精度で加工精度向上
3. 一操作で簡単刃先交換

SEC-D型ﾊﾞｲﾄ DCLN型　特長関連画像1

性能・試験情報

焼結合金（歯車部分）

SEC-D型ﾊﾞｲﾄ DCLN型　特長関連画像2
ホルダDCLNL2525M12
チップCNMG120408N-SU （EH510Z）
切削条件vc=150m/min, f=0.30mm/rev, ap=0.20mm, Wet

SCR420H（60HRC 自動車部品）

SEC-D型ﾊﾞｲﾄ DCLN型　特長関連画像3

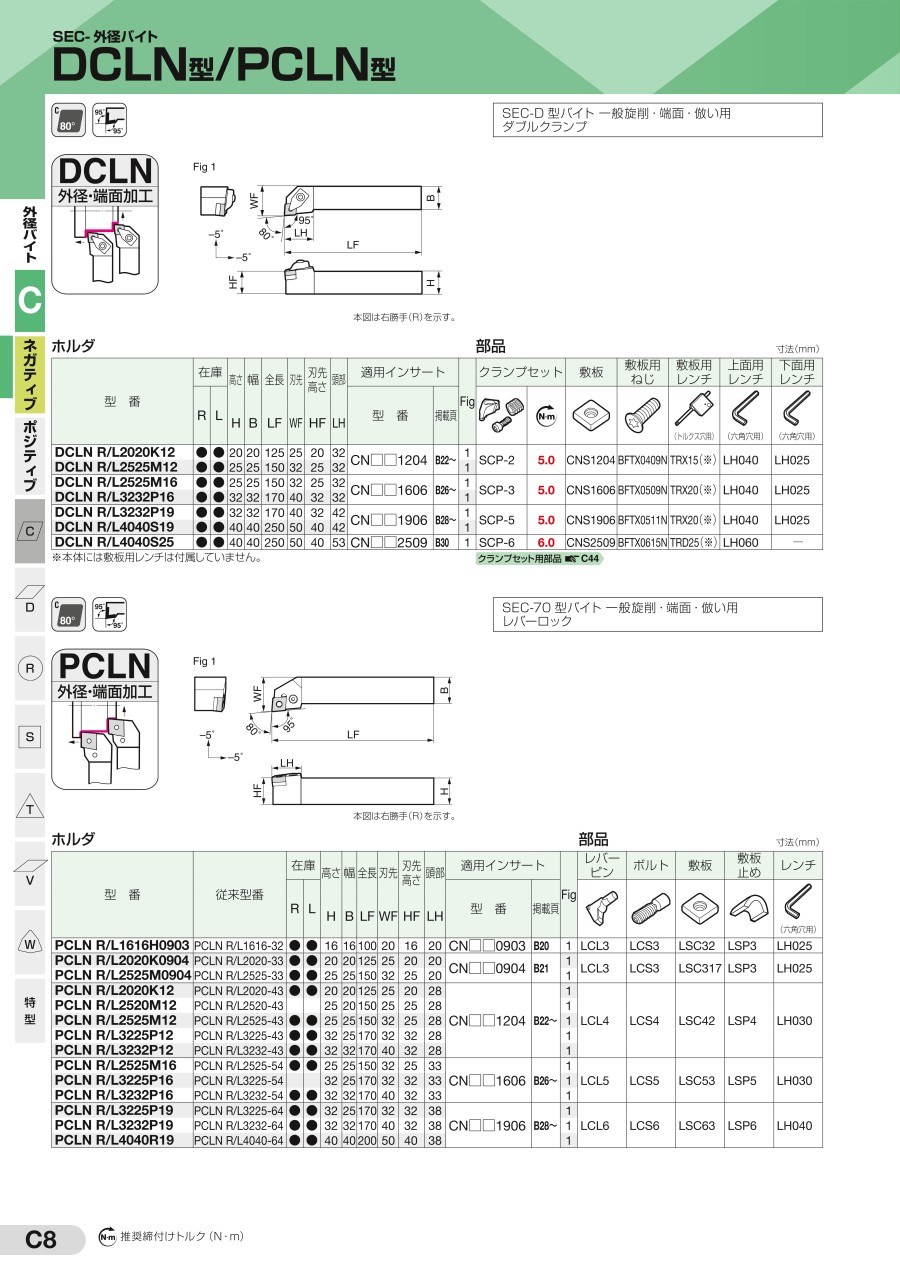

外形図

SEC-D型ﾊﾞｲﾄ DCLN型　外形図



選定サポート情報

製品比較情報

シリーズクランプ機構すくい角クランプ剛性操作性インデックス精度切りくず排出経済性凡例
PECMSDネガポジ
SEC-D型バイト-----●●-◎◎◎○◎＜クランプ機構＞
P：レバーロック式
E：ピンロック式
C：クランプオン式
M：ピン+クランプオン式
S：スクリューオン式
D：ダブルクランプ式
＜特長＞
◎：秀 ◯：優 △：良
SumiTurn T-REXバイト-----●●-◎◎◎○◎
SEC-70型バイト●-----●-◎◎◎◎○
SEC-30型バイト-●----●-△○△◎◎
SEC-M型バイト---●--●-◎◎○○○
SEC-60型バイト---●--●-◎○◎◎○
スミボロンPR型バイト●------●◎◎◎◎△

型番リスト

表示件数
  • 1
    • 型番
    DCLNL2020K12
    DCLNL2525M12
    DCLNL2525M16
    DCLNL3232P16
    DCLNL3232P19
    DCLNL4040S19
    DCLNL4040S25

    適合チップ切れ刃長

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    適合チップ

    クランプセット

    シート

    シート止めねじ

    レンチ

    		最小発注数量
    12
    20
    20
    125
    CN□□1204
    SCP-2
    CNS1204
    BFTX0409N
    LH040、LH025
    1個
    12
    25
    25
    150
    CN□□1204
    SCP-2
    CNS1204
    BFTX0409N
    LH040、LH025
    1個
    16
    25
    25
    150
    CN□□1606
    SCP-3
    CNS1606
    BFTX0509N
    LH040、LH025
    1個
    16
    32
    32
    170
    CN□□1606
    SCP-3
    CNS1606
    BFTX0509N
    LH040、LH025
    1個
    19
    32
    32
    170
    CN□□1906
    SCP-5
    CNS1906
    BFTX0511N
    LH040、LH025
    1個
    19
    40
    40
    250
    CN□□1906
    SCP-5
    CNS1906
    BFTX0511N
    LH040、LH025
    1個
    25
    40
    40
    250
    CN□□2509
    SCP-6
    CNS2509
    BFTX0615N
    LH060
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,745円
    ( 9,620円 )
    3日目
    8,367円
    ( 9,204円 )
    3日目
    10,812円
    ( 11,893円 )
    3日目
    13,514円
    ( 14,865円 )
    3日目
    14,742円
    ( 16,216円 )
    3日目
    19,516円
    ( 21,468円 )
    3日目
    19,516円
    ( 21,468円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【仕様】・加工用途：端面・適合チップ形状：C（80°ひし形）・適合チップ逃げ角：ネガ0°（N）・クランプ方式：ダブルクランプ(D)

    ご注意

    • ホルダ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    SEC-D型バイト DCLN型のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    SEC-D型バイト DCLN型
    SEC-D型バイト DCLN型（勝手：右）
    SEC-D型バイト DDNN型
    SEC-D型バイト DDJN型（勝手：右）
    SEC-D型バイト DDJN型（勝手：左）
    SEC-D型バイト DVJN型（勝手：右）
    メーカー住友電工ハードメタル住友電工ハードメタル住友電工ハードメタル住友電工ハードメタル住友電工ハードメタル住友電工ハードメタル
    通常価格8,367円-8,378円 -8,378円 -8,367円 -8,367円 -9,849円 -
    通常出荷日3日目3日目3日目3日目〜3日目3日目
    加工用途外径 / 端面外径 / 端面外径 / 倣い外径 / 倣い外径 / 倣い外径 / 倣い
    適合チップ形状C（80°ひし形）C（80°ひし形）D（55°ひし形）D（55°ひし形）D（55°ひし形）V（35°ひし形）
    適合チップ逃げ角ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）
    勝手左右なし右左右
    切込み角L：95°（オフセットあり）L：95°（オフセットあり）N：63°（オフセットなし）J：93°（オフセットあり）J：93°（オフセットあり）J：93°（オフセットあり）
