MSTコーポレーション

焼ばめ装置 電磁誘導加熱方式 ヒートロボ

焼ばめ装置 電磁誘導加熱方式 ヒートロボ
通常単価(税別)
1,499円～1,008,000円
税込単価
1,649円～1,108,800円

電磁誘導加熱方式の焼ばめ装置。【特長】・瞬間焼ばめ・コンパクトなデスクトップタ...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が12型番あります。
    数量：

    商品情報

    製品特長・仕様

    製品の基本仕様・特長

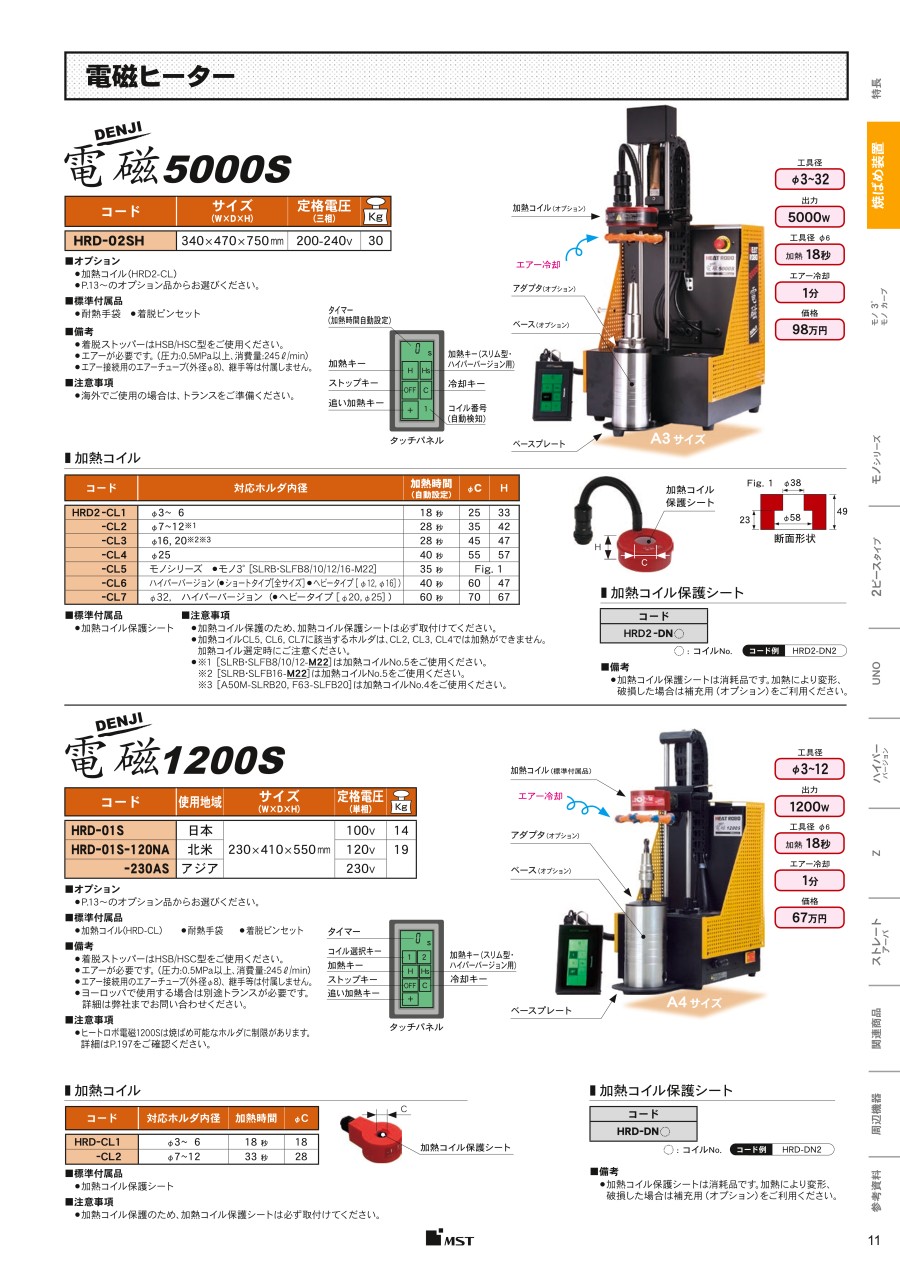

    【電磁ヒーター：電磁（DENJI）5000S】

    焼ばめ装置 電磁誘導加熱方式 ヒートロボ 製品特長
    型番サイズ
    （W×D×H）    		定格電圧
    （三相）    		質量
    （kg）    		工具径出力工具径
    φ6    		エアー冷却
    HRD-02SH340×470×750mm200-240V30φ3～325,000W加熱 18秒1分
    ■標準付属品
    • 耐熱手袋
    • 着脱ピンセット
    ■備考
    • 着脱ストッパーはHSB／HSC型をご使用ください。
    • エアーが必要です。（圧力：0.5MPa以上、消費量：245L/min）
    • エアー接続用のエアーチューブ（外径φ8）、継手等は付属しません。

    【加熱コイル】

    型番対応ホルダ内径加熱時間
    （自動設定）    		φCH
    HRD2-CL1φ3～618秒2533
    HRD2-CL2φ7～12※128秒3542
    HRD2-CL3φ16,20※2※328秒4547
    HRD2-CL4φ2540秒5557
    HRD2-CL5モノシリーズ ・モノ3°［SLRB・SLFB8／10／12／16-M22］35秒Fig.1
    HRD2-CL6ハイパーバージョン（・ショートタイプ［全サイズ］・ヘビータイプ［φ12,φ16］）40秒6047
    HRD2-CL7φ32,ハイパーバージョン（・ヘビータイプ［φ20,φ25］）60秒7067
    HRD-CL1φ3～618秒18-
    HRD-CL2φ7～1233秒28-
    ■標準付属品
    • 加熱コイル保護シート
    ■注意事項
    • 加熱コイルCL5,CL6,CL7に該当するホルダは、CL2,CL3,CL4では加熱ができません。加熱コイル選定時にご注意ください。
    • ※1 ［SLRB・SLFB8／10／12-M22］は加熱コイルNo.5をご使用ください。
      ※2 ［SLRB・SLFB16-M22］は加熱コイルNo.5をご使用ください。
      ※3 ［A50M-SLRB20,F63-SLFB20］は加熱コイルNo.4をご使用ください。

    【加熱コイル保護シート 型番：HRD-DN1】

    • 加熱コイル保護シートは消耗品です。加熱により変形、破損した場合は補充用（オプション）をご利用ください。



    外形図

    焼ばめ装置 電磁誘導加熱方式 ヒートロボ 外形図1

    HRD2-CL1～CL7

    焼ばめ装置 電磁誘導加熱方式 ヒートロボ 外形図2

    HRD-CL1／CL2

    注意・禁止事項

    ■注意事項
    〈電磁ヒーター〉

    • 海外でご使用の場合は、トランスをご準備ください。

    〈加熱コイル〉
    • 加熱コイル保護のため、加熱コイル保護シートは必ず取り付けてください。



    型番リスト

    表示件数
  • 1
    • 型番
    HRD2-CL1
    HRD2-CL2
    HRD2-CL3
    HRD2-CL4
    HRD2-CL5
    HRD2-CL6
    HRD2-CL7
    HRD-01SH
    HRD-02SH
    HRD-CL1
    HRD-CL2
    HRD-DN1

    付属品

    焼ばめ可能寸法

    加熱時間（目安）

    商品タイプ

    φC

    (mm)

    備考

    H

    (mm)

    対応ホルダ内径

    質量

    (kg)

    電源

    (AC-V)

    消費電力

    (W)

    寸法

    (mm)

    エアー冷却時間

    		最小発注数量
    加熱コイル保護シート
    -
    18秒
    加熱コイル
    25
    -
    33
    Φ3～6
    -
    -
    -
    -
    -
    1個
    加熱コイル保護シート
    -
    28秒
    加熱コイル
    35
    -
    42
    Φ7～12
    -
    -
    -
    -
    -
    1個
    加熱コイル保護シート
    -
    28秒
    加熱コイル
    45
    -
    47
    Φ16、Φ20
    -
    -
    -
    -
    -
    1個
    加熱コイル保護シート
    -
    40秒
    加熱コイル
    55
    -
    57
    Φ25
    -
    -
    -
    -
    -
    1個
    加熱コイル保護シート
    -
    35秒
    加熱コイル
    38
    -
    49
    モノシリーズ、モノ3°［SLRB・SLFB8／10／12／16-M22］
    -
    -
    -
    -
    -
    1個
    加熱コイル保護シート
    -
    40秒
    加熱コイル
    60
    -
    47
    ハイパーバージョン（ショートタイプ［全サイズ］／ヘビータイプ［Φ12、Φ16］）
    -
    -
    -
    -
    -
    1個
    加熱コイル保護シート
    -
    60秒
    加熱コイル
    70
    -
    67
    Φ32、ハイパーバージョン（ヘビータイプ［Φ20、Φ25］）
    -
    -
    -
    -
    -
    1個
    耐熱手袋、着脱ピンセット
    工具シャンク径=MAXΦ12
    18秒（Φ6コレットの場合）
    電磁ヒーター
    -
    工場のエアー(5kgf/cm2)が必要です｡(消費エアー量245ℓ/min)接続用のエアーチューブ(外径φ8)､継手はご準備ください｡加熱コイルは付属しておりません。
    -
    -
    13
    100
    1200
    270×410×550mm
    約60秒
    1個
    耐熱手袋、着脱ピンセット
    -
    18秒（Φ6コレットの場合）
    電磁ヒーター
    -
    着脱ストッパーはHSB／HSC型をご使用ください。エアーが必要です。（圧力：0.5MPa以上、消費量：245ℓ/min）。エアー接続用のエアーチューブ（外径Φ8）、継手等は付属しません。
    -
    -
    30
    三相200-240
    5000
    340×470×750mm
    約60秒
    1個
    加熱コイル保護シート
    -
    18秒
    加熱コイル
    18
    -
    -
    Φ3～6
    -
    -
    -
    -
    -
    1個
    加熱コイル保護シート
    -
    33秒
    加熱コイル
    28
    -
    -
    Φ7～12
    -
    -
    -
    -
    -
    1個
    -
    -
    -
    加熱コイル保護シート
    -
    加熱コイル保護シートは消耗品です。加熱により変形、破損した場合は補充用（オプション）をご利用ください。
    -
    -
    -
    -
    -
    -
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    121,500円
    ( 133,650円 )
    3日目
    121,500円
    ( 133,650円 )
    3日目
    121,500円
    ( 133,650円 )
    3日目
    121,500円
    ( 133,650円 )
    3日目
    121,500円
    ( 133,650円 )
    3日目
    121,500円
    ( 133,650円 )
    3日目
    121,500円
    ( 133,650円 )
    3日目
    690,000円
    ( 759,000円 )
    3日目
    1,008,000円
    ( 1,108,800円 )
    3日目
    70,200円
    ( 77,220円 )
    3日目
    70,200円
    ( 77,220円 )
    3日目
    1,499円
    ( 1,649円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    電磁誘導加熱方式の焼ばめ装置。
    【特長】
    ・瞬間焼ばめ
    ・コンパクトなデスクトップタイプ
    ・タッチパネルで簡単操作
    【用途】
    ・焼ばめホルダ専用焼ばめ装置

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
