  • 商品タイプ
    送風機
  • 材質1
    アルミ（ADC12）
  • 特長
    産業用機器や装置などへの組み付けやすさを考えて設計した多用途に適した万能タイプです｡
  • 用途
    集じん機,木工機械,粉砕機,紡績機械,製菓機械,乾燥機,プラスチック押出機,焼却炉,製茶機械,クリーニング機械,熱風発生機,バーナー,印刷機械,包装機械,一般送風,吸じん用｡
  • 内容量
    1台

ご注意

  • 画像は代表画像です。
  • 電源コードは付属しません。別途ご用意下さい。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

【ディージット】
探しまわる購買は
もうおしまい
未確定 14 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

製品特長・仕様

型番羽根車ケーシング吐出内径
（mm）		吐出相フランジ外径
（mm）		吸込相フランジ外径
（mm）		相出力
（kW）		電流（A）
100V200V220V
50Hz60Hz50Hz60Hz60Hz
EC-63Sターボファン636397単0.11.41.7---
EC-63T6363973--0.80.80.8
EC-75S757597単0.23.53.5---
EC-75T7575973--1.21.11.1
EC-04S10097123単0.46.07.8---
EC-H04100971233--2.32.32.1
EC-H0712512314830.75--3.43.33.1
EC-H1012512314831.0--4.14.03.7
EC-H1515014814831.5--6.16.35.9
EP-63Sプレートファン636397単0.11.41.7---
EP-63T6363973--0.80.80.8
EP-75S757597単0.23.53.5---
EP-75T7575973--1.21.11.1
EP-04S10097123単0.46.07.8---
EP-H04100971233--2.32.32.1
EP-H1012512314831.0--4.14.03.7
型番50Hz60Hz質量（kg）
回転数（min-1）最大風量（m3/min）最大静圧
（kPa）		回転数（min-1）最大風量（m3/min）最大静圧
（kPa）
標準形耐熱形
EC-63S2,8004.50.603,4005.50.856.59
EC-63T
EC-75S2,8006.50.803,4007.51.15910
EC-75T
EC-04S2,850131.323,450161.9113.815
EC-H042,90013.51.30161.901718
EC-H072,900211.403,450252.002527
EC-H102,900221.653,45026.52.352628
EC-H152,900301.953,450342.804042
EP-63S2,8005.00.603,4006.00.856.59
EP-63T
EP-75S2,8007.00.803,4008.01.15910
EP-75T
EP-04S2,85013.51.183,450161.6713.815
EP-H042,90012.51.153,450151.651718
EP-H102,90022.51.453,45024（26）2.102628

（ ）内数字は定格以上の最大風量を示す

型番羽根車送風機仕様軸受呼び番号材質接続方式電動機
保護方式		吐出金網・
吸込タンパ		吐出口
可変方向		回転方向
羽根車側反羽根車側ケーシング羽根車
EC-63S
EC-63T		ターボファン標準形6202UUCM6200UUCMADC12SPCC端子台全閉形付・付3.2.1右回転
電動機側から見て時計方向
標準品は3方向です
耐熱形6202ZZC36200ZZC3
EC-75S
EC-75T		標準形6202UUCM6202UUCMADC12SPCC端子台全閉外扇形付・付3.2.1
耐熱形6202ZZC36202ZZC3
EC-04S標準形6304UUCMAC6203UUCMADC12SPCC端子台全閉外扇形ナシ・ナシ3.2.1
耐熱形6304ZZC3AC6203ZZC3
EC-H04標準形6205UU3MAC6203ZZC3
耐熱形6205ZZC3AC6203ZZC3
EC-H07標準形6205UU3MAC6203ZZC3ADC12SPHC端子台全閉外扇形ナシ・付3.2.1
耐熱形6205ZZC3AC6203ZZC3
EC-H10標準形6205UU3MAC6203ZZC3ADC12SPHC端子台全閉外扇形ナシ・付3.2.1
耐熱形6205ZZC3AC6203ZZC3
EC-H15標準形6206UUC3AC6204ZZC3ADC12SPHC端子台全閉外扇形ナシ・付3.2.1
耐熱形6206ZZC3AC6204ZZC3
EP-63S
EP-63T		プレートファン標準形6202UUCM6200UUCMADC12AC2B端子台全閉形付・付3.2.1左回転
電動機側から見て反時計方向
標準品は3方向です
耐熱形6202ZZC36200ZZC3SS400
EP-75S
EP-75T		標準形6202UUCM6202UUCMADC12AC2B端子台全閉外扇形付・付3.2.1
耐熱形6202ZZC36202ZZC3SS400
EP-04S標準形6304UUCMAC6203UUCMADC12ADC12端子台全閉外扇形ナシ・ナシ3.2.1
耐熱形6304ZZC3AC6203ZZC3SPHC
EP-H04標準形6205UU3MAC6203ZZC3ADC12
耐熱形6205ZZC3AC6203ZZC3SPHC
EP-H10標準形6205UU3MAC6203ZZC3ADC12AC2B端子台全閉外扇形ナシ・付3.2.1
耐熱形6205ZZC3AC6203ZZC3SPHC

耐熱形送風機（HT形）の性能は標準品と同じです。ただし吸込ダンパは附属しておりません。

外形図

EC-63S/63T

電動送風機 コンパクトシリーズ EC-63S/63T外形図

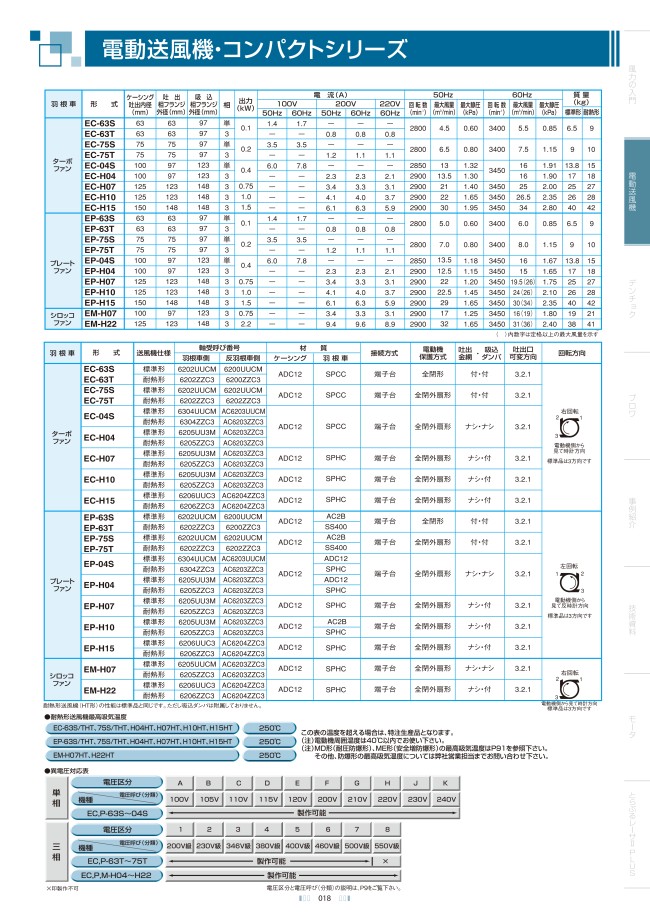

※上記以外の型番についての情報はデジタルカタログをご参照ください。

絞り込み条件：19 項目の仕様が未選択です

  • 電源(V)

  • 最大風量(m3/min)(50/60Hz)

  • 騒音値(dB(A))(50/60Hz)

  • 詳細タイプ

  • 最大静圧50/60Hz(kpa)

  • JANコード

  • トラスココード

  • 吸込口内径(mm)

  • 周波数(Hz)

  • 吐出口外径(mm)

  • 質量(g)

  • 材質2

  • ファン形状

  • 出力(kW)(50/60Hz)

  • 回転方向

  • 外形寸法(mm)奥行

  • 外形寸法(mm)高さ

  • 外形寸法(mm)幅

  • 出力(kW)50Hz

  • 出力(kW)60Hz

  • 内容量

  • タイプ

  • 出荷日

    • すべて
    • 1日以内
    • 4日以内
    • 18日以内
    • 39日以内

型番リスト

表示件数
  • 1
    • 型番
    EC-04S
    EC-63S
    EC-63T
    EC-75S
    EC-75T
    EC-H04
    EC-H07
    EC-H10
    EC-H15
    EP-04S
    EP-63S
    EP-63T
    EP-75T
    EP-H04

    電源

    (V)

    最大風量

    (m3/min)(50/60Hz)

    騒音値(dB(A))

    (50/60Hz)

    詳細タイプ

    最大静圧50/60Hz

    (kpa)

    JANコード

    トラスココード

    吸込口内径(mm)

    周波数(Hz)

    吐出口外径(mm)

    質量(g)

    材質2

    ファン形状

    出力(kW)(50/60Hz)

    回転方向

    外形寸法(mm)奥行

    外形寸法(mm)高さ

    外形寸法(mm)幅

    出力(kW)50Hz

    出力(kW)60Hz

    モータータイプ

    仕様（ファン形状）

    内容量

    		RoHS?最小発注数量
    単相100
    13.0/16.0
    -
    ターボファンタイプ
    1.32/1.91
    4547422416195
    453-7424
    123
    -
    97
    13800.0
    アルミ（SA1D）
    ターボ
    0.4
    右
    332
    370
    389
    0.4
    0.4
    標準効率モーター
    ターボ
    1台
    6
    1個
    単相100
    4.5/5.5
    -
    ターボファンタイプ
    0.60/0.85
    4547422105655
    138-4236
    97
    -
    63
    6500.0
    鉄（SPCC）
    ターボ
    0.1
    右
    239
    275
    274
    0.1
    0.1
    標準効率モーター
    ターボ
    1台
    6
    1個
    三相200
    4.5/5.5
    -
    ターボファンタイプ
    0.60/0.85
    4547422105662
    138-4244
    97
    -
    63
    6500.0
    鉄（SPCC）
    ターボ
    0.1
    右
    239
    275
    274
    0.1
    0.1
    標準効率モーター
    ターボ
    1台
    6
    1個
    単相100
    6.5/7.5
    -
    ターボファンタイプ
    0.80/1.15
    4547422105792
    138-4252
    97
    -
    75
    9000.0
    鉄（SPCC）
    ターボ
    0.2
    右
    264
    315
    320
    0.2
    0.2
    標準効率モーター
    ターボ
    1台
    6
    1個
    三相200
    6.5/7.5
    -
    ターボファンタイプ
    0.80/1.15
    4547422105815
    138-4261
    97
    -
    75
    9000.0
    鉄（SPCC）
    ターボ
    0.2
    右
    264
    315
    320
    0.2
    0.2
    標準効率モーター
    ターボ
    1台
    6
    1個
    三相200
    13.5/16.0
    -
    ターボファンタイプ
    1.30/1.90
    4547422416034
    453-7432
    123
    -
    97
    17000.0
    アルミ（SA1D）
    ターボ
    0.4
    右
    331
    370
    389
    0.4
    0.4
    高効率モーター
    ターボ
    1台
    6
    1個
    三相200
    21.0/25.0
    74/78.5
    ターボファンタイプ
    1.40/2.00
    4547422416041
    453-7441
    148
    -
    123
    25000
    鉄（SPＨC）
    ターボ
    0.75
    右
    374
    515
    450
    0.75
    0.75
    プレミアム効率モーター(IE3)
    ターボ
    1台
    6
    1個
    三相200
    22.0/26.5
    -
    ターボファンタイプ
    1.65/2.35
    4547422416058
    453-7459
    148
    -
    123
    26000.0
    鉄（SPCC）
    ターボ
    1.0
    右
    402
    438
    442
    1.0
    1.0
    プレミアム効率モーター(IE3)
    ターボ
    1台
    6
    1個
    三相200
    30.0/34.0
    77/81
    ターボファンタイプ
    1.95/2.80
    4547422416065
    453-7467
    148
    -
    148
    40000.0
    鉄（SPＨC）
    ターボ
    1.5
    右
    417
    539
    524
    1.5
    1.5
    プレミアム効率モーター(IE3)
    ターボ
    1台
    6
    1個
    単相100
    13.5/16
    -
    プレートファンタイプ
    1.18/1.67
    4547422416201
    453-7475
    123
    -
    97
    13800.0
    アルミ（ADC12）
    -
    0.4
    -
    -
    -
    -
    -
    -
    標準効率モーター
    プレート
    1台
    6
    1個
    単相100
    5.0/6.0
    -
    プレートファンタイプ
    0.60/0.85
    4547422105679
    459-8971
    97
    -
    63
    6500.0
    アルミ（AC2B）
    -
    0.1
    -
    -
    -
    -
    -
    -
    標準効率モーター
    プレート
    1台
    6
    1個
    三相200
    5.0/6.0
    -
    プレートファンタイプ
    0.60/0.85
    4547422105686
    169-7102
    97
    -
    63
    6500.0
    鉄（SS400）
    プレート
    0.1
    -
    -
    -
    -
    -
    -
    標準効率モーター
    プレート
    1台
    6
    1個
    三相200
    7.0/8.0
    -
    プレートファンタイプ
    0.80/1.15
    4547422105846
    169-7129
    97
    -
    75
    9000.0
    鉄（SS400）
    プレート
    0.2
    -
    -
    -
    -
    -
    -
    標準効率モーター
    プレート
    1台
    6
    1個
    三相200
    12.5/15
    -
    プレートファンタイプ
    1.15/1.65
    4547422416072
    453-7483
    123
    -
    97
    17000.0
    アルミ（ADC12）
    プレート
    0.4
    -
    -
    -
    -
    -
    -
    高効率モーター
    プレート
    1台
    6
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    66,250円
    ( 72,875円 )
    1日目
    34,219円
    ( 37,641円 )
    1日目
    33,287円
    ( 36,616円 )
    1日目
    47,857円
    ( 52,643円 )
    1日目
    46,657円
    ( 51,323円 )
    1日目
    63,165円
    ( 69,482円 )
    1日目
    92,904円
    ( 102,194円 )
    4日目
    98,561円
    ( 108,417円 )
    1日目
    114,723円
    ( 126,195円 )
    1日目
    79,148円
    ( 87,063円 )
    18日目
    40,683円
    ( 44,751円 )
    39日目
    33,287円
    ( 36,616円 )
    1日目
    46,657円
    ( 51,323円 )
    1日目
    63,165円
    ( 69,482円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    多用途に適した万能タイプの電動送風機。
    【特長】
    ・産業用機器や装置などへの組み付けやすさを考えて設計したコンパクトタイプ。
    【用途】
    ・印刷機械、焼却炉、包装機械、乾燥機、バーナー、熱風発生機、クリーニング機械に。
    ・温蔵庫、シミ抜き機、製菓機械、一般送風に。
    ・集じん機、木工機械、粉砕機、紡績機械、プラスチック押出機、製茶機械、吸じん用。

    ご注意

    • 画像は代表画像です。
    • 電源コードは付属しません。別途ご用意下さい。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
