三興製作所

OELS（Pシリーズ）Oリング溝加工用ロングシャンク

カタログ |

通常単価(税別): 15,458円～138,946円

税込単価: 17,004円～152,841円

通常出荷日：3日目

【特長】・内圧用に設計してあります（Oリング呼び番号P用）。・OE（P）のロングシャンクタイプです。・...

未確定：候補が19型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

・材質：コバルトハイス
・外径許容差：-0.02～0
・ねじれ角：30°

外形図

推奨切削条件

推奨切削条件表

切削条件時の注意

●溝深さHは、下表より浅くしないでください。

●溝深さH

適用被削材

炭素鋼	合金鋼・工具鋼	プリハードン鋼	ステンレス鋼	鋳鉄	調質鋼			アルミ合金	チタン合金
炭素鋼	合金鋼・工具鋼	プリハードン鋼	ステンレス鋼	鋳鉄	（35HRC）	（40HRC）	（45HRC）	アルミ合金	チタン合金
○	○	○	-	-	○	○	-	○	-

型番リスト

表示件数

型番

呼び寸法

刃径

(mm)

刃長ℓ

(mm)

刃幅

(mm)

シャンク径

(mm)

全長L

(mm)

最小発注数量

P8	11.5	25	2.1	12	150	1個
P9	12.5	25	2.1	12	150	1個
P10	13.5	25	2.1	12	150	1個
P11	15.5	25	2.8	16	150	1個
P12	16.5	25	2.8	16	200	1個
P14	18.5	25	2.8	16	200	1個
P15	19.5	25	2.8	16	200	1個
P16	20.5	25	2.8	16	200	1個
P18	22.3	25	2.9	16	200	1個
P20	24.3	30	2.9	20	250	1個
P21	25.3	30	2.9	20	250	1個
P22	26.3	30	2.9	20	250	1個
P24	30.3	30	4.4	20	250	1個
P25	31.3	30	4.4	20	250	1個
P30	36.3	30	4.4	25	250	1個
P35	41.3	30	4.4	25	250	1個
P40	46.3	30	4.4	32	250	1個
P45	51.3	35	4.4	32	270	1個
P50	56.3	35	4.4	32	270	1個

通常単価(税別) (税込単価)	通常出荷日

15,458円 ( 17,004円 )	3日目
15,458円 ( 17,004円 )	3日目
15,458円 ( 17,004円 )	3日目
17,401円 ( 19,141円 )	3日目
17,401円 ( 19,141円 )	3日目
22,205円 ( 24,426円 )	3日目
22,205円 ( 24,426円 )	3日目
23,181円 ( 25,499円 )	3日目
27,499円 ( 30,249円 )	3日目
29,038円 ( 31,942円 )	3日目
30,627円 ( 33,690円 )	3日目
32,653円 ( 35,918円 )	3日目
41,157円 ( 45,273円 )	3日目
44,148円 ( 48,563円 )	3日目
48,174円 ( 52,991円 )	3日目
71,159円 ( 78,275円 )	3日目
84,013円 ( 92,414円 )	3日目
111,788円 ( 122,967円 )	3日目
138,946円 ( 152,841円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・内圧用に設計してあります（Oリング呼び番号P用）。
・OE（P）のロングシャンクタイプです。
・深い部分のOリング溝加工に最適です。

カタログ

商品TOP

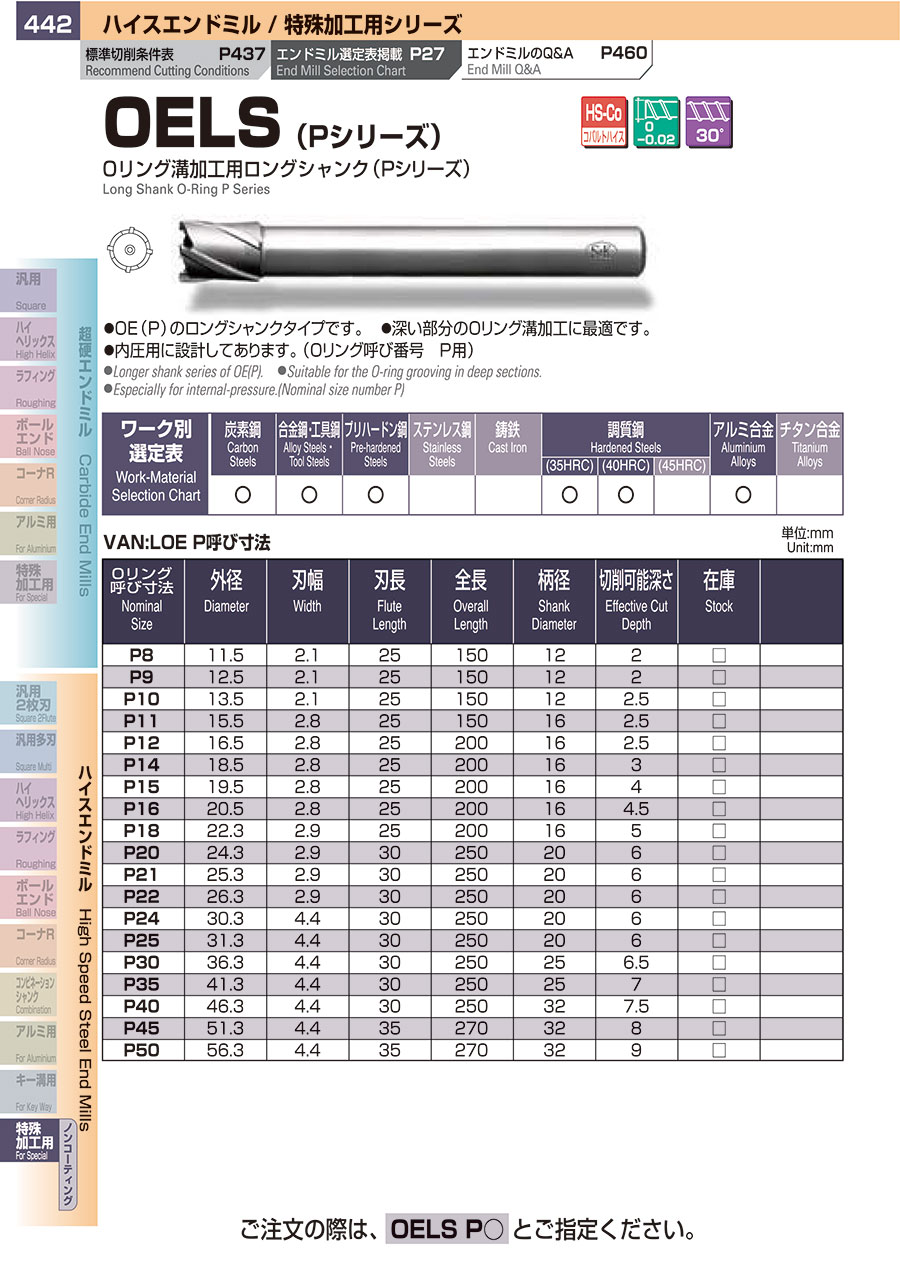

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
