角柱型アイベル水平器（取付穴付）

ツール用品技術窓口

あなたと同じ商品を見たお客様は
こちらの商品も見ています

	アカツキ製作所平クロス型アイベル水平器（取付穴付）
	アカツキ製作所丸型アイベル水平器
	アカツキ製作所平型アイベル水平器

カタログ |

アカツキ製作所

角柱型アイベル水平器（取付穴付）

通常単価(税別): 1,180円～1,425円

税込単価: 1,298円～1,568円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

【特長】・アクリル削り出し加工により精度が優れています。・取付穴付です。【用途】・水平測定。

商品タイプ
アクリル製水平器(角型)
マグネット
なし
材質1
本体：アクリル樹脂（PMMA)
材質2
気泡管：アクリル樹脂(PMMA)

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定 6 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

【特長】
国内生産で品質にこだわり、特注対応も柔軟に対応可能。

【用途】
機械への取付等に使用していただけます。

商品TOP

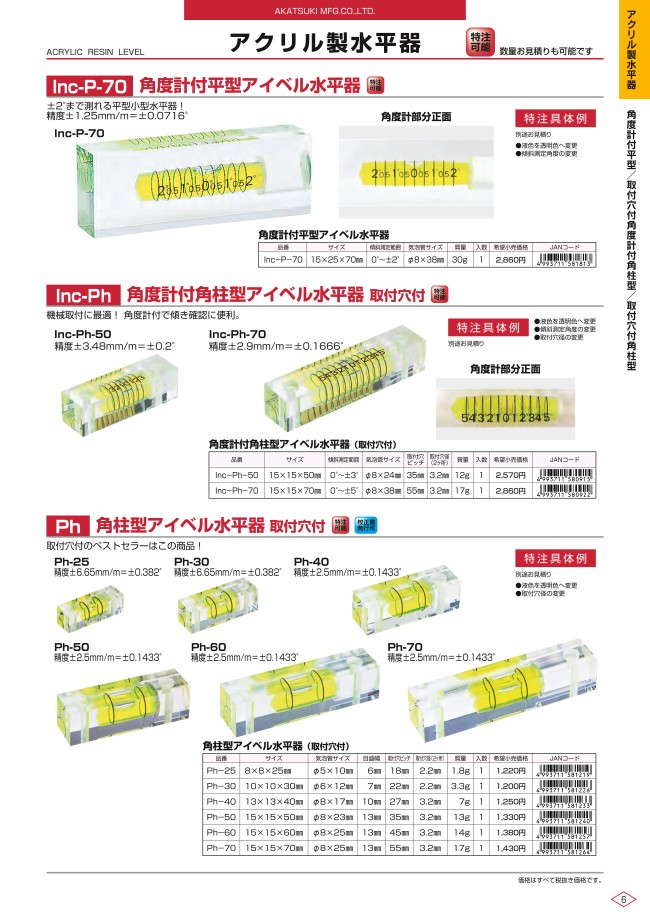

カタログ (見開き版)

絞り込み条件：10 項目の仕様が未選択です

長さ(mm)
- 25
- 30
- 40
- 50
- 60
- 70
高さ(mm)
- 8
- 10
- 13
- 15
厚み(mm)
- 8
- 10
- 13
- 15
精度
- 1.33mm/m=0.0764°
- ±2.5mm/m=±0.1433°
- ±6.65mm/m=±0.382°
感度
- 34'/2mm
- 91'/2mm
仕様
- 取付穴ピッチ：18mm、取付穴径：2.2mm
- 取付穴ピッチ：22mm、取付穴径：2.2mm
- 取付穴ピッチ：27mm、取付穴径：3.2mm
- 取付穴ピッチ：35mm、取付穴径：3.2mm
- 取付穴ピッチ：45mm、取付穴径：3.2mm
- 取付穴ピッチ：55mm、取付穴径：3.2mm
厚さ(mm)
- 8
JANコード
- 4993711581219
- 4993711581226
- 4993711581233
- 4993711581240
- 4993711581257
- 4993711581264
質量(g)
- 1.8
- 3.3
- 7
- 13
- 14
- 17
トラスココード
- 410-0069
- 410-0051
- 410-0042
- 410-0034
- 410-0026
- 410-0018
タイプ
- PH-25
- PH-30
- PH-40
- PH-50
- PH-60
- PH-70
出荷日
すべて
当日出荷可能
1日以内

型番リスト

表示件数

型番

長さ

(mm)

高さ

(mm)

厚み

(mm)

精度

感度

仕様

厚さ(mm)

JANコード

質量(g)

トラスココード

気泡管

RoHS?

最小発注数量

25	8	8	1.33mm/m=0.0764°	91'/2mm	取付穴ピッチ：18mm、取付穴径：2.2mm	8	4993711581219	1.8	410-0018	サイズ：Φ5×10mm	10	1個
30	10	10	±6.65mm/m=±0.382°	91'/2mm	取付穴ピッチ：22mm、取付穴径：2.2mm	-	4993711581226	3.3	410-0026	サイズ：Φ6×12mm	10	1個
40	13	13	±2.5mm/m=±0.1433°	34'/2mm	取付穴ピッチ：27mm、取付穴径：3.2mm	-	4993711581233	7	410-0034	サイズ：Φ8×17mm	10	1個
50	15	15	±2.5mm/m=±0.1433°	34'/2mm	取付穴ピッチ：35mm、取付穴径：3.2mm	-	4993711581240	13	410-0042	サイズ：Φ8×23mm	10	1個
60	15	15	±2.5mm/m=±0.1433°	34'/2mm	取付穴ピッチ：45mm、取付穴径：3.2mm	-	4993711581257	14	410-0051	サイズ：Φ8×25mm	10	1個
70	15	15	±2.5mm/m=±0.1433°	34'/2mm	取付穴ピッチ：55mm、取付穴径：3.2mm	-	4993711581264	17	410-0069	サイズ：Φ8×25mm	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,250円 ( 1,375円 )	1日目
1,250円 ( 1,375円 )	1日目
1,294円 ( 1,423円 )	1日目
1,375円 ( 1,513円 )	在庫品1日目当日出荷可能
1,425円 ( 1,568円 )	1日目
1,180円 ( 1,298円 )	1日目

詳細情報

基本情報

【特長】
・アクリル削り出し加工により精度が優れています。
・取付穴付です。
【用途】
・水平測定。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
