MOLDINO(モルディノ・旧三菱日立ツール)

フライス切削用インサート ZCEW

カタログ

通常単価(税別): 2,099円～7,369円

税込単価: 2,309円～8,106円

通常出荷日：1日目～3日目

アルファボールエンドミル BCF/BCUのインサート（-CE：親刃 -SE：子刃）です。

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

MOLDINO(モルディノ・旧三菱日立ツール)

通常出荷日：在庫品1日目

よく一緒に見られています

MOLDINO(モルディノ・旧三菱日立ツール)

通常出荷日：在庫品1日目

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

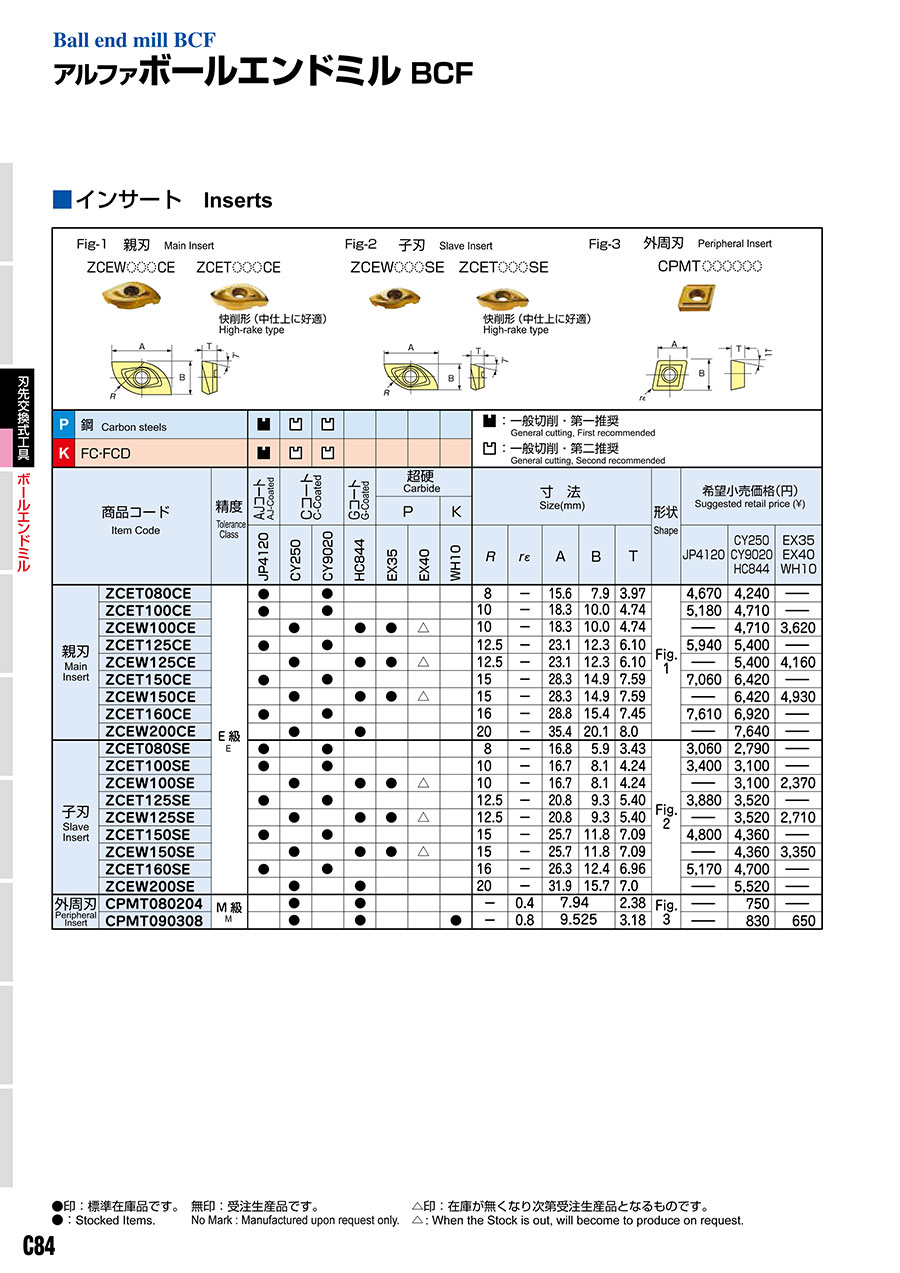

外形図
型番リスト
詳細情報
カタログ

外形図

Fig-1（親刃）

Fig-2（子刃）

規格表

商品コード		精度	寸法（mm）				形状
商品コード		精度	R	A	B	T	形状
親刃	ZCEW100CE-CY250	E 級	10	18.3	10.0	4.74	Fig.1
	ZCEW100CE-HC844
	ZCEW100CE-EX35
	ZCEW100CE-EX40
	ZCEW125CE-CY250		12.5	23.1	12.3	6.10
	ZCEW125CE-HC844
	ZCEW125CE-EX35
	ZCEW125CE-EX40
	ZCEW150CE-CY250		15	28.3	14.9	7.59
	ZCEW150CE-HC844
	ZCEW150CE-EX35
	ZCEW200CE-CY250		20	35.4	20.1	8.0
	ZCEW200CE-HC844		20	35.4	20.1	8.0
子刃	ZCEW100SE-CY250		10	16.7	8.1	4.24	Fig.2
	ZCEW100SE-HC844
	ZCEW100SE-EX35
	ZCEW100SE-EX40
	ZCEW125SE-CY250		12.5	20.8	9.3	5.40
	ZCEW125SE-HC844
	ZCEW125SE-EX35
	ZCEW125SE-EX40
	ZCEW150SE-CY250		15	25.7	11.8	7.09
	ZCEW150SE-HC844
	ZCEW150SE-EX35
	ZCEW150SE-EX40
	ZCEW200SE-CY250		20	31.9	15.7	7.0
	ZCEW200SE-HC844		20	31.9	15.7	7.0

型番リスト

表示件数

型番

逃げ角

被削材

利用可能コーナー数

材質

インサート型番

辺長

(mm)

幅

(mm)

厚さ

(mm)

トラスココード

材種

コーティング詳細

材質分類

最小発注数量

C(7°）	鋼 / 鋳鉄	2	-	ZCEW100CE	18.3	10	4.74	429-7199	CY250	Cコート	-	10個
C(7°）	鋼	2	-	ZCEW100CE	18.3	10	4.74	-	EX35	ノンコート	超硬P	10個
C(7°）	鋼	2	-	ZCEW100CE	18.3	10	4.74	815-7299	EX40	ノンコート	超硬P	10個
C(7°）	鋼	2	-	ZCEW100CE	18.3	10	4.74	429-7202	HC844	Gコート	-	10個
C(7°）	鋼 / 鋳鉄	2	-	ZCEW100SE	16.7	8.1	4.24	429-7211	CY250	Cコート	-	10個
C(7°）	鋼	2	-	ZCEW100SE	16.7	8.1	4.24	-	EX35	ノンコート	超硬P	10個
C(7°）	鋼	2	-	ZCEW100SE	16.7	8.1	4.24	815-7300	EX40	ノンコート	超硬P	10個
C(7°）	鋼	2	-	ZCEW100SE	16.7	8.1	4.24	429-7229	HC844	Gコート	-	10個
C(7°）	鋼 / 鋳鉄	2	-	ZCEW125CE	23.1	12.3	6.10	429-7237	CY250	Cコート	-	10個
C(7°）	鋼	2	-	ZCEW125CE	23.1	12.3	6.10	-	EX35	ノンコート	超硬P	10個
C(7°）	鋼	2	-	ZCEW125CE	23.1	12.3	6.10	429-7245	HC844	Gコート	-	10個
C(7°）	鋼 / 鋳鉄	2	-	ZCEW125SE	20.8	9.3	5.40	429-7253	CY250	Cコート	-	10個
C(7°）	鋼	2	-	ZCEW125SE	20.8	9.3	5.40	-	EX35	ノンコート	超硬P	10個
C(7°）	鋼	2	-	ZCEW125SE	20.8	9.3	5.40	429-7261	HC844	Gコート	-	10個
C(7°）	鋼 / 鋳鉄	2	-	ZCEW150CE	28.3	14.9	7.59	429-7270	CY250	Cコート	-	10個
C(7°）	鋼	2	-	ZCEW150CE	28.3	14.9	7.59	-	EX35	ノンコート	超硬P	10個
C(7°）	鋼	2	-	ZCEW150CE	28.3	14.9	7.59	429-7288	HC844	Gコート	-	10個
C(7°）	鋼 / 鋳鉄	2	-	ZCEW150SE	25.7	11.8	7.09	429-7296	CY250	Cコート	-	10個
C(7°）	鋼	2	-	ZCEW150SE	25.7	11.8	7.09	-	EX35	ノンコート	超硬P	10個
C(7°）	鋼	2	-	ZCEW150SE	25.7	11.8	7.09	429-7300	HC844	Gコート	-	10個
C(7°）	鋼 / 鋳鉄	2	-	ZCEW200CE	35.4	20.1	8.0	429-7318	CY250	Cコート	-	10個
C(7°）	鋼	2	-	ZCEW200CE	35.4	20.1	8.0	429-7326	HC844	Gコート	-	10個
C(7°）	鋼 / 鋳鉄	2	-	ZCEW200SE	31.9	15.7	7	429-7334	CY250	Cコート	-	10個
C(7°）	鋼	2	-	ZCEW200SE	31.9	15.7	7	429-7342	HC844	Gコート	-	10個

通常単価(税別) (税込単価)	通常出荷日

4,549円 ( 5,004円 )	2日目
3,540円 ( 3,894円 )	2日目
2,907円 ( 3,198円 )	2日目
4,549円 ( 5,004円 )	2日目
2,995円 ( 3,295円 )	2日目
2,323円 ( 2,555円 )	2日目
2,099円 ( 2,309円 )	2日目
2,995円 ( 3,295円 )	2日目
5,205円 ( 5,726円 )	2日目
4,071円 ( 4,478円 )	2日目
5,210円 ( 5,731円 )	2日目
3,399円 ( 3,739円 )	2日目
2,654円 ( 2,919円 )	2日目
3,403円 ( 3,743円 )	2日目
5,774円 ( 6,351円 )	1日目
4,823円 ( 5,305円 )	2日目
5,774円 ( 6,351円 )	3日目
4,199円 ( 4,619円 )	3日目
3,278円 ( 3,606円 )	2日目
4,202円 ( 4,622円 )	3日目
7,369円 ( 8,106円 )	2日目
7,369円 ( 8,106円 )	2日目
5,323円 ( 5,855円 )	2日目
5,323円 ( 5,855円 )	2日目

詳細情報

基本情報

基本情報

アルファボールエンドミル BCF/BCUのインサート（-CE：親刃 -SE：子刃）です。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

三菱マテリアル
カッタ用インサート SEMT○○○
タンガロイ
LPSX10/LPSX10-Cシリーズ用インサート AXHU10-MM（底刃）
京セラ
京セラミーリング用チップ PNEU

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
