フクダ精工

柄付Wアングルカッター

Name: 柄付Wアングルカッター
Brand: フクダ精工
SKU: 223000581887
Rating: 4 (7 reviews)

カタログ

通常単価(税別): 12,249円～75,326円

税込単価: 13,474円～82,859円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

V溝加工などに使用する柄付専用カッター。【特長】・60°、90°、120°と豊富にラインナップ。【用途...

詳細を確認

44.0

よく一緒に見られています

フクダ精工

柄付アングルカッター

通常価格(税別)： 11,739円 (税込価格：12,913円)

通常出荷日：在庫品1日目

よく一緒に見られています

フクダ精工

普通刃Tスロットカッター

通常価格(税別)： 11,986円 (税込価格：13,185円)

通常出荷日：在庫品1日目

未確定：候補が29型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

柄付Wアングルカッターの寸法

外形図

角度 60°

角度 (θ)	刃径 (φD)	刃長 (l)	首径 (φd1)	首長 (l1)	全長 (L)	シャンク径 (φd)	刃数 (N)
60゜	15	4	8	17	70	10	10
	20	5	8		80	12
	25	6	10		80	12
	30	8	14	18	85	16	12
	35	10	14	18	90	16	12
	40	12	16	20	95	20	14
	45	16	16	20	100	20	14
	50	18	18	22	110	25	16
	60	20	20	24	120	25	18

角度 90°

角度 (θ)	刃径 (φD)	刃長 (l)	首径 (φd1)	首長 (l1)	全長 (L)	シャンク径 (φd)	刃数 (N)
90゜	10	3	4	10	55	6	8
	15	4	8	17	70	10	10
	20	5	8		80	12
	25	6	10		80	12
	30	8	14	18	85	16	12
	35	10	14	18	90	16	12
	40	12	16	20	95	20	14
	45	16	16	20	100	20	14
	50	18	18	22	110	25	16
	60	20	20	24	120	25	18

角度 120°

角度 (θ)	刃径 (φD)	刃長 (l)	首径 (φd1)	首長 (l1)	全長 (L)	シャンク径 (φd)	刃数 (N)
120゜	10	3	4	10	55	6	8
	15	5	8	17	70	10	10
	20	5	8		80	12
	25	6	10		80	12
	30	8	14	18	85	16	12
	35	10	14	18	90	16	12
	40	12	16	20	95	20	14
	45	16	16	20	100	20	14
	50	18	18	22	110	25	16
	60	20	20	24	120	25	18

型番リスト

表示件数

型番

刃径

(mm)

刃幅

(mm)

アンギュラ片角

シャンク径

(mm)

首径

(mm)

全長

(mm)

刃数

首長(ℓ1)

(mm)

最小発注数量

15	4	60	10	8	70	10	17	1個
20	5	60	12	8	80	10	17	1個
25	6	60	12	10	80	10	17	1個
30	8	60	16	14	85	12	18	1個
35	10	60	16	14	90	12	18	1個
40	12	60	20	16	95	14	20	1個
45	16	60	20	16	100	14	20	1個
50	18	60	25	18	110	16	22	1個
60	20	60	25	20	120	18	24	1個
10	3	90	6	4	55	8	10	1個
15	4	90	10	8	70	10	17	1個
20	5	90	12	8	80	10	17	1個
25	6	90	12	10	80	10	17	1個
30	8	90	16	14	85	12	18	1個
35	10	90	16	14	90	12	18	1個
40	12	90	20	16	95	14	20	1個
45	16	90	20	16	100	14	20	1個
50	18	90	25	18	110	16	22	1個
60	20	90	25	20	120	18	24	1個
10	3	120	6	4	55	8	10	1個
15	5	120	10	8	70	10	17	1個
20	5	120	12	8	80	10	17	1個
25	6	120	12	10	80	10	17	1個
30	8	120	16	14	85	12	18	1個
35	10	120	16	14	90	12	18	1個
40	12	120	20	16	95	14	20	1個
45	16	120	20	16	100	14	20	1個
50	18	120	25	18	110	16	22	1個
60	20	120	25	20	120	18	24	1個

通常単価(税別) (税込単価)	通常出荷日

13,695円 ( 15,065円 )	在庫品1日目当日出荷可能
13,555円 ( 14,911円 )	5日目
16,606円 ( 18,267円 )	5日目
19,259円 ( 21,185円 )	3日目
27,069円 ( 29,776円 )	3日目
33,394円 ( 36,733円 )	3日目
44,479円 ( 48,927円 )	3日目
55,547円 ( 61,102円 )	3日目
75,326円 ( 82,859円 )	3日目
12,249円 ( 13,474円 )	5日目
13,695円 ( 15,065円 )	5日目
13,555円 ( 14,911円 )	5日目
16,606円 ( 18,267円 )	5日目
19,741円 ( 21,715円 )	5日目
27,748円 ( 30,523円 )	3日目
33,394円 ( 36,733円 )	5日目
44,479円 ( 48,927円 )	3日目
55,547円 ( 61,102円 )	3日目
75,326円 ( 82,859円 )	3日目
12,249円 ( 13,474円 )	5日目
13,695円 ( 15,065円 )	3日目
13,555円 ( 14,911円 )	3日目
16,201円 ( 17,821円 )	3日目
19,259円 ( 21,185円 )	5日目
27,069円 ( 29,776円 )	3日目
33,394円 ( 36,733円 )	3日目
44,479円 ( 48,927円 )	3日目
55,547円 ( 61,102円 )	3日目
75,326円 ( 82,859円 )	3日目

詳細情報

基本情報

基本情報

V溝加工などに使用する柄付専用カッター。
【特長】
・60°、90°、120°と豊富にラインナップ。
【用途】
・V溝加工に最適。

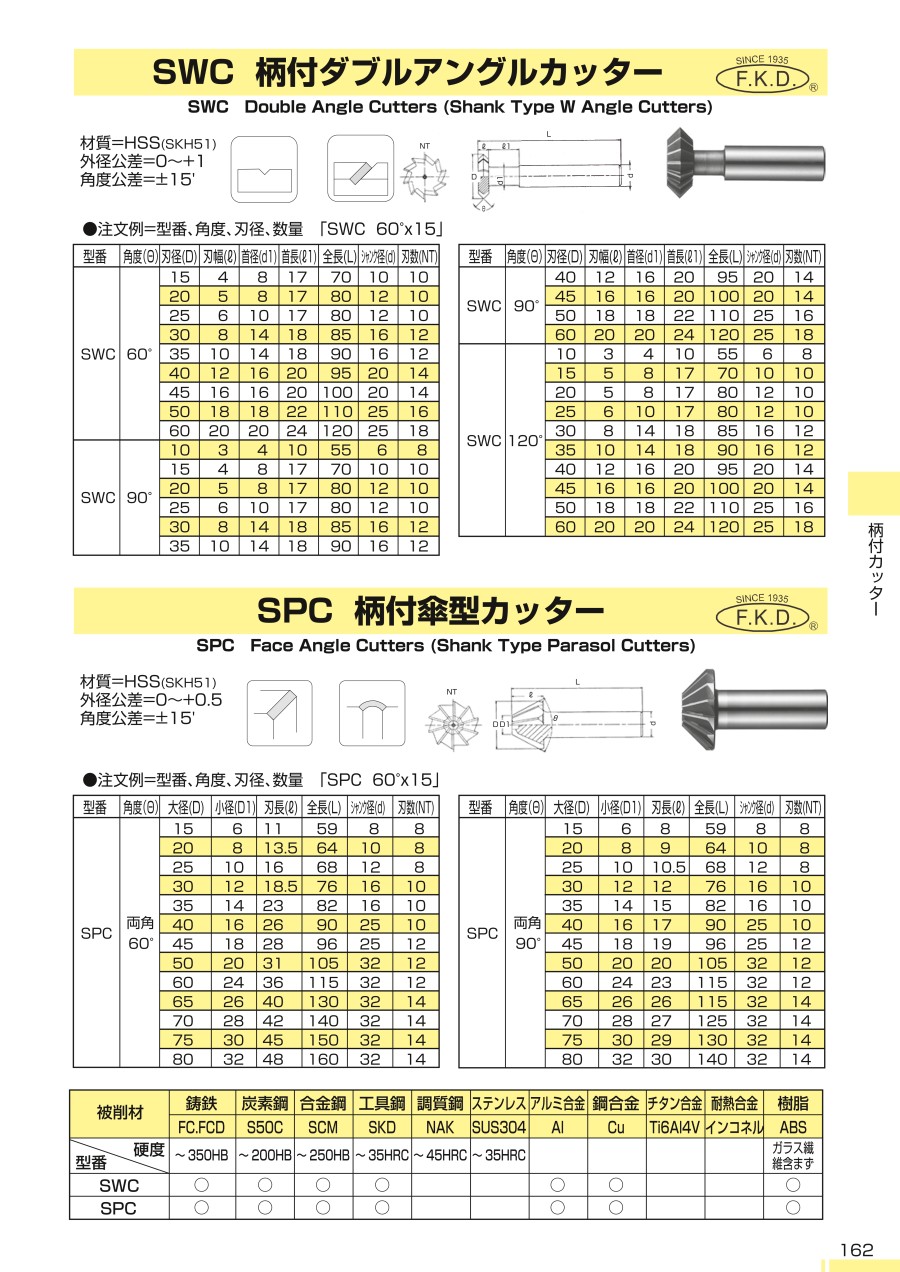

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

柄付Wアングルカッターのレビュー

4平均満足度：4.07件のレビュー

星5
29%
星4
57%
星3
0%
星2
14%
星1
0%

V溝加工

満足度：2.02018/06/18

全てのV字のすくい面側に大き目なバリが付いており、切れ味はあまりよくありません。こちらでは手直ししてから使用しました。

ミスミからのコメント

この度はお客様のご期待に沿えず大変申し訳ございませんでした。頂きました内容につきましては、メーカーへもフィードバックさせて頂きました。メーカー側でも在庫品の状態確認を実施するとのことです。今後とも忌憚ないご意見を頂けますと幸いです。よろしくお願い致します。

3人が参考にしています。

アルミにミーリング加工で60度傾斜面を加工

満足度：5.02021/10/11

縦型フライスで、コの字型の溝の内側に上下60度の面取りを加工しました。刃物の形状・寸法が、思い描いているものだったの...もっと読む

0人が参考にしています。

C面取り

満足度：4.02021/05/26

サイドの上面下面を同時加工でC面取り出来るので重宝しています

0人が参考にしています。

ミーリング加工

満足度：4.02019/12/04

Ｖ字の角度指定があり、こちらで加工切れ味も良く仕上がりも綺麗です。安価で非常に助かります。

0人が参考にしています。

V溝加工

満足度：4.02019/09/04

複合旋盤でのV溝加工で使っています。微細なバリは発生しますが、普通に使えます。

0人が参考にしています。

7件全て見る

よくあるご質問（FAQ）

Q切削条件を教えてください。

フクダ精工カタログ、もしくは下記ページに掲載しています。
http://fukudaseiko.co.jp/product/RCC/SAC.htm
