キー溝用エンドミル（マイナス公差）
- 通常単価(税別)
- 5,169円～28,769円
- 税込単価
- 5,686円～31,646円
通常出荷日：2日目～5日目
キー溝加工用のマイナス公差エンドミル。【特長】・ねじれ角が小さいため、通常のエンドミルよりも溝面の倒れ...
詳細を確認
未確定：候補が28型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

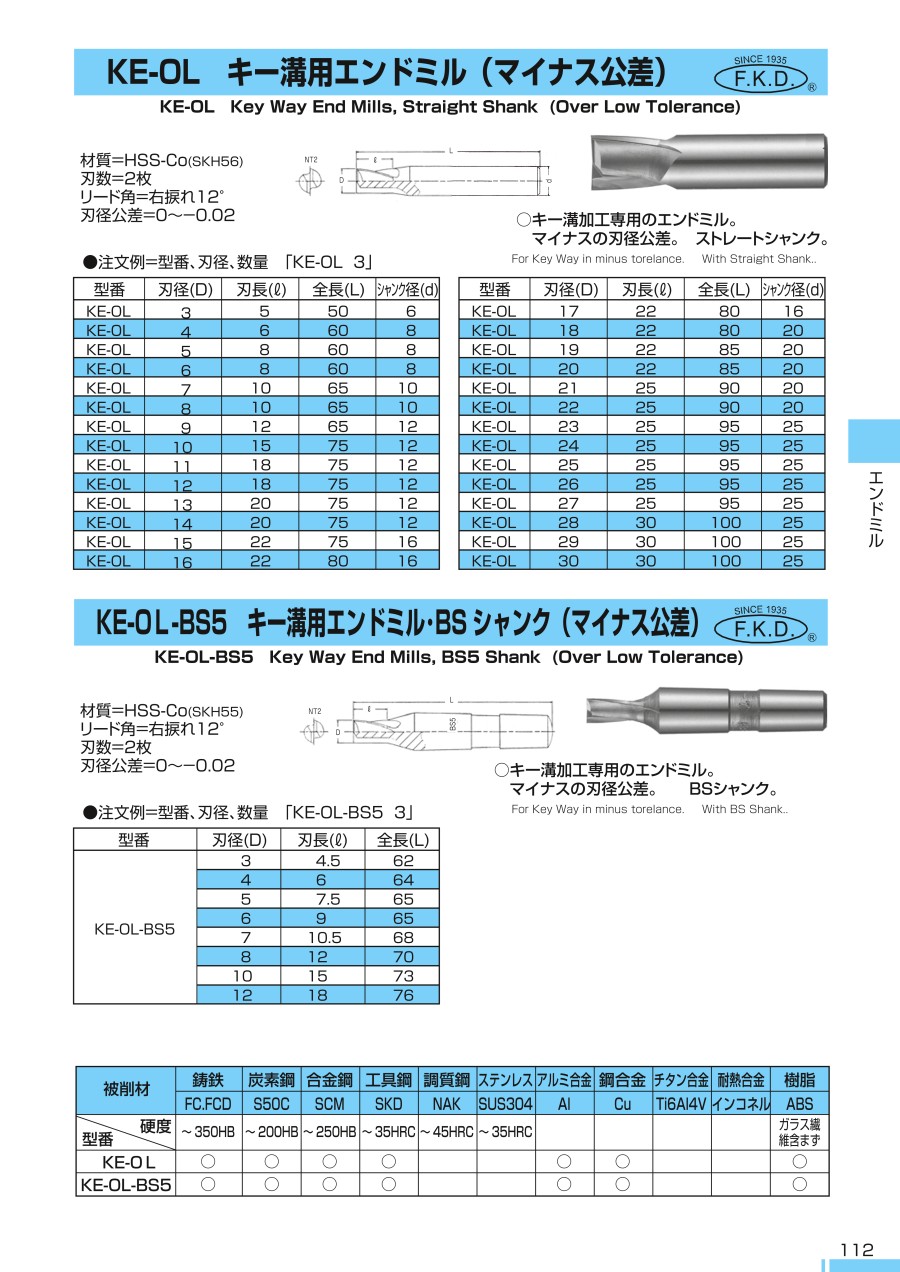

キー溝用エンドミル（マイナス公差）の寸法
外形図
| 刃径 （φD） | 刃長 （l） | 全長 （L） | シャンク径 （φd） |
|---|---|---|---|
| 3 | 5 | 50 | 6 |
| 4 | 6 | 60 | 8 |
| 5 | 8 | ||
| 6 | |||
| 7 | 10 | 65 | 10 |
| 8 | |||
| 9 | 12 | 12 | |
| 10 | 15 | 75 | |
| 11 | 18 | ||
| 12 | |||
| 13 | 20 | ||
| 14 | |||
| 15 | 22 | 16 | |
| 16 | 80 |
| 刃径 （φD） | 刃長 （l） | 全長 （L） | シャンク径 （φd） |
|---|---|---|---|
| 17 | 22 | 80 | 16 |
| 18 | 20 | ||
| 19 | 85 | ||
| 20 | |||
| 21 | 25 | 90 | |
| 22 | |||
| 23 | 95 | 25 | |
| 24 | |||
| 25 | |||
| 26 | |||
| 27 | |||
| 28 | 30 | 100 | |
| 29 | |||
| 30 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,169円 ( 5,686円 ) | 2日目 |
5,194円 ( 5,713円 ) | 5日目 |
5,169円 ( 5,686円 ) | 3日目 |
5,194円 ( 5,713円 ) | 3日目 |
5,498円 ( 6,048円 ) | 3日目 |
5,526円 ( 6,079円 ) | 5日目 |
6,087円 ( 6,696円 ) | 3日目 |
6,117円 ( 6,729円 ) | 3日目 |
7,998円 ( 8,798円 ) | 3日目 |
7,998円 ( 8,798円 ) | 3日目 |
8,592円 ( 9,451円 ) | 3日目 |
7,558円 ( 8,314円 ) | 3日目 |
10,633円 ( 11,696円 ) | 3日目 |
8,823円 ( 9,705円 ) | 3日目 |
12,249円 ( 13,474円 ) | 3日目 |
12,131円 ( 13,344円 ) | 3日目 |
12,131円 ( 13,344円 ) | 3日目 |
12,866円 ( 14,153円 ) | 3日目 |
12,802円 ( 14,082円 ) | 3日目 |
15,419円 ( 16,961円 ) | 3日目 |
16,904円 ( 18,594円 ) | 3日目 |
16,904円 ( 18,594円 ) | 3日目 |
17,977円 ( 19,775円 ) | 3日目 |
20,198円 ( 22,218円 ) | 3日目 |
22,231円 ( 24,454円 ) | 3日目 |
22,789円 ( 25,068円 ) | 3日目 |
26,150円 ( 28,765円 ) | 3日目 |
28,769円 ( 31,646円 ) | 3日目 |
詳細情報
基本情報
キー溝加工用のマイナス公差エンドミル。
【特長】
・ねじれ角が小さいため、通常のエンドミルよりも溝面の倒れを小さく抑えることが可能。
・刃径3～30mmまで豊富にラインナップ。
・材質：HSS-Co（SKH56）。
・リード角：右捩れ12°。
・刃径公差：0～-0.02。
【用途】
・キー溝の加工に最適。
カタログ
商品担当おすすめ
キー溝用エンドミル（マイナス公差）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q通常のエンドミルでキー溝を加工すると、なぜ倒れが生じるのか？
A
いろいろな原因がありますがその1つにエンドミルのねじれ角が大きいほど倒れが大きくなるという性質があります。そこで精度が要求されるキー溝加工用のエンドミルはねじれ角を小さく設計しています。
