MSTコーポレーション

焼ばめホルダスリムラインモノシリーズ（3°） HSK-A100タイプ

カタログ

通常単価(税別): 36,900円～77,400円

税込単価: 40,590円～85,140円

通常出荷日：3日目

高精度な一体型焼ばめホルダ。【特長】・振れ精度3μ・精度、剛性、バランス特性に優れている・片角3°のス...

未確定：候補が286型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

■標準付属品

クーラントダクト（固定式）

■備考

クーラントダクトは可動式にも対応いたします。

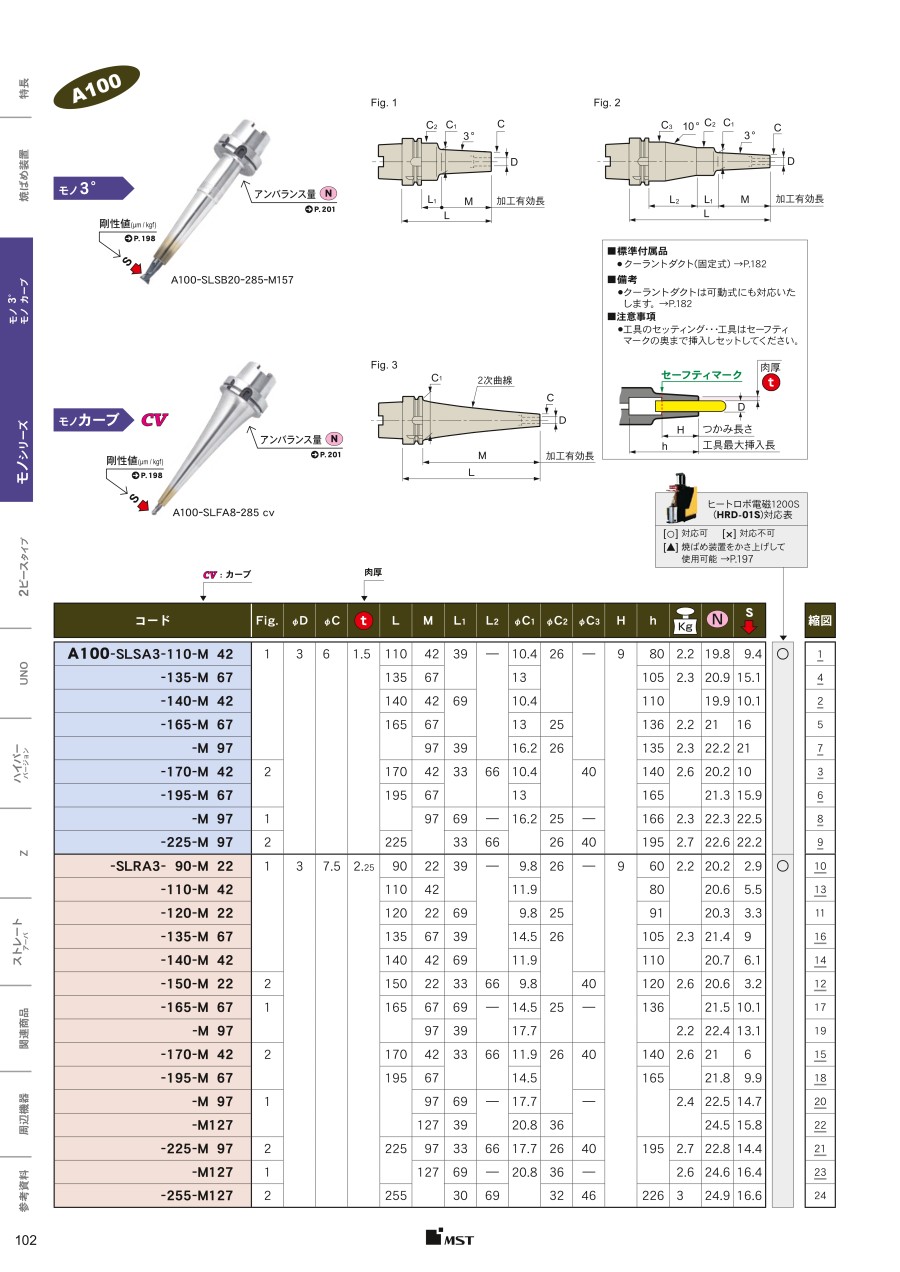

外形図

Fig.1

Fig.2

注意・禁止事項

■注意事項

工具のセッティング：工具はセーフティマークの奥まで挿入しセットしてください。

型番リスト

表示件数

型番

把握径

(mm)

最大刃具挿入量

(mm)

先端タイプ

ホルダ長さ

(mm)

先端チャック部外径

(mm)

ヒートロボ対応可否

重量

(g)

先端肉厚

(mm)

剛性値

φD

(mm)

ホルダ型式

ホルダ先端径　 φC2

φC

(mm)

φC1

(mm)

φD1

(mm)

(g･mm)

φC3

(mm)

最小発注数量

3	60	ジェットスルー・フラッシュスルー	90	9.5	加熱可	2200	3.25	1.9	3	SLFB	26	9.5	39	-	11.8	22	9	4	19.8	-	1個
3	80	ジェットスルー・フラッシュスルー	110	9.5	加熱可	2300	3.25	3.3	3	SLFB	26	9.5	39	-	13.9	42	9	4	20.3	-	1個
3	90	ジェットスルー・フラッシュスルー	120	9.5	加熱可	2300	3.25	2.3	3	SLFB	26	9.5	69	-	11.8	22	9	4	19.9	-	1個
3	105	ジェットスルー・フラッシュスルー	135	9.5	加熱可	2300	3.25	5.5	3	SLFB	26	9.5	39	-	16.5	67	9	4	21.4	-	1個
3	110	ジェットスルー・フラッシュスルー	140	9.5	加熱可	2200	3.25	4.1	3	SLFB	25	9.5	69	-	13.9	42	9	4	20.4	-	1個
3	120	ジェットスルー・フラッシュスルー	150	9.5	加熱可	2600	3.25	2.3	3	SLFB	26	9.5	33	66	11.8	22	9	4	20.2	40	1個
3	140	ジェットスルー・フラッシュスルー	170	9.5	加熱可	2600	3.25	3.9	3	SLFB	26	9.5	33	66	13.9	42	9	4	20.7	40	1個
3	165	ジェットスルー・フラッシュスルー	195	9.5	加熱可	2600	3.25	6.3	3	SLFB	26	9.5	33	-	16.5	67	9	4	21.8	40	1個
4	80	ジェットスルー・フラッシュスルー	110	12	加熱可	2300	4	2.3	4	SLFB	26	12	39	-	16.4	42	12	5	20.8	-	1個
4	90	ジェットスルー・フラッシュスルー	120	12	加熱可	2200	4	1.9	4	SLFB	25	12	69	-	14.3	22	12	5	20.2	-	1個
4	105	ジェットスルー・フラッシュスルー	135	12	加熱可	2300	4	3.7	4	SLFB	26	12	39	-	19	67	12	5	22.0	-	1個
4	110	ジェットスルー・フラッシュスルー	140	12	加熱可	2400	4	2.9	4	SLFB	26	12	69	-	16.4	42	12	5	20.8	-	1個
4	120	ジェットスルー・フラッシュスルー	150	12	加熱可	2600	4	1.8	4	SLFB	25	12	33	66	14.3	22	12	5	20.5	39	1個
4	135	ジェットスルー・フラッシュスルー	165	12	加熱可	2400	4	4.7	4	SLFB	26	12	69	-	19	67	12	5	22.1	-	1個
4	140	ジェットスルー・フラッシュスルー	170	12	加熱可	2600	4	2.8	4	SLFB	26	12	33	66	16.4	42	12	5	21.2	40	1個
4	165	ジェットスルー・フラッシュスルー	195	12	加熱可	2700	4	4.5	4	SLFB	26	12	33	66	19	67	12	5	22.4	40	1個
6	60	ジェットスルー・フラッシュスルー	90	14	加熱可	2300	4	1	6	SLFB	36	14	39	-	21	22	18	8	21.1	-	1個
6	80	ジェットスルー・フラッシュスルー	110	14	加熱可	2300	4	1.6	6	SLFB	32	14	39	-	18.4	42	18	7	22.8	-	1個
6	90	ジェットスルー・フラッシュスルー	120	14	加熱可	2400	4	1.2	6	SLFB	32	14	69	-	21	22	18	7	21.3	-	1個
6	105	ジェットスルー・フラッシュスルー	135	14	加熱可	2400	4	2.6	6	SLFB	36	14	39	-	16.3	67	18	8	24.9	-	1個
6	110	ジェットスルー・フラッシュスルー	140	14	加熱可	2400	4	2.0	6	SLFB	32	14	69	-	18.4	42	18	7	22.9	-	1個
6	120	ジェットスルー・フラッシュスルー	150	14	加熱可	2800	4	1.2	6	SLFB	32	14	30	69	16.3	22	18	7	21.6	46	1個
6	136	ジェットスルー・フラッシュスルー	165	14	加熱可	2800	4	3.2	6	SLFB	32	14	69	-	21	67	18	7	25.0	-	1個
6	140	ジェットスルー・フラッシュスルー	170	14	加熱可	3100	4	1.8	6	SLFB	36	14	28	71	18.4	42	18	8	23.3	50	1個
6	165	ジェットスルー・フラッシュスルー	195	14	加熱可	2900	4	3.1	6	SLFB	32	14	30	69	21	67	18	7	25.3	46	1個
8	60	ジェットスルー・フラッシュスルー	90	18	加熱可	2300	5	0.7	8	SLFB	36	18	39	-	20.3	22	24	10	21.8	-	1個
8	80	ジェットスルー・フラッシュスルー	110	18	加熱不可	2300	5	1.1	8	SLFB	36	18	39	-	22.4	42	24	10	24.4	-	1個
8	90	ジェットスルー・フラッシュスルー	120	18	加熱可	2400	5	1	8	SLFB	32	18	69	-	20.3	22	24	9	22.0	-	1個
8	105	ジェットスルー・フラッシュスルー	135	18	加熱不可	2400	5	1.7	8	SLFB	36	18	39	-	25	67	24	10	27.6	-	1個
8	110	ジェットスルー・フラッシュスルー	140	18	加熱可	2600	5	1.3	8	SLFB	36	18	69	-	22.4	42	24	10	24.5	-	1個
8	135	ジェットスルー・フラッシュスルー	165	18	加熱不可	2600	5	2.0	8	SLFB	36	18	69	-	25	67	24	10	27.8	-	1個
8	140	ジェットスルー・フラッシュスルー	170	18	加熱可	3100	5	1.3	8	SLFB	36	18	28	71	22.4	42	24	10	24.9	50	1個
8	165	ジェットスルー・フラッシュスルー	195	18	加熱可	3200	5	2.0	8	SLFB	36	18	28	71	25	67	24	10	28.1	50	1個
10	60	ジェットスルー・フラッシュスルー	90	22	加熱不可	2300	6	0.6	10	SLFB	32	22	39	-	24.3	22	30	11	22.2	-	1個
10	80	ジェットスルー・フラッシュスルー	110	22	加熱可	2400	6	0.8	10	SLFB	36	22	39	-	26.4	42	30	12	25.9	-	1個
10	90	ジェットスルー・フラッシュスルー	120	22	加熱不可	2400	6	0.9	10	SLFB	32	22	69	-	24.3	22	30	11	22.3	-	1個
10	105	ジェットスルー・フラッシュスルー	135	22	加熱可	2500	6	1.2	10	SLFB	36	22	39	-	29	67	30	12	30.5	-	1個
10	110	ジェットスルー・フラッシュスルー	140	22	加熱可	2600	6	1.1	10	SLFB	36	22	69	-	26.4	42	30	12	26.0	-	1個
10	120	ジェットスルー・フラッシュスルー	150	22	加熱不可	2900	6	0.9	10	SLFB	32	22	30	69	24.3	22	30	11	22.7	46	1個
10	135	ジェットスルー・フラッシュスルー	165	22	加熱可	2700	6	1.6	10	SLFB	36	22	69	-	29	67	30	12	30.6	-	1個
10	140	ジェットスルー・フラッシュスルー	170	22	加熱可	3200	6	1	10	SLFB	36	22	28	71	26.4	42	30	12	26.3	50	1個
10	165	ジェットスルー・フラッシュスルー	195	22	加熱可	3300	6	1.6	10	SLFB	36	22	28	71	29	67	30	12	31.0	50	1個
12	55	ジェットスルー・フラッシュスルー	90	26	加熱不可	2400	7	0.4	12	SLFB	42	26	39	-	28.3	22	30	13	26.5	-	1個
12	75	ジェットスルー・フラッシュスルー	110	26	加熱不可	2700	7	0.5	12	SLFB	50	26	39	-	30.4	42	30	14	29.2	-	1個
12	85	ジェットスルー・フラッシュスルー	120	26	加熱不可	2600	7	0.5	12	SLFB	42	26	69	-	28.3	22	30	13	26.8	-	1個
12	105	ジェットスルー・フラッシュスルー	140	26	加熱不可	3000	7	0.6	12	SLFB	50	26	69	-	30.4	42	30	14	29.6	-	1個
12	115	ジェットスルー・フラッシュスルー	150	26	加熱不可	3300	7	0.5	12	SLFB	42	26	28	71	28.3	22	30	13	27.2	56	1個
12	130	ジェットスルー・フラッシュスルー	165	26	加熱不可	2900	7	1.1	12	SLFB	42	26	69	-	33	67	30	13	35.8	-	1個
12	135	ジェットスルー・フラッシュスルー	170	26	加熱不可	3300	7	0.8	12	SLFB	50	26	99	-	30.4	42	30	14	29.9	-	1個
12	162	ジェットスルー・フラッシュスルー	195	26	加熱不可	3500	7	1.1	12	SLFB	42	26	28	71	33	67	30	13	36.2	56	1個
16	55	ジェットスルー・フラッシュスルー	90	32	-	2400	8	0.4	16	SLFB	42	32	39	-	34.3	22	32	17	26.5	-	1個
16	75	ジェットスルー・フラッシュスルー	110	32	-	2700	8	0.4	16	SLFB	50	32	39	-	36.4	42	32	18	34.8	-	1個
16	85	ジェットスルー・フラッシュスルー	120	32	-	2700	8	0.5	16	SLFB	42	32	69	-	34.3	22	32	17	26.9	-	1個
16	100	ジェットスルー・フラッシュスルー	135	32	-	2900	8	0.6	16	SLFB	50	32	39	-	39	67	32	18	45.2	-	1個
16	105	ジェットスルー・フラッシュスルー	140	32	-	3100	8	0.5	16	SLFB	50	32	69	-	36.4	42	32	18	35.2	-	1個
16	115	ジェットスルー・フラッシュスルー	150	32	-	3400	8	0.5	16	SLFB	42	32	28	71	34.3	22	32	17	27.2	56	1個
16	130	ジェットスルー・フラッシュスルー	165	32	-	3000	8	1	16	SLFB	42	32	69	-	39	67	32	17	45.5	-	1個
16	135	ジェットスルー・フラッシュスルー	170	32	-	3400	8	0.7	16	SLFB	50	32	99	-	36.4	42	32	18	35.5	-	1個
16	160	ジェットスルー・フラッシュスルー	195	32	-	3600	8	0.9	16	SLFB	50	32	99	-	39	67	32	18	45.9	-	1個
20	75	ジェットスルー・フラッシュスルー	110	38	-	2800	9	0.4	20	SLFB	50	38	39	-	42.4	42	40	22	37.5	-	1個

通常単価(税別) (税込単価)	通常出荷日

51,300円 ( 56,430円 )	3日目
52,200円 ( 57,420円 )	3日目
54,000円 ( 59,400円 )	3日目
54,900円 ( 60,390円 )	3日目
54,900円 ( 60,390円 )	3日目
56,700円 ( 62,370円 )	3日目
57,600円 ( 63,360円 )	3日目
61,200円 ( 67,320円 )	3日目
49,500円 ( 54,450円 )	3日目
51,300円 ( 56,430円 )	3日目
52,200円 ( 57,420円 )	3日目
52,200円 ( 57,420円 )	3日目
54,000円 ( 59,400円 )	3日目
54,900円 ( 60,390円 )	3日目
54,900円 ( 60,390円 )	3日目
58,500円 ( 64,350円 )	3日目
45,000円 ( 49,500円 )	3日目
45,900円 ( 50,490円 )	3日目
47,700円 ( 52,470円 )	3日目
48,600円 ( 53,460円 )	3日目
48,600円 ( 53,460円 )	3日目
50,400円 ( 55,440円 )	3日目
51,300円 ( 56,430円 )	3日目
51,300円 ( 56,430円 )	3日目
54,900円 ( 60,390円 )	3日目
44,100円 ( 48,510円 )	3日目
45,000円 ( 49,500円 )	3日目
46,800円 ( 51,480円 )	3日目
47,700円 ( 52,470円 )	3日目
47,700円 ( 52,470円 )	3日目
50,400円 ( 55,440円 )	3日目
50,400円 ( 55,440円 )	3日目
54,000円 ( 59,400円 )	3日目
43,200円 ( 47,520円 )	3日目
45,000円 ( 49,500円 )	3日目
45,900円 ( 50,490円 )	3日目
47,700円 ( 52,470円 )	3日目
47,700円 ( 52,470円 )	3日目
48,600円 ( 53,460円 )	3日目
50,400円 ( 55,440円 )	3日目
50,400円 ( 55,440円 )	3日目
54,000円 ( 59,400円 )	3日目
43,200円 ( 47,520円 )	3日目
45,000円 ( 49,500円 )	3日目
45,900円 ( 50,490円 )	3日目
47,700円 ( 52,470円 )	3日目
48,600円 ( 53,460円 )	3日目
50,400円 ( 55,440円 )	3日目
50,400円 ( 55,440円 )	3日目
54,000円 ( 59,400円 )	3日目
45,900円 ( 50,490円 )	3日目
46,800円 ( 51,480円 )	3日目
48,600円 ( 53,460円 )	3日目
49,500円 ( 54,450円 )	3日目
49,500円 ( 54,450円 )	3日目
51,300円 ( 56,430円 )	3日目
52,200円 ( 57,420円 )	3日目
52,200円 ( 57,420円 )	3日目
55,800円 ( 61,380円 )	3日目
48,600円 ( 53,460円 )	3日目

基本情報

基本情報

高精度な一体型焼ばめホルダ。
【特長】
・振れ精度3μ
・精度、剛性、バランス特性に優れている
・片角3°のスリムなボディは接近性に優れており、干渉の大きい壁際の加工に最適
【用途】
・HSK-A100シャンク専用

カタログ

カタログ (見開き版)

商品担当おすすめ

タンガロイ
HSKA（DIN69893Aタイプ）焼きばめホルダ HSKA-SRKIN-CX（シュリンクホルダ）
タンガロイ
BTMAS-403AD一体型焼きばめホルダ BT-SRKIN-CX（シュリンクホルダ）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
