MSTコーポレーション

焼ばめホルダスリムライン 2ピースタイプ本体 12型

Name: 焼ばめホルダ スリムライン 2ピースタイプ 本体 12型
Brand: MSTコーポレーション
SKU: 223000493520
Rating: 3 (1 reviews)

カタログ |

通常単価(税別): 17,100円～94,500円

税込単価: 18,810円～103,950円

通常出荷日：3日目

スリムラインコレットを取り付けるホルダ本体。【特長】・モジュラー方式で組み合わせ自在。

33.0

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

選定サポート情報

製品特長・仕様

製品の基本仕様・特長

本体とスリムラインコレットが組合せ自在

・組合せ7,600通り
・コンパクトで焼ばめ操作が楽
・前段取りが可能
・収納簡単、省スペース

12型

焼ばめホルダスリムラインは、焼ばめ専用特殊鋼とシンプル構造でここがスゴい！

壊れない！
低温焼ばめを実現。焼き過ぎがなく壊れない！
高把握力
よく縮む材料で工具シャンク全体を強力に均一にチャッキング！ホルダ先端までしっかり締まる！
高剛性！
超スリム形状で、ホルダがワークの奥深くまで入り込む！
工具突き出しを最短にしてビビリのない高剛性な加工を実現！（スリム型）
肉厚ボディが振動を低減！重切削でもビビリのないスムーズな加工を実現！
（レギュラー型・ハイパーバージョン・Z）
高精度！
高品位な加工面・工具寿命延長を実現！
軽量・高バランス！
高速回転に強い！
部品不要で漏れないクーラントスルー！
確実な切粉排出、工具冷却！
豊富なバリエーション！
なんと4,000種類以上！お客様の加工に最適なホルダが必ず見つかります！

焼ばめホルダスリムラインの原理

スリムラインはホルダの材料（鋼）と刃物の材料（超硬）の熱膨張率の差を利用した、刃物チャッキングシステムです。焼ばめホルダに最適な300℃（材料の変態温度以下）での
「焼ばめ」・「焼はずし」を実現し、安定した精度が維持できます。
また、チャッキング部には締付ける為の部品がなく、シンプルでコンパクトなホルダ形状は、金型加工から部品加工まで幅広く使用でき、高速切削加工にも最適です。

ハイブリッド式ホルダ

機械と嵌合するテーパシャンク部は、ホルダ用の機械構造用鋼を使用し、一方、工具チャッキング部は熱膨張率の高い焼ばめ専用特殊鋼を使用。
各々に求められる機能に合わせて性質の異なる最適な材料を融合させたハイブリッド式のホルダです。

クーラントスルー対応
部品不要！もれない！
構造上の特性を生かし、ホルダ先端から確実なクーラントスルーが行えます。
切粉排出性が向上し、切削工具を確実に冷却でき工具寿命が延長できます。

豊富なバリエーション
加工に合わせた最適なホルダが選べる。

性能・試験情報

焼ばめ専用特殊鋼を使用

焼ばめホルダスリムラインの材料はMST独自の「焼ばめ専用特殊鋼」を採用しています。
熱膨張率が高く、300℃の「低温焼ばめ」が可能で｢高把握力｣、｢長寿命｣、｢小径のチャッキング｣を実現しました。

・壊れない -材料の耐熱温度以下で焼ばめし、材料の変質なし-

「焼ばめ専用特殊鋼」は熱膨張率が非常に大きく他社の1.6倍あり、耐熱温度にも優れた材料です。よく伸びるため300℃（Max.430℃）の低温焼ばめを実現。より加熱温度が必要な小径孔もオーバーヒーティングによるホルダ材料の変形の心配がなく、安定した性能をいつまでも発揮できます。

他社焼ばめホルダ
材料の耐熱温度を超えレッドゾーンで焼ばめ（オーバーヒーティング）を行います。
オーバーヒーティングを繰り返すと材料が変形しホルダが使用できなくなります。

スリムライン
耐熱温度以下での低温焼ばめは、材料の変形の心配がなく初期性能のまま長期間安心してお使い頂けます。

高把握力 -重切削加工でも工具のスリップなし-
よく縮む「焼ばめ専用特殊鋼」で、大きな把握力を実現。さらに、ホルダ先端までの工具シャンク全周を均等な力でチャッキングでき、強力で安定した把握力を発揮します。

焼ばめ装置 -シンプル・安価・安全-
低温焼ばめを実現したスリムラインはシンプルで安価な温風装置が使用可能です。
放っておいても焼け過ぎの心配はなく安全にご使用いただけます。

部品のないシンプル構造！

超スリム形状！ -圧倒的な細さで加工領域を拡大-

シンプルな構造は、先端部肉厚1.5ミリの超スリムな形状を実現。ワーク・治具との干渉がなくホルダがワークギリギリまで接近できるので、工具突き出しを最短に設定できます。
工具のたわみ量を最小限に抑え、強力で安定した切削が行えます。ビビリのない高品位な加工面が得られ、
何よりも工具寿命が飛躍的に向上します。

干渉なし -工具突出し最短でビビリのない安定した加工を実現-

たわみ量を最小限に
たわみ量は突出し長さの3乗に比例して大きくなります。
スリムラインによりホルダを長く、工具突き出しを短くすれば、たわみ量が少なくなり、ビビりのない安定した加工が実現します。

ホームメイド加工
さらに干渉の生じる場合は、お客様にてホルダ肉厚1.5mm残しまで追加工が可能です。

工具寿命の延長
安定した加工は工具寿命に大きな差が出ます。

高精度
熱膨張されたホルダが均一に縮まるため、高精度なチャッキングが可能です。
締付け部品の組合せが無く、安定した精度が長く続きます。

高速回転に強い
軽量・高バランス
高バランスな外形は、遠心力によるチャッキング部の拡張が少なく、高速回転でも高把握力が維持できます。また、軽量のため安心して回転速度を上げられます。

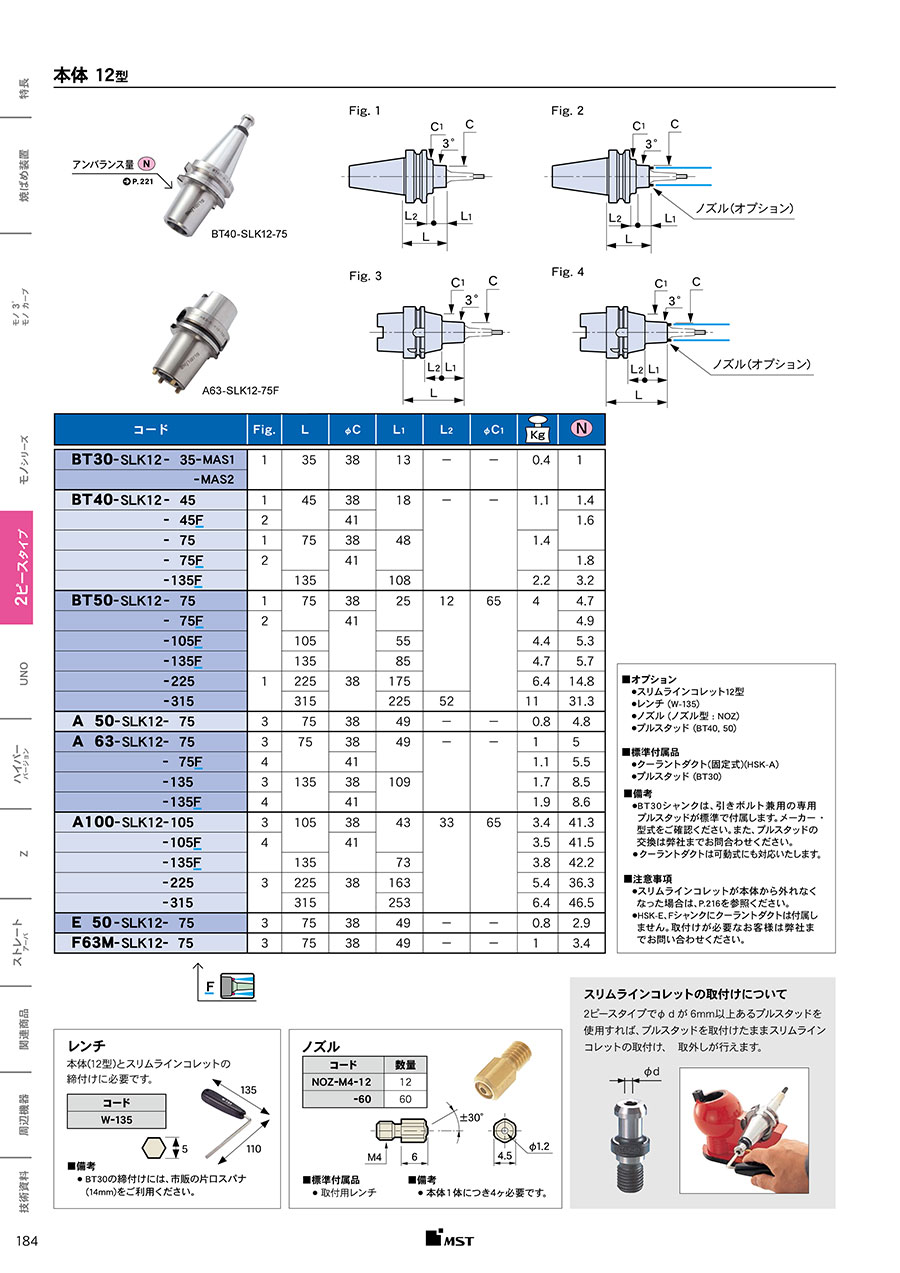

外形図

選定サポート情報

本体:BT40-SLK12-45
コレット:CF12-3-55

揺れ精度が良くなり工具寿命が従来より2倍に伸びた。仕上面が従来より良くなった。

本体:BT40-SLK12-45
コレット:CF12-6-55

コレットホルダと比べ、工具寿命が2倍以上に。アップカット時の傷がなくなり、面粗度が大変良好。

本体:A63-SLK12-75
コレット:CF12-6-55

揺れ精度が良くなり工具寿命が約3倍になった。仕上面が良いので今までの手仕上が不要になり時間が短縮できた。

本体:A63-SLK12-75
コレット:CS12-6-80

スリムな形状の為干渉チェックが軽減される。回転・送りを1.5倍増にでき、加工時間が短縮された。揺れ精度が良く工具寿命が伸びた。

本体:A63-SLK12-75
コレット:CF12-10-55

揺れ精度が安定している。深彫りの際、横送り剛性が高くビビりが少なく、仕上面が良好。コレットホルダと比べると工具寿命が1.5～2倍に。

本体:A100-SLK12-105
コレット:CR12-4-55

揺れ精度が良く、コレットホルダより工具寿命が2倍に伸びた。

本体:A63-SLK12-75
コレット:CR12-10-55

高速回転時の風切音がなく静か。治具との干渉が少なく、刃長を短くできる。揺れ精度が良く工具寿命が2倍に伸びた。

本体:BT50-SLK12-75
コレット:CS12-10-55

面粗度がアップし、工具寿命が3倍伸びた。

型番リスト

表示件数

型番

主軸・シャンク形状

主軸・シャンク種類

主軸・シャンク番号

先端タイプ

ホルダ長さ

(mm)

先端チャック部外径

(mm)

重量

(g)

付属品

呼称、径

クーラント穴

適用規格

φC

(mm)

φC1

(mm)

備考

(g･mm)

最小発注数量

HSK-A	HSK-A	50	-	75	38	800	クーラントダクト	A50	無	-	38	49	-	-	-	4.8	1個
HSK-A	HSK-A	63	-	75	38	1000	クーラントダクト	A63	無	-	38	49	-	-	-	5	1個
HSK-A	HSK-A	63	ジェットスルー・フラッシュスルー	75	41	1100	クーラントダクト	A63	有	-	41	49	-	-	-	5.5	1個
HSK-A	HSK-A	63	-	135	38	1700	クーラントダクト	A63	無	-	38	109	-	-	-	8.5	1個
HSK-A	HSK-A	63	ジェットスルー・フラッシュスルー	135	41	1900	クーラントダクト	A63	有	-	41	109	-	-	-	8.6	1個
HSK-A	HSK-A	100	-	105	38	3400	クーラントダクト	A100	無	-	38	43	33	65	-	41.3	1個
HSK-A	HSK-A	100	ジェットスルー・フラッシュスルー	105	41	3500	クーラントダクト	A100	有	-	41	43	33	65	-	41.5	1個
HSK-A	HSK-A	100	ジェットスルー・フラッシュスルー	135	41	3800	クーラントダクト	A100	有	-	41	73	33	65	-	42.2	1個
HSK-A	HSK-A	100	-	225	38	5400	クーラントダクト	A100	無	-	38	163	33	65	-	36.3	1個
HSK-A	HSK-A	100	-	315	38	6400	クーラントダクト	A100	無	-	38	253	33	65	-	46.5	1個
BT	BT	30	-	35	38	400	プルスタッド	-	-	MAS2（プルボルト）	38	13	-	-	BT30の締付けには、市販の14mmの片口スパナをご利用ください。	1	1個
BT	BT	40	-	45	38	1100	-	-	無	-	38	18	-	-	-	1.4	1個
BT	BT	40	ジェットスルー・フラッシュスルー	45	41	1100	-	-	有	-	41	18	-	-	-	1.6	1個
BT	BT	40	-	75	38	1400	-	-	無	-	38	48	-	-	-	1.6	1個
BT	BT	40	ジェットスルー・フラッシュスルー	75	41	1400	-	-	有	-	41	48	-	-	-	1.8	1個
BT	BT	40	ジェットスルー・フラッシュスルー	135	41	2200	-	-	有	-	41	108	-	-	-	3.2	1個
BT	BT	50	-	75	38	4000	-	-	無	-	38	25	12	65	-	4.7	1個
BT	BT	50	ジェットスルー・フラッシュスルー	75	41	4000	-	-	有	-	41	25	12	65	-	4.9	1個
BT	BT	50	ジェットスルー・フラッシュスルー	105	41	4400	-	-	有	-	41	55	12	65	-	5.3	1個
BT	BT	50	ジェットスルー・フラッシュスルー	135	41	4700	-	-	有	-	41	85	12	65	-	5.7	1個
BT	BT	50	-	225	38	6400	-	-	無	-	38	175	12	65	-	14.8	1個
BT	BT	50	-	315	38	11000	-	-	無	-	38	225	52	65	-	31.3	1個
HSK-E	HSK-E	50	-	75	38	800	-	-	無	-	38	49	-	-	-	2.9	1個
HSK-F	HSK-F	63	-	75	38	1000	-	-	無	-	38	49	-	-	-	3.4	1個

通常単価(税別) (税込単価)	通常出荷日

18,000円 ( 19,800円 )	3日目
24,300円 ( 26,730円 )	3日目
27,900円 ( 30,690円 )	3日目
36,900円 ( 40,590円 )	3日目
40,500円 ( 44,550円 )	3日目
38,700円 ( 42,570円 )	3日目
42,300円 ( 46,530円 )	3日目
46,800円 ( 51,480円 )	3日目
67,500円 ( 74,250円 )	3日目
94,500円 ( 103,950円 )	3日目
18,900円 ( 20,790円 )	3日目
17,100円 ( 18,810円 )	3日目
20,700円 ( 22,770円 )	3日目
19,800円 ( 21,780円 )	3日目
23,400円 ( 25,740円 )	3日目
34,200円 ( 37,620円 )	3日目
24,300円 ( 26,730円 )	3日目
27,900円 ( 30,690円 )	3日目
31,500円 ( 34,650円 )	3日目
35,100円 ( 38,610円 )	3日目
55,800円 ( 61,380円 )	3日目
80,100円 ( 88,110円 )	3日目
18,000円 ( 19,800円 )	3日目
24,300円 ( 26,730円 )	3日目

詳細情報

基本情報

基本情報

スリムラインコレットを取り付けるホルダ本体。
【特長】
・モジュラー方式で組み合わせ自在。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

タンガロイ
HSKA（DIN69893Aタイプ）焼きばめホルダ HSKA-SRKIN-CX（シュリンクホルダ）
タンガロイ
BTMAS-403AD一体型焼きばめホルダ BT-SRKIN-CX（シュリンクホルダ）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

焼ばめホルダスリムライン 2ピースタイプ本体 12型のレビュー

3平均満足度：3.01件のレビュー
