MSTコーポレーション

データワンコレットホルダ A型

カタログ

通常単価(税別): 18,571円～62,050円

税込単価: 20,428円～68,255円

通常出荷日：1日目～3日目

引きコレット式のコレットホルダ。【特長】・簡単操作、ナット締付け方式。・先端にナットがなく、スリムな形...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

MSTコーポレーション

通常出荷日：3 日目

よく一緒に見られています

MSTコーポレーション

通常出荷日：3 日目

未確定：候補が60型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

引きコレット方式により大きな締り代と高精度チャッキングを両立

スリム・コンパクト

先端はナットのないスリム・コンパクト形状で
ワークや治具との干渉を最小限に抑えます。

コレットの種類が少なく、管理が簡単

コレットに最適な弾性を持たせ、コレットの必要数を削減しました。

外形図

左の「絞り込み条件」よりご希望の外形をご指定ください

使用方法・使用事例

使用方法

切削データ

選定サポート情報

用途に合わせた3タイプ

データワンコレット

型番リスト

表示件数

型番

主軸・シャンク形状

主軸・シャンク種類

主軸・シャンク番号

最大把握径

(mm)

最小把握径

(mm)

把握径

(mm)

ホルダ長さ

(mm)

適用コレット

重量

(g)

使用スパナ

付属品

φD

φC

φC1

φC2

φD1

締付トルク(kgf・m)

E40

最小発注数量

HSK-A	HSK-A	-	4.0以下	-	0.5～3.175	90	-	800	-	-	0.5～3.175	90	10	27	26	11	22	25	-	-	-	1個
HSK-A	HSK-A	-	4.0以下	-	0.5～3.175	120	-	1000	-	-	0.5～3.175	120	10	27	26	41	22	25	-	-	-	1個
HSK-A	HSK-A	-	7.0以下	1.0以上	1～7	105	-	1100	-	-	1 ～7	105	21	30	37	12	38	50	-	-	-	1個
HSK-A	HSK-A	-	7.0以下	1.0以上	1～7	120	-	1300	-	-	1 ～7	120	21	38	37	19	38	50	-	-	-	1個
HSK-A	HSK-A	-	7.0以下	1.0以上	1～7	150	-	1700	-	-	1 ～7	150	21	60	37	27	38	50	-	-	-	1個
HSK-A	HSK-A	-	13.0以下	2.0以上	2.5～13	120	-	1200	-	-	2.5～13	120	30	52.5	40	1.5	45	50	-	-	-	1個
HSK-A	HSK-A	-	13.0以下	2.0以上	2.5～13	150	-	1400	-	-	2.5～13	150	30	75	40	9	45	50	-	-	-	1個
HSK-A	HSK-A	-	13.0以下	2.0以上	2.5～13	180	-	1800	-	-	2.5～13	180	30	75	40	39	45	50	-	-	-	1個
HSK-A	HSK-A	-	7.0以下	1.0以上	1～7	135	-	2700	-	-	1 ～7	135	21	30	37	39	38	50	-	-	-	1個
HSK-A	HSK-A	-	7.0以下	1.0以上	1～7	165	-	2800	-	-	1 ～7	165	21	60	37	39	38	50	-	-	-	1個
HSK-A	HSK-A	-	7.0以下	1.0以上	1～7	225	-	3700	-	-	1 ～7	225	21	60	37	99	38	50	-	-	-	1個
HSK-A	HSK-A	-	13.0以下	2.0以上	2.5～13	135	-	2700	-	-	2.5～13	135	30	52.5	40	13.5	45	50	-	-	-	1個
HSK-A	HSK-A	-	13.0以下	2.0以上	2.5～13	165	-	2900	-	-	2.5～13	165	30	75	40	21	45	50	-	-	-	1個
HSK-A	HSK-A	-	13.0以下	2.0以上	2.5～13	225	-	3800	-	-	2.5～13	225	30	75	40	81	45	50	-	-	-	1個
BT	BT	30	4.0以下	-	0.5～3.175	90	-	500	-	-	0.5～3.175	90	10	27	26	15	22	25	-	-	-	1個
BT	BT	30	7.0以下	1.0以上	1～7	90	-	700	-	-	1 ～7	90	21	30	37	1	38	42	-	-	-	1個
BT	BT	30	7.0以下	1.0以上	1～7	120	-	800	-	-	1 ～7	120	21	60	37	1	38	42	-	-	-	1個
BT	BT	30	13.0以下	2.0以上	2.5～13	120	-	1000	-	-	2.5 ～13	120	30	52.5	42	3.5	45	45	-	-	-	1個
BT	BT	40	4.0以下	-	0.5～3.175	95	-	1100	-	-	0.5～3.175	95	10	27	26	15	22	25	-	-	-	1個
BT	BT	40	4.0以下	-	0.5～3.175	125	-	1200	-	-	0.5～3.175	125	10	27	26	45	22	25	-	-	-	1個
BT	BT	40	7.0以下	1.0以上	1～7	105	-	1300	-	-	1 ～7	105	21	38	37	3	38	60	-	-	-	1個
BT	BT	40	7.0以下	1.0以上	1～7	135	-	1400	-	-	1 ～7	135	21	60	37	11	38	43	-	-	-	1個
BT	BT	40	7.0以下	1.0以上	1～7	165	-	1700	-	-	1 ～7	165	21	60	37	41	38	43	-	-	-	1個
BT	BT	40	7.0以下	1.0以上	1～7	195	-	2100	-	-	1 ～7	195	21	60	37	71	38	43	-	-	-	1個
BT	BT	40	13.0以下	2.0以上	2.5～13	120	-	1500	-	-	2.5～13	120	30	52.5	40	0.5	45	58	-	-	-	1個
BT	BT	40	13.0以下	2.0以上	2.5～13	150	-	1700	-	-	2.5～13	150	30	75	40	8	45	50	-	-	-	1個
BT	BT	40	13.0以下	2.0以上	2.5～13	180	-	2100	-	-	2.5～13	180	30	75	40	38	45	50	-	-	-	1個
BT	BT	40	13.0以下	2.0以上	2.5～13	210	-	2600	-	-	2.5～13	210	30	75	40	68	45	50	-	-	-	1個
BT	BT	50	7.0以下	1.0以上	1～7	105	-	3800	-	-	1 ～7	105	21	30	37	-	38	-	-	-	-	1個
BT	BT	50	7.0以下	1.0以上	1～7	135	-	3900	-	-	1 ～7	135	21	60	37	-	38	-	-	-	-	1個
BT	BT	50	7.0以下	1.0以上	1～7	165	-	4000	-	-	1 ～7	165	21	60	37	30	38	43	-	-	-	1個
BT	BT	50	7.0以下	1.0以上	1～7	195	-	4400	-	-	1 ～7	195	21	60	37	60	38	43	-	-	-	1個
BT	BT	50	7.0以下	1.0以上	1～7	255	-	5000	-	-	1 ～7	255	21	60	37	120	38	43	-	-	-	1個
BT	BT	50	7.0以下	1.0以上	1～7	315	-	5900	-	-	1 ～7	315	21	60	37	120	38	43	-	-	-	1個
BT	BT	50	13.0以下	2.0以上	2.5～13	135	-	4100	-	-	2.5～13	135	30	52.5	40	4.5	45	50	-	-	-	1個
BT	BT	50	13.0以下	2.0以上	2.5～13	165	-	4300	-	-	2.5～13	165	30	75	40	12	45	50	-	-	-	1個
BT	BT	50	13.0以下	2.0以上	2.5～13	195	-	4700	-	-	2.5～13	195	30	75	40	42	45	50	-	-	-	1個
BT	BT	50	13.0以下	2.0以上	2.5～13	255	-	5500	-	-	2.5～13	255	30	75	40	102	45	50	-	-	-	1個
BT	BT	50	13.0以下	2.0以上	2.5～13	315	-	6600	-	-	2.5～13	315	30	75	40	102	45	50	-	-	-	1個
HSK-E	HSK-E	-	4.0以下	-	0.5～3.175	75	-	200	-	-	0.5～3.175	75	10	27	26	2	22	25	-	-	-	1個
HSK-E	HSK-E	-	4.0以下	-	0.5～3.175	75	-	300	-	-	0.5～3.175	75	10	27	26	2	22	25	-	-	-	1個
HSK-E	HSK-E	-	4.0以下	-	0.5～3.175	80	-	500	-	-	0.5～3.175	80	10	27	26	1	22	25	-	-	-	1個
HSK-F	HSK-F	-	4.0以下	-	0.5～3.175	90	-	800	-	-	0.5～3.175	90	10	27	26	11	22	25	-	-	-	1個
HSK-F	HSK-F	-	4.0以下	-	0.5～3.175	120	-	900	-	-	0.5～3.175	120	10	27	26	41	27	26	-	-	-	1個
-	-	-	7.0以下	1.0以上	1～7	81.6	D7	-	F-38	-	1～7	81.6	21	30	-	-	38	-	-	-	-	1個
-	-	-	13.0以下	2.0以上	2.5～13	109.6	D12	-	F-45	-	2.5～13	109.6	30	52.5	-	-	45	-	-	-	-	1個
-	-	-	7.0以下	1.0以上	1～7	83.8	D7	-	F-38	-	1～7	83.8	21	30	-	-	38	-	-	-	-	1個
-	-	-	13.0以下	2.0以上	2.5～13	109.3	D12	-	F-45	-	2.5～13	109.3	30	52.5	-	-	45	-	-	-	-	1個
-	-	-	7.0以下	1.0以上	1～7	90	D7	-	F-38	-	1～7	90	21	38	-	-	38	-	-	6	-	1個
-	-	-	13.0以下	2.0以上	2.5～13	105	D12	-	F-45	-	2.5～13	105	30	52	-	-	45	-	-	7	-	1個
-	-	-	13.0以下	2.0以上	2.5～13	110	D12	-	F-45	-	2.5～13	110	30	52.5	-	-	45	-	-	7	-	1個
-	-	-	7.0以下	1.0以上	1～7	75	-	-	-	-	1～7	75	21	31.5	70	-	38	-	32	-	-	1個
-	-	-	13.0以下	2.0以上	2.5～13	100	-	-	-	-	2.5～13	100	30	52.5	70	-	45	-	32	-	-	1個
-	-	-	7.0以下	1.0以上	1～7	80.6	D7	-	F-38	クーラントダクト(HSKーA)、プルスタッド(BT30)	1～7	80.6	21	31.5	-	-	38	-	-	6	BT30-DTA12-120は機械の機種によってはATC交換が出来ないことがあります。	1個
-	-	-	4.0以下	-	0.5～3.175	60	-	-	-	-	0.5～3.175	60	10	27	60	-	22	25	16	-	-	1個
-	-	-	4.0以下	-	0.5～3.175	60	-	-	-	-	0.5～3.175	60	10	27	60	-	22	-	20	-	-	1個
-	-	-	7.0以下	1.0以上	1～7	75	-	-	-	-	1～7	75	21	31.5	100	-	38	-	32	-	-	1個
-	-	-	7.0以下	1.0以上	1～7	105	-	-	-	-	1～7	105	21	61.5	100	-	38	-	32	-	-	1個
-	-	-	13.0以下	2.0以上	2.5～13	105	-	-	-	-	2.5～13	105	30	52.5	100	-	45	-	32	-	-	1個
-	-	-	13.0以下	2.0以上	2.5～13	135	-	-	-	-	2.5～13	135	30	75	100	-	45	-	32	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

29,714円 ( 32,685円 )	3日目
35,286円 ( 38,815円 )	3日目
26,929円 ( 29,622円 )	3日目
29,714円 ( 32,685円 )	3日目
35,286円 ( 38,815円 )	3日目
26,929円 ( 29,622円 )	3日目
32,500円 ( 35,750円 )	3日目
39,929円 ( 43,922円 )	3日目
38,071円 ( 41,878円 )	3日目
40,800円 ( 44,880円 )	3日目
56,100円 ( 61,710円 )	3日目
38,071円 ( 41,878円 )	3日目
40,800円 ( 44,880円 )	3日目
56,100円 ( 61,710円 )	3日目
22,286円 ( 24,515円 )	3日目
19,500円 ( 21,450円 )	3日目
23,214円 ( 25,535円 )	3日目
19,500円 ( 21,450円 )	3日目
24,143円 ( 26,557円 )	3日目
28,786円 ( 31,665円 )	3日目
21,357円 ( 23,493円 )	3日目
26,000円 ( 28,600円 )	3日目
32,500円 ( 35,750円 )	3日目
39,000円 ( 42,900円 )	3日目
21,357円 ( 23,493円 )	1日目
26,000円 ( 28,600円 )	3日目
32,500円 ( 35,750円 )	3日目
39,000円 ( 42,900円 )	3日目
26,929円 ( 29,622円 )	3日目
26,929円 ( 29,622円 )	3日目
32,500円 ( 35,750円 )	3日目
38,071円 ( 41,878円 )	3日目
48,450円 ( 53,295円 )	3日目
62,050円 ( 68,255円 )	3日目
26,929円 ( 29,622円 )	3日目
32,500円 ( 35,750円 )	3日目
38,071円 ( 41,878円 )	3日目
48,450円 ( 53,295円 )	3日目
62,050円 ( 68,255円 )	3日目
20,429円 ( 22,472円 )	3日目
20,429円 ( 22,472円 )	3日目
23,214円 ( 25,535円 )	3日目
29,714円 ( 32,685円 )	3日目
35,286円 ( 38,815円 )	3日目
27,857円 ( 30,643円 )	3日目
27,857円 ( 30,643円 )	3日目
31,571円 ( 34,728円 )	3日目
31,571円 ( 34,728円 )	3日目
29,714円 ( 32,685円 )	3日目
29,714円 ( 32,685円 )	3日目
35,286円 ( 38,815円 )	3日目
18,571円 ( 20,428円 )	3日目
18,571円 ( 20,428円 )	3日目
29,714円 ( 32,685円 )	3日目
23,214円 ( 25,535円 )	3日目
23,214円 ( 25,535円 )	3日目
20,429円 ( 22,472円 )	3日目
20,429円 ( 22,472円 )	3日目
20,429円 ( 22,472円 )	3日目
22,286円 ( 24,515円 )	3日目

詳細情報

基本情報

基本情報

引きコレット式のコレットホルダ。
【特長】
・簡単操作、ナット締付け方式。
・先端にナットがなく、スリムな形状。
・1つのコレットで最大2mm締まる。
・シンクロタップにも対応し、シンプルなツーリングレイアウトが実現。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

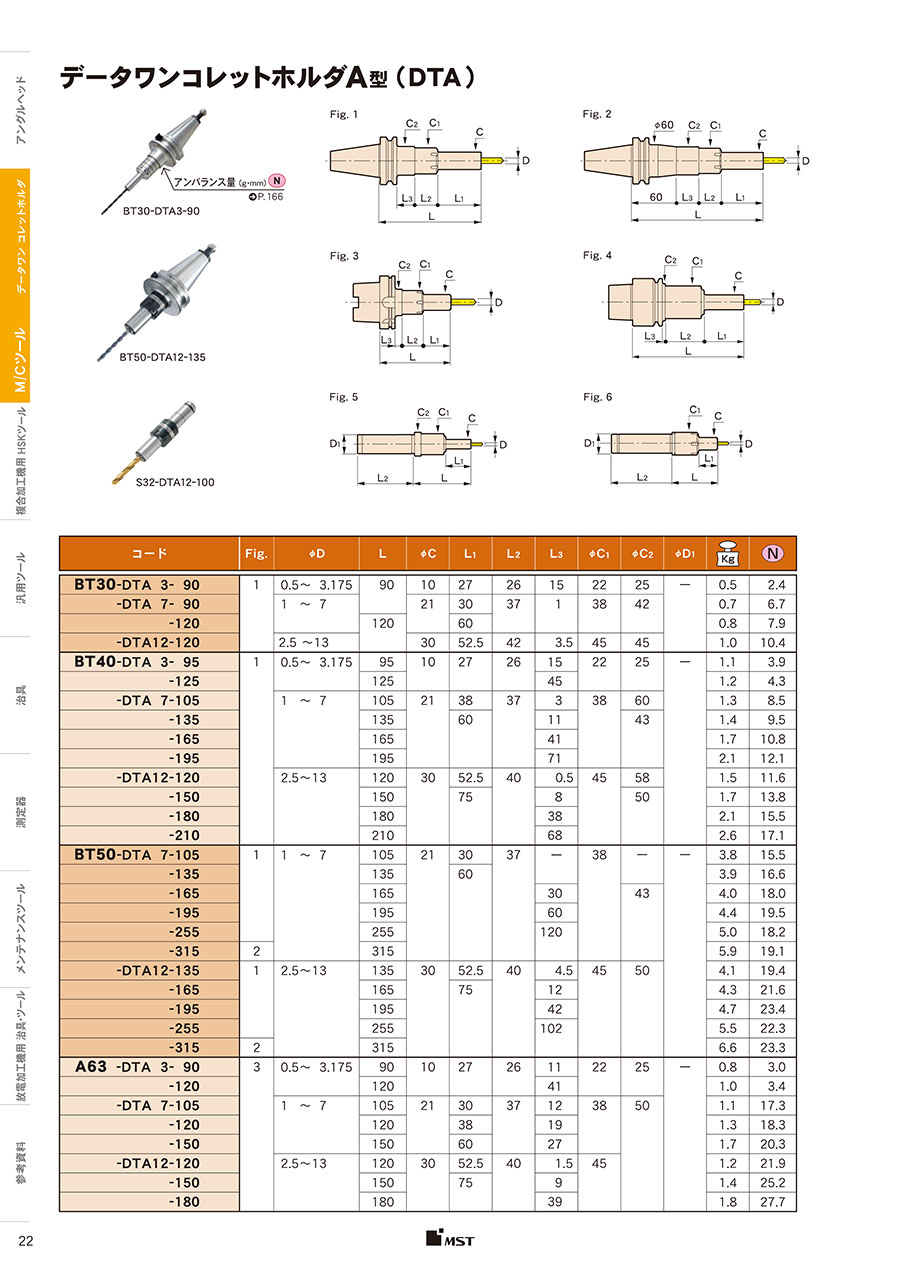

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
