ガイドブロック（段付型）【2個入り】
- 通常単価(税別)
- 10,089円～57,201円特別価格
- 税込単価
- 11,098円～62,921円特別価格
段付きのガイドブロック。【特長】・20mmのキー溝を持つバイス又は固定物にネジ止めして用いている。・ガ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
FGB2020のみ
FGB2020のみ
製品仕様
ガイドブロックの外観
ガイドブロックの使用例
| 型番 | 適合溝巾 | 取付溝巾 | 全長 | 適合取付ボルト (別売) | 質量g |
|---|---|---|---|---|---|
| FGB1020 | 10 | 20 | 22 | M6×10 | 20 |
| FGB1220 | 12 | 20 | 22 | M6×10 | 25 |
| FGB1420 | 14 | 20 | 25 | M6×15 | 28 |
| FGB1620 | 16 | 20 | 25 | M6×15 | 30 |
| FGB1820 | 18 | 20 | 25 | M6×15 | 30 |
| FGB2020 | 20 | 20 | 25 | M6×15 | 35 |
| FGB2220 | 22 | 20 | 32 | M6×15 | 50 |
詳細情報
基本情報
段付きのガイドブロック。
【特長】
・20mmのキー溝を持つバイス又は固定物にネジ止めして用いている。
・ガイドブロックのサイズを使いわける事によってどの機械にでも使用可能。
【用途】
・位置決めに最適。

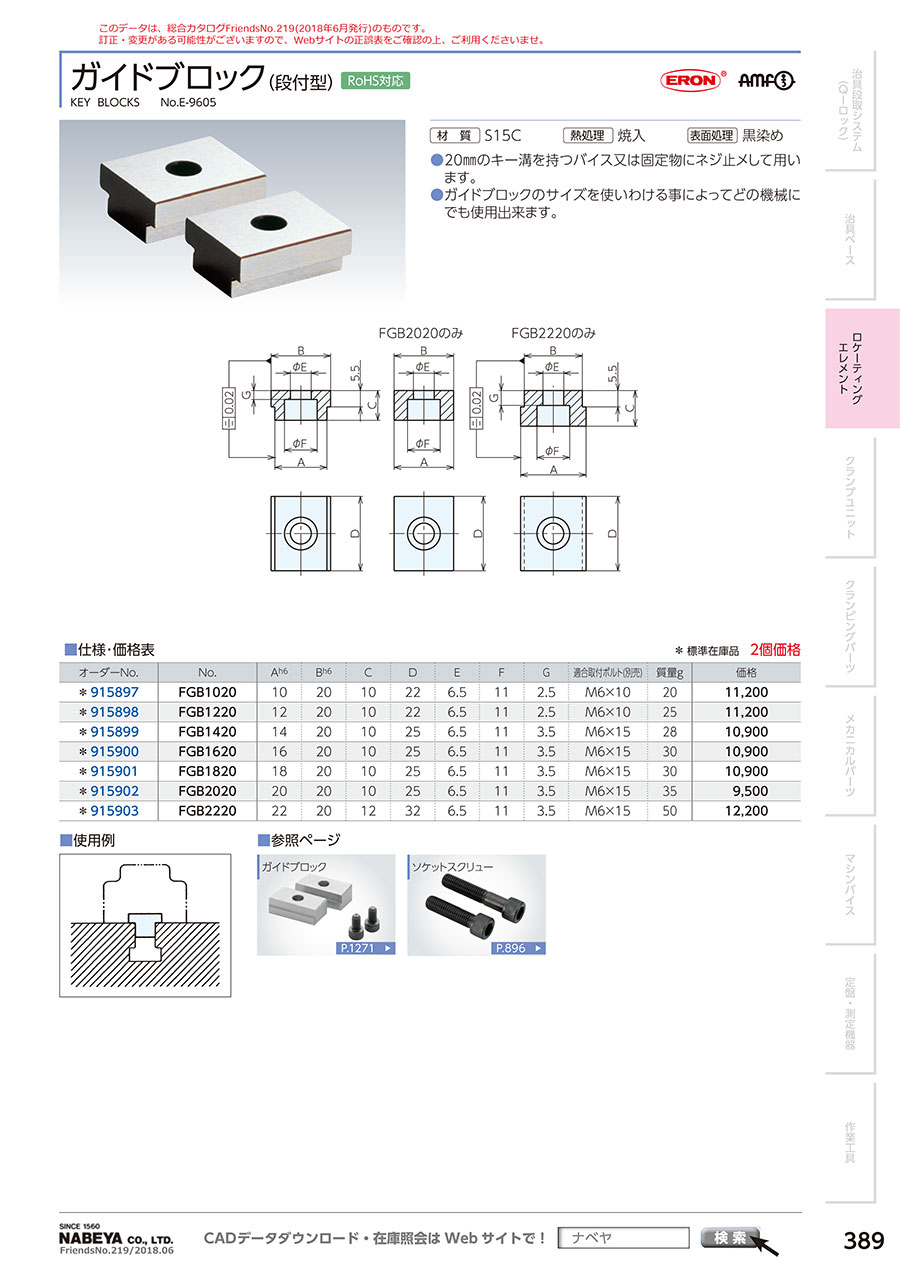

カタログ
