ナベヤ

マシンバイスシリーズガイドブロック【1～2個入り】

カタログ

通常単価(税別): 4,789円～8,951円

税込単価: 5,268円～9,846円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

【特長】・機械T溝幅に合わせて選択可能【用途】・マシンバイス用ガイドブロック

44.0

よく一緒に見られています

ナベヤ

ロックタイト精密マシンバイス

通常価格(税別)： 152,174円 (税込価格：167,391円)

通常出荷日：3 日目～

よく一緒に見られています

ナベヤ

ロックタイトCV精密マシンバイス

通常価格(税別)： 187,814円 (税込価格：206,595円)

通常出荷日：3 日目～

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

マシンバイスの位置決めに使用します。
標準付属品のガイドブロックとT溝やキー溝の溝幅が異なる場合は、溝幅にあったガイドブロックを選択してください。

材質：S45C
※2個1組、取付ボルト付き。

仕様表

型番	A	B	C	D	E	F	G	H	適合ボルト	適合溝巾	適合機種
LTGB10-18	10	18	6.5	11	24	7	11	4.5	M6	10	LTCV全機種,LTFV&LTFH全機種,LT-M・LT-MC・LT5AU-100（M,F,FM）, LT150L,LT-JV,LTM-WL・LTAW,LTH3P-150S, LT-HPD150,MSV全機種,SV-80,PV-2,PV-3,TP,LT5AU125F
LTGB12-18	12	18	6.5	11	24	7	11	4.5	M6	12	LTCV全機種,LTFV&LTFH全機種,LT-M・LT-MC・ LT150L,LT-JV,LTM-WL・LTAW,LTH3P-150S, LT-HPD150,MSV全機種,SV-80,PV-2,PV-3,TP,LT5AU125F
LTGB12-16	12	16	5.5	10	24	7	11	3.5	M6		LTH3P125
LTGB12-14	12	14	5.5	9	20	7	11	2.5	M6		ETO-THタイプ全機種,SV-56,LT5AU-75（F,FM）, LTFV75,LTAIR-100,5AU75（130,70）
LTGB14-18	14	18	6.5	11	24	7	11	4.5	M6	14	LTCV全機種,LTFV&LTFH全機種,LT-M・LT-MC・LT5AU-100（M,F,FM）, LT150L,LT-JV,LTM-WL・LTAW,LTH3P-150S, LT-HPD150,MSV全機種,SV-80,PV-2,PV-3,TP,LT5AU125F
LTGB14-16	14	16	5.5	10	24	7	11	3.5	M6		LTH3P125
LTGB14-14	14	14	-	9	20	7	11	2.5	M6		LTFV75,E-9173 ETO-THタイプ全機種,SV-56,LT5AU-75（F,FM）, LTAIR-100,5AU75（130,70）
LTGB16-18	16	18	6.5	11	24	7	11	4.5	M6	16	LTCV全機種,LTFV&LTFH全機種,LT-M・LT-MC・LT5AU-100（M,F,FM）, LT150L,LT-JV,LTM-WL・LTAW,LTH3P-150S, LT-HPD150,MSV全機種,SV-80,PV-2,PV-3,TP,LT5AU125F
LTGB16-16	16	16	-	10	24	7	11	3.5	M6		LTH3P125
LTGB16-14	16	14	5.5	10	24	7	11	3.5	M6		LTFV75,E-9173 ETO-THタイプ全機種, SV-56,LTAIR-100,5AU75（130,70）
LTGB18-18	18	18	-	11	24	7	11	4.5	M6	18	LTCV全機種,LTFV&LTFH全機種,LT-M・LT-MC・LT5AU-100（M,F,FM）, LT150L,LT-JV,LTM-WL・LTAW,LTH3P-150S, LT-HPD150,MSV全機種,SV-80,PV-2,PV-3,TP,LT5AU125F
LTGB18-16	18	16	5.5	11	24	7	11	4.5	M6		LTH3P125
LTGB18-14	18	14	5.5	11	24	7	11	4.5	M6		LTFV75,E-9173 ETO-THタイプ全機種,SV-56, LTAIR-100,5AU75（130,70）
LTGB20-18	20	18	6.5	12	24	7	11	5.5	M6	20	LTCV全機種,LTFV&LTFH全機種,LT-M・LT-MC・LT5AU-100（M,F,FM）, LT150L,LT-JV,LTM-WL・LTAW,LTH3P-150S, LT-HPD150,MSV全機種,SV-80,PV-2,PV-3,TP,LT5AU125F
LTGB20-16	20	16	6.5	12	24	7	11	5.5	M6		LTH3P125
LTGB20-14	20	14	7.5	12	20	7	11	5.5	M6		LTFV75,E-9173 ETO-THタイプ全機種,SV-56,LT5AU-75（F,FM）, LTAIR-100,5AU75（130,70）
LTGB22-18	22	18	8.5	14	24	7	11	7.5	M6	22	LTCV全機種,LTFV&LTFH全機種,LT-M・LT-MC・LT5AU-100（M,F,FM）, LT150L,LT-JV,LTM-WL・LTAW,LTH3P-150S, LT-HPD150,MSV全機種,SV-80,PV-2,PV-3,TP,LT5AU125F
LTGB22-16	22	16	6.5	12	34	7	11	5.5	M6		LTH3P125
LTGB22-14	22	14	9.5	14	20	7	11	7.5	M6		LTFV75,E-9173 ETO-THタイプ全機種,SV-56,LT5AU-75（F,FM）, LTAIR-100,5AU75（130,70）
LTGB24-18	24	18	10.5	16	24	7	11	9.5	M6	24	LTCV全機種,LTFV&LTFH全機種,LT-M・LT-MC・LT5AU-100（M,F,FM）, LT150L,LT-JV,LTM-WL・LTAW,LTH3P-150S, LT-HPD150,MSV全機種,SV-80,PV-2,PV-3,TP,LT5AU125F
LTGB28-18	28	18	10.5	16	24	7	11	9.5	M6	28	LTCV全機種,LTFV&LTFH全機種,LT-M・LT-MC・ LT150L,LT-JV,LTM-WL・LTAW,LTH3P-150S, LT-HPD150,MSV全機種,SV-80,PV-2,PV-3,TP,LT5AU125F

外形図

よくあるご質問（FAQ）

Q．他社製のマシンバイスを保有していますが、ナベヤ製のガイドブロックを取付けできますか？

A．取付可能かどうかは確認をしていません。保有されるメーカー様に直接お問い合わせください。

メーカー紹介

株式会社ナベヤは創業1560年以来、5世紀にわたって、常に新しい技術と視点で時代が要求する「鋳物づくり」を追求し続けています。そして現在では素材から設計、加工、検査までの一貫生産メーカーとして、先端技術を融合した総合力を活かし、高品質の製品を社会に提供しています。

型番リスト

表示件数

型番

(mm)

ネジ径

材質

適合バイス

最小発注数量

12	14	5.5	9	11	6.6	9	3	小頭ボルトM6	SS400	5AU-75-130-1、5AU-75-170-1	1個
14	14	-	9	11	7	13.8	5.6	皿ボルトM6	SS400	5AU-75-130-1、5AU-75-170-1	1個
18	14	4.5	9	11	7	13.8	5.6	皿ボルトM6	SS400	5AU-75-130-1、5AU-75-170-1	1個
10	18	6.5	11	24	7	11	4.5	M6	S45C	LTCV全機種､LTFV<FH全機種､LT-M・LT-MC､LT5AU全機種､LT150L､LT-JV､LTM-WL・LTAW､LTH3P-150S､LT-HPD150､MSV全機種､SV-80､PV-2､PV-3､TP	1パック 2個入り
12	14	5.5	9	20	7	11	2.5	M6	S45C	ETO-THタイプ全機種､SV-56	1パック 2個入り
12	16	5.5	10	24	7	11	3.5	M6	S45C	LTH3P125	1パック 2個入り
12	18	6.5	11	24	7	11	4.5	M6	S45C	LTCV全機種､LTFV<FH全機種､LT-M・LT-MC､LT150L､LT-JV､LTM-WL・LTAW､LTH3P-150S､LT-HPD150､MSV全機種､SV-80､PV-2､PV-3､TP	1パック 2個入り
14	14	-	9	20	7	11	2.5	M6	S45C	LTFV75､E-173 ETO-THタイプ全機種､SV-56	1パック 2個入り
14	16	5.5	10	24	7	11	3.5	M6	S45C	LTH3P125	1パック 2個入り
14	18	6.5	11	24	7	11	4.5	M6	S45C	LTCV全機種､LTFV<FH全機種､LT-M・LT-MC､LT5AU全機種､LT150L､LT-JV､LTM-WL・LTAW､LTH3P-150S､LT-HPD150､MSV全機種､SV-80､PV-2､PV-3､TP	1パック 2個入り
16	14	5.5	10	24	7	11	3.5	M6	S45C	LTFV75､E-173 ETO-THタイプ全機種､SV-56	1パック 2個入り
16	16	-	10	24	7	11	3.5	M6	S45C	LTH3P125	1パック 2個入り
16	18	6.5	11	24	7	11	4.5	M6	S45C	LTCV全機種､LTFV<FH全機種､LT-M・LT-MC､LT5AU全機種､LT150L､LT-JV､LTM-WL・LTAW､LTH3P-150S､LT-HPD150､MSV全機種､SV-80､PV-2､PV-3､TP	1パック 2個入り
18	14	5.5	11	24	7	11	4.5	M6	S45C	LTFV75､E-173 ETO-THタイプ全機種､SV-56	1パック 2個入り
18	16	5.5	11	24	7	11	4.5	M6	S45C	LTH3P125	1パック 2個入り
18	18	-	11	24	7	11	4.5	M6	S45C	LTCV全機種､LTFV<FH全機種､LT-M・LT-MC､LT5AU全機種､LT150L､LT-JV､LTM-WL・LTAW､LTH3P-150S､LT-HPD150､MSV全機種､SV-80､PV-2､PV-3､TP	1パック 2個入り
20	14	7.5	12	20	7	11	5.5	M6	S45C	LTFV75､E-173 ETO-THタイプ全機種､SV-56	1パック 2個入り
20	16	6.5	12	24	7	11	5.5	M6	S45C	LTH3P125	1パック 2個入り
20	18	6.5	12	24	7	11	5.5	M6	S45C	LTCV全機種､LTFV<FH全機種､LT-M・LT-MC､LT5AU全機種､LT150L､LT-JV､LTM-WL・LTAW､LTH3P-150S､LT-HPD150､MSV全機種､SV-80､PV-2､PV-3､TP	1パック 2個入り
22	14	9.5	14	20	7	11	7.5	M6	S45C	LTFV75､E-173 ETO-THタイプ全機種､SV-56	1パック 2個入り
22	16	6.5	12	34	7	11	5.5	M6	S45C	LTH3P125	1パック 2個入り
22	18	8.5	14	24	7	11	7.5	M6	S45C	LTCV全機種､LTFV<FH全機種､LT-M・LT-MC､LT5AU全機種､LT150L､LT-JV､LTM-WL・LTAW､LTH3P-150S､LT-HPD150､MSV全機種､SV-80､PV-2､PV-3､TP	1パック 2個入り
24	18	10.5	16	24	7	11	9.5	M6	S45C	LTCV全機種､LTFV<FH全機種､LT-M・LT-MC､LT5AU全機種､LT150L､LT-JV､LTM-WL・LTAW､LTH3P-150S､LT-HPD150､MSV全機種､SV-80､PV-2､PV-3､TP	1パック 2個入り
28	18	10.5	16	24	7	11	9.5	M6	S45C	LTCV全機種､LTFV<FH全機種､LT-M・LT-MC､LT150L､LT-JV､LTM-WL・LTAW､LTH3P-150S､LT-HPD150､MSV全機種､SV-80､PV-2､PV-3､TP	1パック 2個入り

通常単価(税別) (税込単価)	通常出荷日

7,702円 ( 8,472円 )	3日目
6,173円 ( 6,790円 )	5日目
8,951円 ( 9,846円 )	3日目
6,205円 ( 6,826円 )	2日目
5,621円 ( 6,183円 )	4日目
5,621円 ( 6,183円 )	4日目
5,621円 ( 6,183円 )	4日目
5,621円 ( 6,183円 )	4日目
5,621円 ( 6,183円 )	4日目
5,621円 ( 6,183円 )	在庫品1日目当日出荷可能
5,621円 ( 6,183円 )	4日目
5,621円 ( 6,183円 )	3日目
5,621円 ( 6,183円 )	在庫品1日目当日出荷可能
5,621円 ( 6,183円 )	4日目
5,621円 ( 6,183円 )	在庫品1日目当日出荷可能
4,789円 ( 5,268円 )	在庫品1日目当日出荷可能
6,205円 ( 6,826円 )	4日目
6,205円 ( 6,826円 )	4日目
6,205円 ( 6,826円 )	在庫品1日目当日出荷可能
6,205円 ( 6,826円 )	4日目
7,033円 ( 7,736円 )	4日目
6,205円 ( 6,826円 )	6日目
7,322円 ( 8,054円 )	4日目
8,359円 ( 9,195円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・機械T溝幅に合わせて選択可能
【用途】

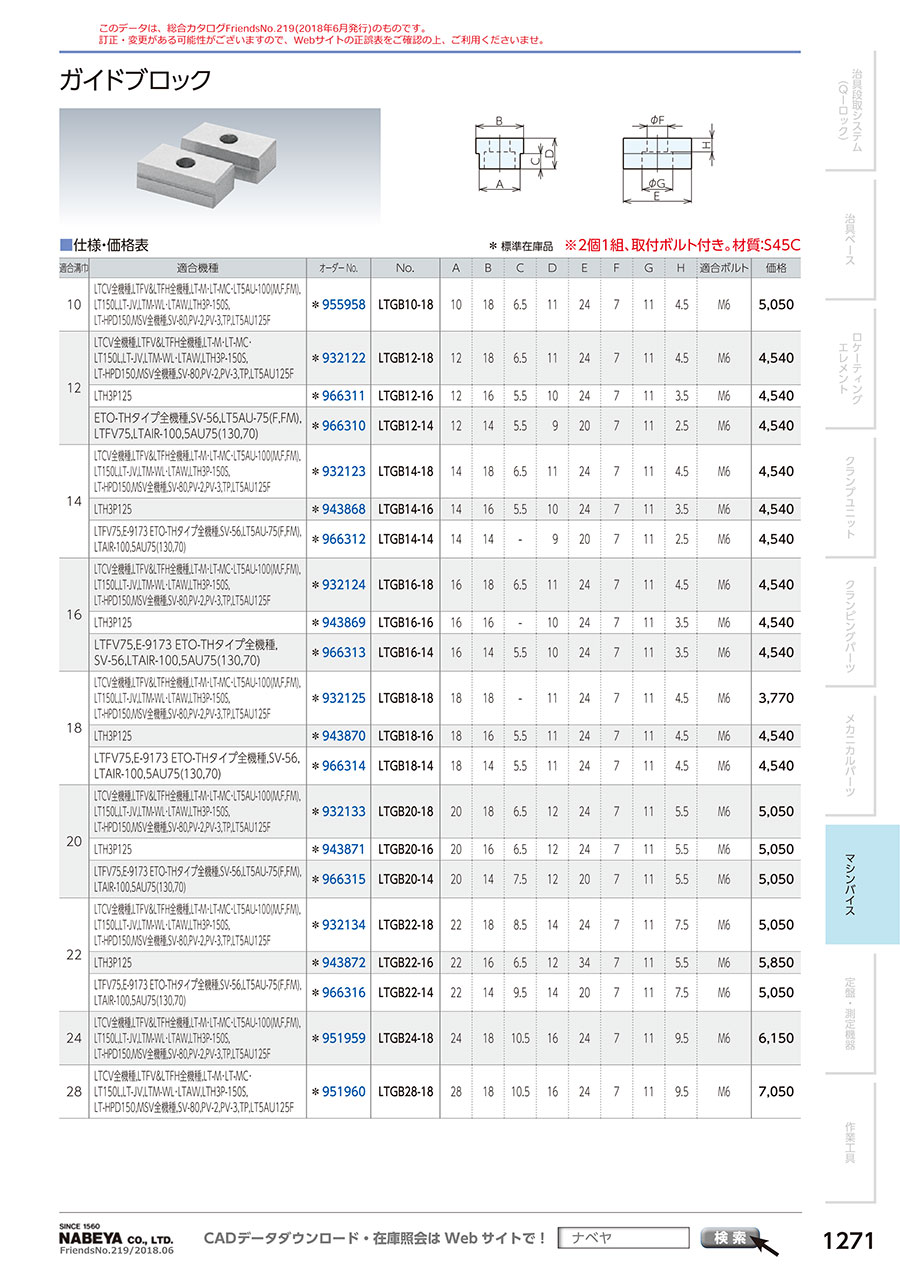

・マシンバイス用ガイドブロック

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

マシンバイスシリーズガイドブロックのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

マシンバイスに使用

満足度：4.02020/08/26

マシンバイスでワークを固定する際にこの商品を使用しています。当社の段取りミスで壊れてしまったので、交換品としてこの商品を...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qセット内容はどのようになっていますか？

2個1セットで取付ボルト付き。
