三菱マテリアル

SPX形エンドミル深切込み用（シャンクタイプ）

SPX形エンドミル深切込み用（シャンクタイプ）
通常単価(税別)
140,810円～432,727円
税込単価
154,891円～476,000円
通常出荷日：2日目～4日目

【特長】・波形刃インサートの採用で低切削抵抗。・ホルダ剛性が高く重切削に最適。

  • カッタ本体には、チップは付属しておりません。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認

よく一緒に見られています

多機能用 AQX

三菱マテリアル

多機能用 AQX
通常価格(税別)： 16,250円 (税込価格：17,875円)

通常出荷日：2 日目 ～

よく一緒に見られています

SPX形エンドミル深切込み用（シェルタイプ）

三菱マテリアル

SPX形エンドミル深切込み用（シェルタイプ）
通常価格(税別)： 164,605円 (税込価格：181,066円)

通常出荷日：2 日目

未確定：候補が12型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

重切削・深切込み加工において安定した低切削抵抗を実現

  • 波形刃形WHブレーカが切りくずを細かく分断します。
  • ストレート刃形JMブレーカが良好な仕上げ面を生み出します。

SPX形エンドミル深切込み用（シャンクタイプ） 特長

性能・試験情報

■切削性能

低切削抵抗

SPX形エンドミル深切込み用（シャンクタイプ） 低切削抵抗1

＜切削条件＞
被削材 ： FCD450
切削速度 ： 100m/min
1 刃当たりの送り ： 0.20mm/刃
切込み ： 50mm
切削幅 ： 5mm
乾式切削

SPX形エンドミル深切込み用（シャンクタイプ） 低切削抵抗2

切りくず分断

SPX形エンドミル深切込み用（シャンクタイプ） 切りくず分断

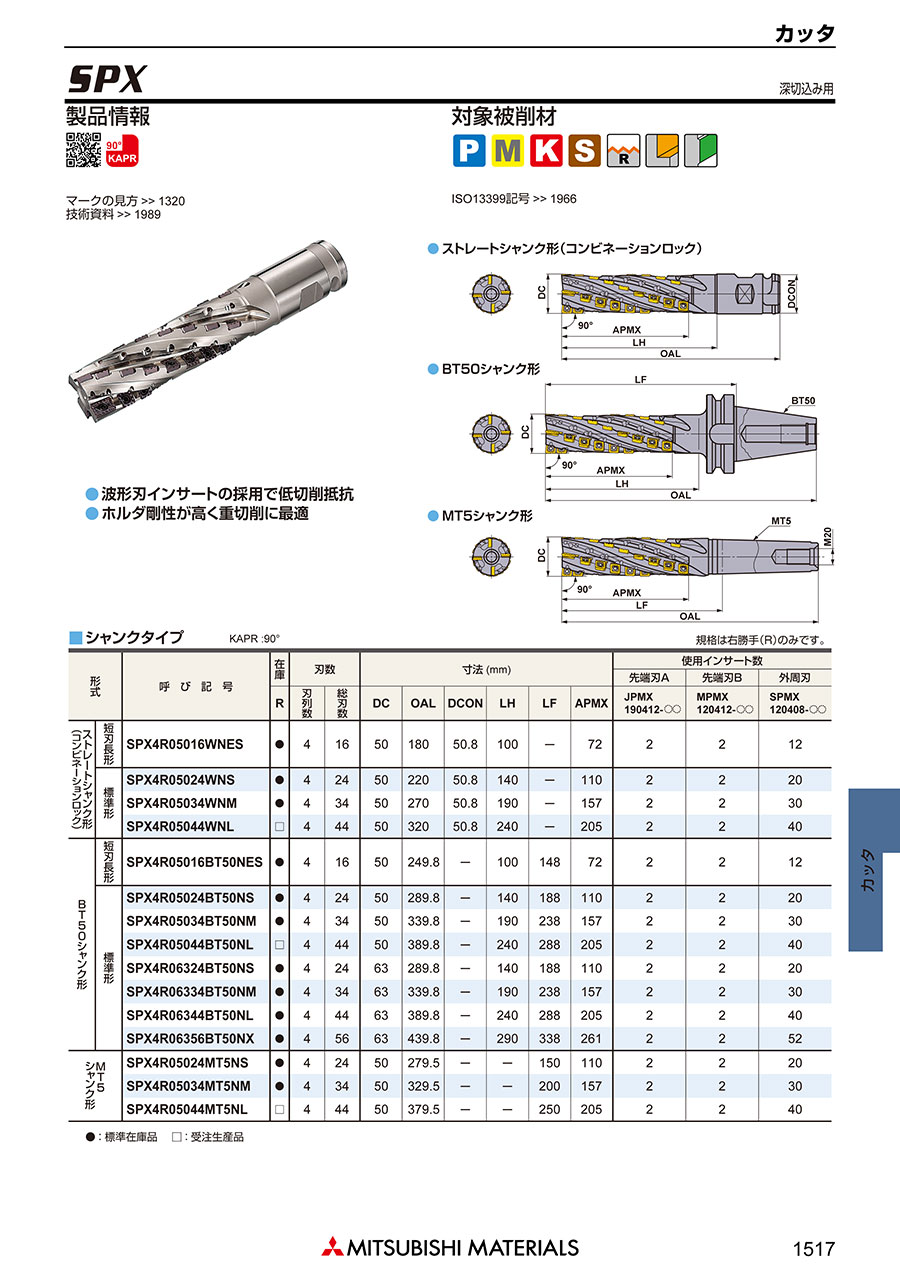

外形図

ストレートシャンク形（コンビネーションロック）

SPX形エンドミル深切込み用（シャンクタイプ） 外形図1


MT5シャンク形

SPX形エンドミル深切込み用（シャンクタイプ） 外形図2


BT50シャンク形

SPX形エンドミル深切込み用（シャンクタイプ） 外形図3



推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。


肩削り加工条件

SPX形エンドミル深切込み用（シャンクタイプ） 推奨切削条件表1


溝削り加工条件

SPX形エンドミル深切込み用（シャンクタイプ） 推奨切削条件表2

切削条件時の注意

  • 本切削条件は、機械及びワーク剛性が高い状況におけるびびりが発生しない目安です。加工中にびびりやインサートのチッピングなどが発生する場合は、適宜調整ください。

【肩削り加工条件】

  • 刃長が200mm以上の工具は、切削速度及びテーブル送りを10～20%程度、切削幅を50%程度下げてご使用ください。
  • コーナー部加工等、工具とワークの接触角が90°を超える場合は、切削速度及びテーブル送りを10～20%程度、切削幅を50%程度下げて、可能であれば工具の中心軌跡にRをつけて加工してください。

【溝削り加工条件】

  • SPX4R05016WNES／BT50NES等、剛性の高い工具のご使用を推奨します。

適用被削材

SPX形エンドミル深切込み用（シャンクタイプ） 適用被削材


型番リスト

表示件数
  • 1
    • 型番
    SPX4R05016BT50NES
    SPX4R05016WNES
    SPX4R05024BT50NS
    SPX4R05024MT5NS
    SPX4R05024WNS
    SPX4R05034BT50NM
    SPX4R05034MT5NM
    SPX4R05034WNM
    SPX4R06324BT50NS
    SPX4R06334BT50NM
    SPX4R06344BT50NL
    SPX4R06356BT50NX

    刃径 D

    (φ)

    全長 (L)

    (mm)

    シャンク径 (d)

    (mm)

    刃数

    (枚)

    最大切り込み深さ (Ap)

    (mm)

    首下長（ℓ1）

    (mm)

    基準長 LF

    (mm)

    CADデータ有無

    (2D/3D)

    形 式

    使用インサート数 外周刃 SPMX120408-○○

    (枚)

    		最小発注数量
    50
    249.8
    -
    16
    72
    100
    148
    2D/3D
    BT50シャンク形/短刃長形
    12
    1個
    50
    180
    50.8
    16
    72
    100
    -
    2D/3D
    ストレートシャンク形/短刃長形
    12
    1個
    50
    289.8
    -
    24
    110
    140
    188
    2D/3D
    BT50シャンク形/標準形
    20
    1個
    50
    279.5
    -
    24
    105
    150
    -
    2D/3D
    MT5シャンク形
    20
    1個
    50
    220
    50.8
    24
    110
    140
    -
    2D/3D
    ストレートシャンク形/標準形
    20
    1個
    50
    339.8
    -
    34
    157
    190
    238
    2D/3D
    BT50シャンク形/標準形
    30
    1個
    50
    329.5
    -
    34
    155
    200
    -
    2D/3D
    MT5シャンク形
    30
    1個
    50
    270
    50.8
    34
    157
    190
    -
    2D/3D
    ストレートシャンク形/標準形
    30
    1個
    63
    289.8
    -
    24
    110
    140
    188
    2D/3D
    BT50シャンク形/標準形
    20
    1個
    63
    339.8
    -
    34
    157
    190
    238
    2D/3D
    BT50シャンク形/標準形
    30
    1個
    63
    389.8
    -
    44
    205
    240
    288
    2D/3D
    BT50シャンク形/標準形
    40
    1個
    63
    439.8
    -
    56
    261
    290
    338
    2D/3D
    BT50シャンク形/標準形
    52
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    183,023円
    ( 201,325円 )
    2日目
    140,810円
    ( 154,891円 )
    2日目
    209,980円
    ( 230,978円 )
    2日目
    209,980円
    ( 230,978円 )
    2日目
    165,997円
    ( 182,597円 )
    2日目
    263,184円
    ( 289,502円 )
    4日目
    263,184円
    ( 289,502円 )
    2日目
    207,142円
    ( 227,856円 )
    2日目
    221,330円
    ( 243,463円 )
    2日目
    275,953円
    ( 303,548円 )
    2日目
    345,473円
    ( 380,020円 )
    2日目
    432,727円
    ( 476,000円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・波形刃インサートの採用で低切削抵抗。
    ・ホルダ剛性が高く重切削に最適。

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
