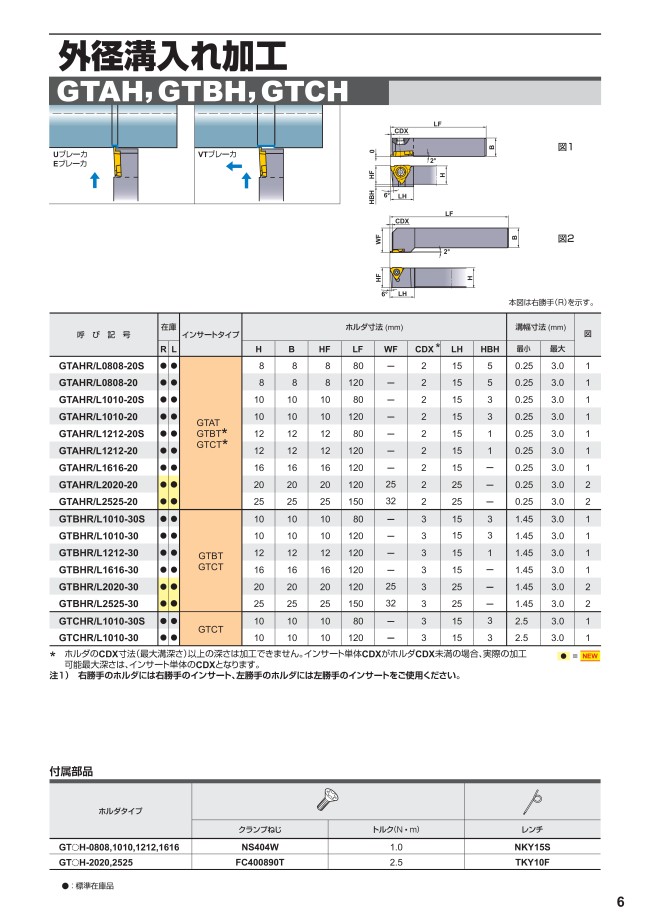

カタログ

三菱マテリアル

小物部品外径溝入れ加工用ホルダ GTAH/GTBH/GTCH

通常単価(税別): 11,256円～16,750円

税込単価: 12,382円～18,425円

通常出荷日：2日目～4日目

【特長】・小型自動旋盤用工具・くし刃型自動盤に搭載可能・豊富なシャンクサイズ・縦刃設計で高剛性・3コー...

加工用途
溝入れ
ホルダ角度 (°)
0
タイプ
一体型
クランプ方式
スクリューオン（S）
シャンク材質
鋼

ご注意

ホルダ本体には、チップは付属しておりません。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
右勝手のホルダには右勝手のインサート、左勝手のホルダには左勝手のインサートをご使用ください。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定 34 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

カタログ

カタログ (見開き版)

絞り込み条件：6 項目の仕様が未選択です

適合刃幅(mm)
- 0.25～3.0
- 1.45～3.0
- 2.5～3.0
最大溝深さ(mm)
- 2
- 3
勝手
- 右
- 左
シャンク高さ(mm)
- 8
- 10
- 12
- 16
- 20
- 25
シャンク幅(mm)
- 8
- 10
- 12
- 16
- 20
- 25
全長(mm)
- 80
- 120
- 150
タイプ
- GTAH
- GTBH
- GTCH
CAD
- 2D
- 3D
出荷日
すべて
2日以内
4日以内

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

適合刃幅

(mm)

最大溝深さ

(mm)

勝手

シャンク高さ

(mm)

シャンク幅

(mm)

全長

(mm)

CADデータ有無

(2D/3D)

頭部

(mm)

刃先距離

(mm)

刃先高さ

(mm)

適合チップ

クランプねじ

レンチ

締付けトルク

(N・m)

最小発注数量

0.25～3.0	2	左	8	8	120	2D/3D	15	-	8	GTAT○L、GTBT○L、GTCT○L	NS404W	NKY15S	1	1個
0.25～3.0	2	左	8	8	80	2D/3D	15	-	8	GTAT○L、GTBT○L、GTCT○L	NS404W	NKY15S	1	1個
0.25～3.0	2	左	10	10	120	2D/3D	15	-	10	GTAT○L、GTBT○L、GTCT○L	NS404W	NKY15S	1	1個
0.25～3.0	2	左	10	10	80	2D/3D	15	-	10	GTAT○L、GTBT○L、GTCT○L	NS404W	NKY15S	1	1個
0.25～3.0	2	左	12	12	120	2D/3D	15	-	12	GTAT○L、GTBT○L、GTCT○L	NS404W	NKY15S	1	1個
0.25～3.0	2	左	12	12	80	2D/3D	15	-	12	GTAT○L、GTBT○L、GTCT○L	NS404W	NKY15S	1	1個
0.25～3.0	2	左	16	16	120	2D/3D	15	-	16	GTAT○L、GTBT○L、GTCT○L	NS404W	NKY15S	1	1個
0.25～3.0	2	左	20	20	120	-	25	25	20	GTAT○L、GTBT○L、GTCT○L	FC400890T	TKY10F	2.5	1個
0.25～3.0	2	左	25	25	150	-	25	32	25	GTAT○L、GTBT○L、GTCT○L	FC400890T	TKY10F	2.5	1個
0.25～3.0	2	右	8	8	120	2D/3D	15	-	8	GTAT○R、GTBT○R、GTCT○R	NS404W	NKY15S	1	1個
0.25～3.0	2	右	8	8	80	2D/3D	15	-	8	GTAT○R、GTBT○R、GTCT○R	NS404W	NKY15S	1	1個
0.25～3.0	2	右	10	10	120	2D/3D	15	-	10	GTAT○R、GTBT○R、GTCT○R	NS404W	NKY15S	1	1個
0.25～3.0	2	右	10	10	80	2D/3D	15	-	10	GTAT○R、GTBT○R、GTCT○R	NS404W	NKY15S	1	1個
0.25～3.0	2	右	12	12	120	2D/3D	15	-	12	GTAT○R、GTBT○R、GTCT○R	NS404W	NKY15S	1	1個
0.25～3.0	2	右	12	12	80	2D/3D	15	-	12	GTAT○R、GTBT○R、GTCT○R	NS404W	NKY15S	1	1個
0.25～3.0	2	右	16	16	120	2D/3D	15	-	16	GTAT○R、GTBT○R、GTCT○R	NS404W	NKY15S	1	1個
0.25～3.0	2	右	20	20	120	-	25	25	20	GTAT○R、GTBT○R、GTCT○R	FC400890T	TKY10F	2.5	1個
0.25～3.0	2	右	25	25	150	-	25	32	25	GTAT○R、GTBT○R、GTCT○R	FC400890T	TKY10F	2.5	1個
1.45～3.0	3	左	10	10	120	2D/3D	15	-	10	GTBT○L、GTCT○L	NS404W	NKY15S	1	1個
1.45～3.0	3	左	10	10	80	2D/3D	15	-	10	GTBT○L、GTCT○L	NS404W	NKY15S	1	1個
1.45～3.0	3	左	12	12	120	2D/3D	15	-	12	GTBT○L、GTCT○L	NS404W	NKY15S	1	1個
1.45～3.0	3	左	16	16	120	2D/3D	15	-	16	GTBT○L、GTCT○L	NS404W	NKY15S	1	1個
1.45～3.0	3	左	20	20	120	-	25	25	20	GTBT○L、GTCT○L	FC400890T	TKY10F	2.5	1個
1.45～3.0	3	左	25	25	150	-	25	32	25	GTBT○L、GTCT○L	FC400890T	TKY10F	2.5	1個
1.45～3.0	3	右	10	10	120	2D/3D	15	-	10	GTBT○R、GTCT○R	NS404W	NKY15S	1	1個
1.45～3.0	3	右	10	10	80	2D/3D	15	-	10	GTBT○R、GTCT○R	NS404W	NKY15S	1	1個
1.45～3.0	3	右	12	12	120	2D/3D	15	-	12	GTBT○R、GTCT○R	NS404W	NKY15S	1	1個
1.45～3.0	3	右	16	16	120	2D/3D	15	-	16	GTBT○R、GTCT○R	NS404W	NKY15S	1	1個
1.45～3.0	3	右	20	20	120	-	25	25	20	GTBT○R、GTCT○R	FC400890T	TKY10F	2.5	1個
1.45～3.0	3	右	25	25	150	-	25	32	25	GTBT○R、GTCT○R	FC400890T	TKY10F	2.5	1個
2.5～3.0	3	左	10	10	120	2D/3D	15	-	10	GTCT○L	NS404W	NKY15S	1	1個
2.5～3.0	3	左	10	10	80	2D/3D	15	-	10	GTCT○L	NS404W	NKY15S	1	1個
2.5～3.0	3	右	10	10	120	2D/3D	15	-	10	GTCT○R	NS404W	NKY15S	1	1個
2.5～3.0	3	右	10	10	80	2D/3D	15	-	10	GTCT○R	NS404W	NKY15S	1	1個

通常単価(税別) (税込単価)	通常出荷日

11,256円 ( 12,382円 )	2日目
11,256円 ( 12,382円 )	2日目
11,256円 ( 12,382円 )	2日目
11,256円 ( 12,382円 )	2日目
11,256円 ( 12,382円 )	2日目
11,256円 ( 12,382円 )	2日目
16,315円 ( 17,947円 )	2日目
12,605円 ( 13,866円 )	2日目
12,605円 ( 13,866円 )	2日目
11,256円 ( 12,382円 )	2日目
11,256円 ( 12,382円 )	4日目
11,256円 ( 12,382円 )	2日目
11,256円 ( 12,382円 )	2日目
11,256円 ( 12,382円 )	2日目
11,256円 ( 12,382円 )	2日目
16,315円 ( 17,947円 )	2日目
12,605円 ( 13,866円 )	2日目
12,605円 ( 13,866円 )	2日目
11,256円 ( 12,382円 )	2日目
11,256円 ( 12,382円 )	2日目
11,256円 ( 12,382円 )	2日目
16,750円 ( 18,425円 )	2日目
12,605円 ( 13,866円 )	2日目
12,605円 ( 13,866円 )	2日目
11,256円 ( 12,382円 )	2日目
11,256円 ( 12,382円 )	2日目
11,256円 ( 12,382円 )	2日目
16,750円 ( 18,425円 )	2日目
12,605円 ( 13,866円 )	2日目
12,605円 ( 13,866円 )	2日目
11,256円 ( 12,382円 )	2日目
11,256円 ( 12,382円 )	2日目
11,256円 ( 12,382円 )	2日目
11,256円 ( 12,382円 )	2日目

詳細情報

基本情報

【特長】
・小型自動旋盤用工具
・くし刃型自動盤に搭載可能
・豊富なシャンクサイズ
・縦刃設計で高剛性
・3コーナインサートで経済的

ご注意

ホルダ本体には、チップは付属しておりません。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
右勝手のホルダには右勝手のインサート、左勝手のホルダには左勝手のインサートをご使用ください。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

商品担当おすすめ

タンガロイ
高圧クーラント対応QSG/CHGPブレード用ツールブロック CHTBR/L-CHP
タンガロイ
外径溝入れ突切りバイト QSER-CHP
タンガロイ
外径深溝入れ、突切り用ブレード QSP-CHP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
