三菱マテリアル

VCSSS ミラクル ドリル（3ミリシャンクシリーズ）

VCSSS ミラクル ドリル（3ミリシャンクシリーズ）
通常単価(税別)
9,614円～11,859円特別価格
税込単価
10,575円～13,045円特別価格
一部SALE 2026.09.30まで
通常出荷日：在庫品1日目当日出荷可能

極小径超硬ソリッドドリルです。【特長】・ドリル剛性に優れた専用設計により、耐折損性、耐チッピング性に優...

詳細を確認
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

SD ストレートドリル

三菱マテリアル

SD ストレートドリル
通常価格(税別)： 426円 (税込価格：469円)

通常出荷日：1 日目 ～

よく一緒に見られています

MSE ミラクル MINI STARドリル

三菱マテリアル

MSE ミラクル MINI STARドリル
通常価格(税別)： 4,080円 (税込価格：4,488円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

推奨切削条件

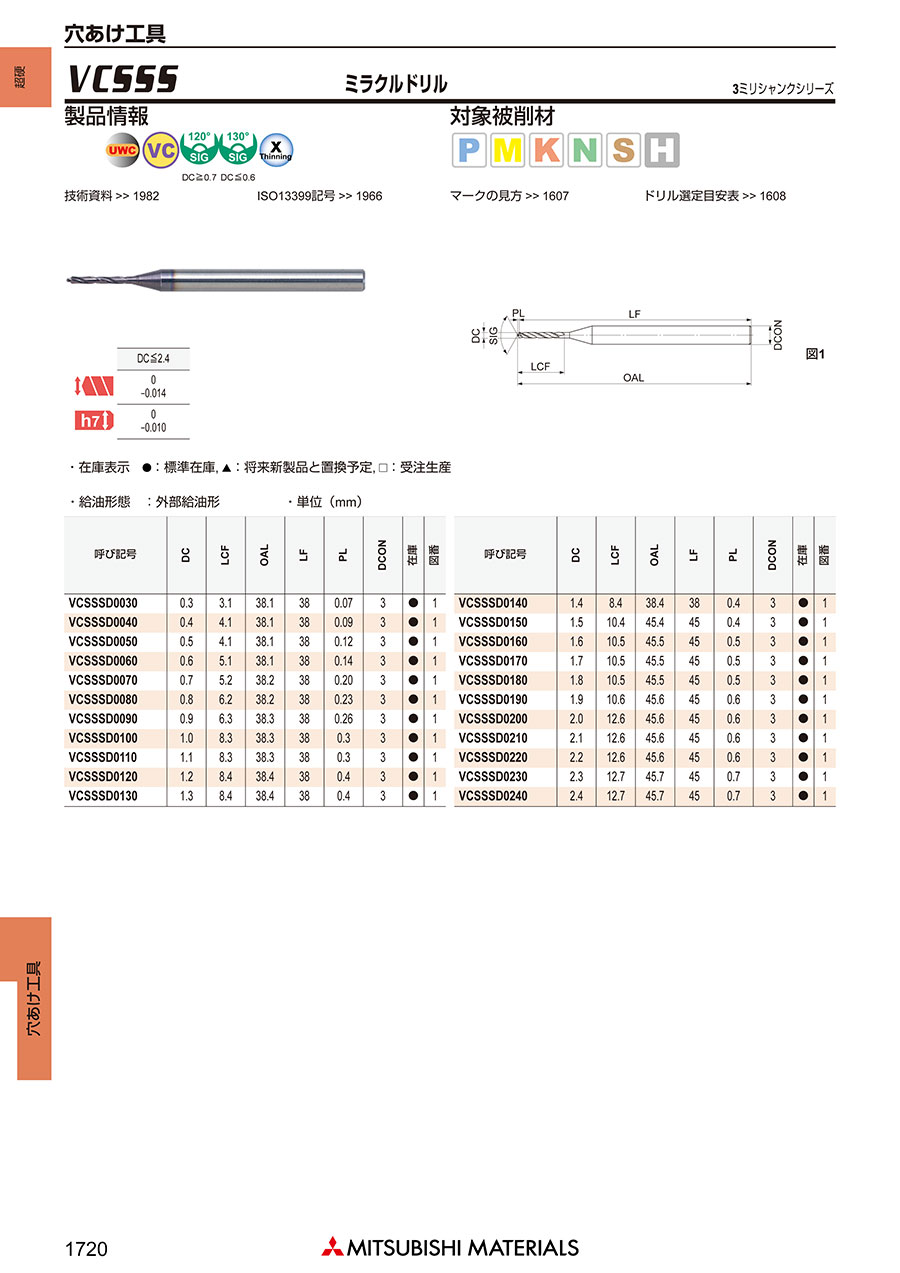

VCSSS ミラクル ドリル（3ミリシャンクシリーズ）の外形図と寸法

外形図

外形図

単位:mm

型番DCLCFOALLFPLDCON
VCSSSD00300.33.0738.07380.073
VCSSSD00400.44.0938.09380.093
VCSSSD00500.54.1238.12380.123
VCSSSD00600.65.1438.14380.143
VCSSSD00700.75.2038.20380.203
VCSSSD00800.86.2338.23380.233
VCSSSD00900.96.2638.26380.263
VCSSSD01001.08.338.3380.33
VCSSSD01101.18.338.3380.33
VCSSSD01201.28.438.4380.43
VCSSSD01301.38.438.4380.43
VCSSSD01401.48.438.4380.43
VCSSSD01501.510.445.4450.43
VCSSSD01601.610.545.5450.53
VCSSSD01701.710.545.5450.53
VCSSSD01801.810.545.5450.53
VCSSSD01901.910.645.6450.63
VCSSSD02002.012.645.6450.63
VCSSSD02102.112.645.6450.63
VCSSSD02202.212.645.6450.63
VCSSSD02302.312.645.7450.73
VCSSSD02402.412.745.7450.73

注意・禁止事項

  • スピンドル回転精度が良好な機械でご使用下さい。
  • シャンクの保持にはコレットチャック方式を推奨します。
  • 切削油剤はエマルジョンをご使用ください。

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
VCSSS ミラクル ドリル（3ミリシャンクシリーズ） 推奨切削条件表

型番リスト

表示件数
  • 1
    • 型番
    VCSSSD0090
    VCSSSD0160

    ドリル径(刃径)

    (mm)

    溝長

    (mm)

    全長

    (mm)

    被削材

    単品/セット品

    先端角

    (°)

    直径公差

    (mm)

    シンニング

    工具材質（詳細）

    		最小発注数量
    0.9
    6
    38
    一般鋼[○] / 高硬度鋼～HRC55[○] / 高硬度鋼～HRC60[○]
    単品
    120
    -0.014～0
    X形
    極超微粒子超硬
    1個
    1.6
    10
    45
    一般鋼[○] / 高硬度鋼～HRC55[○] / 高硬度鋼～HRC60[○]
    単品
    120
    -0.014～0
    X形
    極超微粒子超硬
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,859円10,673円
    ( 11,740円 )
    在庫品1日目当日出荷可能
    9,614円8,652円
    ( 9,517円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    極小径超硬ソリッドドリルです。
    【特長】
    ・ドリル剛性に優れた専用設計により、耐折損性、耐チッピング性に優れます。
    ・高硬度材の小径穴加工に最適です。

    ご注意

    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    VCSSS ミラクル ドリル（3ミリシャンクシリーズ）のレビュー
    4平均満足度：4.01件のレビュー
    高硬度材の小径穴加工で使っています
    4
    満足度：4.02019/05/08
    何社か試した中でこの商品がよかったため選定し購入しました。耐久性やドリルとしての性能に関しては、現状気になる点もなく使用...もっと読む
    1人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Qφ2.5以上のサイズはありますか？
    A
    ミラクルドリルシリーズのVCHSMを推奨します。
