三菱マテリアル

ディンプルバー DC インサート対応

ディンプルバー DC インサート対応
通常単価(税別)
15,946円～19,564円
税込単価
17,541円～21,520円
通常出荷日：2日目～5日目

高剛性・軽量化ヘッドがびびりを防ぎ、美しい切削面を実現。【特長】・シミュレーション解析から生まれた高剛...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

S形ボーリングバー VCインサート対応

三菱マテリアル

S形ボーリングバー VCインサート対応
通常価格(税別)： 14,137円 (税込価格：15,551円)

通常出荷日：2 日目 ～

よく一緒に見られています

ディンプルバー DC インサート対応（クーラント穴あり超硬シャンク）

三菱マテリアル

ディンプルバー DC インサート対応（クーラント穴あり超硬シャンク）
通常価格(税別)： 50,764円 (税込価格：55,840円)

通常出荷日：2 日目 ～

未確定：候補が16型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

ディンプルバー DC○○インサート対応の詳細

ディンプルバー DC インサート対応:関連画像

FSDUC イメージ

ディンプルバー DC インサート対応:関連画像

FSDQC イメージ

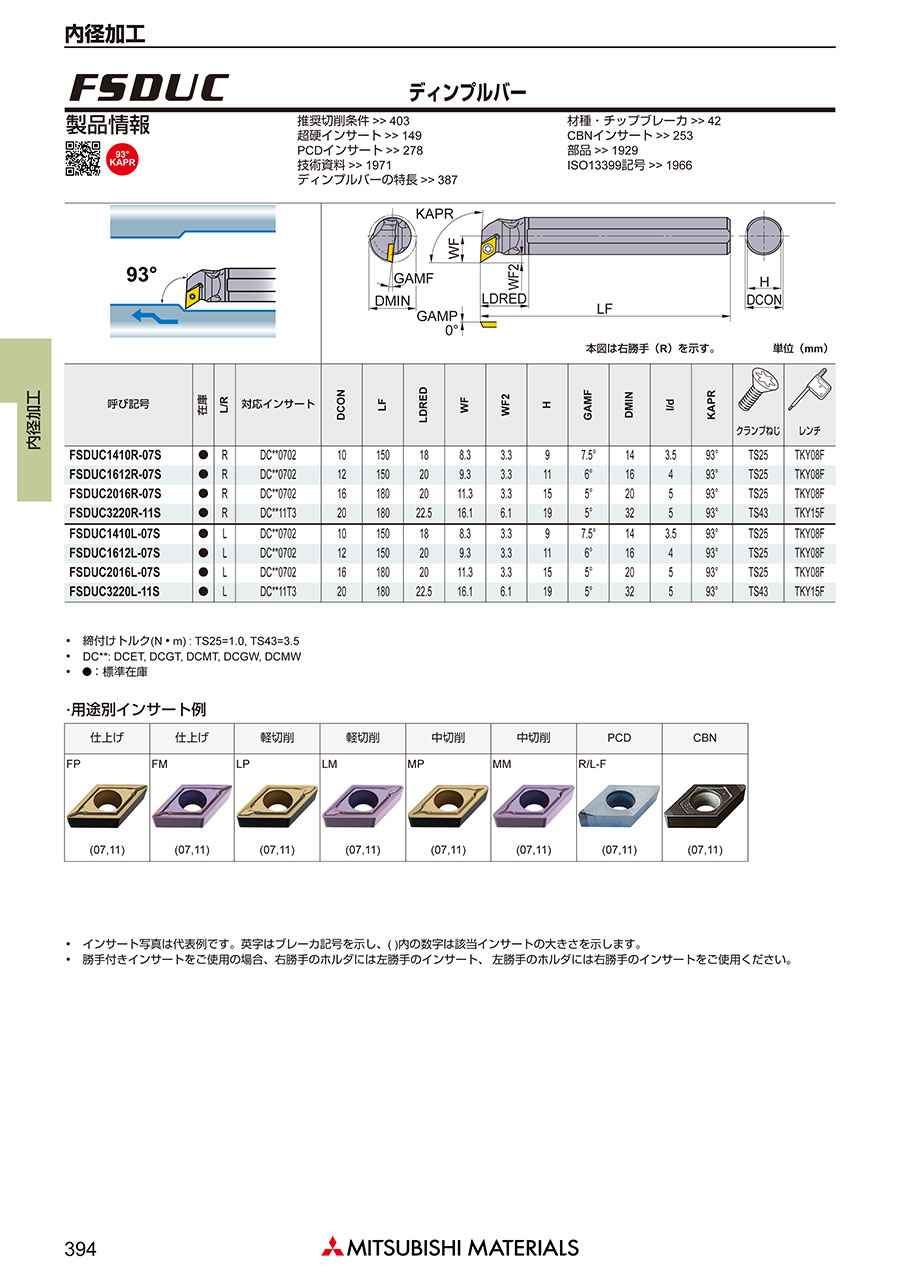

ディンプルバー DC○○インサート対応の寸法

ディンプルバー DC インサート対応:関連画像

FSDUCの寸法図

ディンプルバー DC インサート対応:関連画像

FSDQCの寸法図

呼び記号 R L 対応インサート 寸法（mm） 推奨
最大
I/d比		 クランプ
ねじ		 レンチ
DCON LF LDRED WF F2 H GAMF DMIN RE
FSDUC1410R/L-07S ● ● DCMT
DCET
DCGT
NP-DCMT
NP-DCMW		 0702○○ 10 150 18 8.3 3.3 9 7.5° 14 0.4 3.5 TS25 TKY08F
FSDUC1612R/L-07S ● ● 0702○○ 12 150 20 9.3 3.3 11 6° 16 0.4 4 TS25 TKY08F
FSDUC2016R/L-07S ● ● 0702○○ 16 180 20 11.3 3.3 15 5° 20 0.4 5 TS25 TKY08F
FSDUC3220R/L-11S ● ● 11T3○○ 20 180 22.5 16.1 6.1 19 5° 32 0.8 5 TS43 TKY15F
呼び記号 R L 対応インサート 寸法（mm） 推奨
最大
I/d比		 クランプ
ねじ		 レンチ
DCON LF LDRED WF F2 H GAMF DMIN RE
FSDQC1310R/L-07S ● ● DCMT
DCET
DCGT
NP-DCMT
NP-DCMW		 0702○○ 10 150 20.5 7.6 2.6 9 8° 13 0.4 3.5 TS25 TKY08F
FSDQC1612R/L-07S ● ● 0702○○ 12 150 22.5 8.6 2.6 11 6° 16 0.4 4 TS25 TKY08F
FSDQC2016R/L-07S ● ● 0702○○ 16 180 22.5 10.6 2.6 15 5° 20 0.4 5 TS25 TKY08F
FSDQC2520R/L-11S ● ● 11T3○○ 20 180 26 13.7 3.7 19 7° 25 0.8 5 TS43 TKY15F
  • ※ 締付けトルク（N・m）：TS25=1.0、TS43=3.5

型番リスト

表示件数
  • 1
    • 型番
    FSDQC1310L-07S
    FSDQC1310R-07S
    FSDQC1612L-07S
    FSDQC1612R-07S
    FSDQC2016L-07S
    FSDQC2016R-07S
    FSDQC2520L-11S
    FSDQC2520R-11S
    FSDUC1410L-07S
    FSDUC1410R-07S
    FSDUC1612L-07S
    FSDUC1612R-07S
    FSDUC2016L-07S
    FSDUC2016R-07S
    FSDUC3220L-11S
    FSDUC3220R-11S

    加工用途

    適合チップ切れ刃長

    勝手

    切込み角

    最小加工径

    (mm)

    突き出し長さ（L/D)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    適合チップ

    クランプねじ

    レンチ

    基準コーナーR（ノーズR）

    推奨締付けトルク

    (N・m)

    		最小発注数量
    内径・通し穴
    07
    左
    ISO規格外
    13
    3.5
    10
    150
    9
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴
    07
    右
    ISO規格外
    13
    3.5
    10
    150
    9
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴
    07
    左
    ISO規格外
    16
    4
    12
    150
    11
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴
    07
    右
    ISO規格外
    16
    4
    12
    150
    11
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴
    07
    左
    ISO規格外
    20
    5
    16
    180
    15
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴
    07
    右
    ISO規格外
    20
    5
    16
    180
    15
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴
    11
    左
    ISO規格外
    25
    5
    20
    180
    19
    DCMT11T3○○、DCMW11T3○○、DCGT11T3○○、DCGW11T3○○
    TS43
    TKY15F
    0.8
    3.5
    1個
    内径・通し穴
    11
    右
    ISO規格外
    25
    5
    20
    180
    19
    DCMT11T3○○、DCMW11T3○○、DCGT11T3○○、DCGW11T3○○
    TS43
    TKY15F
    0.8
    3.5
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    07
    左
    U：93°（オフセットあり）
    14
    3.5
    10
    150
    9
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    07
    右
    U：93°（オフセットあり）
    14
    3.5
    10
    150
    9
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    07
    左
    U：93°（オフセットあり）
    16
    4
    12
    150
    11
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    07
    右
    U：93°（オフセットあり）
    16
    4
    12
    150
    11
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    07
    左
    U：93°（オフセットあり）
    20
    5
    16
    180
    15
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    07
    右
    U：93°（オフセットあり）
    20
    5
    16
    180
    15
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    11
    左
    U：93°（オフセットあり）
    32
    5
    20
    180
    19
    DCMT11T3○○、DCMW11T3○○、DCGT11T3○○、DCGW11T3○○
    TS43
    TKY15F
    0.8
    3.5
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    11
    右
    U：93°（オフセットあり）
    32
    5
    20
    180
    19
    DCMT11T3○○、DCMW11T3○○、DCGT11T3○○、DCGW11T3○○
    TS43
    TKY15F
    0.8
    3.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    15,946円
    ( 17,541円 )
    2日目
    15,946円
    ( 17,541円 )
    2日目
    16,482円
    ( 18,130円 )
    2日目
    16,482円
    ( 18,130円 )
    2日目
    17,353円
    ( 19,088円 )
    2日目
    18,062円
    ( 19,868円 )
    5日目
    19,564円
    ( 21,520円 )
    2日目
    19,564円
    ( 21,520円 )
    2日目
    15,946円
    ( 17,541円 )
    2日目
    15,946円
    ( 17,541円 )
    2日目
    16,482円
    ( 18,130円 )
    2日目
    16,482円
    ( 18,130円 )
    2日目
    17,353円
    ( 19,088円 )
    2日目
    17,353円
    ( 19,088円 )
    2日目
    19,564円
    ( 21,520円 )
    2日目
    19,564円
    ( 21,520円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    高剛性・軽量化ヘッドがびびりを防ぎ、美しい切削面を実現。
    【特長】
    ・シミュレーション解析から生まれた高剛性＋軽量ヘッド形状。
    ・たわみ防止と振動減衰効果でびびりをシャットアウト。
    ・内部給油対応。
    ・最小加工径はφ10から。
    ・5°、7°、11°ポジティブインサートの使用。
    ・軽量ディンプルヘッドで防振効果抜群。
    ・l/d=3-5倍（超硬シャンクのl/d＝7-8）。
    【用途】
    ・内径加工用旋削工具。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
