三菱マテリアル

ディンプルバー CC ・CP インサート対応（クーラント穴あり超硬シャンク）

ディンプルバー CC ・CP インサート対応（クーラント穴あり超硬シャンク）
通常単価(税別)
35,917円～117,928円
税込単価
39,509円～129,721円
通常出荷日：2日目

高剛性・軽量化ヘッドがびびりを防ぎ、美しい切削面を実現する防振形ボーリングバー。【特長】・シュミレーシ...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認

よく一緒に見られています

ディンプルバー CC ・CP インサート対応

三菱マテリアル

ディンプルバー CC ・CP インサート対応
通常価格(税別)： 10,790円 (税込価格：11,869円)

通常出荷日：在庫品1日目

未確定：候補が20型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

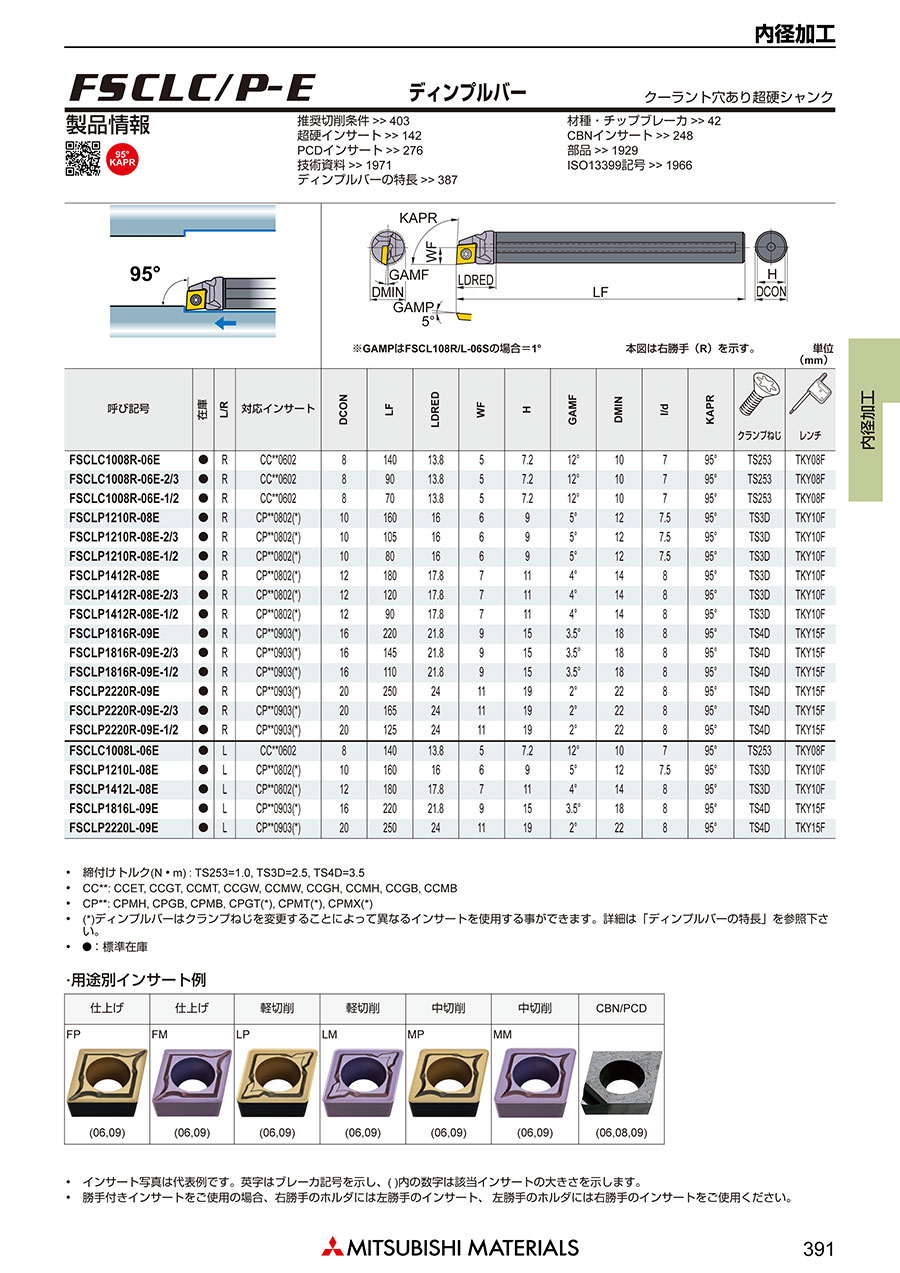

ディンプルバー CC○○、CP○○インサート対応（クーラント穴あり超硬シャンク）の詳細

ディンプルバー CC○○、CP○○インサート対応（クーラント穴あり超硬シャンク） イメージ

ディンプルバー CC○○、CP○○インサート対応（クーラント穴あり超硬シャンク） イメージ

ディンプルバー CC○○、CP○○インサート対応（クーラント穴あり超硬シャンク）の寸法

（単位：mm）

寸法図

寸法図

呼び記号RL対応インサート寸法（mm）推奨最大I/d比クランプねじレンチ
DCONLFLDREDWFHGAMFDMINRE
FSCLC1008R／L-06E●●CCGH
CCMH
NP-CCGT
NP-CCGW		0602○○814013.857.212°100.47TS253TKY08F
FSCLC1008R-06E-2/3●-0602○○89013.857.212°100.47TS253TKY08F
FSCLC1008R-06E-1/2●-0602○○87013.857.212°100.47TS253TKY08F
FSCLP1210R／L-08E●●CPMH
NP-CPGB
NP-CPMB		0802○○1016016.0695°120.47.5TS3DTKY10F
FSCLP1210R-08E-2/3●-0802○○1010516.0695°120.47.5TS3DTKY10F
FSCLP1210R-08E-1/2●-0802○○108016.0695°120.47.5TS3DTKY10F
FSCLP1412R／L-08E●●0802○○1218017.87114°140.48TS3DTKY10F
FSCLP1412R-08E-2/3●-0802○○1212017.87114°140.48TS3DTKY10F
FSCLP1412R-08E-1/2●-0802○○129017.87114°140.48TS3DTKY10F
FSCLP1816R／L-09E●●0903○○1622021.89153.5°180.48TS4DTKY15F
FSCLP1816R-09E-2/3●-0903○○1614521.89153.5°180.48TS4DTKY15F
FSCLP1816R-09E-1/2●-0903○○1611021.89153.5°180.48TS4DTKY15F
FSCLP2220R／L-09E●●0903○○2025024.011192°220.48TS4DTKY15F
FSCLP2220R-09E-2/3●-0903○○2016524.011192°220.48TS4DTKY15F
FSCLP2220R-09E-1/2●-0903○○2012524.011192°220.48TS4DTKY15F
  • ※ 締付けトルク（N・m）：TS253=1.0、TS3D=2.5、TS4D=3.5

型番リスト

表示件数
  • 1
    • 型番
    注文停止中
    FSCLC1008L-06E
    注文停止中
    FSCLC1008R-06E
    注文停止中
    FSCLC1008R-06E-1/2
    注文停止中
    FSCLC1008R-06E-2/3
    注文停止中
    FSCLP1210L-08E
    注文停止中
    FSCLP1210R-08E
    注文停止中
    FSCLP1210R-08E-1/2
    注文停止中
    FSCLP1210R-08E-2/3
    注文停止中
    FSCLP1412L-08E
    注文停止中
    FSCLP1412R-08E
    注文停止中
    FSCLP1412R-08E-1/2
    注文停止中
    FSCLP1412R-08E-2/3
    注文停止中
    FSCLP1816L-09E
    注文停止中
    FSCLP1816R-09E
    注文停止中
    FSCLP1816R-09E-1/2
    注文停止中
    FSCLP1816R-09E-2/3
    注文停止中
    FSCLP2220L-09E
    注文停止中
    FSCLP2220R-09E
    注文停止中
    FSCLP2220R-09E-1/2
    注文停止中
    FSCLP2220R-09E-2/3

    適合チップ逃げ角

    適合チップ切れ刃長

    勝手

    最小加工径

    (mm)

    突き出し長さ（L/D)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    適合チップ

    クランプねじ

    レンチ

    推奨締付けトルク

    (N・m)

    		最小発注数量
    ポジ7°（C）
    06
    左
    10
    7
    8
    140
    7.2
    CC○B0602○○、CC○H0602○○、CC○T0602○○、CC○W0602○○
    TS253
    TKY08F
    1
    1個
    ポジ7°（C）
    06
    右
    10
    7
    8
    140
    7.2
    CC○B0602○○、CC○H0602○○、CC○T0602○○、CC○W0602○○
    TS253
    TKY08F
    1
    1個
    ポジ7°（C）
    06
    右
    10
    3
    8
    70
    7.2
    CC○B0602○○、CC○H0602○○、CC○T0602○○、CC○W0602○○
    TS253
    TKY08F
    1
    1個
    ポジ7°（C）
    06
    右
    10
    5
    8
    90
    7.2
    CC○B0602○○、CC○H0602○○、CC○T0602○○、CC○W0602○○
    TS253
    TKY08F
    1
    1個
    ポジ11°（P）
    08
    左
    12
    7.5
    10
    160
    9
    CPMB0802○○、CPMH0802○○、CPMT0802○○、CPMX0802○○、CPGB0802○○、CPGT0802○○
    TS3D
    TKY10F
    2.5
    1個
    ポジ11°（P）
    08
    右
    12
    7.5
    10
    160
    9
    CPMB0802○○、CPMH0802○○、CPMT0802○○、CPMX0802○○、CPGB0802○○、CPGT0802○○
    TS3D
    TKY10F
    2.5
    1個
    ポジ11°（P）
    08
    右
    12
    3
    10
    80
    9
    CPMB0802○○、CPMH0802○○、CPMT0802○○、CPMX0802○○、CPGB0802○○、CPGT0802○○
    TS3D
    TKY10F
    2.5
    1個
    ポジ11°（P）
    08
    右
    12
    5
    10
    105
    9
    CPMB0802○○、CPMH0802○○、CPMT0802○○、CPMX0802○○、CPGB0802○○、CPGT0802○○
    TS3D
    TKY10F
    2.5
    1個
    ポジ11°（P）
    08
    左
    14
    8
    12
    180
    11
    CPMB0802○○、CPMH0802○○、CPMT0802○○、CPMX0802○○、CPGB0802○○、CPGT0802○○
    TS3D
    TKY10F
    2.5
    1個
    ポジ11°（P）
    08
    右
    14
    8
    12
    180
    11
    CPMB0802○○、CPMH0802○○、CPMT0802○○、CPMX0802○○、CPGB0802○○、CPGT0802○○
    TS3D
    TKY10F
    2.5
    1個
    ポジ11°（P）
    08
    右
    14
    3
    12
    90
    11
    CPMB0802○○、CPMH0802○○、CPMT0802○○、CPMX0802○○、CPGB0802○○、CPGT0802○○
    TS3D
    TKY10F
    2.5
    1個
    ポジ11°（P）
    08
    右
    14
    5
    12
    120
    11
    CPMB0802○○、CPMH0802○○、CPMT0802○○、CPMX0802○○、CPGB0802○○、CPGT0802○○
    TS3D
    TKY10F
    2.5
    1個
    ポジ11°（P）
    09
    左
    18
    8
    16
    220
    15
    CPMB0903○○、CPMH0903○○、CPMT0903○○、CPMX0903○○、CPGB0903○○、CPGT0903○○
    TS4D
    TKY15F
    3.5
    1個
    ポジ11°（P）
    09
    右
    18
    8
    16
    220
    15
    CPMB0903○○、CPMH0903○○、CPMT0903○○、CPMX0903○○、CPGB0903○○、CPGT0903○○
    TS4D
    TKY15F
    3.5
    1個
    ポジ11°（P）
    09
    右
    18
    3
    16
    110
    15
    CPMB0903○○、CPMH0903○○、CPMT0903○○、CPMX0903○○、CPGB0903○○、CPGT0903○○
    TS4D
    TKY15F
    3.5
    1個
    ポジ11°（P）
    09
    右
    18
    5
    16
    145
    15
    CPMB0903○○、CPMH0903○○、CPMT0903○○、CPMX0903○○、CPGB0903○○、CPGT0903○○
    TS4D
    TKY15F
    3.5
    1個
    ポジ11°（P）
    09
    左
    22
    8
    20
    250
    19
    CPMB0903○○、CPMH0903○○、CPMT0903○○、CPMX0903○○、CPGB0903○○、CPGT0903○○
    TS4D
    TKY15F
    3.5
    1個
    ポジ11°（P）
    09
    右
    22
    8
    20
    250
    19
    CPMB0903○○、CPMH0903○○、CPMT0903○○、CPMX0903○○、CPGB0903○○、CPGT0903○○
    TS4D
    TKY15F
    3.5
    1個
    ポジ11°（P）
    09
    右
    22
    3
    20
    125
    19
    CPMB0903○○、CPMH0903○○、CPMT0903○○、CPMX0903○○、CPGB0903○○、CPGT0903○○
    TS4D
    TKY15F
    3.5
    1個
    ポジ11°（P）
    09
    右
    22
    5
    20
    165
    19
    CPMB0903○○、CPMH0903○○、CPMT0903○○、CPMX0903○○、CPGB0903○○、CPGT0903○○
    TS4D
    TKY15F
    3.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    39,338円
    ( 43,272円 )
    2日目
    39,338円
    ( 43,272円 )
    2日目
    35,917円
    ( 39,509円 )
    2日目
    38,128円
    ( 41,941円 )
    2日目
    46,504円
    ( 51,154円 )
    2日目
    45,094円
    ( 49,603円 )
    2日目
    40,858円
    ( 44,944円 )
    2日目
    42,287円
    ( 46,516円 )
    2日目
    52,736円
    ( 58,010円 )
    2日目
    52,736円
    ( 58,010円 )
    2日目
    46,441円
    ( 51,085円 )
    2日目
    50,123円
    ( 55,135円 )
    2日目
    75,250円
    ( 82,775円 )
    2日目
    75,250円
    ( 82,775円 )
    2日目
    67,793円
    ( 74,572円 )
    2日目
    71,860円
    ( 79,046円 )
    2日目
    117,928円
    ( 129,721円 )
    2日目
    117,928円
    ( 129,721円 )
    2日目
    106,829円
    ( 117,512円 )
    2日目
    113,072円
    ( 124,379円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    高剛性・軽量化ヘッドがびびりを防ぎ、美しい切削面を実現する防振形ボーリングバー。
    【特長】
    ・シュミレーション解析から生まれた高剛性+軽量ヘッド形状。
    ・たわみ防止と振動減衰効果でびびりをシャットアウト。
    ・全シリーズ内部給油対応。
    ・3種類の全長規格。
    ・最小加工径はφ10から。
    ・5°、7°、11°ポジティブインサートの使用。
    ・軽量ディンプルヘッドで防振効果抜群。
    ・l/d=3-5倍（超硬シャンクのl/d＝7-8）。
    【用途】
    ・内径加工用旋削工具。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
