Ra用アラサ標準片

Ra用アラサ標準片
通常単価(税別):
7,887
通常出荷日:
在庫品1日目  当日出荷可能
指先ひとつで、面粗さが簡単に測定可能。

PDF

型番

6 の型番候補があります候補を表示

製品特長・仕様

製品の基本仕様・特長

アラサ標準片とは?

工作物の表面粗さを測定する場合、機械式の粗さ測定機を用いて数値を求める方法と、
予め加工方法毎に基準を満たして製作されている表面粗さ標準片と現品を視覚、触覚にて比較して判断する方法と
大きく分けて二通りの方法があります。

日本金属電鋳の『アラサ標準片』は後者の比較用粗さ標準片です。
視覚による比較と触覚による比較がありますが、触覚による比較の場合の方が精度が高いようです。
その場合は爪の先でこする方法が感度がよく、生産現場で簡易的に広く用いられております。

Ra用アラサ標準片 アラサ標準片とは


Ra フライス

Ra用アラサ標準片 Raフライス


Ra 正面フライス

Ra用アラサ標準片 Ra 正面フライス


Ra 形削用

Ra用アラサ標準片 Ra 形削用


Ra 円筒研削用

Ra用アラサ標準片 Ra 円筒研削用


Ra 丸削用

Ra用アラサ標準片 Ra 丸削用

選定サポート情報

Ra用アラサ標準片 選定サポート

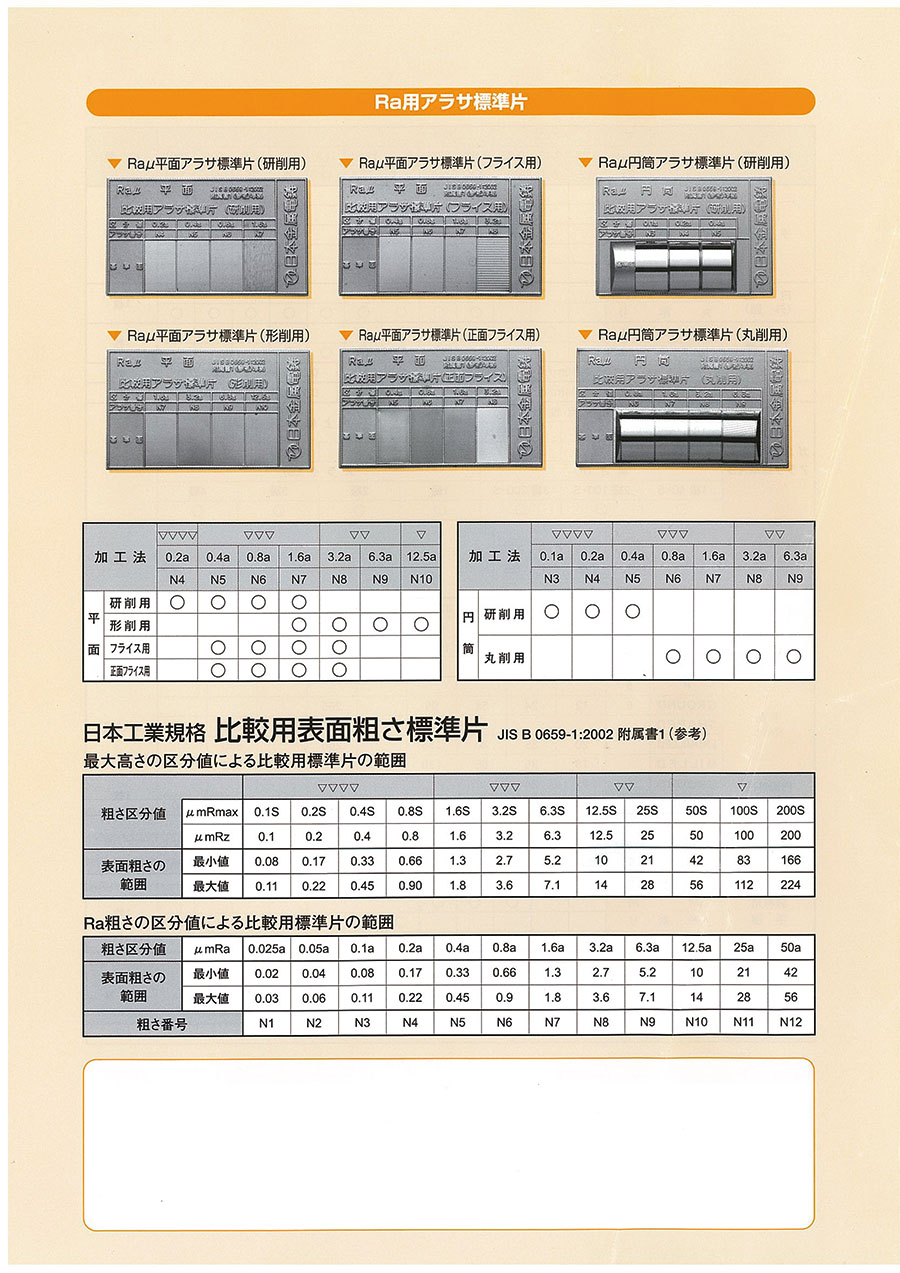

標準片の種類

加工法▽▽▽▽▽▽▽▽▽
0.2a0.4a0.8a1.6a3.2a6.3a12.5a
N4N5N6N7N8N9N10
平面研削用---
形削用---
フライス用---
正面フライス用---
加工法▽▽▽▽▽▽▽▽▽▽▽▽▽
0.1a0.2a0.4a0.8a1.6a3.2a6.3a
N3N4N5N6N7N8N9
円筒研削用----
丸削用---


日本工業規格 比較用表面粗さ標準片 JIS B 0659-1:2002 附属書1(参考)

最大高さの区分値による比較用標準片の範囲

-▽▽▽▽▽▽▽▽▽
粗さ区分値μmRmax0.1S0.2S0.4S0.8S1.6S3.2S6.3S12.5S25S50S100S200S
μmRz0.10.20.40.81.63.26.312.52550100200
表面粗さの範囲最小値0.080.170.330.661.32.75.210214283166
最大値0.110.220.450.901.83.67.1142856112224

Ra粗さの区分値による比較用標準片の範囲

粗さ区分値μmRa0.025a0.05a0.1a0.2a0.4a0.8a1.6a3.2a6.3a12.5a25a50a
表面粗さの範囲最小値0.020.040.080.170.330.661.32.75.2102142
最大値0.030.060.110.220.450.901.83.67.1142856
粗さ番号N1N2N3N4N5N6N7N8N9N10N11N12
型番

RAEK

RAF

RAHK

RAK

RAMK

RASF

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
加工法 入数 ▽▽▽▽0.1a ▽▽▽▽0.2a ▽▽▽0.4a ▽▽▽0.8a ▽▽▽1.6a ▽▽3.2a ▽▽6.3a ▽12.5a 商品名称

7,887円

1個

在庫品1日目

当日出荷可能

円筒研削 1枚 - - - - - Ra 円筒研削用

7,887円

1個

在庫品1日目

当日出荷可能

フライス 1枚 - - - - Ra フライス

7,887円

1個

在庫品1日目

当日出荷可能

平面研削 1枚 - - - - Ra 平面研削

7,887円

1個

在庫品1日目

当日出荷可能

形削 1枚 - - - - Ra 形削用

7,887円

1個

在庫品1日目

当日出荷可能

円筒丸削 1枚 - - - - Ra 円筒丸削用

7,887円

1個

在庫品1日目

当日出荷可能

正面フライス 1枚 - - - - Ra 正面フライス

Loading...

  1. 1


商品担当おすすめ

基本情報

商品タイプ 粗さ標準片

この商品を見た人は、こんな商品も見ています

今見ている商品

Ra用アラサ標準片

Ra用アラサ標準片

    表面アラサ標準片

    表面アラサ標準片

      ガス切断面アラサ標準片

      ガス切断面アラサ標準片

        Rrmsアラサ標準片

        Rrmsアラサ標準片

          輪郭用触針

          輪郭用触針

            面粗さ標準片

            面粗さ標準片

              コントレーサ用アクセサリ(オプション)

              コントレーサ用アクセサリ(オプション)

                サーフテストSJ-210/310シリーズ用駆動部用アクセサリ

                サーフテストSJ-210/310シリーズ用駆動部用アクセサリ

                  差し替え粗さ形状測定子

                  差し替え粗さ形状測定子

                    Marsurf PS10 測定スタンド ST-G

                    Marsurf PS10 測定スタンド ST-G

                      鋼板仕上げアラサ標準片

                      鋼板仕上げアラサ標準片

                        ピックアップ ハンディサーフ・サーフコム フレックス 汎用測定用

                        ピックアップ ハンディサーフ・サーフコム フレックス 汎用測定用

                          サーフテストSJ-210/310シリーズ用アクセサリ(オプション)スタンド用アダプタ

                          サーフテストSJ-210/310シリーズ用アクセサリ(オプション)スタンド用アダプタ

                            メーカー 日本金属電鋳 日本金属電鋳 日本金属電鋳 日本金属電鋳 東京精密 ミスミ ミツトヨ ミツトヨ 東京精密 マール 日本金属電鋳 東京精密 ミツトヨ
                            通常価格
                            (税別)
                            7,887円 5,361円~ 7,800円~ 9,449円~ 19,797円~ 3,230円~ 12,345円~ 2,880円~ 21,897円~ 264,987円 11,367円 34,957円 3,418円
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 14日目   4日目   在庫品1日目   当日出荷可能 在庫品1日目~   当日出荷可能
                            商品タイプ 粗さ標準片 粗さ標準片 粗さ標準片 粗さ標準片 その他粗さ測定関連品 粗さ標準片 その他粗さ測定関連品 その他粗さ測定関連品 その他粗さ測定関連品 その他粗さ測定関連品 粗さ標準片 表面粗さ測定器 その他粗さ測定関連品

                            Ra用アラサ標準片のレビュー

                            評価 4.0 平均4.0 (1件のレビュー) レビューを書く
                            • 面粗さの比較用2018/04/19
                              評価 4.04.01人の方が、「このレビューが参考になった」と投票しています。
                              面粗さの比較用に使用しています。誰でも簡単に比較できるので現場と事務所に置いています。簡単ではあるが目安にはなるので重宝しています。

                              このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

                            よくあるご質問(FAQ)

                            質問: Ra基準の平面研削用 粗さ標準片を探している
                            回答: Ra用アラサ標準片 型番 RAHKをご紹介いたします
