ダブルクランプディンプルバー WN インサート対応（クーラント穴あり）

ダブルクランプディンプルバー WN インサート対応（クーラント穴あり）
通常単価(税別)
21,306円～39,195円
税込単価
23,437円～43,115円
通常出荷日：2日目

シンプルなクランプ機構で、抜群な安定加工を実現。【特長】・ワンアクション形ダブルクランプ機構採用。・ネ...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

P形ボーリングバー CN○○インサート対応（クーラント穴あり）

三菱マテリアル

P形ボーリングバー CN○○インサート対応（クーラント穴あり）
通常価格(税別)： 16,422円 (税込価格：18,064円)

通常出荷日：在庫品1日目

よく一緒に見られています

ダブルクランプディンプルバー CN インサート対応（クーラント穴あり）

三菱マテリアル

ダブルクランプディンプルバー CN インサート対応（クーラント穴あり）
通常価格(税別)： 21,306円 (税込価格：23,437円)

通常出荷日：2 日目

未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

ダブルクランプディンプルバー WN○○インサート対応（クーラント穴あり）の詳細

ダブルクランプディンプルバー WN インサート対応（クーラント穴あり）:関連画像

ダブルクランプディンプルバー WN○○インサート対応（クーラント穴あり） イメージ

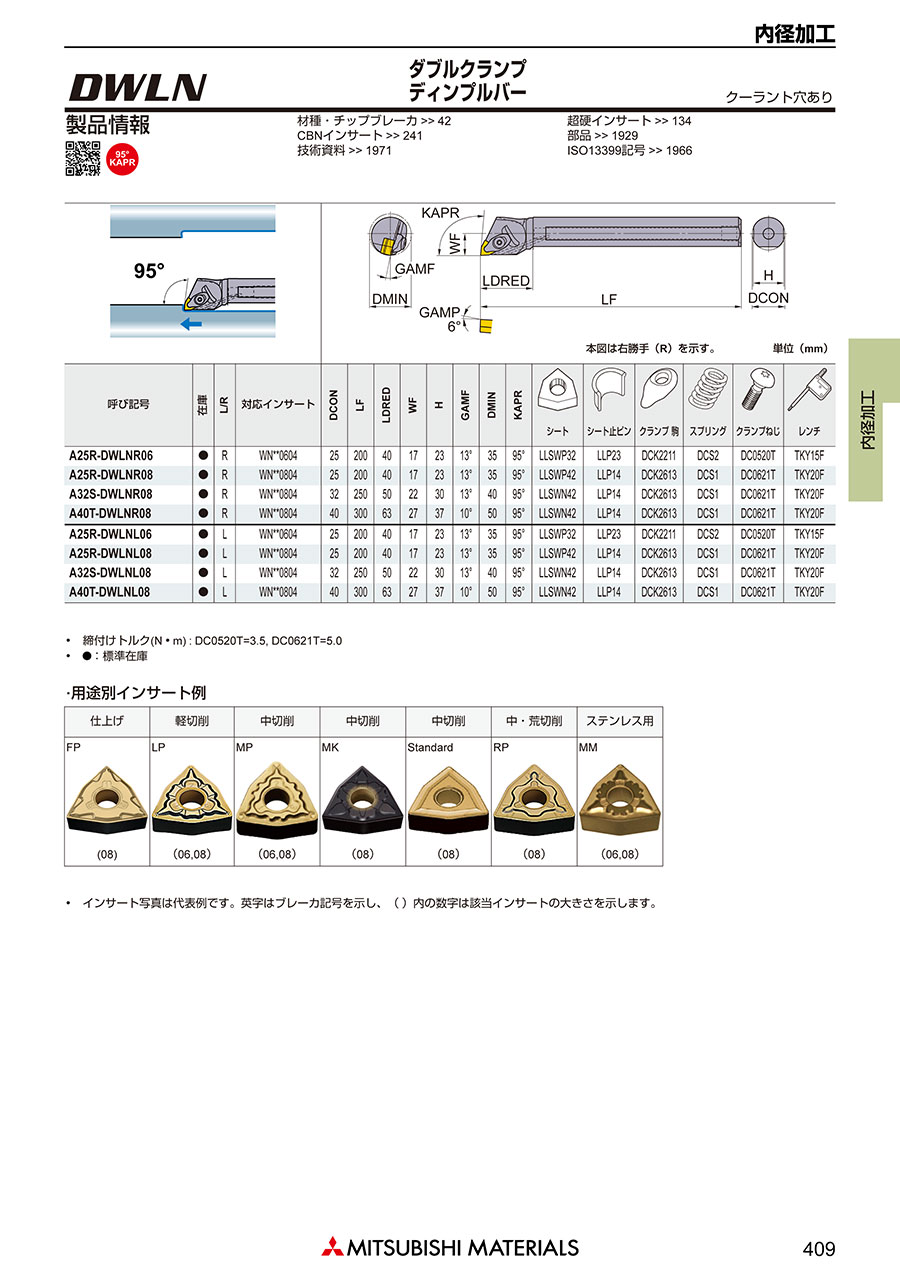

ダブルクランプディンプルバー WN○○インサート対応（クーラント穴あり）の寸法
