タンガロイ

外径用ホルダ ターニングA ダブルクランプ式バイト ATQNR／L

外径用ホルダ ターニングA ダブルクランプ式バイト ATQNR／L
通常単価(税別)
8,518円～8,852円
税込単価
9,370円～9,737円
通常出荷日：1日目

ダブルクランプ式の外径用ホルダ。【特長】・倣い加工用工具アプローチ角：105°。・使用インサートネガが...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認

よく一緒に見られています

外径加工用バイト Turning-A ACLNR/L形

タンガロイ

外径加工用バイト Turning-A ACLNR/L形
通常価格(税別)： 8,160円 (税込価格：8,976円)

通常出荷日：在庫品1日目

よく一緒に見られています

外径加工用バイト Turning-A AWLNR/L形

タンガロイ

外径加工用バイト Turning-A AWLNR/L形
通常価格(税別)： 8,160円 (税込価格：8,976円)

通常出荷日：在庫品1日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

アプローチ角105度の外径用ホルダ

ターニングA ダブルクランプ式 ATQNR/L:関連画像

切れ刃形状記号Q

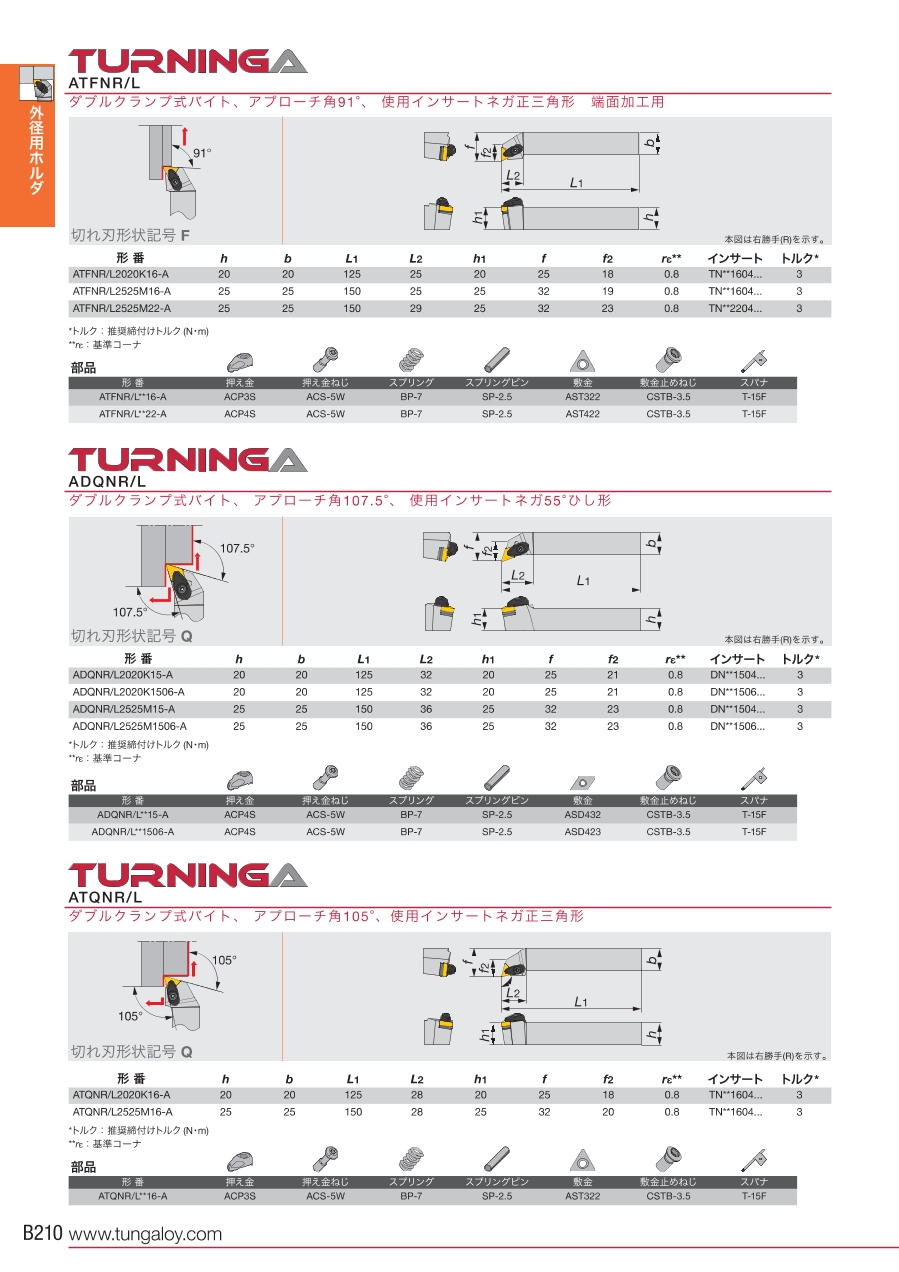

ターニングA ダブルクランプ式 ATQNR／Lの外形図と寸法について

ターニングA ダブルクランプ式 ATQNR/L:関連画像

ターニングA ダブルクランプ式 ATQNR／Lの寸法図
※右勝手（R)を示す

形番 h b L1 L2 h1 f f2 rε** インサート トルク*
ATQNR／L2020K16-A 20 20 125 28 20 25 18 0.8 TN**1604... 3
ATQNR／L2525M16-A 25 25 150 28 25 32 20 0.8 TN**1604... 3

この商品の部品について

部品
形番 押え金 押え金ねじ スプリング スプリングピン 敷金 敷金止めねじ スパナ
ATQNR／L**16-A ACP3S ACS-5W BP-7 SP-2.5 AST322 CSTB-3.5 T-15F

型番リスト

表示件数
  • 1
    • 型番
    ATQNL2020K16-A
    ATQNL2525M16-A
    ATQNR2020K16-A
    ATQNR2525M16-A

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    シャンク断面H/B

    		最小発注数量
    左
    20
    20
    125
    350-1442
    20
    1個
    左
    25
    25
    150
    350-1451
    25
    1個
    右
    20
    20
    125
    350-1469
    20
    1個
    右
    25
    25
    150
    350-1477
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,518円
    ( 9,370円 )
    1日目
    8,852円
    ( 9,737円 )
    1日目
    8,518円
    ( 9,370円 )
    1日目
    8,852円
    ( 9,737円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ダブルクランプ式の外径用ホルダ。
    【特長】
    ・倣い加工用工具アプローチ角：105°。
    ・使用インサートネガが正三角形。
    ・左勝手（L）、右勝手（R）の2タイプの4種類バリエーションより選択可能。
    ・インサート（TN□□1604□□）を使用することで使用できるバイト。
    ・推奨締付トルク：3.0N・m。
    【用途】
    ・倣い加工用工具として利用可能。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    外径用ホルダ ターニングA ダブルクランプ式バイト ATQNR／Lのレビュー
    5平均満足度：5.02件のレビュー
    NC旋盤で使用
    5
    満足度：5.02022/08/30
    NC旋盤で外径切削に使用。 ISOインサートが使用できるので用途に応じて選ぶことができる。
    0人が参考にしています。
    NC旋盤
    5
    満足度：5.02022/07/27
    NC旋盤の外径切削用バイトに使用しています。 使用出来るチップの種類が豊富なので切削条件により簡単にチップが交換できます...もっと読む
    0人が参考にしています。
    2件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    外径用ホルダ ターニングA ダブルクランプ式バイト ATQNR／L
    外径用ホルダ ターニングA ダブルクランプ式バイト AVJNR／L
    外径用ホルダ ターニングA ダブルクランプ式 AVQNR／L
    外径用ホルダ ターニングA ダブルクランプ式バイト ASDNN
    外径用ホルダ ターニングA レバーロック式バイト PDQNR／L
    ターニングA ダブルクランプ式 ATJNR/L
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格8,518円-11,123円 -11,101円 -8,518円 -18,039円8,518円 -
    通常出荷日1日目1日目1日目1日目1日目1日目
    加工用途外径 / 倣い外径 / 倣い外径 / 倣い外径 / 面取り外径 / 倣い外径 / 倣い
    適合チップ形状T（三角形）V（35°ひし形）V（35°ひし形）S（四角形）D（55°ひし形）T（三角形）
    適合チップ逃げ角ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）
    適合チップ切れ刃長161616121516
    切込み角ISO規格外J：93°（オフセットあり）ISO規格外D：45°（オフセットなし）ISO規格外J：93°（オフセットあり）
