三菱マテリアル

スロッティングカッタ KSMG

スロッティングカッタ KSMG
通常単価(税別)
20,569円～23,115円
税込単価
22,626円～25,427円
通常出荷日：2日目

スモールツール用モールデッドブレーカスロッティングカッタ KSMG。【特長】・マシンニングセンタ用溝入...

詳細を確認
  • カッタ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

多機能用 APX3000

三菱マテリアル

多機能用 APX3000
通常価格(税別)： 17,225円 (税込価格：18,948円)

通常出荷日：1 日目 ～

よく一緒に見られています

T溝用 TSMP

三菱マテリアル

T溝用 TSMP
通常価格(税別)： 26,650円 (税込価格：29,315円)

通常出荷日：2 日目

未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

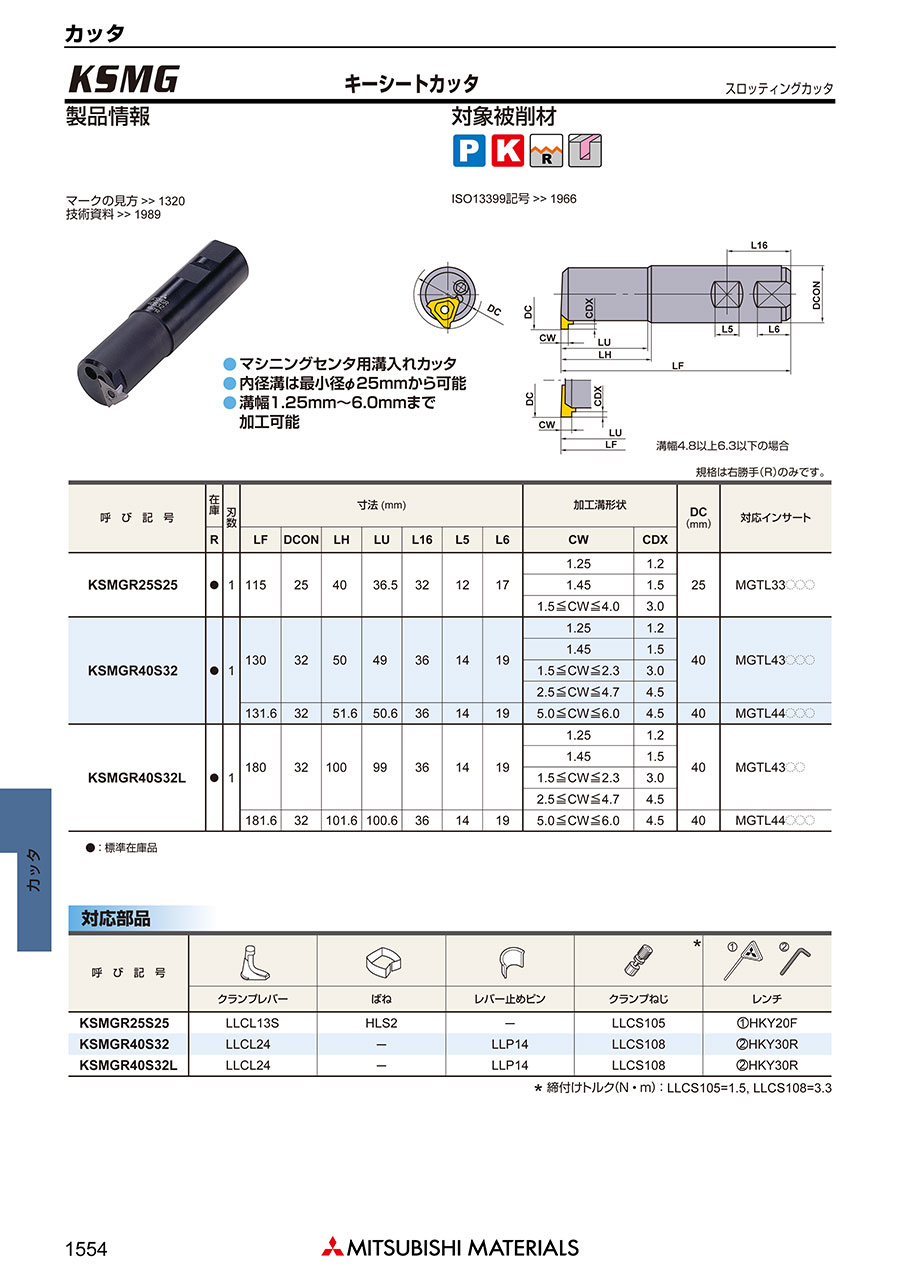

スロッティングカッタ KSMGの詳細

スロッティングカッタ KSMG イメージ

スロッティングカッタ KSMG イメージ

  • マシンニングセンタ用溝入れカッタ
  • 内径溝はφ25（最小径25mm）から可能
  • 溝幅1.25～6.0mmまで加工可能

スロッティングカッタ KSMGの寸法

（単位：mm）

寸法図

寸法図

呼び記号R刃数寸法（mm）加工満形状DMIN
（mm）		対応インサート
LFDCONLHLUL16L5L6CWCDX
KSMGR25S25●1115254036.53212171.251.225MGTL33○○○
1.451.5
1.5≦CW≦4.03.0
KSMGR40S32●11303250493614191.251.240MGTL43○○○
1.451.5
1.5≦CW≦2.33.0
2.5≦CW≦4.74.5
131.63251.650.63614194.8≦CW≦6.04.540MGTL44○○○
KSMGR40S32L●118032100993614191.251.240MGTL43○○
1.451.5
1.5≦CW≦2.33.0
2.5≦CW≦4.74.5
181.632101.6100.63614194.8≦CW≦6.04.540MGTL44○○○

型番リスト

表示件数
  • 1
    • 型番
    KSMGR25S25
    KSMGR40S32
    KSMGR40S32L

    全長 (L)

    (mm)

    シャンク径 (d)

    (mm)

    首下長（ℓ1）

    (mm)

    有効長 LU

    (mm)

    トラスココード

    適用インサート

    最小加工径 DMIN

    (mm)

    寸法 L16

    (mm)

    寸法 L5

    (mm)

    寸法 L6

    (mm)

    		最小発注数量
    115
    25
    40
    36.5
    667-3252
    MGTL33○○○
    25
    32
    12
    17
    1個
    130/131.6
    32
    50/51.6
    49/50.6
    667-3261
    MGTL43○○○$MGTL44○○○
    40
    36
    14
    19
    1個
    180/181.6
    32
    100/101.6
    99/100.6
    667-3279
    MGTL43○○○$MGTL44○○○
    40
    36
    14
    19
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    20,569円
    ( 22,626円 )
    2日目
    22,244円
    ( 24,468円 )
    2日目
    23,115円
    ( 25,427円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    スモールツール用モールデッドブレーカスロッティングカッタ KSMG。
    【特長】
    ・マシンニングセンタ用溝入れカッタ。
    ・内径溝はφ25（最小径25mm）から可能。
    ・溝幅1.25～6.0mmまで加工可能。
    ・外周研削を行うことにより、高精度加工に最適な刃先位置の再現性を実現。
    ・ノーズR値はマイナス公差。
    【用途】
    ・マイナス公差指示が多い精密部品加工に最適。
    ・抜群の切屑処理で、自動盤の無人連続加工に。

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スロッティングカッタ KSMGのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    スロッティングカッタ KSMG
    正面削り用 FF3000
    T溝用 TSMP
    座ぐり用 CBMP
    SEC-ウェーブミル WEZR 11000M型
    ミラーラジアス モジュラーヘッド MRX形
    メーカー三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアル住友電工ハードメタルダイジェット
    通常価格20,569円-105,435円 -26,650円 -26,532円 -90,558円14,690円 -
    通常出荷日2日目2日目2日目2日目3日目1日目〜
    加工用途溝平面溝突っ込み(Z送り) / バーチカル平面 / 側面 / 溝削り / 傾斜切り込み平面 / 側面
    取付け方法柄付きタイプアーバー柄付きタイプ柄付きタイプねじ込み式ねじ込み式
    仕上げ区分粗・中粗加工仕上げ加工粗・中粗加工粗・中粗加工荒～仕上げ加工仕上げ加工
    刃数(枚)122291
    CADデータ有無(2D/3D)2D/3D3D2D/3D2D/3D--
