三菱マテリアル

KTD コバルトハイステーパドリル

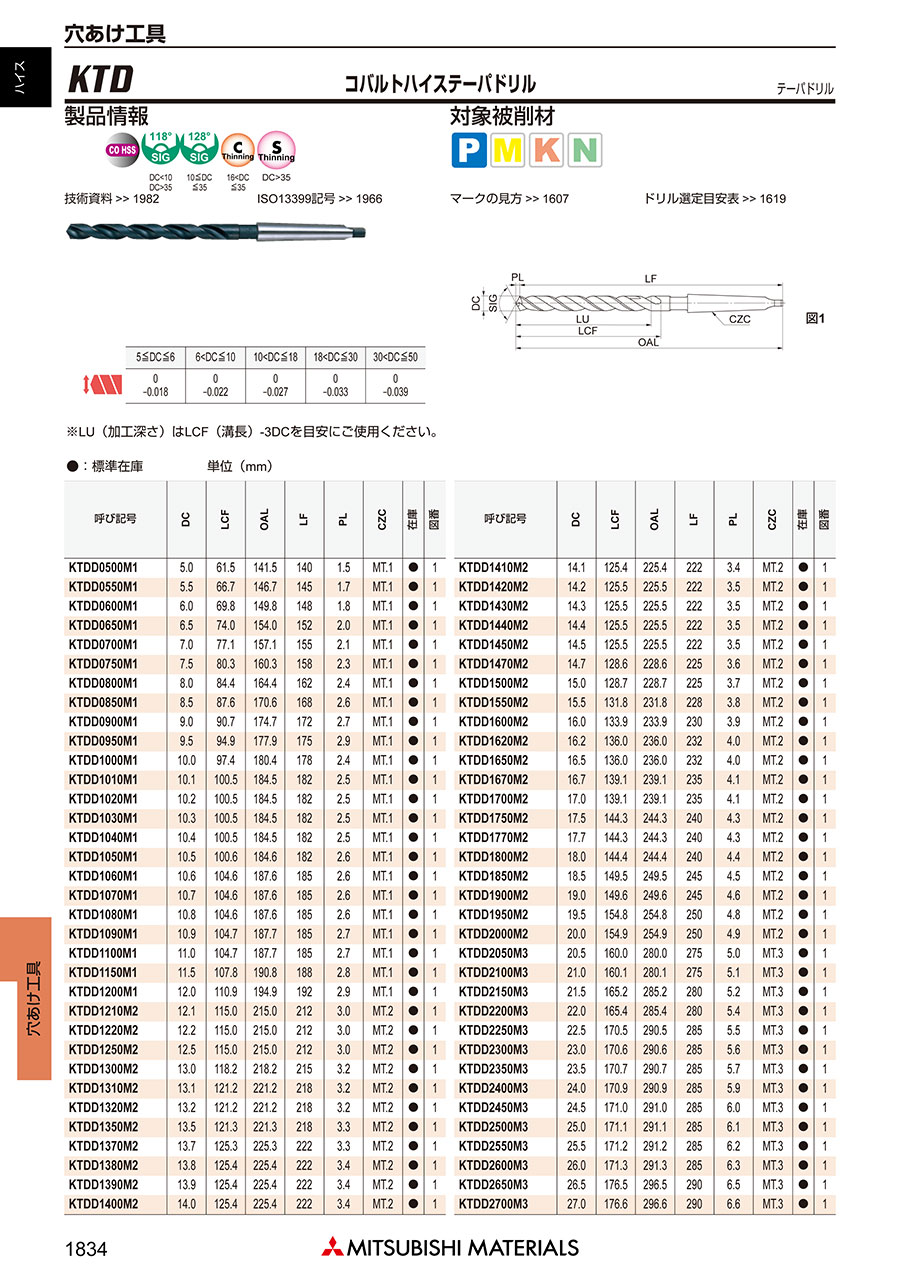

カタログ

通常単価(税別): 6,150円～140,117円

税込単価: 6,765円～154,129円

通常出荷日：在庫品1日目～2日目一部当日出荷可能

難削材の穴あけに最適なテーパシャンクドリル（ハイス）。【特長】・重切削時の工具剛性をアップするため、φ...

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が92型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

外形図

呼び記号	給油形態	DC	SIG	LCF	LF	OAL	刃列数:ZEFP


KTDD0500M1	外部	5	118°	61.5	140	141.5	2
KTDD0550M1	外部	5.5	118°	66.7	145	146.7	2
KTDD0600M1	外部	6	118°	69.8	148	149.8	2
KTDD0650M1	外部	6.5	118°	74	152	154	2
KTDD0700M1	外部	7	118°	77.1	155	157.1	2
KTDD0750M1	外部	7.5	118°	80.3	158	160.3	2
KTDD0800M1	外部	8	118°	84.4	162	164.4	2
KTDD0850M1	外部	8.5	118°	87.6	168	170.6	2
KTDD0900M1	外部	9	118°	90.7	172	174.7	2
KTDD0950M1	外部	9.5	118°	94.9	175	177.9	2
KTDD1000M1	外部	10	128°	97.4	178	180.4	2
KTDD1010M1	外部	10.1	128°	100.5	182	184.5	2
KTDD1020M1	外部	10.2	128°	100.5	182	184.5	2
KTDD1030M1	外部	10.3	128°	100.5	182	184.5	2
KTDD1040M1	外部	10.4	128°	100.5	182	184.5	2
KTDD1050M1	外部	10.5	128°	100.6	182	184.6	2
KTDD1060M1	外部	10.6	128°	104.6	185	187.6	2
KTDD1070M1	外部	10.7	128°	104.6	185	187.6	2
KTDD1080M1	外部	10.8	128°	104.6	185	187.6	2
KTDD1090M1	外部	10.9	128°	104.7	185	187.7	2
KTDD1100M1	外部	11	128°	104.7	185	187.7	2
KTDD1150M1	外部	11.5	128°	107.8	188	190.8	2
KTDD1200M1	外部	12	128°	110.9	192	194.9	2
KTDD1210M2	外部	12.1	128°	115	212	215	2
KTDD1220M2	外部	12.2	128°	115	212	215	2
KTDD1250M2	外部	12.5	128°	115	212	215	2
KTDD1300M2	外部	13	128°	118.2	215	218.2	2
KTDD1310M2	外部	13.1	128°	121.2	218	221.2	2
KTDD1320M2	外部	13.2	128°	121.2	218	221.2	2
KTDD1350M2	外部	13.5	128°	121.3	218	221.3	2
KTDD1370M2	外部	13.7	128°	125.3	222	225.3	2
KTDD1380M2	外部	13.8	128°	125.4	222	225.4	2
KTDD1390M2	外部	13.9	128°	125.4	222	225.4	2
KTDD1400M2	外部	14	128°	125.4	222	225.4	2
KTDD1410M2	外部	14.1	128°	125.4	222	225.4	2
KTDD1420M2	外部	14.2	128°	125.5	222	225.5	2
KTDD1430M2	外部	14.3	128°	125.5	222	225.5	2
KTDD1440M2	外部	14.4	128°	125.5	222	225.5	2
KTDD1450M2	外部	14.5	128°	125.5	222	225.5	2
KTDD1470M2	外部	14.7	128°	128.6	225	228.6	2
KTDD1500M2	外部	15	128°	128.7	225	228.7	2
KTDD1550M2	外部	15.5	128°	131.8	228	231.8	2
KTDD1600M2	外部	16	128°	133.9	230	233.9	2
KTDD1620M2	外部	16.2	128°	136	232	236	2
KTDD1650M2	外部	16.5	128°	136	232	236	2
KTDD1670M2	外部	16.7	128°	139.1	235	239.1	2
KTDD1700M2	外部	17	128°	139.1	235	239.1	2
KTDD1750M2	外部	17.5	128°	144.3	240	244.3	2
KTDD1770M2	外部	17.7	128°	144.3	240	244.3	2
KTDD1800M2	外部	18	128°	144.4	240	244.4	2
KTDD1850M2	外部	18.5	128°	149.5	245	249.5	2
KTDD1900M2	外部	19	128°	149.6	245	249.6	2
KTDD1950M2	外部	19.5	128°	154.8	250	254.8	2
KTDD2000M2	外部	20	128°	154.9	250	254.9	2
KTDD2050M3	外部	20.5	128°	160	275	280	2
KTDD2100M3	外部	21	128°	160.1	275	280.1	2
KTDD2150M3	外部	21.5	128°	165.2	280	285.2	2
KTDD2200M3	外部	22	128°	165.4	280	285.4	2
KTDD2250M3	外部	22.5	128°	170.5	285	290.5	2
KTDD2300M3	外部	23	128°	170.6	285	290.6	2
KTDD2350M3	外部	23.5	128°	170.7	285	290.7	2
KTDD2400M3	外部	24	128°	170.9	285	290.9	2
KTDD2450M3	外部	24.5	128°	171	285	291	2
KTDD2500M3	外部	25	128°	171.1	285	291.1	2
KTDD2550M3	外部	25.5	128°	171.2	285	291.2	2
KTDD2600M3	外部	26	128°	171.3	285	291.3	2
KTDD2650M3	外部	26.5	128°	176.5	290	296.5	2
KTDD2700M3	外部	27	128°	176.6	290	296.6	2
KTDD2750M4	外部	27.5	128°	181.7	320	326.7	2
KTDD2800M4	外部	28	128°	181.8	320	326.8	2
KTDD2850M4	外部	28.5	128°	187	325	332	2
KTDD2900M4	外部	29	128°	187.1	325	332.1	2
KTDD2950M4	外部	29.5	128°	192.2	330	337.2	2
KTDD3000M4	外部	30	128°	192.3	330	337.3	2
KTDD3050M4	外部	30.5	128°	197.4	335	342.4	2
KTDD3100M4	外部	31	128°	197.6	335	342.6	2
KTDD3150M4	外部	31.5	128°	202.7	340	347.7	2
KTDD3200M4	外部	32	128°	202.8	340	347.8	2
KTDD3300M4	外部	33	128°	208	345	353	2
KTDD3400M4	外部	34	128°	213.3	350	358.3	2
KTDD3500M4	外部	35	128°	213.5	350	358.5	2
KTDD3600M4	外部	36	118°	220.8	355	365.8	2
KTDD3700M4	外部	37	118°	221.1	355	366.1	2
KTDD3800M4	外部	38	118°	226.4	360	371.4	2
KTDD3900M4	外部	39	118°	226.7	360	371.7	2
KTDD4000M4	外部	40	118°	232	365	377	2
KTDD4100M4	外部	41	118°	232.3	365	377.3	2
KTDD4200M4	外部	42	118°	237.6	370	382.6	2
KTDD4300M4	外部	43	118°	237.9	370	382.9	2
KTDD4400M4	外部	44	118°	243.2	375	388.2	2
KTDD4500M4	外部	45	118°	243.5	375	388.5	2
KTDD4600M4	外部	46	118°	248.8	380	393.8	2
KTDD4700M4	外部	47	118°	249.1	380	394.1	2
KTDD4800M4	外部	48	118°	254.4	385	399.4	2
KTDD4900M4	外部	49	118°	254.7	385	399.7	2
KTDD5000M4	外部	50	118°	260	390	405	2

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

先端角

(°)

直径公差

(mm)

シンニング

トラスココード

シンニング詳細

最小発注数量

7	75	155	1	118	-0.022～0	-	115-9011	-	1個
7.5	78	158	1	118	-0.022～0	-	115-9020	-	1個
8	82	162	1	118	-0.022～0	-	115-9038	-	1個
8.5	85	168	1	118	-0.022～0	-	115-9046	-	1個
9	88	172	1	118	-0.022～0	-	115-9054	-	1個
9.5	92	175	1	118	-0.022～0	-	115-9062	-	1個
10	95	178	1	128	-0.022～0	-	115-9071	-	1個
10.1	98	182	1	128	-0.027～0	-	667-3287	-	1個
10.2	98	182	1	128	-0.027～0	-	667-3295	-	1個
10.3	98	182	1	128	-0.027～0	-	667-3309	-	1個
10.4	98	182	1	128	-0.027～0	-	667-3317	-	1個
10.5	98	182	1	128	-0.027～0	-	115-9089	-	1個
10.6	102	185	1	128	-0.027～0	-	667-3325	-	1個
10.7	102	185	1	128	-0.027～0	-	-	-	1個
10.8	102	185	1	128	-0.027～0	-	667-3341	-	1個
10.9	102	185	1	128	-0.027～0	-	-	-	1個
11	102	185	1	128	-0.027～0	-	115-9097	-	1個
11.5	105	188	1	128	-0.027～0	-	115-9101	-	1個
12	108	192	1	128	-0.027～0	-	115-9119	-	1個
12.1	112	212	2	128	-0.027～0	-	667-3449	-	1個
12.2	112	212	2	128	-0.027～0	-	667-3457	-	1個
12.5	112	212	2	128	-0.027～0	-	115-9127	-	1個
13	115	215	2	128	-0.027～0	-	115-9135	-	1個
13.1	118	218	2	128	-0.027～0	-	115-9143	-	1個
13.2	118	218	2	128	-0.027～0	-	115-9151	-	1個
13.5	118	218	2	128	-0.027～0	-	115-9186	-	1個
13.7	122	222	2	128	-0.027～0	-	115-9208	-	1個
13.8	122	222	2	128	-0.027～0	-	115-9216	-	1個
13.9	122	222	2	128	-0.027～0	-	115-9224	-	1個
14	122	222	2	128	-0.027～0	-	115-9232	-	1個
14.1	122	222	2	128	-0.027～0	-	115-9241	-	1個
14.2	122	222	2	128	-0.027～0	-	115-9259	-	1個
14.3	122	222	2	128	-0.027～0	-	115-9267	-	1個
14.4	122	222	2	128	-0.027～0	-	115-9275	-	1個
14.5	122	222	2	128	-0.027～0	-	115-9283	-	1個
14.7	125	225	2	128	-0.027～0	-	115-9305	-	1個
15	125	225	2	128	-0.027～0	-	115-9330	-	1個
15.5	128	228	2	128	-0.027～0	-	115-9381	-	1個
16	130	230	2	128	-0.027～0	-	115-9437	有	1個
16.2	132	232	2	128	-0.027～0	-	115-9453	有	1個
16.5	132	232	2	128	-0.027～0	-	115-9488	有	1個
16.7	135	235	2	128	-0.027～0	-	115-9500	有	1個
17	135	235	2	128	-0.027～0	-	115-9534	有	1個
17.5	140	240	2	128	-0.027～0	-	115-9585	有	1個
17.7	140	240	2	128	-0.027～0	-	115-9607	有	1個
18	140	240	2	128	-0.027～0	-	115-9631	有	1個
18.5	145	245	2	128	-0.033～0	-	115-9682	有	1個
19	145	245	2	128	-0.033～0	-	115-9739	有	1個
19.5	150	250	2	128	-0.033～0	-	115-9780	有	1個
20	150	250	2	128	-0.033～0	-	115-9836	有	1個
20.5	155	275	3	128	-0.033～0	-	115-9887	有	1個
21	155	275	3	128	-0.033～0	-	115-9933	有	1個
21.5	160	280	3	128	-0.033～0	-	115-9984	有	1個
22	160	280	3	128	-0.033～0	-	116-0036	有	1個
22.5	165	285	3	128	-0.033～0	-	116-0087	有	1個
23	165	285	3	128	-0.033～0	-	116-0133	有	1個
23.5	165	285	3	128	-0.033～0	-	116-0184	有	1個
24	165	285	3	128	-0.033～0	-	116-0231	有	1個
24.5	165	285	3	128	-0.033～0	-	116-0281	有	1個
25	165	285	3	128	-0.033～0	-	116-0338	有	1個

通常単価(税別) (税込単価)	通常出荷日

6,150円 ( 6,765円 )	在庫品1日目当日出荷可能
6,330円 ( 6,963円 )	2日目
6,458円 ( 7,104円 )	2日目
6,819円 ( 7,501円 )	2日目
7,186円 ( 7,905円 )	2日目
7,651円 ( 8,416円 )	2日目
8,025円 ( 8,828円 )	2日目
8,700円 ( 9,570円 )	2日目
8,700円 ( 9,570円 )	2日目
8,700円 ( 9,570円 )	2日目
8,700円 ( 9,570円 )	2日目
8,475円 ( 9,323円 )	2日目
9,225円 ( 10,148円 )	2日目
9,225円 ( 10,148円 )	2日目
9,225円 ( 10,148円 )	2日目
9,225円 ( 10,148円 )	2日目
8,925円 ( 9,818円 )	在庫品1日目当日出荷可能
9,151円 ( 10,066円 )	2日目
9,929円 ( 10,922円 )	2日目
10,612円 ( 11,673円 )	2日目
10,612円 ( 11,673円 )	2日目
10,385円 ( 11,424円 )	2日目
10,612円 ( 11,673円 )	2日目
11,069円 ( 12,176円 )	2日目
9,865円 ( 10,852円 )	2日目
11,141円 ( 12,255円 )	在庫品1日目当日出荷可能
10,235円 ( 11,259円 )	2日目
10,235円 ( 11,259円 )	2日目
10,235円 ( 11,259円 )	2日目
11,520円 ( 12,672円 )	2日目
11,384円 ( 12,522円 )	2日目
11,384円 ( 12,522円 )	2日目
11,384円 ( 12,522円 )	2日目
11,384円 ( 12,522円 )	2日目
10,509円 ( 11,560円 )	2日目
11,652円 ( 12,817円 )	2日目
11,849円 ( 13,034円 )	2日目
11,738円 ( 12,912円 )	2日目
12,474円 ( 13,721円 )	在庫品1日目当日出荷可能
13,453円 ( 14,798円 )	2日目
14,002円 ( 15,402円 )	在庫品1日目当日出荷可能
14,685円 ( 16,154円 )	2日目
14,288円 ( 15,717円 )	2日目
14,888円 ( 16,377円 )	2日目
16,284円 ( 17,912円 )	2日目
16,055円 ( 17,661円 )	2日目
16,949円 ( 18,644円 )	在庫品1日目当日出荷可能
17,755円 ( 19,531円 )	2日目
18,827円 ( 20,710円 )	2日目
19,620円 ( 21,582円 )	2日目
19,285円 ( 21,214円 )	2日目
20,569円 ( 22,626円 )	2日目
20,818円 ( 22,900円 )	2日目
20,818円 ( 22,900円 )	2日目
22,253円 ( 24,478円 )	2日目
24,788円 ( 27,267円 )	2日目
25,252円 ( 27,777円 )	2日目
26,800円 ( 29,480円 )	2日目
28,140円 ( 30,954円 )	2日目
29,370円 ( 32,307円 )	2日目

基本情報

基本情報

難削材の穴あけに最適なテーパシャンクドリル（ハイス）。
【特長】
・重切削時の工具剛性をアップするため、φ12.1～φ14、φ20.1～φ23、φ27.5～φ32のM.T.No.は、標準規格より太い。
【用途】
・難削材の穴あけに最適。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

KTD コバルトハイステーパドリルのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q深穴と浅穴加工で切削条件は同じですか？

穴深さに応じて切削条件を変更して下さい。

この商品を見た人は、こんな商品も見ています

	今見ている商品 KTD コバルトハイステーパドリル	高性能油穴付き超硬ドリル ADOX-8D	MAE スーパーバニッシュドリル（外部給油形）	超硬OHノンステップボーラーH NSBH□□□□-□□□-ATH	AQDEXZOH5D アクアドリル EX フラットオイルホール5D	マイクロドリル 15×D タイプN 6412
メーカー	三菱マテリアル	オーエスジー	三菱マテリアル	MOLDINO(モルディノ・旧三菱日立ツール)	不二越	グーリング
通常価格	6,150円-	15,472円 -	6,196円 -	25,095円 -	13,696円 -	19,719円 -
通常出荷日	在庫品1日目〜	2日目	在庫品1日目〜	2日目〜	2日目〜	3日目
被削材	一般鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	鋳鉄 / アルミ	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄
工具材質	コバルトハイス	超硬	超硬	超硬	超硬	超硬
シャンクタイプ	テーパシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク
コーティング・表面処理	ノンコート	鋼用	ノンコート	鋼用	鋼用	鋼用
単品/セット品	単品	単品	単品	単品	単品	単品
