VN インサート対応 外径・倣い加工用 ダブルクランプバイト

VN インサート対応 外径・倣い加工用 ダブルクランプバイト
通常単価(税別)
10,988円～12,931円
税込単価
12,087円～14,224円
通常出荷日：1日目～3日目

シンプルなクランプ機構で、抜群な安定加工を実現したダブルクランプバイト。【特長】・ワンアクション形ダブ...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。

よく一緒に見られています

CN インサート対応 外径・端面加工用 ダブルクランプバイト

三菱マテリアル

CN インサート対応 外径・端面加工用 ダブルクランプバイト
通常価格(税別)： 7,839円 (税込価格：8,623円)

通常出荷日：2 日目

よく一緒に見られています

VN○○インサート対応バイト 外径・倣い加工用 MPバイト

三菱マテリアル

VN○○インサート対応バイト 外径・倣い加工用 MPバイト
通常価格(税別)： 10,660円 (税込価格：11,726円)

通常出荷日：在庫品1日目

未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

DVJN／DVVN 外径・倣い加工用 ダブルクランプバイトの特長

ダブルクランプシリーズの構成図

ダブルクランプシリーズの構成図

  • クランプ機構の採用で高いクランプ剛性を実現。
  • インサート着脱が容易かつ確実なクランプを実現。
  • 優れたインデックス精度により高い刃先精度を実現。

最適化されたクランプ駒

クランプ駒

クランプ駒

クランプ駒は、CAE解析により剛性を保ちつつ、切りくずの流れを考慮した形状を実現し、切りくず詰まりを解消した。また、右・左勝手ホルダに共用可能な勝手無しタイプとなっている。

防振性と切りくず排出性向上

ホルダヘッド部

ホルダヘッド部

ホルダヘッド部には耐防振性に優れたディンプル形状と、クーラント穴を設けて切りくず排出性を向上。また、簡単に突き出し調整が可能な目盛り付き。

特殊表面処理の採用

特殊表面処理されたホルダおよびクランプ駒

特殊表面処理されたホルダおよびクランプ駒

ホルダおよびクランプ駒は特殊表面処理採用により、耐腐食性と切りくずさっ過による耐摩耗性を向上。

両端トルクス穴付きクランプねじ

左：両端トルクス穴付きクランプねじ、右：取り付け例

左：両端トルクス穴付きクランプねじ、右：取り付け例

クランプねじの両端に同サイズのトルクス穴を設けたことにより、逆バイト使用時でもインサートを容易に着脱でき、安定したクランプが可能。

切削性能

クランプ剛性

断続加工において耐欠損性向上

断続加工において耐欠損性向上

クランプ剛性比較の切削イメージ図（φ300（直径300mm））

クランプ剛性比較の切削イメージ図（φ300（直径300mm））

切削条件

  • 被削材：S45C
  • インサート：CNMG120408
  • 切削速度：70m/min
  • 切込み：3mm
  • 送り：0.35mm/rev
  • 乾式切削

※代表型番となっております。

刃先位置精度

安定した加工精度

安定した加工精度

刃先位置精度比較の切削イメージ図（100mm／φ60（直径60mm））

刃先位置精度比較の切削イメージ図（100mm／φ60（直径60mm））

切削条件

  • 被削材：SCM440
  • インサート：CNMG120408
  • 切削速度：150m/min
  • 切込み：3mm
  • 送り：0.6mm/rev
  • 湿式切削

※代表型番となっております。

ご使用上の注意

  • ※ インサートの取り付け・取り外しの際は、下図アンクランプ状態のように、クランプ駒突起部とインサートにすきまがあることを確認してください。目安としては、クランプ状態に対しクランプねじを2〜3回転まわす程度です。
  • ※ インサートクランプの際、締めすぎはクランプ駒やクランプねじのトルクス穴を傷めるおそれがありますので必ず付属しているレンチを使用してください。（適正締め付けトルクはレンチサイズTKY20Fの場合5N・m、TKY15Fの場合3.5N・mです。）
アンクランプ状態

アンクランプ状態

クランプ状態

クランプ状態

  • ※ クランプ駒に切りくず干渉がある場合は、インサートブレーカの選択が不十分です。これは、被削材の仕上げ面精度に悪影響を及ぼしますので、インサートブレーカの見直しをお奨めします。

使用例



（単位：mm）



インサート対応バイト 外径・倣い加工用 ダブルクランプバイトの使用例1

インサート対応バイト 外径・倣い加工用 ダブルクランプバイトの使用例1



（単位：mm）



インサート対応バイト 外径・倣い加工用 ダブルクランプバイト2

インサート対応バイト 外径・倣い加工用 ダブルクランプバイト2

※DVJNR2525M16以外の使用例は代表型番となっております。

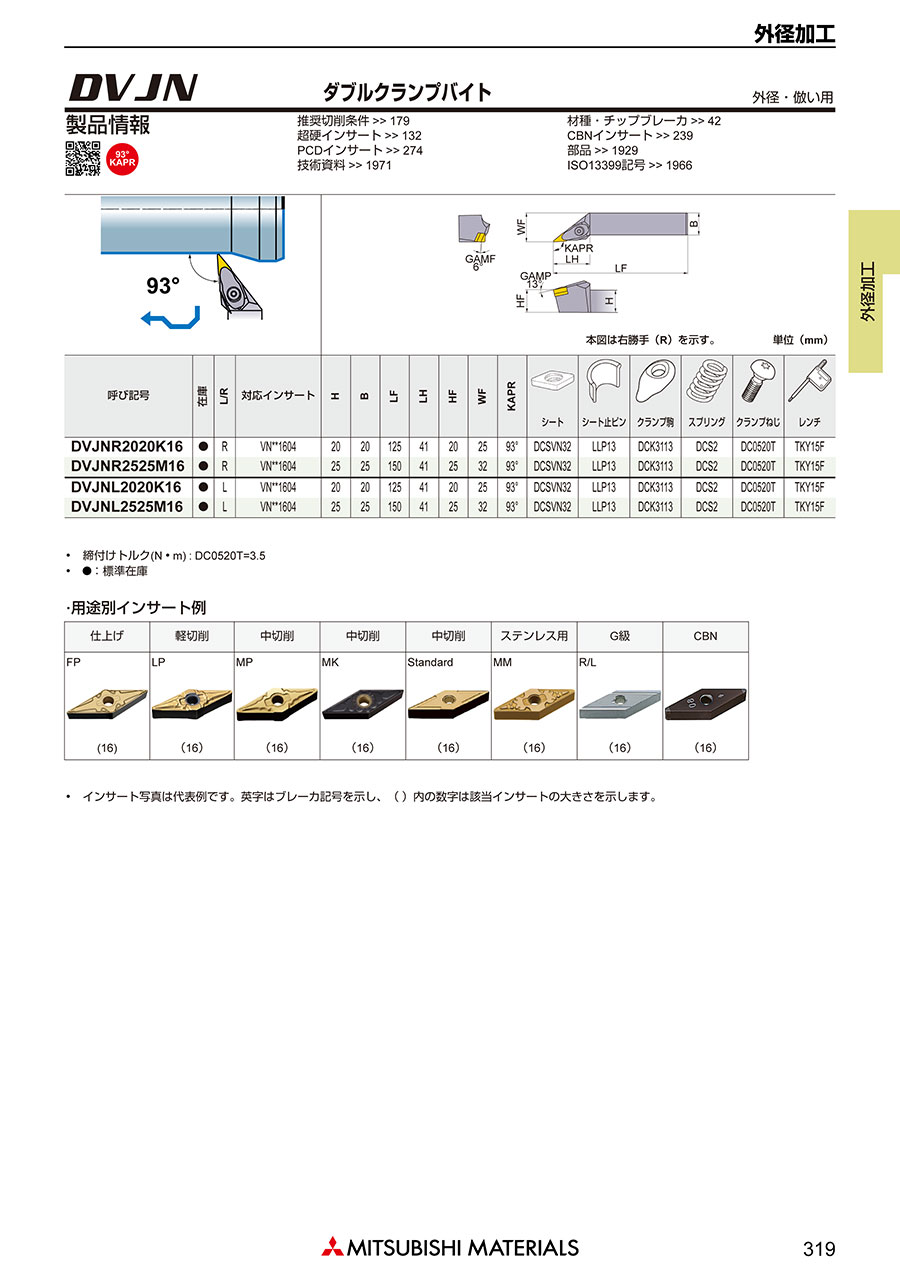

DVJN／DVVNの寸法

DVJNの寸法図

DVJNの寸法図

DVVNの寸法図

DVVNの寸法図

呼び記号対応インサート寸法（mm）
HBLFLHHFWF
DVGNR／L2020K16VNMG
VNGA
VNGG		1604○○2020125412025
DVGNR／L2525M161604○○2525150412532
DVVNN2020K16VNMA
VNMG
VNGA
VNGG		1604○○2020125442010
DVVNN2525M161604○○2525150442512.5
呼び記号シートシート止ピンクランプ駒スプリングクランプねじレンチ
DVJNR／L2020K16DCSVN32LLP13DCK3113DCS2DC0520TTKY15F
DVJNR／L2525M16DCSVN32LLP13DCK3113DCS2DC0520TTKY15F
DVVNN2020K16DCSVN32LLP13DCK3113DCS2DC0520TTKY15F
DVVNN2525M16DCSVN32LLP13DCK3113DCS2DC0520TTKY15F

型番リスト

表示件数
  • 1
    • 型番
    DVJNL2020K16
    DVJNL2525M16
    DVJNR2020K16
    DVJNR2525M16
    DVVNN2020K16
    DVVNN2525M16

    勝手

    切込み角

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    シャンク断面H/B

    		最小発注数量
    左
    J：93°（オフセットあり）
    20
    20
    125
    688-9450
    20
    1個
    左
    J：93°（オフセットあり）
    25
    25
    150
    688-9468
    25
    1個
    右
    J：93°（オフセットあり）
    20
    20
    125
    688-9476
    20
    1個
    右
    J：93°（オフセットあり）
    25
    25
    150
    688-9484
    25
    1個
    なし
    V：72.5°（オフセットなし）
    20
    20
    125
    688-9531
    20
    1個
    なし
    V：72.5°（オフセットなし）
    25
    25
    150
    688-9549
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,438円
    ( 12,582円 )
    2日目
    12,545円
    ( 13,800円 )
    3日目
    11,096円
    ( 12,206円 )
    2日目
    12,545円
    ( 13,800円 )
    1日目
    10,988円
    ( 12,087円 )
    2日目
    12,931円
    ( 14,224円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    シンプルなクランプ機構で、抜群な安定加工を実現したダブルクランプバイト。
    【特長】
    ・ワンアクション形ダブルクランプ機構を採用。
    ・最適化された新型のクランプ駒。
    ・防振性と切屑排出性向上。
    ・特殊表面処理を採用。
    ・両端トルクス穴付きクランプネジ。
    ・新ダブルクランプ式。
    ・インサートを確実にクランプ。
    ・優れた刃先位置精度。
    ・経済的なネガティブインサート。
    ・小形インサートもシリーズ化。
    【用途】
    ・旋削用加工用ホルダに使用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
