三菱マテリアル

S形ボーリングバー VCインサート対応

S形ボーリングバー VCインサート対応
通常単価(税別)
14,137円～29,337円
税込単価
15,551円～32,271円
通常出荷日：2日目～4日目

内径ボーリング加工用工具（S形ボーリング）。【特長】・最小加工径はφ11から。・ISO規格に準拠。・7...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が17型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

S形ボーリングバー VC○○インサート対応の詳細

S形ボーリングバー VCインサート対応:関連画像

SVQC イメージ

S形ボーリングバー VCインサート対応:関連画像

SVUC イメージ

S形ボーリングバー VC○○インサート対応の寸法



（単位：mm）

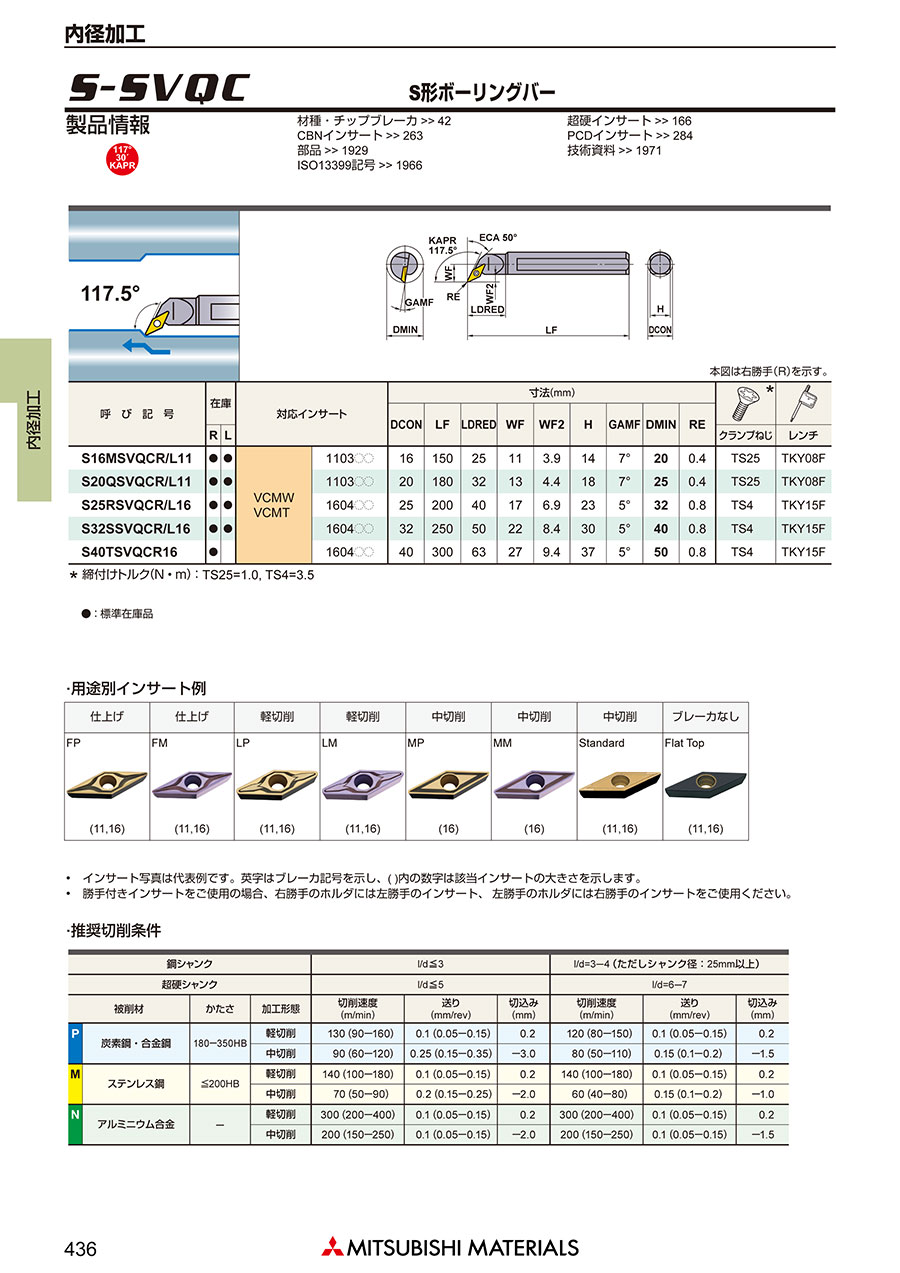

S形ボーリングバー VCインサート対応:関連画像

SVQCの寸法図

S形ボーリングバー VCインサート対応:関連画像

SVUCの寸法図

呼び記号 R L 対応インサート 寸法（mm） クランプねじ※ レンチ
DCON LF LDRED WF F2 H GAMF DMIN RE
S16MSVQCR／L11 ● ● VCMW
VCMT		 1103○○ 16 150 25 11 3.9 14 7゜ 20 0.4 TS25 TKY08F
S20QSVQCR／L11 ● ● 1103○○ 20 180 32 13 4.4 18 7゜ 25 0.4 TS25 TKY08F
S25RSVQCR／L16 ● ● 1604○○ 25 200 40 17 6.9 23 5゜ 32 0.8 TS4 TKY15F
S32SSVQCR／L16 ● ● 1604○○ 32 250 50 22 8.4 30 5゜ 40 0.8 TS4 TKY15F
S40TSVQCR16 ● - 1604○○ 40 300 63 27 9.4 37 5゜ 50 0.8 TS4 TKY15F
S20QSVUCR／L11 ● ● 1103○○ 20 180 32 13 4.4 18 7゜ 25 0.4 TS25 TKY08F
S25RSVUCR／L16 ● ● 1604○○ 25 200 40 17 6.9 23 5゜ 32 0.8 TS4 TKY15F
S32SSVUCR／L16 ● ● 1604○○ 32 250 50 22 8.4 30 5゜ 40 0.8 TS4 TKY15F
S40TSVUCR／L16 ● ● 1604○○ 40 300 63 27 9.4 37 5゜ 50 0.8 TS4 TKY15F
  • ※ 締付けトルク（N・m）：TS25=1.0／TS4=3.5

型番リスト

表示件数
  • 1
    • 型番
    S16MSVQCL11
    S16MSVQCR11
    S20QSVQCL11
    S20QSVQCR11
    S20QSVUCL11
    S20QSVUCR11
    S25RSVQCL16
    S25RSVQCR16
    S25RSVUCL16
    S25RSVUCR16
    S32SSVQCL16
    S32SSVQCR16
    S32SSVUCL16
    S32SSVUCR16
    S40TSVQCR16
    S40TSVUCL16
    S40TSVUCR16

    加工用途

    適合チップ切れ刃長

    勝手

    切込み角

    最小加工径

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    トラスココード

    適合チップ

    クランプねじ

    レンチ

    基準コーナーR（ノーズR）

    推奨締付けトルク

    (N・m)

    		最小発注数量
    内径・通し穴 / 倣い
    11
    左
    P：117.5°（オフセットあり）
    20
    16
    150
    14
    675-4601
    VCMW1103○○、VCMT1103○○、VCGW1103○○、VCGT1103○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 倣い
    11
    右
    P：117.5°（オフセットあり）
    20
    16
    150
    14
    151-3621
    VCMW1103○○、VCMT1103○○、VCGW1103○○、VCGT1103○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 倣い
    11
    左
    P：117.5°（オフセットあり）
    25
    20
    180
    18
    675-4716
    VCMW1103○○、VCMT1103○○、VCGW1103○○、VCGT1103○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 倣い
    11
    右
    P：117.5°（オフセットあり）
    25
    20
    180
    18
    151-3630
    VCMW1103○○、VCMT1103○○、VCGW1103○○、VCGT1103○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    11
    左
    U：93°（オフセットあり）
    25
    20
    180
    18
    675-4724
    VCMW1103○○、VCMT1103○○、VCGW1103○○、VCGT1103○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    11
    右
    U：93°（オフセットあり）
    25
    20
    180
    18
    675-4732
    VCMW1103○○、VCMT1103○○、VCGW1103○○、VCGT1103○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 倣い
    16
    左
    P：117.5°（オフセットあり）
    32
    25
    200
    23
    675-4988
    VCMW1604○○、VCMT1604○○、VCGW1604○○、VCGT1604○○
    TS4
    TKY15F
    0.8
    3.5
    1個
    内径・通し穴 / 倣い
    16
    右
    P：117.5°（オフセットあり）
    32
    25
    200
    23
    675-4996
    VCMW1604○○、VCMT1604○○、VCGW1604○○、VCGT1604○○
    TS4
    TKY15F
    0.8
    3.5
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    16
    左
    U：93°（オフセットあり）
    32
    25
    200
    23
    676-0015
    VCMW1604○○、VCMT1604○○、VCGW1604○○、VCGT1604○○
    TS4
    TKY15F
    0.8
    3.5
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    16
    右
    U：93°（オフセットあり）
    32
    25
    200
    23
    676-0023
    VCMW1604○○、VCMT1604○○、VCGW1604○○、VCGT1604○○
    TS4
    TKY15F
    0.8
    3.5
    1個
    内径・通し穴 / 倣い
    16
    左
    P：117.5°（オフセットあり）
    40
    32
    250
    30
    676-1950
    VCMW1604○○、VCMT1604○○、VCGW1604○○、VCGT1604○○
    TS4
    TKY15F
    0.8
    3.5
    1個
    内径・通し穴 / 倣い
    16
    右
    P：117.5°（オフセットあり）
    40
    32
    250
    30
    676-1968
    VCMW1604○○、VCMT1604○○、VCGW1604○○、VCGT1604○○
    TS4
    TKY15F
    0.8
    3.5
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    16
    左
    U：93°（オフセットあり）
    40
    32
    250
    30
    676-1976
    VCMW1604○○、VCMT1604○○、VCGW1604○○、VCGT1604○○
    TS4
    TKY15F
    0.8
    3.5
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    16
    右
    U：93°（オフセットあり）
    40
    32
    250
    30
    676-1984
    VCMW1604○○、VCMT1604○○、VCGW1604○○、VCGT1604○○
    TS4
    TKY15F
    0.8
    3.5
    1個
    内径・通し穴 / 倣い
    16
    右
    P：117.5°（オフセットあり）
    50
    40
    300
    37
    676-2336
    VCMW1604○○、VCMT1604○○、VCGW1604○○、VCGT1604○○
    TS4
    TKY15F
    0.8
    3.5
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    16
    左
    U：93°（オフセットあり）
    50
    40
    300
    37
    676-2344
    VCMW1604○○、VCMT1604○○、VCGW1604○○、VCGT1604○○
    TS4
    TKY15F
    0.8
    3.5
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    16
    右
    U：93°（オフセットあり）
    50
    40
    300
    37
    676-2352
    VCMW1604○○、VCMT1604○○、VCGW1604○○、VCGT1604○○
    TS4
    TKY15F
    0.8
    3.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    14,137円
    ( 15,551円 )
    2日目
    14,137円
    ( 15,551円 )
    2日目
    15,192円
    ( 16,711円 )
    2日目
    15,192円
    ( 16,711円 )
    2日目
    15,192円
    ( 16,711円 )
    4日目
    15,192円
    ( 16,711円 )
    2日目
    17,755円
    ( 19,531円 )
    2日目
    17,755円
    ( 19,531円 )
    2日目
    17,755円
    ( 19,531円 )
    2日目
    17,755円
    ( 19,531円 )
    2日目
    23,415円
    ( 25,757円 )
    2日目
    23,415円
    ( 25,757円 )
    2日目
    23,415円
    ( 25,757円 )
    2日目
    23,415円
    ( 25,757円 )
    4日目
    29,337円
    ( 32,271円 )
    2日目
    29,337円
    ( 32,271円 )
    2日目
    29,337円
    ( 32,271円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    内径ボーリング加工用工具（S形ボーリング）。
    【特長】
    ・最小加工径はφ11から。
    ・ISO規格に準拠。
    ・7°ポジティブインサートの使用。
    ・スクリューオン式。
    ・l/d=3-5倍（超硬シャンクのl/d≦7）。
    【用途】
    ・内径ボーリング加工用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
