三菱マテリアル

S形ボーリングバー DC インサート対応（超硬シャンク）

S形ボーリングバー DC インサート対応（超硬シャンク）
通常単価(税別)
46,449円～155,387円
税込単価
51,094円～170,926円
通常出荷日：2日目

内径ボーリング加工用S形ボーリングバー DC○○インサート対応（超硬シャンク）。【特長】・最少加工径は...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認

よく一緒に見られています

S形ボーリングバー DCインサート対応

三菱マテリアル

S形ボーリングバー DCインサート対応
通常価格(税別)： 12,529円 (税込価格：13,782円)

通常出荷日：在庫品1日目

未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

S形ボーリングバー DC○○インサート対応（超硬シャンク）の詳細

SDUC イメージ

SDUC イメージ

SDQC イメージ

SDQC イメージ

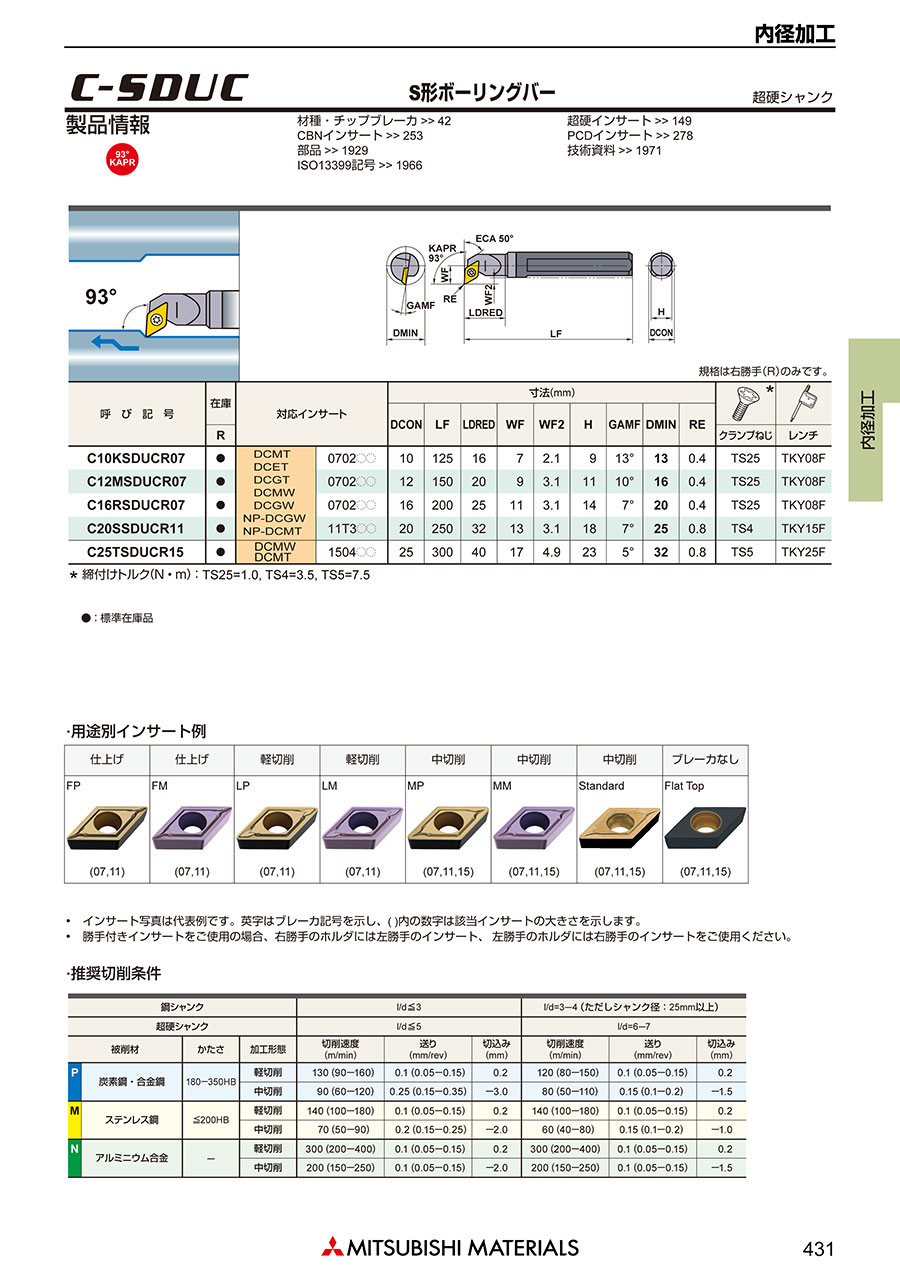

S形ボーリングバー DC○○インサート対応（超硬シャンク）の寸法

（単位：mm）

SDUCの寸法図

SDUCの寸法図

SDQCの寸法図

SDQCの寸法図

呼び記号R対応インサート寸法（mm）クランプねじ ※レンチ
DCONLFLDREDWFF2HGAMFDMINRE
C10KSDUCR07●DCMT
DCET
DCGT
DCMW
DCGW
NP-DCMW
NP-DCMT		0702○○101251672.1913°130.4TS25TKY08F
C12MSDUCR07●0702○○121502093.11110°160.4TS25TKY08F
C16RSDUCR07●0702○○1620025113.1147°200.4TS25TKY08F
C20SSDUCR11●11T3○○2025032133.1187°250.8TS4TKY15F
C25TSDUCR15●DCMW
DCMT		1504○○2530040174.9235°320.8TS5TKY25F
C10KSDQCR07●DCMT
DCET
DCGT
DCMW
DCGW
NP-DCMW
NP-DCMT		0702○○101251672.1913°130.4TS25TKY08F
C12MSDQCR07●0702○○121502093.11110°160.4TS25TKY08F
C16RSDQCR07●0702○○1620025113.1147°200.4TS25TKY08F
C20SSDQCR11●11T3○○2025032133.1187°250.8TS4TKY15F
C25TSDQCR15●DCMW
DCMT		1504○○2530040174.9235°320.8TS5TKY25F
  • ※ 締付けトルク（N・m）：TS25=1.0／TS4=3.5／TS5=7.5

型番リスト

表示件数
  • 1
    • 型番
    注文停止中
    C10KSDQCR07
    注文停止中
    C10KSDUCR07
    注文停止中
    C12MSDQCR07
    注文停止中
    C12MSDUCR07
    注文停止中
    C16RSDQCR07
    注文停止中
    C16RSDUCR07
    注文停止中
    C20SSDQCR11
    注文停止中
    C20SSDUCR11
    注文停止中
    C25TSDQCR15
    注文停止中
    C25TSDUCR15

    加工用途

    適合チップ切れ刃長

    切込み角

    最小加工径

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    トラスココード

    適合チップ

    クランプねじ

    レンチ

    基準コーナーR（ノーズR）

    推奨締付けトルク

    (N・m)

    		最小発注数量
    内径・通し穴 / 倣い
    07
    ISO規格外
    13
    10
    125
    9
    -
    DCMT0702○○、DCET0702○○、DCGT0702○○、DCMW0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    07
    U：93°（オフセットあり）
    13
    10
    125
    9
    659-0799
    DCMT0702○○、DCET0702○○、DCGT0702○○、DCMW0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 倣い
    07
    ISO規格外
    16
    12
    150
    11
    659-0829
    DCMT0702○○、DCET0702○○、DCGT0702○○、DCMW0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    07
    U：93°（オフセットあり）
    16
    12
    150
    11
    659-0837
    DCMT0702○○、DCET0702○○、DCGT0702○○、DCMW0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 倣い
    07
    ISO規格外
    20
    16
    200
    14
    659-0861
    DCMT0702○○、DCET0702○○、DCGT0702○○、DCMW0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    07
    U：93°（オフセットあり）
    20
    16
    200
    14
    659-0870
    DCMT0702○○、DCET0702○○、DCGT0702○○、DCMW0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 倣い
    11
    ISO規格外
    25
    20
    250
    18
    659-0918
    DCMT11T3○○、DCET11T3○○、DCGT11T3○○、DCMW11T3○○、DCGW11T3○○
    TS4
    TKY15F
    0.8
    3.5
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    11
    U：93°（オフセットあり）
    25
    20
    250
    18
    659-0926
    DCMT11T3○○、DCET11T3○○、DCGT11T3○○、DCMW11T3○○、DCGW11T3○○
    TS4
    TKY15F
    0.8
    3.5
    1個
    内径・通し穴 / 倣い
    15
    ISO規格外
    32
    25
    300
    23
    659-0951
    DCMW1504○○、DCMT1504○○
    TS5
    TKY25F
    0.8
    7.5
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    15
    U：93°（オフセットあり）
    32
    25
    300
    23
    659-0969
    DCMW1504○○、DCMT1504○○
    TS5
    TKY25F
    0.8
    7.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    46,638円
    ( 51,302円 )
    2日目
    46,449円
    ( 51,094円 )
    2日目
    52,401円
    ( 57,641円 )
    2日目
    52,401円
    ( 57,641円 )
    2日目
    76,606円
    ( 84,267円 )
    2日目
    76,606円
    ( 84,267円 )
    2日目
    111,684円
    ( 122,852円 )
    2日目
    111,684円
    ( 122,852円 )
    2日目
    155,387円
    ( 170,926円 )
    2日目
    155,387円
    ( 170,926円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    内径ボーリング加工用S形ボーリングバー DC○○インサート対応（超硬シャンク）。
    【特長】
    ・最少加工径はφ11（直径11mm）から。
    ・ISO規格に準拠。
    ・7°ポジティブインサートの使用。
    ・スクリューオン式。
    ・l/d=3-5倍（超硬シャンクのl/d≦7）。
    【用途】
    ・内径ボーリング加工用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
