三菱マテリアル

S形ボーリングバー DCインサート対応

カタログ |

通常単価(税別): 12,529円～29,337円

税込単価: 13,782円～32,271円

内径ボーリング加工用工具（S形ボーリング）。【特長】・最小加工径はφ11から。...

適合チップ形状
D（55°ひし形）
適合チップ逃げ角
ポジ7°（C）
クランプ方式
スクリューオン(S)
シャンク材質
鋼
CADデータ有無 (2D/3D)
2D/3D

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が26型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

S形ボーリングバー DC○○インサート対応の詳細

SDUC イメージ

SDQC イメージ

S形ボーリングバー DC○○インサート対応の寸法

SDUCの寸法図

SDQCの寸法図

（単位：mm）

呼び記号	対応インサート		寸法（mm）									クランブねじ	※レンチ
呼び記号	対応インサート		DCON	LF	LDRED	WF	F2	H	GAMF	DMIN	RE	クランブねじ	※レンチ
S10HSDUCR／L07	DCMT DCET DCGT DCMW DCGW NP-DCGW NP-DCMT	0702○○	10	100	16	7	2.4	9	13゜	13	0.4	TS25	TKY08F
S12KSDUCR／L07		0702○○	12	125	20	9	3.4	11	10゜	16	0.4	TS25	TKY08F
S16MSDUCR／L07		0702○○	16	150	25	11	3.9	14	7゜	20	0.4	TS25	TKY08F
S20QSDUCR／L11		11T3○○	20	180	32	13	4.4	18	7゜	25	0.8	TS4	TKY15F
S25RSDUCR／L15		1504○○	25	200	40	17	6.9	23	5゜	32	0.8	TS5	TKY25F
S32SSDUCR／L15		1504○○	32	250	50	22	8.4	30	5゜	40	0.8	TS5	TKY25F
S40TSDUCR／L15		1504○○	40	300	63	27	9.4	37	5゜	50	0.8	TS5	TKY25F
S10HSDQCR／L07	DCMT DCET DCGT DCMW DCGW NP-DCMW NP-DCMT	0702○○	10	100	16	7	2.4	9	13゜	13	0.4	TS25	TKY08F
S12KSDQCR／L07		0702○○	12	125	20	9	3.4	11	10゜	16	0.4	TS25	TKY08F
S16MSDQCR／L07		0702○○	16	150	25	11	3.9	14	7゜	20	0.4	TS25	TKY08F
S20QSDQCR／L11		11T3○○	20	180	32	13	4.4	18	7゜	25	0.8	TS4	TKY15F
S25RSDQCR／L15		1504○○	25	200	40	17	6.9	23	5゜	32	0.8	TS5	TKY25F
S32SSDQCR15		1504○○	32	250	50	22	8.4	30	5゜	40	0.8	TS5	TKY25F
S40TSDQCR15		1504○○	40	300	63	27	9.4	37	5゜	50	0.8	TS5	TKY25F

※ 締付けトルク（N・m）：TS25＝1.0／TS4＝3.5／TS5＝7.5

型番リスト

表示件数

型番

加工用途

適合チップ切れ刃長

勝手

切込み角

最小加工径

(mm)

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

トラスココード

適合チップ

クランプねじ

レンチ

基準コーナーR（ノーズR）

推奨締付けトルク

(N・m)

最小発注数量

内径・通し穴 / 倣い	07	左	ISO規格外	13	10	100	9	675-4431	DCMT0702○○、DCET0702○○、DCGT0702○○、DCMW0702○○、DCGW0702○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 倣い	07	右	ISO規格外	13	10	100	9	675-4449	DCMT0702○○、DCET0702○○、DCGT0702○○、DCMW0702○○、DCGW0702○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 端面・止まり穴 / 倣い	07	左	U：93°（オフセットあり）	13	10	100	9	675-4457	DCMT0702○○、DCET0702○○、DCGT0702○○、DCMW0702○○、DCGW0702○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 端面・止まり穴 / 倣い	07	右	U：93°（オフセットあり）	13	10	100	9	151-3532	DCMT0702○○、DCET0702○○、DCGT0702○○、DCMW0702○○、DCGW0702○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 倣い	07	左	ISO規格外	16	12	125	11	675-4481	DCMT0702○○、DCET0702○○、DCGT0702○○、DCMW0702○○、DCGW0702○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 倣い	07	右	ISO規格外	16	12	125	11	675-4490	DCMT0702○○、DCET0702○○、DCGT0702○○、DCMW0702○○、DCGW0702○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 端面・止まり穴 / 倣い	07	左	U：93°（オフセットあり）	16	12	125	11	675-4503	DCMT0702○○、DCET0702○○、DCGT0702○○、DCMW0702○○、DCGW0702○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 端面・止まり穴 / 倣い	07	右	U：93°（オフセットあり）	16	12	125	11	151-3541	DCMT0702○○、DCET0702○○、DCGT0702○○、DCMW0702○○、DCGW0702○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 倣い	07	左	ISO規格外	20	16	150	14	675-4538	DCMT0702○○、DCET0702○○、DCGT0702○○、DCMW0702○○、DCGW0702○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 倣い	07	右	ISO規格外	20	16	150	14	675-4546	DCMT0702○○、DCET0702○○、DCGT0702○○、DCMW0702○○、DCGW0702○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 端面・止まり穴 / 倣い	07	左	U：93°（オフセットあり）	20	16	150	14	675-4554	DCMT0702○○、DCET0702○○、DCGT0702○○、DCMW0702○○、DCGW0702○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 端面・止まり穴 / 倣い	07	右	U：93°（オフセットあり）	20	16	150	14	151-3559	DCMT0702○○、DCET0702○○、DCGT0702○○、DCMW0702○○、DCGW0702○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 倣い	11	左	ISO規格外	25	20	180	18	675-4643	DCMT11T3○○、DCET11T3○○、DCGT11T3○○、DCMW11T3○○、DCGW11T3○○	TS4	TKY15F	0.8	3.5	1個
内径・通し穴 / 倣い	11	右	ISO規格外	25	20	180	18	675-4651	DCMT11T3○○、DCET11T3○○、DCGT11T3○○、DCMW11T3○○、DCGW11T3○○	TS4	TKY15F	0.8	3.5	1個
内径・通し穴 / 端面・止まり穴 / 倣い	11	左	U：93°（オフセットあり）	25	20	180	18	675-4660	DCMT11T3○○、DCET11T3○○、DCGT11T3○○、DCMW11T3○○、DCGW11T3○○	TS4	TKY15F	0.8	3.5	1個
内径・通し穴 / 端面・止まり穴 / 倣い	11	右	U：93°（オフセットあり）	25	20	180	18	151-3567	DCMT11T3○○、DCET11T3○○、DCGT11T3○○、DCMW11T3○○、DCGW11T3○○	TS4	TKY15F	0.8	3.5	1個
内径・通し穴 / 倣い	15	左	ISO規格外	32	25	200	23	675-4902	DCMT1504○○、DCET1504○○、DCGT1504○○、DCMW1504○○、DCGW1504○○	TS5	TKY25F	0.8	7.5	1個
内径・通し穴 / 倣い	15	右	ISO規格外	32	25	200	23	675-4911	DCMT1504○○、DCET1504○○、DCGT1504○○、DCMW1504○○、DCGW1504○○	TS5	TKY25F	0.8	7.5	1個
内径・通し穴 / 端面・止まり穴 / 倣い	15	左	U：93°（オフセットあり）	32	25	200	23	675-4929	DCMT1504○○、DCET1504○○、DCGT1504○○、DCMW1504○○、DCGW1504○○	TS5	TKY25F	0.8	7.5	1個
内径・通し穴 / 端面・止まり穴 / 倣い	15	右	U：93°（オフセットあり）	32	25	200	23	675-4937	DCMT1504○○、DCET1504○○、DCGT1504○○、DCMW1504○○、DCGW1504○○	TS5	TKY25F	0.8	7.5	1個
内径・通し穴 / 倣い	15	右	ISO規格外	40	32	250	30	676-1909	DCMT1504○○、DCET1504○○、DCGT1504○○、DCMW1504○○、DCGW1504○○	TS5	TKY25F	0.8	7.5	1個
内径・通し穴 / 端面・止まり穴 / 倣い	15	左	U：93°（オフセットあり）	40	32	250	30	676-1917	DCMT1504○○、DCET1504○○、DCGT1504○○、DCMW1504○○、DCGW1504○○	TS5	TKY25F	0.8	7.5	1個
内径・通し穴 / 端面・止まり穴 / 倣い	15	右	U：93°（オフセットあり）	40	32	250	30	676-1925	DCMT1504○○、DCET1504○○、DCGT1504○○、DCMW1504○○、DCGW1504○○	TS5	TKY25F	0.8	7.5	1個
内径・通し穴 / 倣い	15	右	ISO規格外	50	40	300	37	676-2301	DCMT1504○○、DCET1504○○、DCGT1504○○、DCMW1504○○、DCGW1504○○	TS5	TKY25F	0.8	7.5	1個
内径・通し穴 / 端面・止まり穴 / 倣い	15	左	U：93°（オフセットあり）	50	40	300	37	676-2310	DCMT1504○○、DCET1504○○、DCGT1504○○、DCMW1504○○、DCGW1504○○	TS5	TKY25F	0.8	7.5	1個
内径・通し穴 / 端面・止まり穴 / 倣い	15	右	U：93°（オフセットあり）	50	40	300	37	676-2328	DCMT1504○○、DCET1504○○、DCGT1504○○、DCMW1504○○、DCGW1504○○	TS5	TKY25F	0.8	7.5	1個

通常単価(税別) (税込単価)	通常出荷日

12,529円 ( 13,782円 )	3日目
12,529円 ( 13,782円 )	4日目
12,529円 ( 13,782円 )	4日目
12,529円 ( 13,782円 )	4日目
12,858円 ( 14,144円 )	4日目
12,858円 ( 14,144円 )	3日目
12,858円 ( 14,144円 )	4日目
13,329円 ( 14,662円 )	4日目
14,137円 ( 15,551円 )	4日目
13,715円 ( 15,087円 )	3日目
14,137円 ( 15,551円 )	4日目
14,276円 ( 15,704円 )	5日目
15,192円 ( 16,711円 )	4日目
15,192円 ( 16,711円 )	4日目
15,192円 ( 16,711円 )	4日目
15,192円 ( 16,711円 )	3日目
17,755円 ( 19,531円 )	4日目
18,481円 ( 20,329円 )	在庫品1日目当日出荷可能
17,755円 ( 19,531円 )	4日目
18,481円 ( 20,329円 )	4日目
23,415円 ( 25,757円 )	4日目
23,415円 ( 25,757円 )	4日目
23,415円 ( 25,757円 )	4日目
29,337円 ( 32,271円 )	4日目
29,337円 ( 32,271円 )	4日目
29,337円 ( 32,271円 )	4日目

詳細情報

基本情報

基本情報

内径ボーリング加工用工具（S形ボーリング）。
【特長】
・最小加工径はφ11から。
・ISO規格に準拠。
・7°ポジティブインサートの使用。
・スクリューオン式。
・l/d=3-5倍（超硬シャンクのl/d≦7）。
【用途】
・内径ボーリング加工用。

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

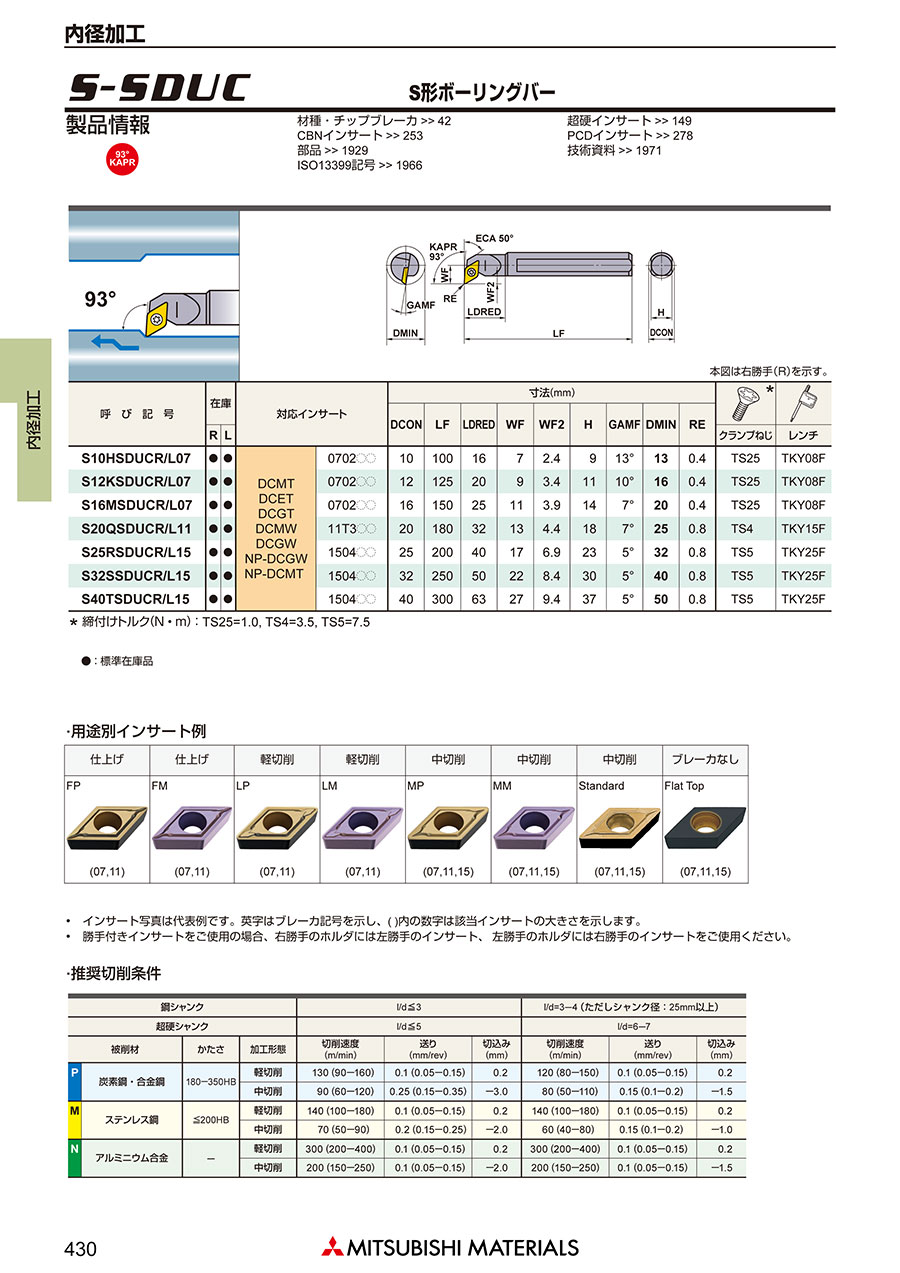

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
