WXLコート2刃 2D刃長タイプ WXL-2D-DE
- 通常単価(税別)
- 2,283円～141,812円
- 税込単価
- 2,511円～155,993円
【特長】・硬質潤滑被膜WXLコーティングを施した2枚刃エンドミル。・鋼はもちろん銅合金の切削にも効果を...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
非鉄・軟鋼～50HRC調質鋼に!!
潤滑性・耐摩耗性に優れたWXLコーティング
- 幅広い被削材と広い切削条件領域
非鉄・軟鋼～50HRC 調質鋼と、幅広い被削材を対象に開発した被膜です。ドライでも湿式でも大きな影響を受けず使用できる安定性能を追求しました。切削力の小さい低速領域から、大きな切削力の得られる高速領域と広い切削条件領域を志向し、実切削速度が変動しやすいボールエンドミルにおいても、より安定した性能が発揮できます。 - 豊富なサイズバリエーション
167サイズ追加！12タイプ・1,299サイズで幅広い加工に対応可

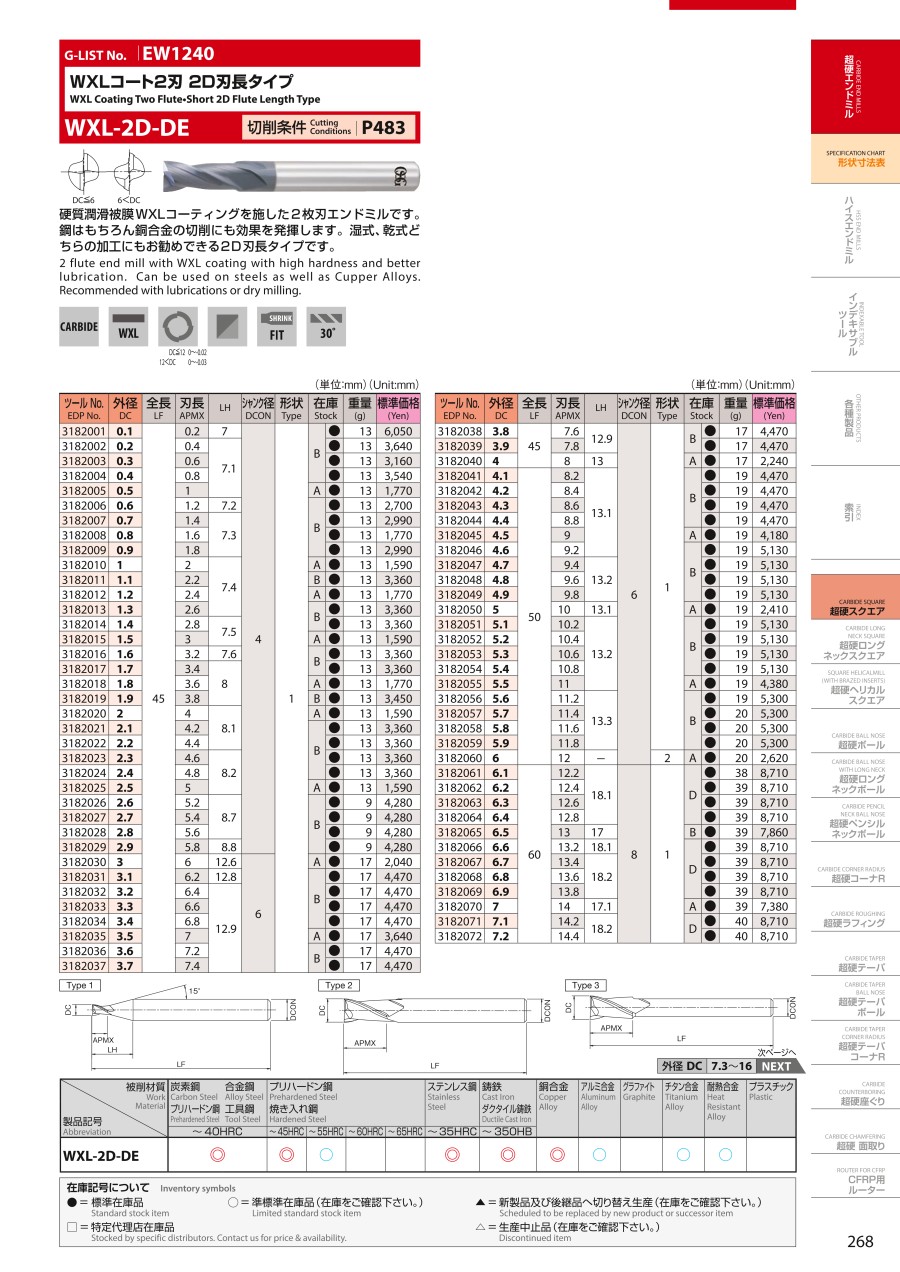

| - | 硬さ（Hv） | 摩擦係数 | 酸化開始温度（℃） | 耐熱性 | 付着力 | 面粗さ | 耐摩擦性 |
|---|---|---|---|---|---|---|---|
| WXL | 3,100 | 0.25 | 1,100 | ◎ | ◎ | ○ | ◎ |
性能・試験情報
加工事例
工具使用量1/4削減！水溶性切削油剤使用での耐久向上にWXLコーティング
WXL-2D-DE SS400の加工
| 使用工具 | WXL-2D-DE φ0.5 |
|---|---|
| 被削材 | SS400 |
| 切削速度 | 30m/min（20,000min-1） |
| 送り速度 | 600mm/min |
| 切削方法 | 正面切削（溝加工） |
| 切込深さ | ap = 0.03mm ae = 0.5mm |
| 切削油剤 | 水溶性切削油剤 |
| 使用機械 | 立形マシニングセンタ |
他社品は70m 加工でバリ発生、ほぼ2時間毎に工具交換が必要であったが、WXL-2D-DEは100m 加工してもバリが発生せず、継続して使用可能な状態だった。
安全をみて、100mで工具交換をすることとなったが、従来4 本／日の工具使用量を3本に削減することに成功した。
製品特長紹介動画
外形図
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
切削条件時の注意
1. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
2. びびりが発生する時は、回転速度、送り速度を同じ割合で下げてご使用下さい。
3. 切削油剤は被削材に応じてエアブローまたは発煙性の少ない切削油剤をご使用下さい。
4. 上表の値はあくまでも目安です。実際の加工における切削条件は上表を参考に状況に応じて設定下さい。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
おすすめの代替相当品
|
|---|
6,811円 ( 7,492円 ) | 10日目 |
|
4,547円 ( 5,002円 ) | 10日目 |
|
4,205円 ( 4,626円 ) | 10日目 |
|
4,430円 ( 4,873円 ) | 3日目 |
|
2,577円 ( 2,835円 ) | 5日目 |
|
4,060円 ( 4,466円 ) | 在庫品1日目当日出荷可能 |
|
2,577円 ( 2,835円 ) | 10日目 |
|
4,060円 ( 4,466円 ) | 3日目 |
|
2,283円 ( 2,511円 ) | 在庫品1日目当日出荷可能 |
|
4,299円 ( 4,729円 ) | 3日目 |
|
2,577円 ( 2,835円 ) | 3日目 |
|
4,299円 ( 4,729円 ) | 10日目 |
|
4,299円 ( 4,729円 ) | 3日目 |
|
2,283円 ( 2,511円 ) | 3日目 |
|
4,299円 ( 4,729円 ) | 3日目 |
|
4,299円 ( 4,729円 ) | 3日目 |
|
2,577円 ( 2,835円 ) | 1日目 |
|
4,386円 ( 4,825円 ) | 3日目 |
|
2,283円 ( 2,511円 ) | 在庫品1日目当日出荷可能 |
|
4,299円 ( 4,729円 ) | 3日目 |
- |
4,299円 ( 4,729円 ) | 3日目 |
- |
4,299円 ( 4,729円 ) | 3日目 |
- |
4,299円 ( 4,729円 ) | 在庫品1日目当日出荷可能 |
- |
2,283円 ( 2,511円 ) | 3日目 |
|
4,990円 ( 5,489円 ) | 在庫品1日目当日出荷可能 |
- |
4,990円 ( 5,489円 ) | 3日目 |
- |
4,990円 ( 5,489円 ) | 3日目 |
|
4,990円 ( 5,489円 ) | 在庫品1日目当日出荷可能 |
- |
2,940円 ( 3,234円 ) | 在庫品1日目当日出荷可能 |
|
5,121円 ( 5,633円 ) | 3日目 |
- |
5,121円 ( 5,633円 ) | 3日目 |
- |
5,121円 ( 5,633円 ) | 3日目 |
- |
5,121円 ( 5,633円 ) | 3日目 |
- |
4,547円 ( 5,002円 ) | 在庫品1日目当日出荷可能 |
|
5,121円 ( 5,633円 ) | 3日目 |
- |
5,121円 ( 5,633円 ) | 3日目 |
- |
5,121円 ( 5,633円 ) | 在庫品1日目当日出荷可能 |
- |
5,121円 ( 5,633円 ) | 10日目 |
- |
3,244円 ( 3,568円 ) | 在庫品1日目当日出荷可能 |
|
5,121円 ( 5,633円 ) | 3日目 |
- |
5,121円 ( 5,633円 ) | 3日目 |
- |
5,121円 ( 5,633円 ) | 3日目 |
- |
5,121円 ( 5,633円 ) | 3日目 |
- |
4,913円 ( 5,404円 ) | 3日目 |
|
5,774円 ( 6,351円 ) | 3日目 |
- |
5,774円 ( 6,351円 ) | 3日目 |
- |
5,774円 ( 6,351円 ) | 3日目 |
- |
5,774円 ( 6,351円 ) | 3日目 |
- |
3,514円 ( 3,865円 ) | 10日目 |
|
5,774円 ( 6,351円 ) | 3日目 |
- |
5,774円 ( 6,351円 ) | 3日目 |
- |
5,774円 ( 6,351円 ) | 3日目 |
- |
5,774円 ( 6,351円 ) | 3日目 |
- |
5,066円 ( 5,573円 ) | 3日目 |
|
5,977円 ( 6,575円 ) | 3日目 |
- |
5,977円 ( 6,575円 ) | 3日目 |
- |
5,977円 ( 6,575円 ) | 3日目 |
- |
5,977円 ( 6,575円 ) | 3日目 |
- |
3,784円 ( 4,162円 ) | 在庫品1日目当日出荷可能 |
|
9,808円 ( 10,789円 ) | 10日目 |
- |
詳細情報
基本情報
【特長】
・硬質潤滑被膜WXLコーティングを施した2枚刃エンドミル。
・鋼はもちろん銅合金の切削にも効果を発揮。
・湿式、乾式どちらの加工にもお勧め。
カタログ
商品担当おすすめ
ミスミからのコメント
この度はレビューご投稿頂きまして誠にありがとうございます。 また、ご期待に沿えず申し訳ありませんでした。 鉄加工とのことで、 OSGからは汎用的に様々な被削材に幅広くお使いいただけるAE-VMシリーズ（4枚刃・不等リード）のラインナップもございます。 こちらは2016年の発売以降、多くのお客様からコストと品質面のバランスでご好評いただいており、ラインナップを拡充しておりますので併せてご検討いただけますと幸いです。 ・AE-VMS AE-VMシリーズ 超硬防振型エンドミル ショート形（スクエアタイプ）【追加工対応品】 ・AE-VMS-RA AE-VMシリーズ 超硬防振型エンドミル ショート形（ライトアングルタイプ） 今後とも忌憚ないご意見・ご要望を頂けますと幸いです。
