三菱マテリアル

D形ボーリングヘッド DN インサート対応

カタログ |

通常単価(税別): 26,917円～30,485円

税込単価: 29,609円～33,534円

通常出荷日：2日目

内径ボーリング加工用工具D形ボーリングヘッド DN○○インサート対応。【特長】・最少加工径はφ40（直...

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

D形ボーリングヘッド DN○○インサート対応の詳細

DPDU イメージ

DPDH イメージ

D形ボーリングヘッド DN○○インサート対応の寸法

DPDUの寸法図

DPDHの寸法図

呼び記号	R	対応インサート		寸法（mm）						シート	シート止ピン	クランプレバー	クランプねじ	レンチ
呼び記号	R	対応インサート		BD	LF	WF	GAMF	DMIN	RE	シート	シート止ピン	クランプレバー	クランプねじ	レンチ
DPDU132R	●	DNMA DNMG DNMX DNMM DNGA DNGG	1504○○	32	40	25	10°	50	0.8	LLSDN42	LLP14	LLCL24	LLCS108	HKY30R
DPDU140R	●	DNMA DNMG DNMX DNMM DNGA DNGG	1504○○	40	50	30	9°	60	0.8	LLSDN42	LLP14	LLCL24	LLCS108	HKY30R
DPDH132R	●	DNMA DNMG DNMM DNGA DNGG	1504○○	32	40	25	10°	50	0.8	LLSDN42	LLP14	LLCL24	LLCS108	HKY30R
DPDH140R	●	DNMA DNMG DNMM DNGA DNGG	1504○○	40	50	30	9°	60	0.8	LLSDN42	LLP14	LLCL24	LLCS108	HKY30R

※ 締付けトルク（N・m）：LLCS108=3.3

型番リスト

表示件数

型番

切込み角

最小加工径

(mm)

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

シャンク幅

(mm)

トラスココード

適合チップ

適合スリーブ

最小発注数量

H：107.5°（オフセットあり）	50	32	40	32	32	662-3883	DN○A1504○○、DN○G1504○○、DN○M1504○○	B13232	1個
H：107.5°（オフセットあり）	60	40	50	40	40	662-3891	DN○A1504○○、DN○G1504○○、DN○M1504○○	B14040	1個
U：93°（オフセットあり）	50	32	40	32	32	662-3905	DN○A1504○○、DN○G1504○○、DN○M1504○○、DN○X1504○○	B13232	1個
U：93°（オフセットあり）	60	40	50	40	40	662-3913	DN○A1504○○、DN○G1504○○、DN○M1504○○、DN○X1504○○	B14040	1個

通常単価(税別) (税込単価)	通常出荷日

26,917円 ( 29,609円 )	2日目
30,485円 ( 33,534円 )	2日目
26,917円 ( 29,609円 )	2日目
30,485円 ( 33,534円 )	2日目

詳細情報

基本情報

基本情報

内径ボーリング加工用工具D形ボーリングヘッド DN○○インサート対応。
【特長】
・最少加工径はφ40（直径40mm）から。
・経済的なネガティブインサートの使用。
・レバーロック式。
・ボーリングヘッドとアーバが分割されるヘッド交換型。
【使用用途】
・内径ボーリング加工用。

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

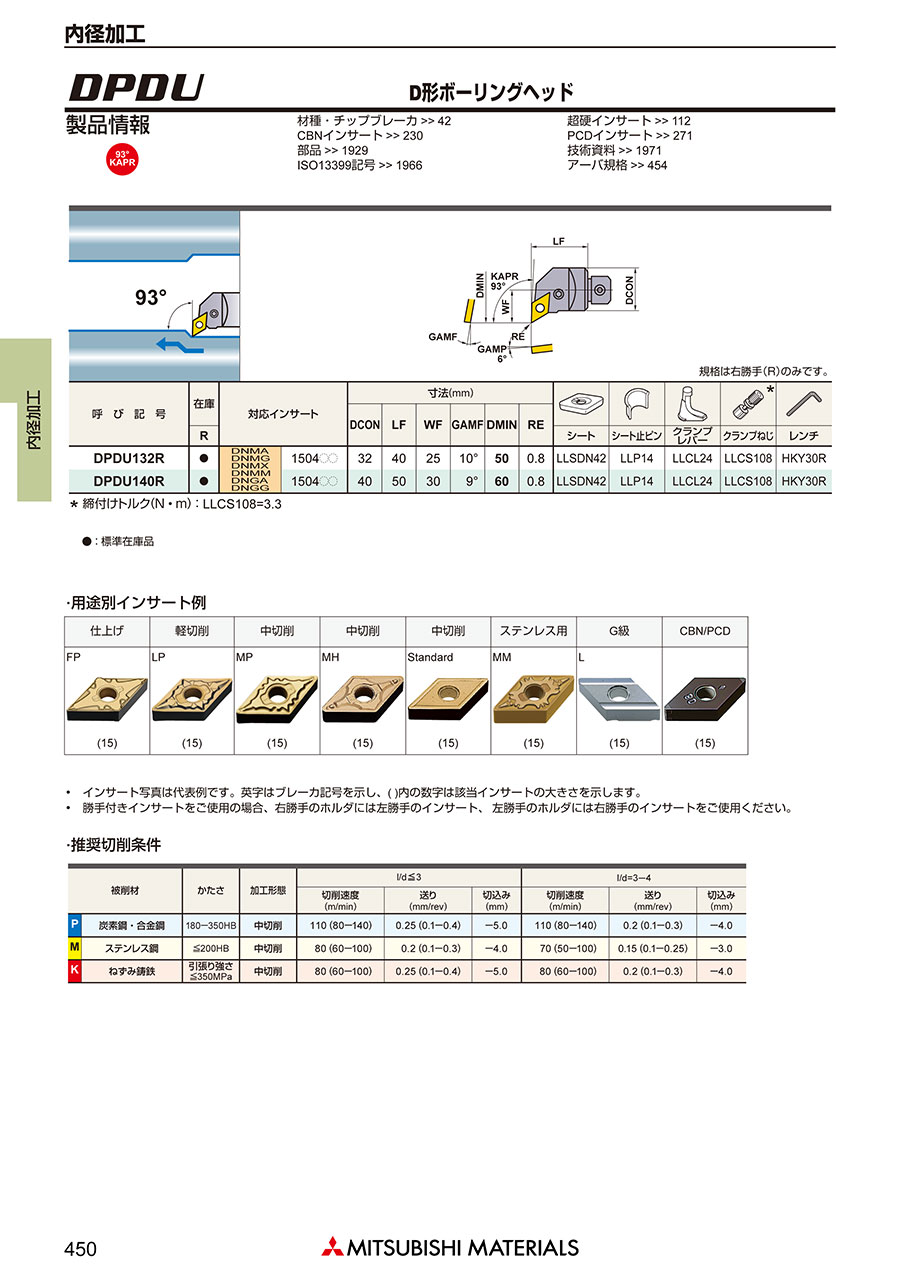

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
