タンガロイ

外径用ホルダターニングA ダブルクランプ式バイト AVJNR／L

カタログ |

通常単価(税別): 11,123円～13,023円

税込単価: 12,235円～14,325円

通常出荷日：1日目

ダブルクランプ式の外径・倣い切削用ネガホルダ。【特長】・アプローチ角が93°のネガタイプのインサートを...

ホルダ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

倣い加工用工具の外径用ホルダ

切れ刃形状記号J

ターニングA ダブルクランプ式 AVJNR／Lの外形図と仕様について

ターニングA ダブルクランプ式 AVJNR／L
※は右勝手（R）を示す。

ホルダ形番	寸法（mm）							基準コーナr_ε	使用インサート
ホルダ形番	h	b	L₁	L₂	h₁	f	f₂	基準コーナr_ε	使用インサート
AVJNR／L2020K16-A	20	20	125	43	20	25	-	0.8	VN□□1604□□ YN□□1604□□
AVJNR／L2525M16-A	25	25	150	46	25	32	-	0.8	VN□□1604□□ YN□□1604□□

この商品の部品について

形番	押え金	押え金ねじ	スプリング	スプリングピン	敷金	敷金止めねじ	スパナ
AVJNR／L^**16-A	ACP3L	ACS-5W	BP-7	SP-2.5	ASV322	CSTB-3.5	T-15F

型番リスト

表示件数

型番

勝手

シャンク高さ

(mm)

シャンク幅

(mm)

全長

(mm)

トラスココード

シャンク断面H/B

最小発注数量

左	20	20	125	350-1485	20	1個
左	25	25	150	350-1493	25	1個
右	20	20	125	350-1507	20	1個
右	25	25	150	350-1515	25	1個

通常単価(税別) (税込単価)	通常出荷日

11,123円 ( 12,235円 )	1日目
13,023円 ( 14,325円 )	1日目
11,123円 ( 12,235円 )	1日目
13,023円 ( 14,325円 )	1日目

詳細情報

基本情報

基本情報

ダブルクランプ式の外径・倣い切削用ネガホルダ。
【特長】
・アプローチ角が93°のネガタイプのインサートを使用。
・インサートがネガ35°および25°のひし形。
・右勝手、左勝手の2タイプで4種類のバリエーショより選択可能。
・使用インサート：VN□□1604□□ YN□□1604□□。
・基準コーナr：0.8mm。
【用途】
・倣い加工用工具として利用可能。

ご注意

ホルダ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

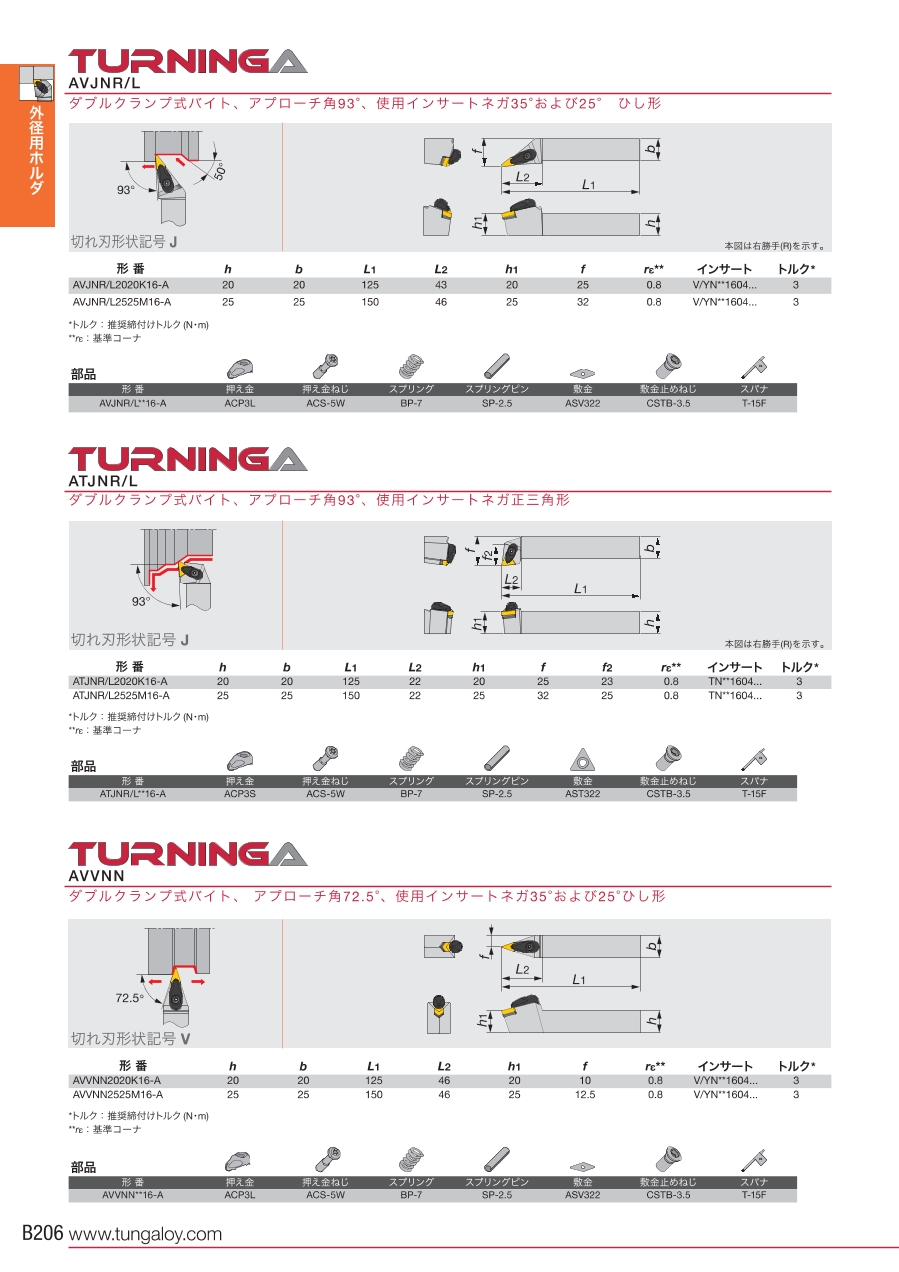

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
