三菱マテリアル

MS4XL 4枚刃エムスターロングネックエンドミル

カタログ |

通常単価(税別): 3,919円～15,629円

税込単価: 4,311円～17,192円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

4枚刃ロングネックエンドミル。【特長】・汎用性に優れた超硬エンドミル。・外径1～10mm。・ねじれ角3...

再コーティングは、メーカーオリジナルコートとは異なります。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が103型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

切削条件時の注意

切り込みが小さい場合、回転速度と送り速度を上げることができます。
突出し長さ（加工深さ）・取り代・機械によって、かなり条件に差が出る場合がありますので、上表は目安としてください。
機械や加工物取付けの剛性がない場合や、びびり・異常音が発生する場合は、上表の回転速度と送り速度を同じ割合で下げてご使用ください。
また、加工精度を重視される場合は、送り速度を下げてご使用ください。

適用被削材

炭素鋼・合金鋼・鋳鉄（＜30HRC）	工具鋼・プリハードン鋼・高硬度鋼（≦45HRC）	高硬度鋼（≦55HRC）	高硬度鋼（＞55HRC）	オーステナイト系ステンレス鋼	チタン合金耐熱合金	銅合金	アルミニウム合金
◎	◎	○	-	○	○	-	-

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

首部勾配

(°)

CADデータ有無

(2Ｄ/3Ｄ)

ねじれ角詳細

首径

(mm)

最小発注数量

メーカー標準品	1	1	4	4	50	15	2D/3D	30°	0.94	1個
メーカー標準品	1	1	6	4	50	15	2D/3D	30°	0.94	1個
メーカー標準品	1	1	8	4	50	15	2D/3D	30°	0.94	1個
メーカー標準品	1	1	10	4	50	15	2D/3D	30°	0.94	1個
メーカー標準品	1	1	12	4	50	15	2D/3D	30°	0.94	1個
メーカー標準品	1	1	16	4	60	15	2D/3D	30°	0.94	1個
メーカー標準品	1.1	1.1	6	4	50	15	2D/3D	30°	1.04	1個
メーカー標準品	1.1	1.1	10	4	50	15	2D/3D	30°	1.04	1個
メーカー標準品	1.1	1.1	16	4	60	15	2D/3D	30°	1.04	1個
メーカー標準品	1.2	1.2	6	4	50	15	2D/3D	30°	1.14	1個
メーカー標準品	1.2	1.2	8	4	50	15	2D/3D	30°	1.14	1個
メーカー標準品	1.2	1.2	10	4	50	15	2D/3D	30°	1.14	1個
メーカー標準品	1.2	1.2	12	4	50	15	2D/3D	30°	1.14	1個
メーカー標準品	1.2	1.2	16	4	60	15	2D/3D	30°	1.14	1個
メーカー標準品	1.3	1.3	6	4	50	15	2D/3D	30°	1.24	1個
メーカー標準品	1.3	1.3	12	4	50	15	2D/3D	30°	1.24	1個
メーカー標準品	1.3	1.3	18	4	60	15	2D/3D	30°	1.24	1個
メーカー標準品	1.4	1.4	6	4	50	15	2D/3D	30°	1.34	1個
メーカー標準品	1.4	1.4	8	4	50	15	2D/3D	30°	1.34	1個
メーカー標準品	1.4	1.4	10	4	50	15	2D/3D	30°	1.34	1個
メーカー標準品	1.4	1.4	12	4	50	15	2D/3D	30°	1.34	1個
メーカー標準品	1.4	1.4	14	4	60	15	2D/3D	30°	1.34	1個
メーカー標準品	1.4	1.4	16	4	60	15	2D/3D	30°	1.34	1個
メーカー標準品	1.4	1.4	22	4	60	15	2D/3D	30°	1.34	1個
メーカー標準品	1.5	1.5	6	4	50	15	2D/3D	30°	1.44	1個
メーカー標準品	1.5	1.5	8	4	50	15	2D/3D	30°	1.44	1個
メーカー標準品	1.5	1.5	10	4	50	15	2D/3D	30°	1.44	1個
メーカー標準品	1.5	1.5	12	4	50	15	2D/3D	30°	1.44	1個
メーカー標準品	1.5	1.5	14	4	60	15	2D/3D	30°	1.44	1個
メーカー標準品	1.5	1.5	16	4	60	15	2D/3D	30°	1.44	1個
メーカー標準品	1.5	1.5	18	4	60	15	2D/3D	30°	1.44	1個
メーカー標準品	1.5	1.5	20	4	60	15	2D/3D	30°	1.44	1個
メーカー標準品	1.6	1.6	6	4	50	15	2D/3D	30°	1.54	1個
メーカー標準品	1.6	1.6	8	4	50	15	2D/3D	30°	1.54	1個
メーカー標準品	1.6	1.6	10	4	50	15	2D/3D	30°	1.54	1個
メーカー標準品	1.6	1.6	12	4	50	15	2D/3D	30°	1.54	1個
メーカー標準品	1.6	1.6	14	4	60	15	2D/3D	30°	1.54	1個
メーカー標準品	1.6	1.6	16	4	60	15	2D/3D	30°	1.54	1個
メーカー標準品	1.6	1.6	18	4	60	15	2D/3D	30°	1.54	1個
メーカー標準品	1.6	1.6	20	4	60	15	2D/3D	30°	1.54	1個
メーカー標準品	1.6	1.6	26	4	70	15	2D/3D	30°	1.54	1個
メーカー標準品	1.7	1.7	6	4	50	15	2D/3D	30°	1.64	1個
メーカー標準品	1.7	1.7	14	4	60	15	2D/3D	30°	1.64	1個
メーカー標準品	1.7	1.7	24	4	70	15	2D/3D	30°	1.64	1個
メーカー標準品	1.8	1.8	6	4	50	15	2D/3D	30°	1.74	1個
メーカー標準品	1.8	1.8	8	4	50	15	2D/3D	30°	1.74	1個
メーカー標準品	1.8	1.8	10	4	50	15	2D/3D	30°	1.74	1個
メーカー標準品	1.8	1.8	12	4	50	15	2D/3D	30°	1.74	1個
メーカー標準品	1.8	1.8	14	4	60	15	2D/3D	30°	1.74	1個
メーカー標準品	1.8	1.8	16	4	60	15	2D/3D	30°	1.74	1個
メーカー標準品	1.8	1.8	18	4	60	15	2D/3D	30°	1.74	1個
メーカー標準品	1.8	1.8	20	4	60	15	2D/3D	30°	1.74	1個
メーカー標準品	1.8	1.8	25	4	70	15	2D/3D	30°	1.74	1個
メーカー標準品	1.9	1.9	6	4	50	15	2D/3D	30°	1.84	1個
メーカー標準品	1.9	1.9	16	4	60	15	2D/3D	30°	1.84	1個
メーカー標準品	1.9	1.9	28	4	70	15	2D/3D	30°	1.84	1個
メーカー標準品	2	2	6	4	50	15	2D/3D	30°	1.9	1個
メーカー標準品	2	2	8	4	50	15	2D/3D	30°	1.9	1個
メーカー標準品	2	2	10	4	50	15	2D/3D	30°	1.9	1個
メーカー標準品	2	2	12	4	50	15	2D/3D	30°	1.9	1個

通常単価(税別) (税込単価)	通常出荷日

3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	在庫品1日目当日出荷可能
3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	4日目
3,919円 ( 4,311円 )	2日目
5,655円 ( 6,221円 )	2日目
7,201円 ( 7,921円 )	2日目
7,201円 ( 7,921円 )	2日目
8,308円 ( 9,139円 )	2日目
3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	2日目
5,407円 ( 5,948円 )	2日目
7,201円 ( 7,921円 )	2日目
7,201円 ( 7,921円 )	2日目
8,308円 ( 9,139円 )	2日目
5,139円 ( 5,653円 )	在庫品1日目当日出荷可能
5,139円 ( 5,653円 )	2日目
5,139円 ( 5,653円 )	2日目
5,139円 ( 5,653円 )	2日目
5,139円 ( 5,653円 )	2日目
7,201円 ( 7,921円 )	2日目
8,308円 ( 9,139円 )	2日目
3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	2日目
5,139円 ( 5,653円 )	2日目
5,139円 ( 5,653円 )	2日目
5,139円 ( 5,653円 )	2日目
5,139円 ( 5,653円 )	2日目
5,139円 ( 5,653円 )	2日目
5,139円 ( 5,653円 )	2日目
5,139円 ( 5,653円 )	2日目
5,139円 ( 5,653円 )	2日目
10,452円 ( 11,497円 )	2日目
5,139円 ( 5,653円 )	2日目
5,139円 ( 5,653円 )	2日目
10,452円 ( 11,497円 )	2日目
3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	在庫品1日目当日出荷可能
3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	在庫品1日目当日出荷可能
3,919円 ( 4,311円 )	2日目
4,951円 ( 5,446円 )	2日目
7,201円 ( 7,921円 )	2日目
7,201円 ( 7,921円 )	2日目
8,308円 ( 9,139円 )	2日目
3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	2日目
3,919円 ( 4,311円 )	2日目

基本情報

基本情報

4枚刃ロングネックエンドミル。
【特長】
・汎用性に優れた超硬エンドミル。
・外径1～10mm。
・ねじれ角30°、ギャッシュランド。
【用途】
・肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工。

ご注意

再コーティングは、メーカーオリジナルコートとは異なります。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

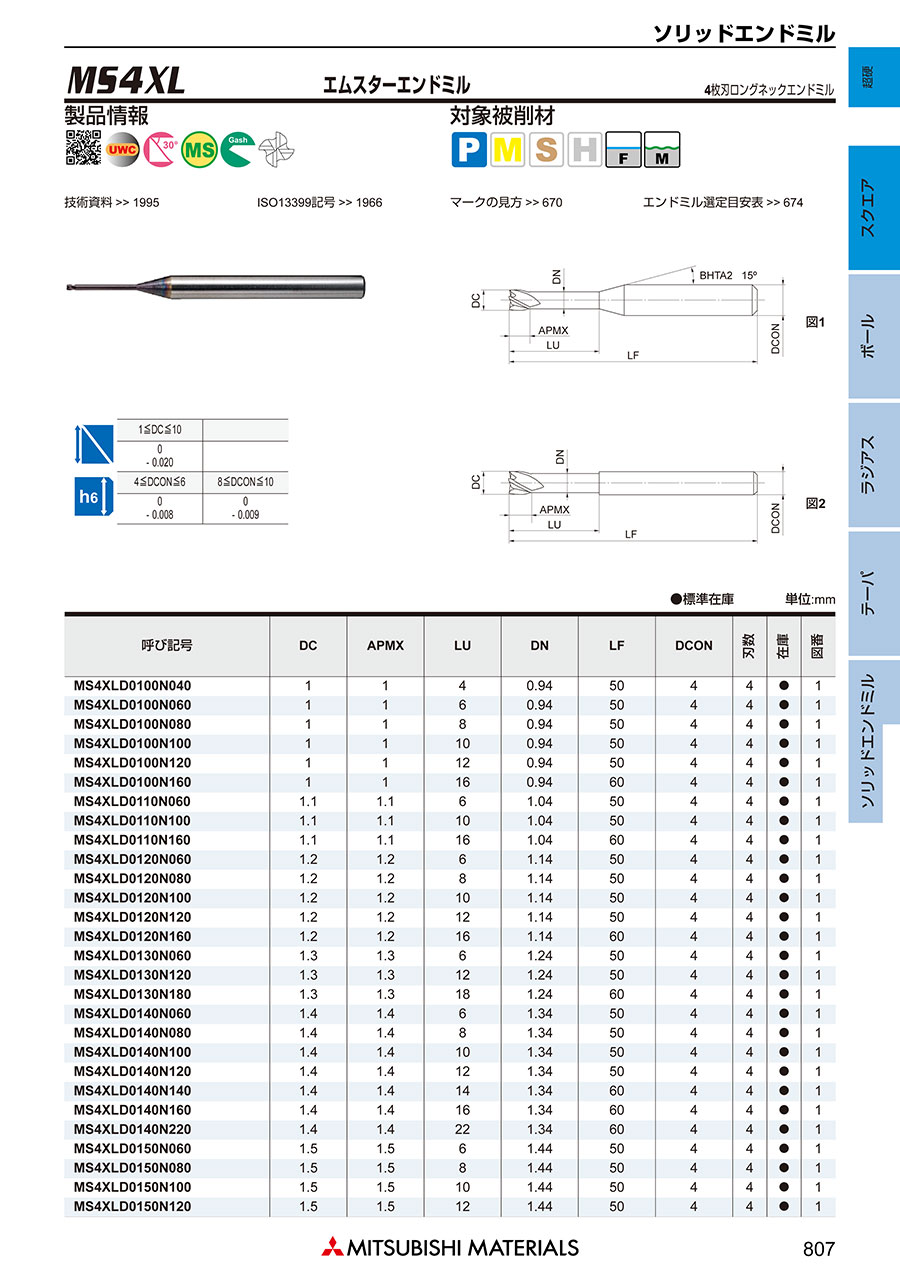

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

三菱マテリアル
DLC3XLAL 3枚刃アルミニウム合金加工用DLCコーティングロングネックエンドミル
ミスミ
XALシリーズ超硬ロングネックスクエアエンドミル 2枚刃/ロングネックタイプ
オーエスジー
WXLコート 4刃ロングネックショート形（深リブ形） WXL-LN-EMS

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
