三菱マテリアル

VF2XL 2枚刃インパクトミラクルロングネックエンドミル

カタログ

通常単価(税別): 8,627円～10,995円

税込単価: 9,490円～12,095円

通常出荷日：在庫品1日目～2日目一部当日出荷可能

単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した超硬エンドミル。【特長】・高硬度高...

再コーティングは、メーカーオリジナルコートとは異なります。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

三菱マテリアル

通常出荷日：在庫品1日目

よく一緒に見られています

三菱マテリアル

通常出荷日：在庫品1日目

未確定：候補が27型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

さらなる高硬度、高能率、高速、長寿命へ。
インパクトミラクルコーティングと新超々微粒超硬合金、最適形状設計により、ソリッドエンドミルが更なる進化。

60HRCを超える高硬度材からプリハードン鋼、汎用材まで。
超高速加工から高能率加工まで。
突き出しの長い不安定な加工から微細精密加工まで。

幅広い加工用途をカバーする、新次元のエンドミルシリーズ。

新開発の「インパクトミラクルコーティング」を摘要し、単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現（右表組参照）。

先端、溝形状をさらにブラッシュアップ。
優れた耐チッピング性により、さらなる高速・高精度加工を達成。
摩擦抵抗を低減し、高品位な加工面を実現。

インパクトミラクルコーティングの特性
-	IMPACT MIRACLE	（Al,Ti,Si）N	（Al,Ti）N
硬さ	3,700HV	3,200HV	2,800HV
密着力	100N	80N	80N
酸化開始温度	1,300℃	1,100℃	840℃
摩擦係数	0.48	0.53	0.58

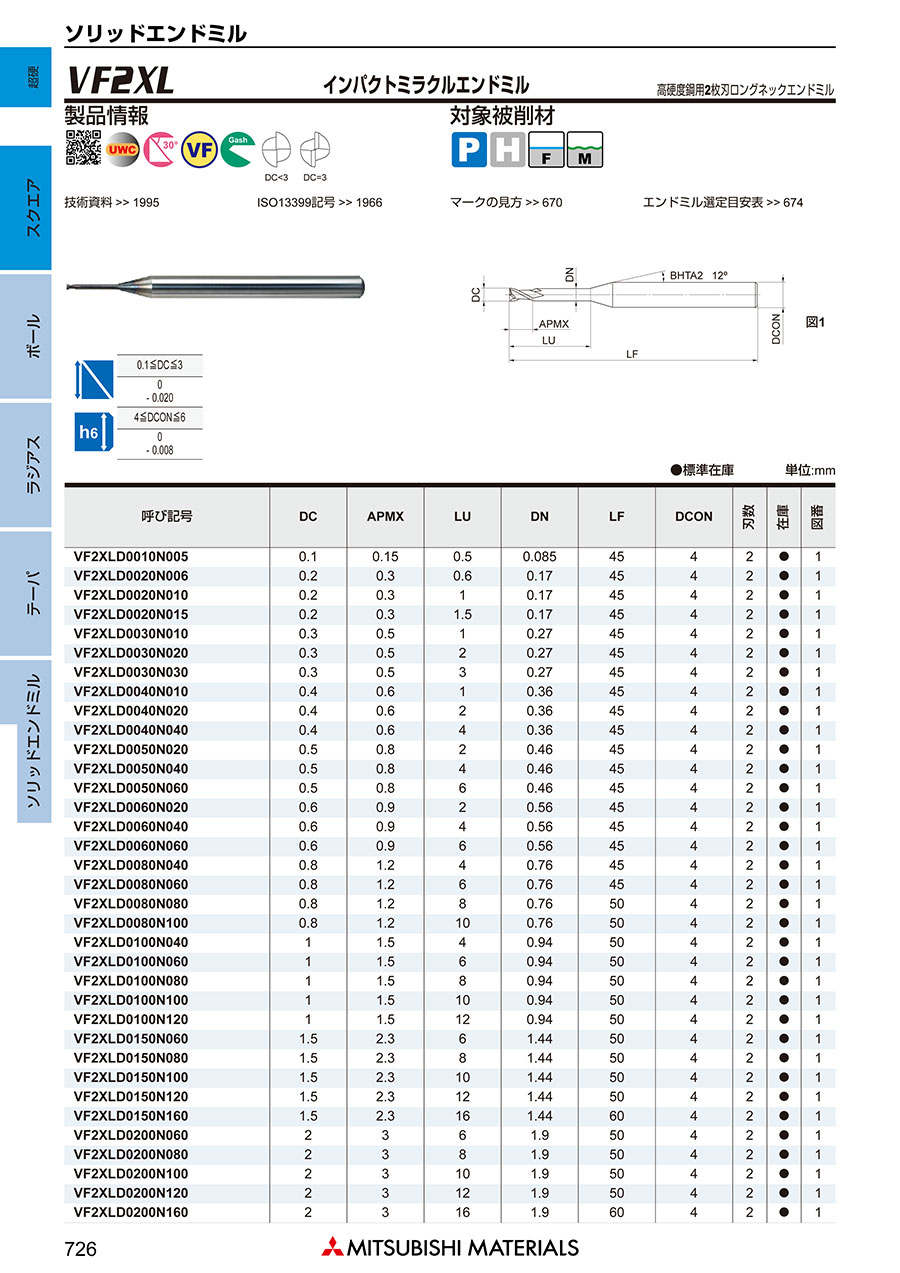

外形図

使用方法・使用事例

使用事例

VF2XLの高硬度材における耐欠損性の比較

エンドミル：VF2XLD0100N080（φ1（直径1mm）×8）
被削材：SKD61（52HRC）
回転速度：30,000min^-1（94m/min）
送り速度：600mm/min（0.01mm/tooth）
切削方式：ダウンカット、ミストブロー

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

被削材		高硬度鋼（40-55HRC） NAK、SKD61、STAVAXなど			高硬度鋼（55-65HRC） SKD11、高速度工具鋼など
外径（mm）	首下長（mm）	回転速度（min^-1）	送り速度（mm/min）	1回の切込み量 ap（mm）	回転速度（min^-1）	送り速度（mm/min）	1回の切込み量 ap（mm）
0.1	0.5	40,000	100	0.002	40,000	80	0.001
0.2	0.6	40,000	400	0.004	40,000	360	0.004
	1	40,000	300	0.003	40,000	250	0.002
	1.5	40,000	200	0.002	40,000	150	0.001
0.3	1	40,000	500	0.006	40,000	450	0.004
	2	40,000	400	0.003	38,000	350	0.002
	3	38,000	250	0.002	36,000	200	0.001
0.4	1	40,000	800	0.008	36,000	500	0.006
	2	40,000	500	0.007	30,000	350	0.005
	4	36,000	300	0.004	27,000	200	0.003
0.5	2	40,000	800	0.01	30,000	600	0.009
	4	36,000	600	0.008	27,000	450	0.007
	6	30,000	400	0.005	22,000	300	0.004
0.6	2	40,000	1,000	0.015	30,000	700	0.012
	4	36,000	800	0.01	27,000	500	0.01
	6	30,000	600	0.006	22,000	350	0.006
0.8	4	36,000	1,200	0.03	27,000	900	0.02
	6	30,000	900	0.02	22,000	650	0.015
	8	24,000	600	0.01	18,000	450	0.008
	10	20,000	400	0.008	15,000	300	0.005
1	4	32,000	1,600	0.05	24,000	1,100	0.04
	6	32,000	1,400	0.04	24,000	1,000	0.03
	8	28,000	1,000	0.03	21,000	750	0.02
	10	28,000	800	0.02	21,000	600	0.015
	12	24,000	500	0.02	18,000	370	0.01
1.5	6	22,000	1,200	0.08	16,000	900	0.06
	8	22,000	1,100	0.07	16,000	800	0.05
	10	22,000	1,000	0.06	16,000	750	0.04
	12	20,000	800	0.05	15,000	600	0.03
	16	18,000	500	0.03	13,000	350	0.02
2	6	16,000	1,000	0.15	12,000	750	0.15
	8	16,000	1,000	0.15	12,000	750	0.1
	10	16,000	800	0.1	12,000	600	0.08
	12	16,000	800	0.08	12,000	600	0.06
	16	15,000	600	0.06	11,000	450	0.05
	20	14,000	500	0.05	10,000	350	0.04
3	12	11,000	800	0.2	8,200	600	0.15
	16	11,000	600	0.15	8,200	450	0.15
	20	11,000	500	0.1	8,200	350	0.1

切り込み量基準（D：エンドミル外径）

※回転速度を下げてご使用される場合は、上表の回転速度と送り速度を同じ割合で下げてご使用下さい。

切削条件時の注意

1. 機械や加工物取付けの剛性がない場合や、びびり・異常音が発生する場合は、上表の回転速度と送り速度を同じ割合で下げてご使用ください。
2. 側面切削の場合は、ダウンカットを推奨します。
3. エアブローなどで切りくずを強制的に除去し、ご使用ください。
4. 溝切削では、クーラントをご使用ください。

適用被削材

炭素鋼・合金鋼・鋳鉄（＜30HRC）	工具鋼・プリハードン鋼・高硬度鋼（≦45HRC）	高硬度鋼（≦55HRC）	高硬度鋼（＞55HRC）	オーステナイト系ステンレス鋼	チタン合金耐熱合金	銅合金	アルミニウム合金
○	◎	◎	◎	-	-	-	-

選定サポート情報

荒加工から仕上げまで幅広い被削材に対応するインパクトミラクルエンドミルシリーズ

ツーリング事例被削材：SKD61（52HRC） 80×80×70

50HRCを超える高硬度材でも加工能率大幅アップを実現
豊富なラインナップで荒から仕上げまで幅広く対応

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CADデータ有無

(2Ｄ/3Ｄ)

首径

(mm)

最小発注数量

メーカー標準品	0.2	0.3	0.6	4	45	2D/3D	0.17	1個
メーカー標準品	0.3	0.5	1	4	45	2D/3D	0.27	1個
メーカー標準品	0.4	0.6	1	4	45	2D/3D	0.36	1個
メーカー標準品	0.4	0.6	2	4	45	2D/3D	0.36	1個
メーカー標準品	0.5	0.8	2	4	45	2D/3D	0.46	1個
メーカー標準品	0.5	0.8	4	4	45	2D/3D	0.46	1個
メーカー標準品	0.6	0.9	2	4	45	2D/3D	0.56	1個
メーカー標準品	0.6	0.9	4	4	45	2D/3D	0.56	1個
メーカー標準品	0.8	1.2	4	4	45	2D/3D	0.76	1個
メーカー標準品	0.8	1.2	6	4	45	2D/3D	0.76	1個
メーカー標準品	1	1.5	4	4	50	2D/3D	0.94	1個
メーカー標準品	1	1.5	6	4	50	2D/3D	0.94	1個
メーカー標準品	1	1.5	8	4	50	2D/3D	0.94	1個
メーカー標準品	1	1.5	12	4	50	2D/3D	0.94	1個
メーカー標準品	1.5	2.3	6	4	50	2D/3D	1.44	1個
メーカー標準品	1.5	2.3	8	4	50	2D/3D	1.44	1個
メーカー標準品	1.5	2.3	10	4	50	2D/3D	1.44	1個
メーカー標準品	1.5	2.3	12	4	50	2D/3D	1.44	1個
メーカー標準品	1.5	2.3	16	4	60	2D/3D	1.44	1個
メーカー標準品	2	3	6	4	50	2D/3D	1.9	1個
メーカー標準品	2	3	10	4	50	2D/3D	1.9	1個
メーカー標準品	2	3	12	4	50	2D/3D	1.9	1個
メーカー標準品	2	3	16	4	60	2D/3D	1.9	1個
メーカー標準品	2	3	20	4	60	2D/3D	1.9	1個
メーカー標準品	3	4.5	12	6	50	2D/3D	2.9	1個
メーカー標準品	3	4.5	16	6	60	2D/3D	2.9	1個
メーカー標準品	3	4.5	20	6	60	2D/3D	2.9	1個

通常単価(税別) (税込単価)	通常出荷日	おすすめの代替相当品

10,995円 ( 12,095円 )	2日目	-
10,369円 ( 11,406円 )	2日目	-
10,310円 ( 11,341円 )	2日目	-
10,310円 ( 11,341円 )	2日目	XCP-GEM2LB0.4-2
8,627円 ( 9,490円 )	2日目	-
8,627円 ( 9,490円 )	2日目	XCP-GEM2LB0.5-4
8,627円 ( 9,490円 )	2日目	XCP-GEM2LB0.6-2
8,627円 ( 9,490円 )	在庫品1日目当日出荷可能	XCP-GEM2LB0.6-4
9,856円 ( 10,842円 )	2日目	XCP-GEM2LB0.8-4
9,856円 ( 10,842円 )	2日目	XCP-GEM2LB0.8-6
9,002円 ( 9,902円 )	2日目	XCP-GEM2LB1-4
9,002円 ( 9,902円 )	2日目	XCP-GEM2LB1-6
9,002円 ( 9,902円 )	2日目	XCP-GEM2LB1-8
9,002円 ( 9,902円 )	2日目	XCP-GEM2LB1-12
9,377円 ( 10,315円 )	2日目	XCP-GEM2LB1.5-6
9,377円 ( 10,315円 )	2日目	XCP-GEM2LB1.5-8
9,377円 ( 10,315円 )	2日目	XCP-GEM2LB1.5-10
9,377円 ( 10,315円 )	2日目	XCP-GEM2LB1.5-12
9,377円 ( 10,315円 )	2日目	-
9,627円 ( 10,590円 )	2日目	XCP-GEM2LB2-6
9,627円 ( 10,590円 )	在庫品1日目当日出荷可能	-
9,627円 ( 10,590円 )	2日目	XCP-GEM2LB2-12
9,627円 ( 10,590円 )	2日目	XCP-GEM2LB2-16
9,627円 ( 10,590円 )	2日目	XCP-GEM2LB2-20
10,576円 ( 11,634円 )	2日目	-
9,171円 ( 10,088円 )	在庫品1日目当日出荷可能	-
10,576円 ( 11,634円 )	2日目	-

詳細情報

基本情報

基本情報

単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した超硬エンドミル。
【特長】
・高硬度高速加工用2枚刃ロングネックスクエアエンドミル。
・先端、溝形状をさらにブラッシュアップ。
・優れた耐チッピング性により、さらなる高速・高精度加工を達成。
・摩擦抵抗を低減し、高品位な加工面を実現。
・スクエア形状、ロングネック、サイズ範囲直径0.1-3mm、ねじれ角 30°。
【用途】
・肩削り加工、ランピング加工、3次元倣い加工。
・溝加工、ヘリカル加工、ポケット加工、正面フライス加工。

ご注意

再コーティングは、メーカーオリジナルコートとは異なります。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

三菱マテリアル
DLC3XLAL 3枚刃アルミニウム合金加工用DLCコーティングロングネックエンドミル
ミスミ
XALシリーズ超硬ロングネックスクエアエンドミル 2枚刃/ロングネックタイプ
三菱マテリアル
VF2MD 2枚刃インパクトミラクルエンドミル（M）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
